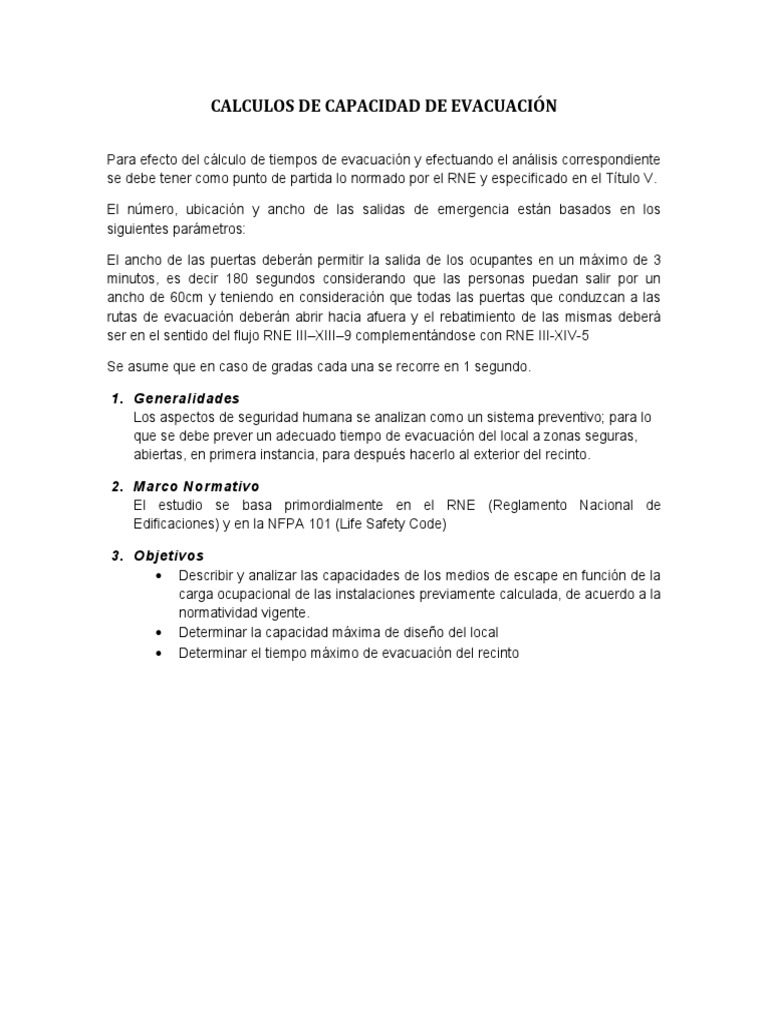

CALCULOS DE CAPACIDAD DE EVACUACIÓN

Para efecto del cálculo de tiempos de evacuación y efectuando el análisis correspondiente

se debe tener como punto de partida lo normado por el RNE y especificado en el Título V.

El número, ubicación y ancho de las salidas de emergencia están basados en los

siguientes parámetros:

El ancho de las puertas deberán permitir la salida de los ocupantes en un máximo de 3

minutos, es decir 180 segundos considerando que las personas puedan salir por un
ancho de 60cm y teniendo en consideración que todas las puertas que conduzcan a las
rutas de evacuación deberán abrir hacia afuera y el rebatimiento de las mismas deberá
ser en el sentido del flujo RNE III–XIII–9 complementándose con RNE III-XIV-5

Se asume que en caso de gradas cada una se recorre en 1 segundo.

1. Generalidades
Los aspectos de seguridad humana se analizan como un sistema preventivo; para lo
que se debe prever un adecuado tiempo de evacuación del local a zonas seguras,
abiertas, en primera instancia, para después hacerlo al exterior del recinto.

2. Marco Normativo
El estudio se basa primordialmente en el RNE (Reglamento Nacional de
Edificaciones) y en la NFPA 101 (Life Safety Code)

3. Objetivos
 Describir y analizar las capacidades de los medios de escape en función de la
carga ocupacional de las instalaciones previamente calculada, de acuerdo a la
normatividad vigente.
 Determinar la capacidad máxima de diseño del local
 Determinar el tiempo máximo de evacuación del recinto
4. Consideraciones sobre las Rutas de Escape
 No se encuentran obstrucciones, fijas y/o móviles, en los espacios destinados
a las rutas de evacuación hacia el exterior.
 Las salidas se encuentran bien identificadas, no existe corredores físicos o
virtuales que conduzcan a lugares sin salida, obligando a los evacuantes al
retornar por el mismo camino en busca de escapes
 Los accesos están libre de que sean cerrados accidentalmente, o con llave
 Se pueden reconocer fácilmente las rutas de evacuación y las salidas
 Existirá medios de extinción de incendios en las rutas de evacuación

5. Metodología de Cálculo
 Se considera la distancia más alejada de cada ambiente hasta la salida y a la
ruta de escape más cercana
 Se toma en cuenta que el evento se desarrolla en una gradería
 Se considera el aumento de carga en número de personas en las rutas de
evacuación, conforme se acercan a las salidas
 Se considera el ancho efectivo y libre de las puertas de escape y/o salidas
 Se considera la velocidad de movilidad de las personas en situación de riesgo.

6. Carga Ocupacional
Se considera el número máximo de personas que se prevé podrían ocupar el local

Se calcula la capacidad máxima de diseño en 63 personas

7. Capacidad de Descarga por Persona

De conformidad con el RNE se considera que por un ancho de puerta de 0.60m
evacua 1 persona en un segundo. Es válido como módulo de ancho para puertas con
medidas múltiples; es decir, por una puerta de 1.20m de ancho, salen dos personas
en un segundo, y así sucesivamente.

8. Tiempo de Evacuación
Para. el desalojo total del recinto en caso de emergencia, como por ejemplo un
incendio se considera 4 tiempos:

Td = tiempo de detección desde el inicio del fuego o emergencia hasta la activación

de la alarma, 10 segundos.

Ta = tiempo de alarma, es decir de la emisión con equipos de comunicación, 05

segundos

Tr = tiempo de retardo, asimilación de señales e inician los itinerarios

correspondientes de salida; 05 segundos considerando una capacidad de
respuesta normal

Tpe = tiempo propio de evacuación desde que la primera persona usa la vía de
evacuación.
El desplazamiento a través de los pasajes de circulación se considera de 1m/s; en
una densidad de 1 persona /0.30m2

El máximo tiempo utilizado en la evacuación es: Td+Ta+Tr+Tpe menor o igual a 180

segundos

TIEMPO DE EVACUACION BODEGA SAN NICOLAS

En base a los parámetros antes señalados y teniendo en cuenta que el local:

Tiene una capacidad de 63 personas

Cuenta con 2 puertas de 4.80 de ancho libre, lo que hace 32 módulos de 0.60 m.

La distancia máxima recorrida desde el punto mas alejado, a la puerta, es de 28

metros lineales.

Se obtiene la siguiente tabla de evacuación:

Distancia Tiempo propio de

Área Critica evacuación
Personas
(segundos)

Metros Gradas

Terraza 28 0 63 30

Calculo tiempo máximo de evacuación Td+Ta+Tr+Tpe ≤ 180 segundos

10+05+05+30 = 50 segundos Tiempo máximo de evacuación.

El tiempo de evacuación es inferior a 180 segundos considerada como el tiempo

limite máximo para la evacuación

Por lo que cumple con el RNE V-I-1.3 escapes y salidas, el V-I-2 circulación y con la
norma N° 101 del NFPA, código de seguridad humana.
