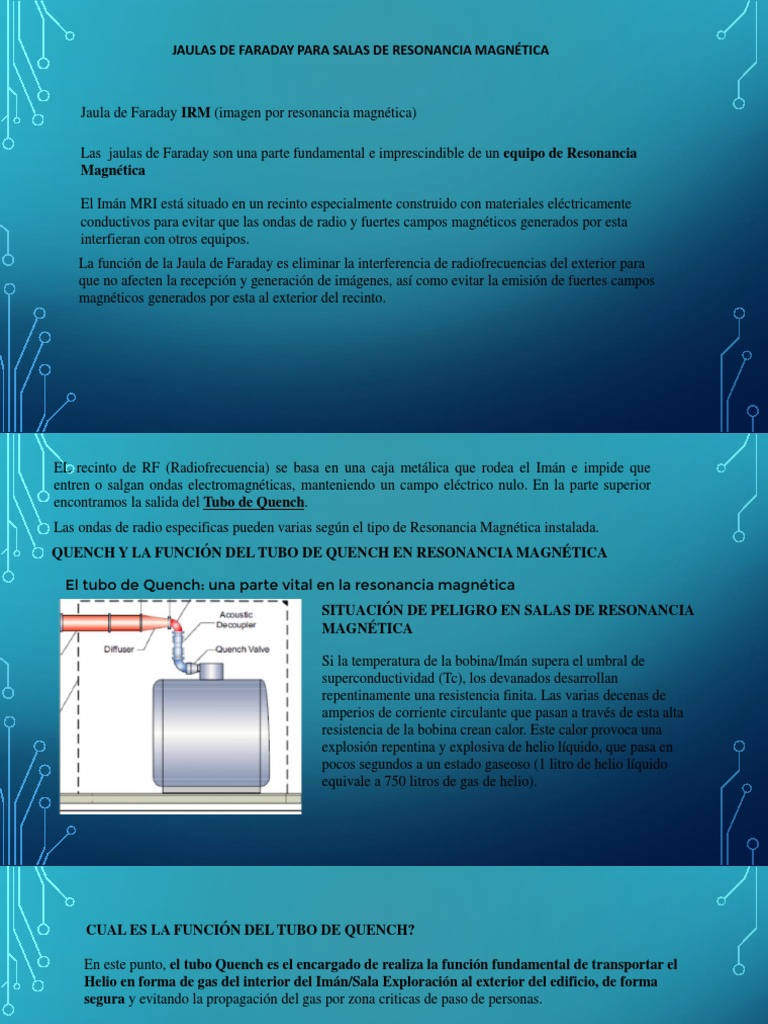

JAULAS DE FARADAY PARA SALAS DE RESONANCIA MAGNÉTICA

Jaula de Faraday IRM (imagen por resonancia magnética)

Las jaulas de Faraday son una parte fundamental e imprescindible de un equipo de Resonancia
Magnética

El Imán MRI está situado en un recinto especialmente construido con materiales eléctricamente
conductivos para evitar que las ondas de radio y fuertes campos magnéticos generados por esta
interfieran con otros equipos.
La función de la Jaula de Faraday es eliminar la interferencia de radiofrecuencias del exterior para
que no afecten la recepción y generación de imágenes, así como evitar la emisión de fuertes campos
magnéticos generados por esta al exterior del recinto.
EL recinto de RF (Radiofrecuencia) se basa en una caja metálica que rodea el Imán e impide que
entren o salgan ondas electromagnéticas, manteniendo un campo eléctrico nulo. En la parte superior
encontramos la salida del Tubo de Quench.
Las ondas de radio especificas pueden varias según el tipo de Resonancia Magnética instalada.
QUENCH Y LA FUNCIÓN DEL TUBO DE QUENCH EN RESONANCIA MAGNÉTICA

El tubo de Quench: una parte vital en la resonancia magnética

SITUACIÓN DE PELIGRO EN SALAS DE RESONANCIA
MAGNÉTICA

Si la temperatura de la bobina/Imán supera el umbral de

superconductividad (Tc), los devanados desarrollan
repentinamente una resistencia finita. Las varias decenas de
amperios de corriente circulante que pasan a través de esta alta
resistencia de la bobina crean calor. Este calor provoca una
explosión repentina y explosiva de helio líquido, que pasa en
pocos segundos a un estado gaseoso (1 litro de helio líquido
equivale a 750 litros de gas de helio).
CUAL ES LA FUNCIÓN DEL TUBO DE QUENCH?

En este punto, el tubo Quench es el encargado de realiza la función fundamental de transportar el

Helio en forma de gas del interior del Imán/Sala Exploración al exterior del edificio, de forma
segura y evitando la propagación del gas por zona criticas de paso de personas.

SEGURIDAD Y EL TUBO IRM QUENCH

El incumplimiento de las normas, así como el diseño y / o la instalación inadecuados del tubo de helio, pueden
provocar fugas de helio en la habitación y comprometer la seguridad del paciente.

Por ejemplo, los tubos de helio deben soportar el cambio drástico de temperatura entre el ambiente y el del
helio líquido en unos pocos segundos. También deben diseñarse de manera que identifiquen las reacciones
de apoyo para el dimensionamiento adecuado de los elementos de fijación, para evitar que la tubería se
mueva incluso de forma violenta y peligrosa para personas e infraestructuras durante la emisión final de
helio gaseoso.
QUENCH EN UN SISTEMA DE RESONANCIA MAGNÉTICA

El Quench consiste en un calentamiento rápido del

helio que da como resultado el paso de estado
liquido o gaseoso y escape rápidamente del baño
criogénico. Con lo que a temperaturas mas altas, las
bobinas dejan de ser un superconductor a para
convertirse en resistivas. A este calentamiento rápido,
en general, se le acompaña de una fuerte explosión, de
un sonido atronador o silbidos, junto con una corriente
de expulsión de gas frío.

El Quench en rm puede producirse por la

activación de la tecla de STOP imán, o de forma
espontánea causado por un defecto en el propio
imán.
 JAULA DE FARADAY: Estándares de fabricación y garantía de calidad

NORMAS: •MIL-STD-285. MIL-STD-220A, Método de pérdida de inserción para filtros de

radiofrecuencia.
•MIL-STD-285, Método de Medidas de Atenuación para Electromagnética
Cajas de blindaje para fines de pruebas electrónicas.
•UL-1283, Estándar para la seguridad – filtros electromagnéticos de la
interferencia.

REQUISITOS DE CONSTRUCCIÓN PARA JAULA DE FARADAY:

El blindaje debe cumplir los siguientes criterios de Especificaciones suministradas por el fabricante del
equipo de MRI:
• Atenuación del campo magnético.
• Atenuación del campo eléctrico.
• Atenuación de la onda plana.
• Atenuación del sonido.
•TIERRA: La estructura del escudo debe estar conectada a tierra eléctricamente en un solo punto,
con Resistencia mínima a tierra alterna de 1.000 ohmios.
 JAULA DE FARADAY: Estándares de fabricación

TEST DE JAULA DE FARADAY PARA EMPRESA –

¿CÓMO FUNCIONA?

OBJETO

Realización de pruebas-test de Radiofrecuencia para

Jaula de Faraday o Jaula de Tesla. Resonancia
Magnética 3 T Siemens.

NORMAS DE ACEPTACIÓN
El objetivo de un blindaje lo marca la norma MIL-STD 285, NSA 65-6, 73-2 y NSA IEEE STD 299 a 1997,
con el fin de garantizar el más alto nivel de rendimiento siguiendo estas normas y, finalmente, asegurar
que la jaula de faraday supere las siguientes especificaciones:
 RESULTADOS DEL TEST

APARATOLOGÍA UTILIZADA
•Analizador de Espectro: Rohde & Schwarz FSH6
•Generador de RF : Rohde & Schwarz SMC100A

CRITERIOS DE ACEPTACIÓN
 PROCEDIMIENTO DE MEDICIÓN MAGNÉTICA

CONCLUSIONES DEL IMPACTO DE LA JAULA DE FARADAY

Atenuación de mínima según los Estándares MIL-STD 285, NSA 65-6, 73-2 y NSA IEEE STD 299 : 101-
103 Db.
 DISEÑO E INSTALACIÓN DE JAULAS DE FARADAY PROFESIONALES

¿Se pueden modificar las medidas de la Jaula de Faraday/Cabina in situ?

Se caracteriza por tener la capacidad de poder modificar las medidas de la Jaula de Faraday/Cabina una
vez se ha empezado la instalación, adaptándonos a las circunstancias del entorno y preferencias
clínicas.
¿Cuáles son las molestias provocadas durante la instalación?
Se debe tener en cuenta la situación en donde se vaya a realizar la instalación y los respectivos trabajos
para adaptarnos a la situación y causar las menores molestias posibles.

Durante la instalación, ¿se va a entorpecer el funcionamiento

habitual del hospital/clínica?
Depende de la situación real de las instalaciones, es decir,
espacio o accesos disponibles, intentamos, en la medida de lo
posible, acotar la zona de trabajo para tener espacio de entrada y
salida y flexibilizar horarios para que el cliente pueda realizar
con normalidad su actividad.
¿Cuáles son las calidades de los materiales e instalaciones?

Seguimos y mejoramos los estándares de calidad que la industria aconseja, bajo las normas vigentes
utilizando materiales de la mejor calidad para obtener unos resultados excelentes

¿Se pueden utilizar los mismos materiales ya existentes en el hospital/clínica para la instalación?

En caso de que quiera mantener los materiales ya existentes en las instalaciones, se estudia la
propuesta e instalación para comprobar la viabilidad y poder adaptarnos a los necesidades clínicas.

¿La Jaula de Faraday/Cabina está acústicamente aislada?

La Jaula de Faraday/Cabina incluye componentes que la aíslan acústicamente del exterior

cumpliendo los requisitos bajo normas vigentes. Además, si la clínica lo requiere, pueden
implementar extras que aumenten dicho aislamiento.
 ¿QUÉ ES LA PROTECCIÓN RADIOLÓGICA Y CUÁLES SON SUS OBJETIVOS?
Las áreas de trabajo, mobiliario, equipo y materiales que se utilizan en las instalaciones en las que se manipulan
radioactividad son susceptibles de contaminarse y constituir una fuente de exposición para el personal
ocupacionalmente expuesto.
Cada país cuenta con un organismo encargado de hacer cumplir la reglamentación existente en el área de
seguridad radiológica, en España encontramos el Consejo de Seguridad Nuclear

En la actualidad, se especifica en el BOE el límite de radiación al que puede estar expuesto un trabajador.
Textualmente ” El empresario garantizará que la exposición de los trabajadores a campos electromagnéticos no
supere ni los VLE relacionados con efectos para la salud ni los VLE relacionados con efectos sensoriales, tanto
para los efectos térmicos (anexo III) como para los efectos no térmicos (anexo II).”

El objetivo de la protección radiológica es garantizar que la exposición a radiación no supere niveles

perjudiciales para la salud de los trabajadores encargados de desarrollar las actividades, proveyendo así de
elementos y directrices de seguridad.
 ¿CUÁLES SON LAS NORMAS DE PROTECCIÓN RADIOLÓGICA?

Las tres reglas fundamentales de protección contra toda fuente de radiación son:

•Distancia: Alejarse de la fuente de radiación, puesto que su intensidad disminuye con el cuadrado de la
distancia.

•Blindaje: Poner pantallas protectoras (blindaje biológico) entre la fuente radiactiva y las personas. Por
ejemplo, en las industrias nucleares, pantallas múltiples protegen a los trabajadores. Las pantallas
utilizadas habitualmente son muros de hormigón, láminas de plomo o acero y cristales especiales
enriquecidos con plomo.

•Tiempo: Disminuir la duración de la exposición a las radiaciones.

¿CUÁLES SON LOS PROTECTORES QUE UTILIZA EL TÉCNICO RADIÓLOGO?

Los elementos que se recomienda que use el personal expuesto a aparatos radiológicos son varios,
siempre dependiendo de la fuente de radiación a la que esté expuesta. Por lo general, los elementos de
protección magnética son:
 •Vidrios plomados (móviles o fijos) •Blindaje. •Dosímetro personal.

•Guantes plomados hasta codo. •Cuellos tiroideos plomados.

•Gafas plomadas. •Biombos plomados o cortinas.

•Protección auditiva.

¿QUÉ ELEMENTOS DE PROTECCIÓN DEBE CONTAR LOS PACIENTES Y EQUIPO EN EL

SERVICIO DE RADIOLOGÍA?

El equipo encargado de ejecutar las tareas radiológicas tales como resonancias magnéticas o
escáner debe usar equipos de protección personal para asegurar su integridad física a largo plazo y
cumplir con las normativas de seguridad radiológica. Estos elementos son guantes, bata de bioseguridad,
delantal, gafas plomadas y protección contra sonidos fuertes. En ciertos casos cuellos tiroideos
plomados.
De cara al paciente se deben implementar métodos de control de acceso como detectores de
metales, también se aplica a la sala aislamientos especiales para que la radiación no se expanda a
otras zonas no deseadas. Los sistemas de control y supervisión de funcionamiento asegurarán una
correcta ejecución de los trabajos de inspección radiológica de cara a los pacientes.

ACCESORIOS DE PROTECCIÓN RADIOLÓGICA

Las regulaciones internacionales exigen que los departamentos de diagnóstico y terapia tomen medidas de
protección radiológica para garantizar que el personal de radiología y radioterapia, que trabaja cerca de
una fuente de radiación estén expuestos a la mínima cantidad de esta.

Esto requiere la máxima protección posible no solo barreras protectoras dentro de las paredes u otro tipo
de blindajes, también es importante tener en cuenta diferentes accesorios que garanticen la seguridad
del personal para protegerlos de las radiaciones a las que están expuestos día tras día.
 ELEMENTOS DE PROTECCIÓN RAYOS X
•Soportes para delantales plomados
•Pantallas móviles de Rayos X
•Cortinas de Plomo
