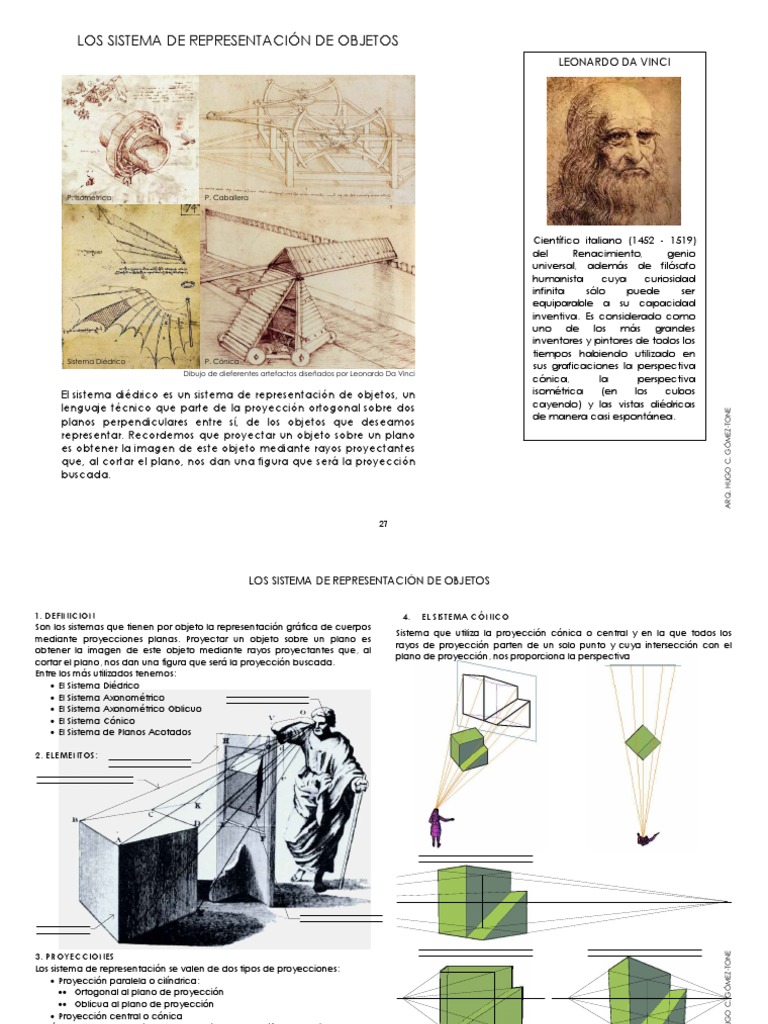

LOS SISTEMA DE REPRESENTACIÓN DE OBJETOS

LEONARDO DA VINCI

P. Isométrica P. Caballera

Científico italiano (1452 - 1519)

del Renacimiento, genio
universal, además de filósofo
humanista cuya curiosidad
infinita sólo puede ser
equiparable a su capacidad
inventiva. Es considerado como
uno de los más grandes
inventores y pintores de todos los
tiempos habiendo utilizado en
Sistema Diédrico P. Cónica
sus graficaciones la perspectiva
Dibujo de dieferentes artefactos diseñados por Leonardo Da Vinci
cónica, la perspectiva
El sistema diédrico es un sistema de representación de objetos, un isométrica (en los cubos
lenguaje técnico que parte de la proyección ortogonal sobre dos cayendo) y las vistas diédricas

ARQ. HUGO C. GÓMEZ-TONE

de manera casi espontánea.
planos perpendiculares entre sí, de los objetos que deseamos
representar. Recordemos que proyectar un objeto sobre un plano
es obtener la imagen de este objeto mediante rayos proyectantes
que, al cortar el plano, nos dan una figura que será la proyección
buscada.

27
 LOS SISTEMA DE REPRESENTACIÓN DE OBJETOS

1. DEFINICION 4. EL SISTEMA CÓNICO

Son los sistemas que tienen por objeto la representación gráfica de cuerpos
Sistema que utiliza la proyección cónica o central y en la que todos los
mediante proyecciones planas. Proyectar un objeto sobre un plano es
rayos de proyección parten de un solo punto y cuya intersección con el
obtener la imagen de este objeto mediante rayos proyectantes que, al
plano de proyección, nos proporciona la perspectiva
cortar el plano, nos dan una figura que será la proyección buscada.
Entre los más utilizados tenemos:
· El Sistema Diédrico
· El Sistema Axonométrico
· El Sistema Axonométrico Oblicuo
· El Sistema Cónico
· El Sistema de Planos Acotados

2. ELEMENTOS:

ARQ. HUGO C. GÓMEZ-TONE

3. PROYECCIONES
Los sistema de representación se valen de dos tipos de proyecciones:
· Proyección paralela o cilíndrica:
·· Ortogonal al plano de proyección
·· Oblicua al plano de proyección
· Proyección central o cónica
Según estas proyecciones se obtiene los diferentes sistema de
representación, veamos:

28
 5. EL SISTEMA DIÉDRICO 5.1. EL SISTEMA DIN (EUROPEO, ISO-E o DEL 1ER CUADRANTE)

El Sistema Diédrico es un sistema de proyección cilíndrico y ortogonal sobre

dos planos perpendiculares, uno vertical y el otro horizontal. Es decir, que el
objeto es colocado en uno de los cuadrantes o diedros y según el
observador frontal o superior, se obtendrán sobre los planos, las
proyecciones del objeto

V V
H H

ARQ. HUGO C. GÓMEZ-TONE

29
5.2. EL SISTEMA ASA (AMERICANO, ISO-A o DEL 3ER CUADRANTE)

H H V P
V V H

ARQ. HUGO C. GÓMEZ-TONE

30
 H
V P

31
H
V P

ARQ. HUGO C. GÓMEZ-TONE

 H
V P

32
H
V P

ARQ. HUGO C. GÓMEZ-TONE
