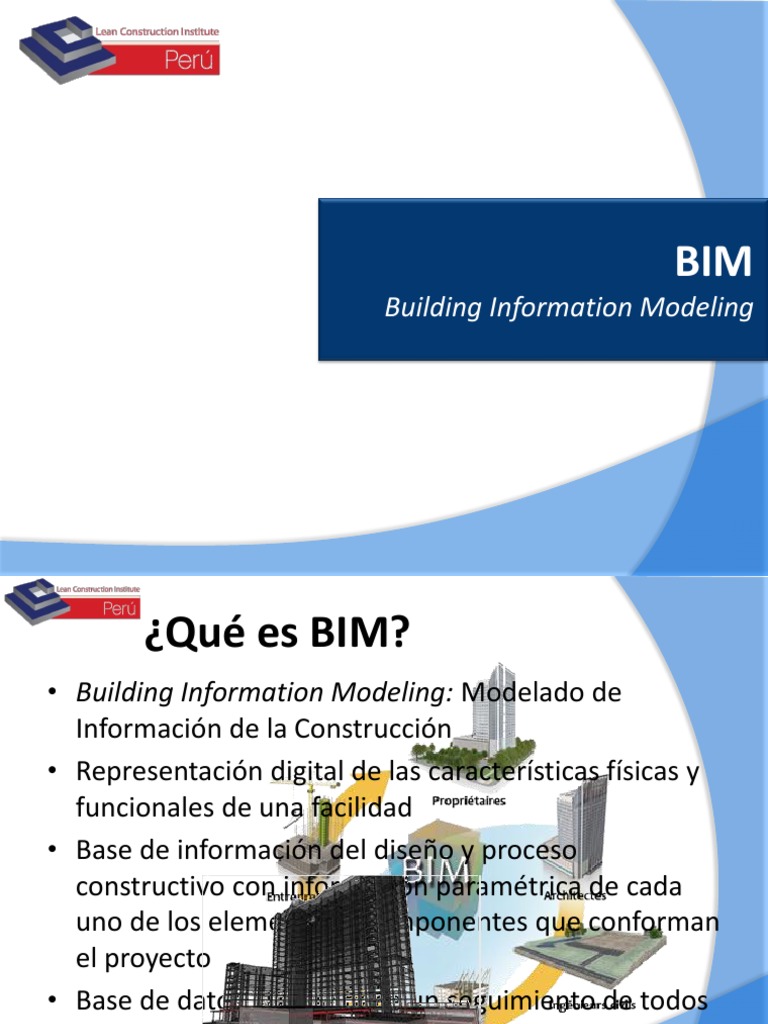

BIM

Building Information Modeling

 ¿Qué es BIM?
• Building Information Modeling: Modelado de
Información de la Construcción
• Representación digital de las características físicas y
funcionales de una facilidad
• Base de información del diseño y proceso
constructivo con información paramétrica de cada
uno de los elementos y componentes que conforman
el proyecto
• Base de datos 3D que hace un seguimiento de todos
los elementos que componen un edificio

http://civilgeeks.com/2011/09/24/revit-structure-una-poderosa-herramienta/
http://www.consortech.com/integration_technologique/bim.php
 ¿Qué es BIM?
• BIM abarca todo el proceso de diseño y gestión de
toda la información del proyecto a lo largo de todo
su ciclo de vida
• Herramienta de información compartida del
proyecto
• BIM no es un dibujo, es información
• Todos sus elementos tienen propiedades definidas
(físicas y funcionales) y no solo constan de
dimensiones establecidas
• Los principales usuarios del BIM son Ingenieros y
Arquitectos
http://revitmep.blogspot.com/2008/09/design-west-engineering-revit-mep.html http://www10.aeccafe.com/nbc/articles/view_weekly.php?articleid=919439
 ¿Qué es BIM?
• Utiliza un solo modelo por especialidad y estos
pueden ser superpuestos
• El utilizar BIM es construir por primera vez en forma
virtual, le da experiencia del proyecto al constructor
• BIM ayuda a demostrar el ciclo de vida del proyecto
• Es la mejor herramienta para resolver
incompatibilidades
• Facilita la comunicación entre los distintos actores
del proceso de diseño y construcción

ombre+de+negocios+de+alto+nivel+trabajando+en+una+computadora+port%C3%A1til+al
+aire+libre+con+la+mujer+en+el+fondo/000048245599
DPR
 ¿Qué no es BIM?
• BIM no es un modelo 3D que solo incorpora la
geometría del proyecto
• No es una compañía ni software en particular
(Autodesk, Bentey, Graphisoft, etc.)
• No es una especialidad aislada
 USOS Y
APLICACIONES
 Usos y Aplicaciones
• Programación de Espacios Arquitectónicos
• Múltiples alternativas de diseño
• Visualización
• Coordinación automática de referencias

http://forums.overclockers.com.au/showthread.php?t=693356&page=2
www.db-rep.net/portfolio/design-technology
http://triaxis.blog.com/archives/84/
Microdesk
 Usos y Aplicaciones
• Detalles constructivos
• Detalles estructurales
• Documentación

http://www.allthingsbim.com/2008_12_01_archive.html http://www.structuralservicesindia.com/
Microdesk
 Usos y Aplicaciones
• Cuadro de cantidades/Metrados
• Análisis
• Conflictos

http://www.constructionweekonline.com/article-10499-mep- http://www.rjmechanical.com/DesignBuildCapabilities/Design/BIMExampleJobs/tabid/81/
contractors-need-to-embrace-bim/ AlbumID/407-14/Default.aspx
Microdesk
 Usos y Aplicaciones
• Reportes de Interferencias
• Estimados
• Fabricación
• Etapas constructivas

http://www.fierasdelaingenieria.com/bim-4d-el-tiempo-anadido-al-modelado-de-
informacion-de-construccion/
Microdesk
 Usos y Aplicaciones
• Construcción virtual
• Impresiones en 3D
• Mantenimiento/Operaciones
• Condiciones Actuales

http://vbsengineeringblog.blogspot.com/2010/07/construccion-virtual-bim.html
Microdesk
 COMPARATIVO
MÉTODO TRADICIONAL vs BIM
 Método Tradicional
• Decisiones tomadas luego de finalizar los planos
• Se trabaja con elementos genéricos
• Metrados se realizan con los planos finalizados
• Problemas de compatibilidades recurrentes
• Inconsistencia en la información recurrente
• Cambios deben realizarse manualmente en los
distintos planos

http://www.amautacunadehistoria.com/2008/12/fotos-de-autos-antiguos.html
 BIM
• Decisiones proactivas en todas las etapas de diseño
– Concepto ligado al IPD (Integrated Project Delivery)
• Se trabaja con elementos definidos (propiedades
físicas, funcionales)
• Puede obtenerse el metrado a lo largo de todo el
diseño
• Compatibilización durante el diseño
• Información exacta en el modelo
• Información bidireccional

http://plandemaestria.blogspot.com/2011/03/mensaje-desde-el-futuro-la-tierra.html
IPD

CSULB
 VENTAJAS
&
DESVENTAJAS
 Ventajas
• Mejor precisión, comunicación y coordinación, por
ende mayor calidad
• Mejor visualización
• Facilidad en el acceso a información relevante
(Detalles, metrados, etc.)
• Mejor Control del diseño
• Reducción en el tiempo debido a simplificación y
automatización
• Reducción de errores, omisiones y/o cambios

http://laempresasensual.files.wordpress.com/2010/02/autoayuda-aprende-terminar-etapas-y-seguir-adelante-460x345-la.jpg
 Ventajas
• Mejor productividad ligada a mayor entendimiento
• Revisiones de constructabilidad más efectivas
• Información centralizada
• Detecta y soluciona interferencias en el modelo
digital
• Permite tener un mejor conocimiento del proyecto
antes de proceder a la construcción
• Mejor coordinación con la documentación
• Todo lo anterior resulta en menores costos

http://laempresasensual.files.wordpress.com/2010/02/autoayuda-aprende-terminar-etapas-y-seguir-adelante-460x345-la.jpg
 Desventajas
• Capacitación adecuada es requerida
• Se necesita el apoyo de la alta Gerencia
• Costo del software
• Archivos de gran tamaño
• Costo de mejoras en el hardware
• Mayor esfuerzo en el diseño del modelo

http://www.imageof.net/wallpaper/Robot-Alone/
SOFTWARES
 Softwares
• Autodesk
– Revit Architecture
– Revit Structure
– Revit MEP
– NavisWorks
– Ecotec Analysis
– Green Building Studio
– Robot Structural Analysis
– Quantity Takeoff
– 3D MAX Design
– Design Review

http://excel2bim.com/revitbim/?p=175
http://revit11-12.blogspot.com/
http://www.cadalyst.com/aec/cadalyst-labs-review-autodesk-revit-structure-3-3417
http://www.brothersoft.com/autodesk-navisworks-175054.html
http://newsletters.hagerman.com/newsletters/ebul55-AEC.htm
http://triaxis.blog.com/revit-architecture/
 Softwares
• Graphisoft ArchiCAD
• Tekla Structures
• Bentley RAM
• Reed Smart BIM Library
• Arcat BIM Objects
• DOE eQuest
• IES Egress & Airflow
• Solibri Model Checker
• Trane Trace 700
• Avatech Solutions Scan to BIM
• InterSpec eSPECS
• Graphisoft EcoDesigner
http://archicad100.blogspot.com/2011/02/archicad.html
http://dcom.arch.gatech.edu/pci2/news.asp?newsID=23 http://www.software-shop.com/in.php?mod=ver_noticia_prd&newsID=64&prdID=257
http://www.aecbytes.com/review/2010/TeklaStructures16.html
SITUACIÓN ACTUAL
 Mundo
• La industria, en general, sigue utilizando
primordialmente CAD
• La adopción de BIM se encuentra creciendo con una
alta pendiente

http://www.peaceandjustice.org/docs/images/earth-shadow.jpg
 Mundo
• Principales entidades que respaldan BIM:
– American Institute of Architects AIA
– American Society of Civil Engineers ASCE
– Association of General Contractors of America ASID
– American Institute of Steel Construction AISC
– American Concrete Institute ACI
– National Fire Protection Association NFPA
– Air-Conditioning, Heating and Refrigeration Institute AHRI
– Plumbing Manufacturers Institute PMI
– American Society of Professional Estimators ASPE
– Building Owners and Managers Association BOMA
 Mundo
• Principales empresas que utilizan BIM:
– Balfour Beatty
– Bovis Lend Lease
– Jacobs
– JE Dunn
– Gilbane
– Morterson
– Skanska
– Turner
– URS
– DPR
 Perú
• BIM recién está empezando a implementarse en el
Perú
• Por medio de empresas constructoras grandes como
GyM, AESA, entre otras.
• Proyectos han sido llevados a cabo con el uso de BIM
como lo es la ampliación de la Universidad Pacífico
por GyM
• Algunas otras empresas utilizan estas herramientas
de manera parcial
• Existen actualmente empresas dedicadas a la
implementación de distintos softwares según las
necesidades de la empresa (DCV Consultores)
IMPLEMENTACIÓN
 Requisitos
• Apoyo de la Gerencia
• Tener estándares
• Tener buen soporte técnico
• Tener un Proyecto Piloto
• Capacitar adecuadamente al Personal
