E.P.

Ingeniería Mecánica, Mecánica Eléctrica y Mecatrónica

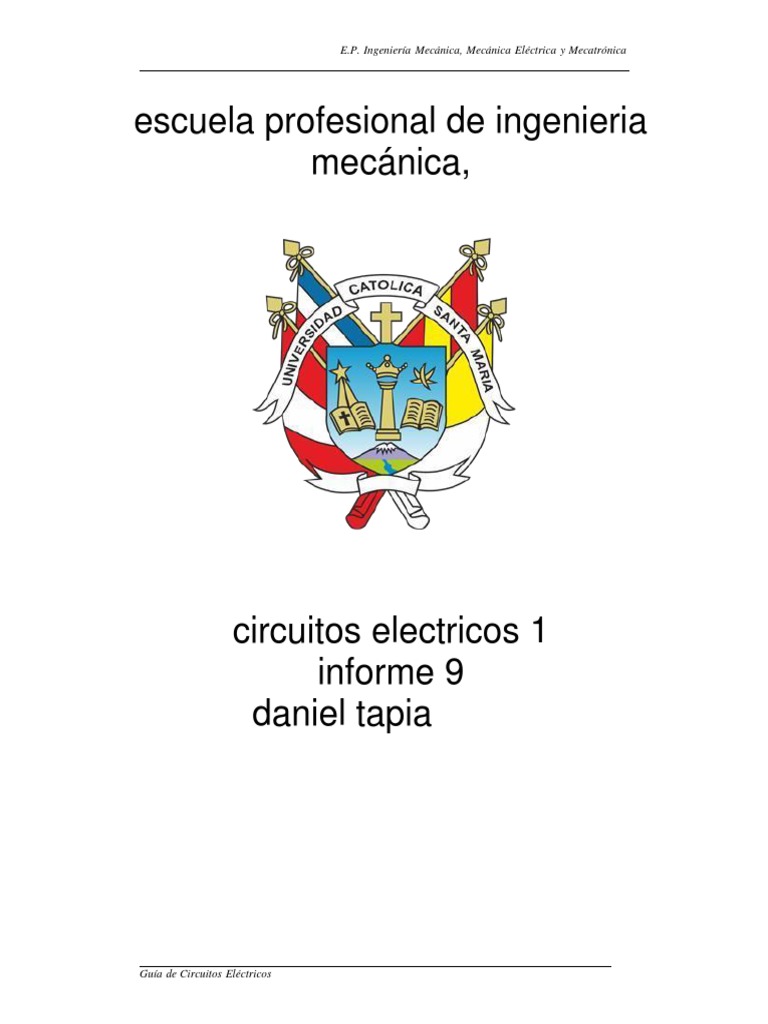

escuela profesional de ingenieria

mecánica,

circuitos electricos 1
informe 9
daniel tapia

Guía de Circuitos Eléctricos

 E.P. Ingeniería Mecánica, Mecánica Eléctrica y Mecatrónica

SESION 09 : EL TEOREMA DE LA SUPERPOSICIÓN

I. OBJETIVO
Analizar y comprobar en forma experimental el Teorema de la Superposición,
haciendo uso de dos fuentes alternativas.

II. MARCO TEÓRICO

El teorema de superposición sólo se puede utilizar en el caso de circuitos eléctricos
lineales, es decir circuitos formados únicamente por componentes lineales. El
teorema de superposición ayuda a encontrar: Valores de tensión, en un nodo de un
circuito, que tiene más de una fuente independiente.

Guía de Circuitos Eléctricos

 E.P. Ingeniería Mecánica, Mecánica Eléctrica y Mecatrónica

III. ELEMENTOS A UTILIZAR

- 03 Multímetros digitales
- 03 reóstatos de 44 ohmios
- 01 puente de diodos
- 1 autotransformador variable, Conductores de conexión varios

IV. PROCEDIMIENTO EXPERIMENTAL

1. Proceda a armar el circuito adjunto (R1 = 25 , R2 = 20 , R3 = 35 ),
Regular el autotransformador hasta obtener una tensión en E1 = 25 voltios,
E2=9V.

CASO A: Haciendo actuar solo la fuente E1

2. Cortocircuitar E2 manteniendo E1 en 25 voltios, luego medir la corriente en
cada resistencia, anotando el sentido en el cual circula.
Resistencia Corriente exp Corriente teor Sentido de I
R1 = 25  0.236 A 0.240 A izquiera/derecha

R2 = 20  0.311 A 0.301 A izquierda/derecha

R3 = 35  -0.547 A -0.542 A derecha/izquiera

CASO B: Haciendo actuar solo la fuente E2

3. Cortocircuitar E1, manteniendo E2 en 09 voltios, luego medir la corriente en
cada resistencia, anotando el sentido en el cual circula.

Resistencia Corriente exp Corriente teor Sentido de I

R1 = 25  -0.238 A -0.238 A derecha/izquiera

R2 = 20  0.150 A 0.151 A izquierda/derecha

R3 = 35  0.090 A 0.0867 A izquiera/derecha

CASO C: Haciendo actuar las dos fuentes en forma simultanea

4. Conectar ambas fuentes (E1= 25V y E2=09V).

Guía de Circuitos Eléctricos

 E.P. Ingeniería Mecánica, Mecánica Eléctrica y Mecatrónica

5. Haciendo uso del amperímetro medir la corriente que circula en R1, R2 y R3

respectivamente, anotar su sentido.

Resistencia Corriente exp Corriente teor Sentido de I

R1 = 25  1.5 mA 2.46 mA izquierda/derecha

R2 = 20  445 mA 453 mA izquierda/derecha

R3 = 35  -456 mA -455.46 mA derecha/izquierda

6. Repetir el procedimiento anterior para un juego diferentes de resistencias y

con valores diferentes de fuentes E1 y E2.

CASO A: Haciendo actuar solo la fuente E1

Resistencia Corriente exp Corriente teor S entido de I
R1 =40 -0.559 A -0.55932 A derecha/izquiera

R2 =30 0.254 A 0.25423 A izquierda/derecha

R3 =25 0.305 A 0.30508 A izquierda/derecha

CASO B: Haciendo actuar solo la fuente E2

Resistencia Corriente exp Corriente teor Sentido de I
R1 =40 0.118 A 0.11864 A izquierda/derecha

R2 =30 -0.306 A -0.30847 A derecha/izquierda

R3 =25 0.188 A 0.11864 A izquierda/derecha

Guía de Circuitos Eléctricos

 E.P. Ingeniería Mecánica, Mecánica Eléctrica y Mecatrónica

CASO C: Haciendo actuar las dos fuentes en forma simultánea

Resistencia Corriente exp Corriente teor Sentido de I
R1 =40 -0.438 A -0.4406 A derecha/izquierda

R2 =30 -0.053 A -0.054 A derecha/izquierda

R3 =25 0.491 A 0.4949 A izquierda/derecha

V CUESTIONARIO
1. Hacer los diagramas de los circuitos utilizados y las mediciones efectuadas en
los tres casos (graficar los tres casos en forma independiente), indicando el
valor y el sentido de las corrientes medidas en cada rama.

Guía de Circuitos Eléctricos

 E.P. Ingeniería Mecánica, Mecánica Eléctrica y Mecatrónica

2. Con los valores de las resistencias resolver teóricamente el circuito dado (para
los tres casos).
Guía de Circuitos Eléctricos
 E.P. Ingeniería Mecánica, Mecánica Eléctrica y Mecatrónica

Guía de Circuitos Eléctricos

 E.P. Ingeniería Mecánica, Mecánica Eléctrica y Mecatrónica

3. ¿En qué consiste el Teorema de la Superposición? Explique con detalle

El teorema de superposición sólo se puede utilizar en el caso de circuitos eléctricos
lineales, es decir circuitos formados únicamente por componentes lineales (en los
cuales la corriente que los atraviesa es proporcional a la diferencia de tensión entre
sus terminales).
El teorema de superposición ayuda a encontrar:

• Valores de tensión, en un nodo de un circuito, que tiene más de una fuente

independiente.
• Valores de corriente, en un circuito con más de una fuente independiente.

4. ¿Cuál es el procedimiento para efectuar el teorema de la superposición a un

circuito eléctrico?

• Ver que la corriente se encuentre en una rama y no en todo el circuito que

hubiera sido mal.

• Que la fuente no este en mayor o igual a 4.

• Desactivar todas las fuentes, menos la fuente que se valla a usar.

• Al ser fuente de corriente, dicho circuito se abre, y en el caso que sea

fuente de tensión se genera un corte circuito.

• Hacer los cálculos y repetir con la fuente que se necesite.

• Hallar la sumatoria de todos los resultados que hallaron en dicha práctica.

• Finalmente se tiene que comprobar a que salga la misma respuesta

usando todas las fuentes del circuito.
5. En forma tabulada dar los errores absolutos y relativos entre valores teóricos y
experimentales de las corrientes totales para cada rama del circuito (adjuntar un
ejemplo de cálculo para un punto cualquiera)

RESISTENCIA CORRIENTE CORRIENTE ERROR ERROR

exp teo ABSOLUTO RELATIVO

R1 =40 -0.438 A -0.4406 A -0.0026 0.54%

R2 =30 -0.053 A -0.054 A -0.001 0.8%

R3 =25 0.491 A 0.4949 A 0.0039 0.964%

RESISTENCIA CORRIENTE CORRIENTE ERROR ERROR

Guía de Circuitos Eléctricos

 E.P. Ingeniería Mecánica, Mecánica Eléctrica y Mecatrónica

exp teo ABSOLUTO RELATIVO

R1 =40 0.118 A 0.11864 A 0.00064 0.54%

R2 =30 -0.306 A -0.30847 A -0.00247 0.8%

R3 =25 0.188 A 0.18983 A 0.00183 0.964%

RESISTENCIA CORRIENTE CORRIENTE ERROR ERROR

exp teo ABSOLUTO RELATIVO

R1 =40 -0.559 A -0.55932 A -0.00032 0.057%

R2 =30 0.254 A 0.25423 A 0.00023 0.09%

R3 =25 0.305 A 0.30508 A 8E-05 0.026%

VI. OBSERVACIONES Y CONCLUSIONES:

CONCLUSIONES:

• Al realizar la práctica hemos llegado a la conclusión de que al utilizar el

teorema podemos trabajar con circuitos con más de una fuente de carga
conectada a él.

• Estos circuitos pueden ser separados y al momento de sumarlos se puede dar

cuenta que hay una precisión muy grande entre ellos y lo podemos comprobar
con las tablas comparativas.

• Este teorema es como una propiedad matemática viéndolo desde otro punto
de vista el cual diría que la suma de los factores es igual a el factor total.

OBSERVACIONES:
• La respuesta de un circuito lineal que posee varias fuentes de excitación, es la
suma de las respuestas a cada una de las fuentes de excitación actuando por
separado.

• Este teorema puede aplicarse a cualquier efecto relacionado linealmente con

su causa, por lo tanto, no se aplica a funciones no lineales tales como
la potencia.

• Al resolver los circuitos en forma teórica nos podemos dar cuenta que nos
hace más factible resolverlo con el principio de superposición.

VII BIBLIOGRAFIA:

Guía de Circuitos Eléctricos

 E.P. Ingeniería Mecánica, Mecánica Eléctrica y Mecatrónica

• https://luisomaripi.wordpress.com/2014/09/19/practica-iii-superposicion/
NOTA: Las observaciones y conclusiones son de carácter personal
