7 105

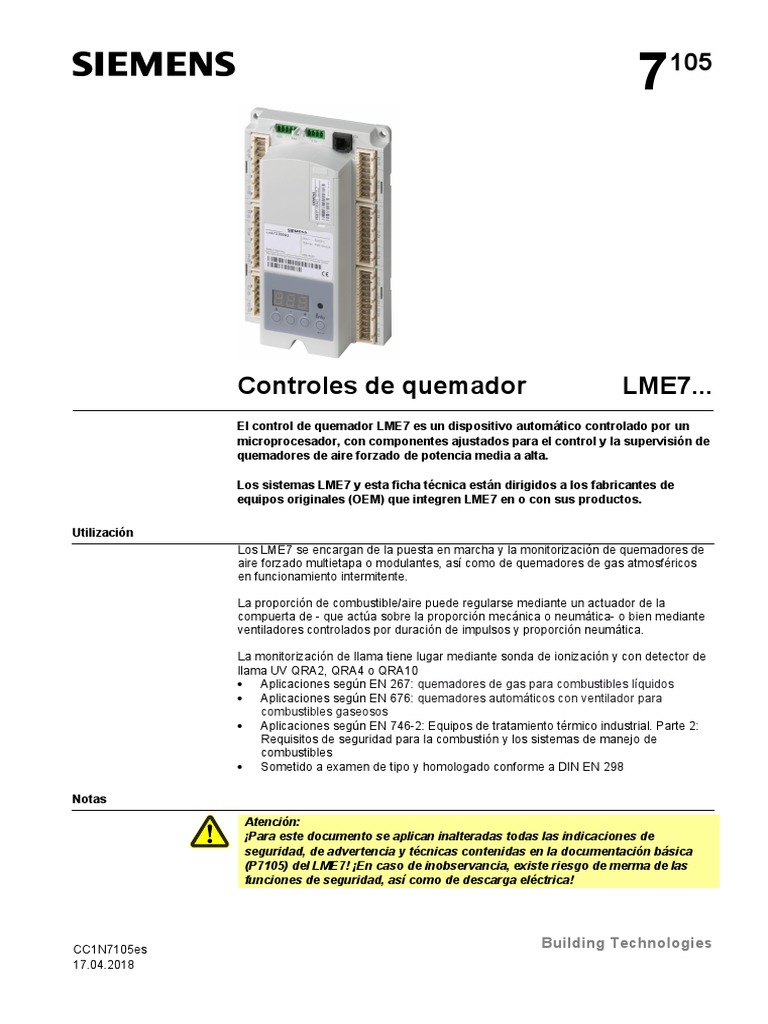

Controles de quemador LME7...

El control de quemador LME7 es un dispositivo automático controlado por un
microprocesador, con componentes ajustados para el control y la supervisión de
quemadores de aire forzado de potencia media a alta.
Los sistemas LME7 y esta ficha técnica están dirigidos a los fabricantes de
equipos originales (OEM) que integren LME7 en o con sus productos.
Utilización
Los LME7 se encargan de la puesta en marcha y la monitorización de quemadores de
aire forzado multietapa o modulantes, así como de quemadores de gas atmosféricos
en funcionamiento intermitente.
La proporción de combustible/aire puede regularse mediante un actuador de la

compuerta de - que actúa sobre la proporción mecánica o neumática- o bien mediante
ventiladores controlados por duración de impulsos y proporción neumática.
La monitorización de llama tiene lugar mediante sonda de ionización y con detector de

llama UV QRA2, QRA4 o QRA10
∂ Aplicaciones según EN 267: quemadores de gas para combustibles líquidos
∂ Aplicaciones según EN 676: quemadores automáticos con ventilador para
combustibles gaseosos
∂ Aplicaciones según EN 746-2: Equipos de tratamiento térmico industrial. Parte 2:
Requisitos de seguridad para la combustión y los sistemas de manejo de
combustibles
∂ Sometido a examen de tipo y homologado conforme a DIN EN 298
Notas
Atención:
¡Para este documento se aplican inalteradas todas las indicaciones de
seguridad, de advertencia y técnicas contenidas en la documentación básica
(P7105) del LME7! ¡En caso de inobservancia, existe riesgo de merma de las
funciones de seguridad, así como de descarga eléctrica!
CC1N7105es Building Technologies

17.04.2018
Características
- Detección de subtensión
- Rearme eléctrico remoto
- Tiempos de programación exactos gracias al procesamiento digital de señales
- Indicación multicolor de mensajes de fallo y de estado de funcionamiento
- Monitorización de presión del aire con comprobación del funcionamiento del
presostato de aire durante la puesta en marcha y el funcionamiento
- Limitación de repeticiones
- Funcionamiento intermitente controlado tras un máximo de 24 horas de
funcionamiento continuo (parametrizable mediante el parámetro 239)
(dependiendo del módulo de programa PME7)
- Interfaz BCI
- Los parámetros del aparato pueden ajustarse a través del display o mediante el
software de PC ACS410
- Ranura para el módulo de programa PME7
Tan solo LME71 / LME73:

- Indicación de la secuencia de control
En la unidad básica LME7 están integrados:

∂ Control de quemador
∂ Interfaz BCI para la conexión de un display o un PC
∂ Botón de rearme (botón Info)
∂ Indicador luminoso LED de 3 colores para mensajes de estado de funcionamiento
y de fallo
∂ Opcional: entradas analógicas para regulador de potencia 0...10 V CC , 0/4...20 mA,
0...135 Ω
∂ Interfaz para módulos de programa
Tan solo LME71 / LME73:

∂ Indicador de 3 dígitos y 7 segmentos para informaciones de mantenimiento, fallo y
estado
∂ Control para un actuador
2/38
Building Technologies CC1N7105es

17.04.2018
Documentación adicional
Tipo de producto Tipo de documentación Número de
documentación
PME71.111 Documentación para el usuario A7105.1
PME72.521 *) Documentación para el usuario A7105.11
PME72.541 *) Documentación para el usuario A7105.12
LME73.000 / PME73.840 Documentación para el usuario A7105.28
LME Declaración medioambiental E7105

LME Vista general de productos Q7101
LME7 Documentación básica P7105
PME Declaración medioambiental E7105.1

*) Solo por encargo
3/38

17.04.2018
Normas y certificados
Directivas aplicadas:
∂ Directiva de baja tensión 2014/35/UE
∂ Directiva de equipos a presión 2014/68/UE
∂ Reglamento sobre los aparatos que queman (EU) 2016/426
combustibles gaseosos
∂ Compatibilidad electromagnética (CEM) (inmunidad) *) 2014/30/UE
*) Tras el montaje del control de quemador en la instalación, debe verificarse el cumplimiento de los
requisitos de emisión CEM.
La conformidad con los requisitos de las directivas aplicadas se acredita mediante el

cumplimiento de las siguientes normas/requisitos:
∂ Sistemas automáticos de control para quemadores y DIN EN 298
aparatos que utilizan combustibles gaseosos o líquidos
∂ Dispositivos auxiliares de seguridad y control para DIN EN 1643
quemadores y aparatos que utilizan gas como combustible.
Sistemas de control de estanquidad para válvulas
automáticas de corte
∂ Dispositivos auxiliares de control y seguridad para DIN EN 13611
quemadores a gas y aparatos de gas. Requisitos generales
DIN EN 60730-2-5 DIN EN 60730-2-5
∂ Dispositivos de control eléctrico automáticos para uso
doméstico y análogo
Parte 2-5:
Requisitos particulares para los sistemas de control
eléctrico automáticos de los quemadores
¡La edición vigente de las normas puede consultarse en la declaración de

conformidad!
Β Nota acerca de DIN EN 60335-2-102

Aparatos electrodomésticos y análogos. Seguridad. Parte 2-102:
Requisitos particulares para aparatos quemadores de gas, aceite o combustible sólido
con conexiones eléctricas. Las conexiones eléctricas del LME7 y del PME7 cumplen los
requisitos de la norma EN 60335-2-102.
Certificado EAC de Conformidad (Conformidad Eurasiática)
ISO 9001:2015
ISO 14001:2015
OHSAS 18001:2007
China RoHS
Tabla de sustancias peligrosas:
http://www.siemens.com/download?A6V10883536
Tan solo las variantes de 120 V CA
4/38

17.04.2018
Vida útil
El control de quemador tienen una vida útil prevista* de 250.000 ciclos de arranque del
quemador, lo cual, si se hace un uso habitual de la calefacción, corresponde a una
duración de 10 años aprox. (a partir de la fecha de fabricación especificada en la placa
de características).
La vida útil se basa en las pruebas de resistencia especificadas en la norma EN 298.
La European Control Manufacturers Association (Afecor) ha publicado una tabla que

contiene las condiciones (www.afecor.org).
La vida útil prevista se basa en el uso del control de quemador de acuerdo con la ficha
técnica y la documentación básica. Una vez alcanzada la vida útil prevista en cuanto al
número de ciclos de arranque del quemador, o el tiempo de uso correspondiente, el
control de quemador debe ser reemplazado por personal autorizado.
* La vida útil prevista no es el tiempo de garantía especificado en las condiciones de

suministro.
Visión general del sistema
En la figura se representa la funcionalidad máxima del sistema LME7. ¡El alcance

funcional concreto debe determinarse conforme a la ejecución / configuración
específica!
5/38

17.04.2018
Vista general de tipos
Control de quemador
LME7
Control de quemador parametrizable para la monitorización
de quemadores de combustible sólido/gas de aire forzado
multietapa o modulantes y quemadores atmosféricos de
potencia media a alta, en funcionamiento intermitente. Con
mando controlado de las compuertas de aire.
Véase la documentación básica P7105.
BPZ:LME72.000A2 *)
BPZ:LME71.000A1
BPZ:LME71.000A2
BPZ:LME73.000A1
BPZ:LME73.000A2
Referencia
LME72.000A2 *)
LME71.000A1
LME71.000A2
LME73.000A1
LME73.000A2
Tipo
Tensión de red 120 V CA ● --- --- ● ---

Tensión de red 230 V CA --- ● ● --- ●
Presostato de gas-mín./POC ● ● ● ● ●
Control de estanqueidad presostato ● ● ● ● ●
Presostato de aire ● ● ● ● ●
Sonda de ionización ● ● ● ● ●
QRA2 / QRA4 / QRA10 ● ● ● ● ●
Regulador de potencia entrada de señal analógica (0...10 V, 4...20 mA, ● ● --- ● ●
0...135 ς)
Entrada de regulador de potencia entrada paso a paso de 3 posiciones/2 ● ● ● ● ●
etapas
Salida control de los actuadores --- --- ● ● ●
Entrada retroalimentación para actuador con potenciómetro 0...1 kς --- --- --- ● ●
Salida control PWM ● ● ● ● ●
Indicador LED interno de 7 segmentos ● ● --- ● ●
Interfaz BCI bus para AZL2 ● ● ● ● ●
*) Bajo demanda
6/38

17.04.2018
Accesorios (debe pedirse por separado)
Módulo de programa PME7

Módulo de programa para LME7
Con secuencias de control de quemador de combustible
sólido o de gas para la unidad básica LME7
Véase la documentación básica P7105
PME7 con tensión de red 120 V CA
BPZ:PME71.111A1
BPZ:PME71.112A1
BPZ:PME71.401A1
BPZ:PME71.402A1
BPZ:PME71.901A1
BPZ:PME73.810A1
BPZ:PME73.811A1
BPZ:PME73.812A1
BPZ:PME73.820A1
BPZ:PME73.830A1
BPZ:PME73.831A1
BPZ:PME73.840A1
Referencia
PME71.111A1
PME71.112A1
PME71.401A1
PME71.402A1
PME71.901A1
PME73.810A1
PME73.811A1
PME73.812A1
PME73.820A1
PME73.830A1
PME73.831A1
PME73.840A1
Tipo
Tensión de red 120 V CA ● ● ● ● ● ● ● ● ● ● ● ●

Para el funcionamiento con LME71.000A ● ● ● ● ● --- --- --- --- --- --- ---
Para el funcionamiento con LME72.000A --- --- --- --- --- --- --- --- --- --- --- ---
Para el funcionamiento con LME73.000A --- --- --- --- --- ● ● ● ● ● ● ●
Programa de gas quemador de aire forzado ● --- ● ● ● ● ● ● ● ● ● ●
Programa de gas quemador atmosférico --- ● --- --- --- --- --- --- --- --- --- ---
De 1 etapa o de 1 etapa modulante ● ● ● ● ● ● ● ● ● ● ● ●
De 2 etapas o de 1 etapa modulante --- --- ● ● ● ● --- --- ● ● ● ●
Quemador piloto simultáneo/alterno ● ● --- ● --- --- ● ● --- ● ● ●
Modulante mediante actuador (regulación --- --- --- --- --- ● ● ● ● ● ● ●
neumática o mecánica de proporción de
gas/aire)
Modulante mediante ventilador PWM --- --- --- --- ● --- --- --- --- --- --- ---
(regulación neumática de proporción de
gas/aire)
Regulación del número de revoluciones del --- --- --- --- ● --- --- --- --- --- --- ---
ventilador/control mediante señal
analógica/señal paso a paso de 3 posiciones
Control de actuadores mediante señal --- --- --- --- --- ● ● ● --- ● ● ---
analógica/señal paso a paso de 3 posiciones
para actuadores con potenciómetro
Señal paso a paso de 3 posiciones para --- --- --- --- --- --- --- --- ● --- ● ●
actuadores sin potenciómetro
Secuencia de control tiempo programable ● ● ● ● ● ● ● ● ● ● ● ●
POC ● ● ● ● ● ● ● ● ● ● --- ●
Control de estanqueidad --- --- --- --- ● ● ● --- ● ● ● ●
Entrada control de estanqueidad --- --- --- --- --- --- --- --- --- --- ● ---
ACTIVADO/DESACTIVADO
7/38

17.04.2018
Accesorios (debe pedirse por separado) (continuación)
PME7 con tensión de red 230 V CA
BPZ:PME72.521A2 *)
BPZ:PME72.541A2 *)
BPZ:PME71.111A2
BPZ:PME71.112A2
BPZ:PME71.401A2
BPZ:PME71.402A2
BPZ:PME71.901A2
BPZ:PME73.810A2
BPZ:PME73.811A2
BPZ:PME73.812A2
BPZ:PME73.820A2
BPZ:PME73.830A2
BPZ:PME73.831A2
BPZ:PME73.840A2
Referencia
PME72.521A2 *)
PME72.541A2 *)
PME71.111A2
PME71.112A2
PME71.401A2
PME71.402A2
PME71.901A2
PME73.810A2
PME73.811A2
PME73.812A2
PME73.820A2
PME73.830A2
PME73.831A2
PME73.840A2
Tipo
Tensión de red 230 V CA ● ● ● ● ● ● ● ● ● ● ● ● ● ●

Para el funcionamiento con ● ● ● ● ● --- --- --- --- --- --- --- --- ---
LME71.000A
Para el funcionamiento con --- --- --- --- --- ● ● --- --- --- --- --- --- ---
LME72.000A
Para el funcionamiento con --- --- --- --- --- --- --- ● ● ● ● ● ● ●
LME73.000A
Programa de gas quemador de aire ● --- ● ● ● ● ● ● ● ● ● ● ● ●
forzado
Programa de gas quemador --- ● --- --- --- --- --- --- --- --- --- --- --- ---
atmosférico
De 1 etapa o de 1 etapa modulante ● ● ● ● ● ● ● ● ● ● ● ● ● ●
De 2 etapas o de 1 etapa modulante --- --- ● ● ● ● ● ● --- --- ● ● ● ●
Quemador piloto simultáneo/alterno --- --- --- ● --- --- ● --- ● ● --- ● ● ●
Modulante mediante actuador --- --- --- --- --- ● ● ● ● ● ● ● ● ●
(regulación neumática o mecánica de
proporción de gas/aire)
Modulante mediante ventilador PWM --- --- --- --- ● --- --- --- --- --- --- --- --- ---
(regulación neumática de proporción
de gas/aire)
Regulación del número de --- --- --- --- ● --- --- --- --- --- --- --- --- ---
revoluciones del ventilador/control
mediante señal analógica/señal paso a
paso de 3 posiciones
Control de actuadores mediante señal --- --- --- --- --- --- --- ● ● ● --- ● ● ---
analógica/señal paso a paso de 3
posiciones para actuadores con
potenciómetro
Señal paso a paso de 3 posiciones --- --- --- --- --- ● ● --- --- --- ● --- ● ●
para actuadores sin potenciómetro
Secuencia de control tiempo ● ● ● ● ● --- --- ● ● ● ● ● ● ●
programable
POC ● ● ● ● ● ● ● ● ● ● ● ● --- ●
Control de estanqueidad --- --- --- --- ● --- --- ● ● -- ● ● ● ●
-
Entrada control de estanqueidad --- --- --- --- --- --- --- --- --- --- --- --- ● ---
ACTIVADO/DESACTIVADO
*) Solo por encargo
8/38

17.04.2018
Unidades de AZL21.00x9
visualización/manejo y Referencia: BPZ:AZL21.00x9
accesorios Unidad de visualización y manejo, unidad aparte para
diversos tipos de montaje con display LCD de ocho dígitos,
5 teclas, interfaz BCI con el sistema LME7, grado de
protección IP40.
Véase la ficha técnica N7542
AZL23.00x9
Referencia: BPZ:AZL23.00x9
Unidad de visualización y manejo, unidad aparte para
diversos tipos de montaje con display LCD de ocho dígitos,
5 teclas, interfaz BCI con el sistema LME7, grado de
protección IP54.
Integrada en el LME7
LED de 3 colores, botón de rearme (botón Info), otros tres
botones para el manejo en combinación con el indicador de
3 dígitos y 7 segmentos
AGV50.100
Referencia: BPZ:AGV50.100
Cable de señal para AZL2, con conector RJ11, longitud de
cable 1 m, embalaje de 10 unidades
Detector de llama QRA2

Detector de llama UV para la monitorización de llamas de gas,
llamas de combustible sólido amarillas/azules así como para la
comprobación de la chispa de encendido. Carcasa de plástico
metalizada para evitar la carga estática provocada por la
circulación del aire procedente del ventilador, iluminación
lateral.
QRA4
comprobación de la chispa de encendido, carcasa metálica,
iluminación frontal.
QRA10
comprobación de la chispa de encendido. Caja de aluminio
moldeado por inyección, con acoplador de montaje de una
pulgada y sistema de conexión para aire de refrigeración.
Véase la ficha técnica N7712.
Sonda de ionización
Debe ser aportada por el usuario
9/38

17.04.2018
Actuadores SQN3
Actuadores electromotorizados para compuertas de aire y
válvulas reguladoras en quemadores de combustible sólido y
de gas de potencia baja a media.
Par de retención / tiempo de 0,8 Nm/4,5 s

funcionamiento a 3 Nm/30 s
SQN7
válvulas reguladoras en quemadores de combustible sólido y
de gas de potencia baja a media.
Par de retención / tiempo de 0,7 Nm/4 s

funcionamiento a 2,5 Nm/30 s
SQM40 / SQM41
válvulas reguladoras en quemadores de combustible sólido
y de gas de potencia media a alta, con homologación UL.
Par de retención / tiempos de 5 Nm/15 s

funcionamiento
a 10 Nm/30 s
SQM5
válvulas reguladoras en quemadores de combustible sólido
y de gas de potencia media a alta, con homologación UL.
Par de retención / tiempo 10 Nm/15 s

de funcionamiento a 40 Nm/60 s
Véase la ficha técnica

N7815
Presostato
QPLx5
El presostato monitoriza la presión del gas o del aire.
Conector ciego para Conector ciego

RJ11 Para conector modular de 6 polos (RJ11)
Proveedor recomendado: Firma Molex
Referencia: 085 999 3256
10/38

17.04.2018
Juegos de conectores AGG3.710
para LME7 Referencia: BPZ:AGG3.710
Juego de conectores completo RAST5 y RAST3,5.
Embalaje individual.
Véase la lista de piezas C7105 (74 319 0642 0) Ejemplo: X5-03
AGG3.720
Referencia: BPZ:AGG3.720
10 juegos completos de conectores estándar RAST5 y
RAST3,5.
Embalaje en bolsas de 10 unidades de cada tipo de
conector.
Véase la lista de piezas C7105 (74 319 0642 0)
AGG9 Ejemplo: X5-03

Los conectores individuales se suministran en
embalajes de 200 unidades.
Referencia Tipo Tipo de conector Terminal

BPZ:AGG9.201 AGG9.201 RAST5 X2-09B
BPZ:AGG9.203 AGG9.203 RAST5 X3-02
BPZ:AGG9.601 AGG9.601 RAST5 X2-09A
BPZ:AGG9.822 AGG9.822 RAST3,5 de 2 polos
11/38

17.04.2018
Herramientas de servicio OCI410

Referencia: BPZ:OCI410
Interfaz entre el control de quemador y el PC.
Mediante el software ACS410 para PC se pueden visualizar,
editar y grabar in situ los parámetros de ajuste.
ACS410
Referencia: BPZ:ACS410
Software de PC para la parametrización y la visualización
para el sistema de los controles de quemador.
Véase la documentación del software J7352
12/38

17.04.2018
Datos técnicos
Unidad básica LME7
Aspectos generales Tensión de red 120 V CA 230 V CA

Frecuencia de red 50/60 Hz 50/60 Hz
Fusible principal externo Máx. 6,3 A (lento) Máx. 6,3 A (lento)
Consumo propio < 10 W, típico < 10 W, típico
Clase de seguridad I Según DIN EN 60730-1
Grado de protección IP00
Β Nota:
El grado de protección IP40
según la DIN EN 60529 para
controles de quemador debe
asegurarse mediante el montaje
adecuado del LME7 por parte del
fabricante del quemador o de la
caldera.
Tensión transitoria nominal
Categoría III (DIN EN 60664)
∂ Aparato completo LME7 4 kV
∂ Líneas de fuga y espacios de aire 2,5 kV debido a medidas de limitación de
la tensión
Grado de contaminación 2 según DIN EN 60730-1
Clase de software Clase C según DIN EN 60730-2-5:2011
estructura de 2 canales
Tiempo de reacción en caso de Máx. 1 s
pérdida de llama
Orientaciones de montaje permitidas Cualquiera
Peso Aprox. 490 g
13/38

17.04.2018
Datos técnicos (continuación)
Carga de los terminales Alimentación de red: La corriente de entrada de la alimentación de red depende del
Entradas estado del aparato
Subtensión URed 120 V URed 230 V
∂ Parada de seguridad desde ≤ 75 V CA ≤ 165 V CA
posición de funcionamiento con
tensión de red
∂ Rearranque en caso de aumento de ≥ 100 V CA ≥ 195 V CA
la tensión de la red
Las entradas de señal del regulador de temperatura, el monitor de temperatura, el
regulador de potencia, el presostato, el presostato de aire, el actuador (excepto la
cadena de seguridad) de la red de retroalimentación de contacto sirven para la
monitorización del sistema y requieren una tensión de entrada adecuada a la fase de
red
∂ Entrada de la cadena de seguridad Véase Carga de los terminales Salidas
∂ Corrientes y tensiones de entrada
- UeMáx UN +10% UN +10%
- UeMín UN -15% UN -15%
- IeMáx 1,5 mA pico (valor 1 mA pico (valor de
de cresta) cresta)
- IeMín 0,8 mA pico (valor 0,5 mA pico (valor
de cresta) de cresta)
∂ Recomendación de material de Contactos de plata dorados
contacto para los transmisores
externos (presostato de aire,
presostato-mín., presostato-máx.,
etc.)
∂ Respuesta transitoria / rebote de
contactos
- Tiempo permitido de rebote de Máx. 50 ms
contactos al ENCENDER y (después del tiempo de rebote, el
APAGAR contacto debe permanecer cerrado o
abierto)
∂ UN 120 V CA 230 V CA
∂ Detección de tensión
- ENCENDIDO > 60 V CA > 120 V CA
- APAGADO < 40 V CA < 80 V CA
Entrada analógica X65 0...10 V CC , 0/4...20 mA, 0...135 Ω
14/38

17.04.2018
Carga de los terminales Carga de contacto total:
Salidas ∂ Tensión nominal 120 V CA 50/60 Hz 230 V CA 50/60 Hz
∂ Corriente de entrada del aparato Máx. 5 A Máx. 5 A
X3-04 (cadena de seguridad) de:
- Contactor del motor del ventilador
- Transformador de ignición
- Válvulas de combustible
Carga de contacto individual:

Motor del ventilador X2-01 pin 3
∂ Tensión nominal 120 V CA 50/60 Hz 230 V CA 50/60 Hz
∂ Corriente nominal 2A 2A
(15 A máx. 0,5 s) (15 A máx. 0,5 s)
∂ Factor de potencia Cosι ″0,4 Cosι ″0,4
Salida de alarma X2-03 pin 3
Transformador de encendido X4-02 pin
3
∂ Factor de potencia Cosι ″0.4 Cosι ″0.4
Salida contacto de relé K2/2 terminal X2-09 pin 7 (salida auxiliar)
Válvulas de combustible/válvula piloto X7-01 pin 3
Válvula de combustible 1 X7-04 pin 4 / Válvula de combustible 2 X7-02 pin 3
∂ Corriente nominal
- Control de estanqueidad inactivo 2A 2A
- Control de estanqueidad activo 1A 1A
Β Nota:
Si está activado el control de estanqueidad (p. ej. durante la puesta fuera de
servicio), la carga de los terminales de válvula está limitada. ¡Si, por el
contrario, se aplica la carga de los terminales sin reducción, se alcanza la
vida útil prevista a los aprox. 100 000 ciclos de arranque del quemador!
Cadena de seguridad X3-04 pin 2, válvula de seguridad X6-03 pin 3, POC o
conexión del motor PWM X2-02 pin 3
∂ Corriente total 2A 2A
Precaución:
¡Se ha excedido la carga eléctrica máxima permitida!
Si se utiliza el terminal X2-02 pin 3 como conexión para la alimentación del
motor PWM, no está permitido conectar ningún otro motor al terminal X2-01
pin 3.
15/38

17.04.2018
Longitudes de cable Cable de alimentación de red Máx. 100 m (100 pF/m)
Display, interfaz BCI Para utilización bajo la cubierta del
quemador o en el armario de distribución
Máx. 1 m (100 pF/m), sin blindaje
Regulador de potencia X5-03 Máx. 30 m (100 pF/m), sin blindaje
Cadena de seguridad Máx. 30 m (100 pF/m), sin blindaje
Válvula de seguridad Máx. 30 m (100 pF/m), sin blindaje
Válvula de combustible Máx. 30 m (100 pF/m), sin blindaje
Válvula piloto Máx. 30 m (100 pF/m), sin blindaje
Transformador de encendido Máx. 30 m (100 pF/m), sin blindaje
Rearme remoto, tendido independiente Máx. 30 m (100 pF/m), sin blindaje
Otros cables Máx. 30 m (100 pF/m), sin blindaje
Especificaciones según EN 60730-1

Tipo de desconexión o interrupción para cada circuito eléctrico
Microdesconexión monopolar
Acción Tipo 2 B
Actuadores CERRADO/posición de 1 millón de ciclos 1 millón de ciclos

encendido/ABIERTO X2-09 pin 1, X2- de conmutación de conmutación
09 pin 2, X2-09 pin 3
∂ Corriente nominal 0,1 A 0,1 A
Salida K2/2 X2-09 pin 7 120 V CA, 230 V CA,
50/60 Hz 50/60 Hz
∂ Corriente nominal Máx. 1 A Máx. 1 A
∂ Factor de potencia Cosι >0,4 Cosι >0,4
¡Realimentación a través de la entrada X2-09 pin 8 del LME en función de la carga
eléctrica del contacto de conmutación utilizado del actuador (p. ej. leva V2)!
Secciones transversales Para corrientes nominales, las secciones transversales de los cables de alimentación
de cable (L, N, PE) y de la cadena de seguridad deben tenderse de acuerdo con el fusible
primario externo seleccionado. Las secciones transversales del resto de cables se
tienen que dimensionar conforme al fusible primario externo del aparato (máx. 6,3 AT).
Sección transversal mínima del cable 0,75 mm²

(monofilar o multifilar, según VDE 0100)
Los aislamientos de cables se deben ajustar a las condiciones de temperatura y

ambientales correspondientes.
Conector RAST5
Datos mecánicos Fuerza de inserción / contacto ′4 N
Fuerza de extracción / contacto ″1 N
Par de apriete / tornillo 0,5 Nm según DIN EN 60335-1
Contacto mediante cuchillas planas 6,3 x 0,8 mm según DIN EN 46244
Regleta de contactos de cuchilla
conforme al estándar RAST5
Secciones transversales de conexión conductor terminal roscado
∂ Conductor trenzado Sección transversal máx. 2,5 mm²
∂ Conductor trenzado con virola de Sección transversal máx. 2,5 mm²
cable
∂ Longitud de pelado Aprox. 8 mm
16/38

17.04.2018
Conector RAST3,5
Datos mecánicos Secciones transversales de conexión conductor terminal roscado
∂ Conductor trenzado de hilo fino Sección transversal
(flexible) Mín. 0,14 mm²
Máx. 1,5 mm²
∂ Conductor trenzado de hilo fino Sección transversal
(flexible) con virola de cable Mín. 0,25 mm²
Máx. 1 mm²
∂ Longitud de pelado Aprox. 7 mm
∂ Par de apriete / tornillo 0,25 Nm
Cable de señal AGV50 Cable de señal Color blanco

AZL2 ↑ Interfaz BCI Sin blindaje
Conductor 4 x 0,141 mm²
Con conector RJ11
Longitud de cable AGV50.100 1m
Lugar de utilización Bajo la cubierta del quemador (son
necesarias medidas adicionales para SKII
EN 60730-1)
Conector ciego para Conector ciego Para conector modular de 6 polos (RJ11)
RJ11 Proveedor Recomendación: Firma Molex
Referencia: 085 999 3256
Condiciones Almacenamiento DIN EN 60721-3-1

ambientales Condiciones climáticas Clase 1K3
Condiciones mecánicas Clase 1M2
Rango de temperaturas -40...+70 °C
Humedad <95 % h. r.
Transporte DIN EN 60721-3-2
Condiciones climáticas Clase 2K3
Humedad <95 % h. r.
Funcionamiento DIN EN 60721-3-3
Condiciones climáticas Clase 3K3
Humedad <95 % h. r.
Altitud de instalación Máx. 2000 m sobre el nivel del mar
Advertencia:
¡No se permiten la condensación, la formación de hielo ni la
penetración de agua!
¡En caso de inobservancia, existe riesgo de merma de las funciones de
seguridad, así como de descarga eléctrica!
17/38

17.04.2018
Monitorización de la Tensión en circuito abierto en el terminal 300 V CA

llama mediante sonda de de la sonda de ionización (X10–05 pin 2)
ionización
Advertencia:
∂ ¡Debe protegerse la sonda de ionización contra el contacto
accidental (peligro de descarga eléctrica)!
∂ En caso monitorización de la corriente de ionización en redes
flotantes, conecte el terminal X10-05 pin 1 a la masa del quemador
Corriente de cortocircuito Máx. 1 mA CA

Corriente de detector necesaria Mín. 1 µA CC, indicación en el display
aprox. 20%
Corriente posible del detector Máx. 40 µA CC, indicación en el display
aprox. 100%
Longitud permitida del cable del detector 30 m (100 pF/m), sin blindaje
(tendido por separado)
Nota:
A medida que aumenta la capacidad (longitud) del cable del detector, se
reduce la tensión en la sonda de ionización, y por lo tanto también la
corriente del detector. Cuando la longitud del cable es grande y la llama
posee una resistencia óhmica muy elevada, puede ser necesario el uso de
Β un cable del detector de baja capacidad (p. ej. cable de ignición). A pesar de
las medidas técnicas de conexión adoptadas para compensar las posibles
influencias negativas de la chispa de ignición en la corriente de ionización,
es preciso asegurarse de que ya durante la fase de ignición se alcance la
corriente del detector mínima necesaria. De no ser así, es preciso invertir la
polaridad de la conexión primaria del transformador de encendido y/o
cambiar la ubicación de los electrodos.
Valores umbral en caso de monitorización de la llama con ionización

- Prevención de arranque (luz externa) Intensidad (parámetro 954) aprox. 12%
- Funcionamiento Intensidad (parámetro 954) aprox. 13%
Entrada de ionización
100
90
Intensidad de la llama en %
80
70
60
50
40
30
20
10
Corriente de ionización en µA
18/38

17.04.2018
Circuito de medición para Sonda de ionización

medir la corriente del
detector M
LME7...
X10-05/2
C
ION
X10-05/1
Leyenda
C Condensador electrolítico 100...470 µF, 10...25 V CC

ION Sonda de ionización
M Resistencia interna del microamperímetro máx. 5000 ς
Advertencia:
¡No está permitido el funcionamiento simultáneo del QRA y de una
sonda de ionización!
En caso de inobservancia, existe riesgo de merma de las funciones de
seguridad.
19/38

17.04.2018
Monitorización de la Precaución:
llama con QRA2 / QRA4 / Si se utilizan tubos UV QRA2 / QRA4 / QRA10 para la monitorización de la llama
QRA10 en el LME7, debe tenerse en cuenta que el control de quemador debe funcionar
con tensión permanente (EN 298), para que el sistema identifique defectos del
detector durante la puesta en marcha y la puesta fuera de servicio.
Generalmente, el sistema se utiliza con detector de llama QRA en modo de
funcionamiento intermitente. En caso de inobservancia, existe riesgo de
pérdida de las funciones de seguridad.
Para los Datos técnicos, consulte la ficha técnica N7712 Detector de llama UV
QRA2 / QRA10.
Para los Datos técnicos, consulte la ficha técnica N7711, detector de llama UV
QRA4.
Valores umbral en caso de monitorización de la llama con QRA

- Prevención de arranque (luz externa) Intensidad (parámetro 954) aprox. 12%
- Funcionamiento Intensidad (parámetro 954) aprox. 13%
Tensión de funcionamiento 280 V CA ±15%

Frecuencia de red 50...60 Hz °6%
Corriente requerida del detector en Mín. 70 µA
funcionamiento
Corriente posible del detector en Máx. 700 µA
funcionamiento
Longitud permitida del cable del detector Máx. 100 m, sin blindaje
(cable normal, tendido por separado) ¹)
¹) No se permite el tendido en cables multifilares
Circuito de medición para Detector de llama UV QRA

medir la corriente del
detector
QRA...
Leyenda
A Incidencia de luz
C Condensador electrolítico 100...470 µF, 10...25 V CC
M Resistencia interna del microamperímetro máx. 5000 ς
Advertencia:
∂ ¡La entrada QRA no es a prueba de cortocircuito!
Un cortocircuito entre X10-06 pin 2 y tierra puede destruir la
entrada QRA.
∂ No está permitido el funcionamiento simultáneo del QRA y de una
sonda de ionización. En caso de inobservancia, existe riesgo de
pérdida de las funciones de seguridad.
∂ Para la detección de la fatiga del tubo UV, la unidad básica LME
debe estar permanentemente conectada a la tensión de red. En
caso de inobservancia, existe peligro de pérdida de las funciones
de seguridad.
20/38

17.04.2018
Interfaz BCI
AGG9. 822 831 841 X56
Building Technologies
Nota!
Entrada analógica
No se utiliza
Salida 24 V CC
Salida de señal PWM
Entrada de señal Hall
GND
GND
Β *) Si no se utiliza el POC,
es preciso conectar el puente de alambre Dbr1.
BCI
7105d109es/0316
AGG9.
K2/1
K1
Salida alarma
302
03K15
NT
N L
501
LME71.000...
05K30
Esquema de conexión del conector AGG9 ↑ LME71...
309
03K57
AGG9.
+
-
K2/2
310
03K34
A
401
04K22
Salida válvula de combustible V2

Opcional
K4
µC
301
405
K7
04K77
03K105
K5
304
403
03K66
04K01
/reset
203
FSV2
02K02
No activo
504
05K37
306
03K54
LED
FSV1
209
313
02K43
03K30
Codificación
Designación del conector
21/38
17.04.2018
CC1N7105es
22/38
Interfaz BCI
AGG9. 822 831 841 X56
Nota!
No se utiliza
LR-IN (analógico)
Entrada GND LR
Alimentación de 5 V
Señal
GND
GND
**) Depende del canal de combustible.
BCI
7105d110es/0316
AGG9.
AGG9.
K2/1
K1
SA-ZU Salida alarma
K12
302
03K15
SA-NL K11
601
NT
08K24
N L
K2/2
501
LME73.000...
05K30
201
Esquema de conexión del conector AGG9 ↑ LME73...
K9
311
03K10
Salida válvula de combustible V1 / V2 **)
309
03K57
+
Entrada control de estanqueidad (LT) Encender/apagar
-
310
A
03K34
401
Control de estanqueidad encender/apagar

04K22
Salida válvula piloto (PV)
µC K4
301
405
K7
04K77
03K105
K5
403
304
03K66
04K01
/reset
203
FSV2
02K02
No activo
504
05K37
306
03K54
LED
FSV1
P LT
209
313
02K43
03K30
Codificación
17.04.2018
CC1N7105es
Interfaz BCI
X65 X66 X76 X56
Nota!
No se utiliza
No se utiliza
No se utiliza
GND
Β *) Si no se utiliza el POC y el parámetro 237 = 1,
es preciso conectar el puente de alambre Dbr1!
BCI
7105d88es/0914
K2/1
K1
Salida alarma
X2-03
03K15
NT
N L
Esquema de conexión LME71 a PME71.111
LME71.000...
X3-04
05K30
X6-03
03K57
Entrada de retroalimentación POC

+
K2/2 -
X7-01
03K34
X2-02
04K22
Salida válvula piloto (PV) A
µC K4
X2-01
X7-04
K7
04K77
03K105
Dbr2 para ignición directa

K5
X4-02
X5-03
03K66
04K01
/reset
X3-02
FSV2
02K02
No activo
05K37
X10-05
03K54
X5-01
LED
FSV1
02K43
X10-06
X9-04
03K30
Codificación
23/38
17.04.2018
CC1N7105es
24/38
Interfaz BCI
X65 X66 X76 X56
Nota!
No se utiliza
No se utiliza
No se utiliza
GND
es preciso conectar el puente de alambre Dbr1!
BCI
7105d90es/0914
K2/1
K1
Salida alarma
X2-03
03K15
NT
N L
LME71.000...
X3-04
05K30
X6-03
03K57

+
K2/2 -
X7-01
03K34
X2-02
04K22
Salida válvula piloto (PV) A
µC K4
X2-01
X7-04
K7
04K77
03K105

K5
X4-02
X5-03
03K66
04K01
/reset
X3-02
FSV2
02K02
No activo
05K37
X10-05
03K54
X5-01
LED
FSV1
02K43
X10-06
X9-04
03K30
Codificación
17.04.2018
CC1N7105es
Interfaz BCI
X65 X66 X76 X56
Nota!
No se utiliza
No se utiliza
No se utiliza
GND
**) Para el funcionamiento de 2 etapas (sin regulador de
BCI
potencia ABIERTO), es preciso conectar el puente
de alambre Dbr5.
7105d31es/0914
K2/1
K1
Salida alarma
X2-03
03K15
NT
N L
LME71.000...
X3-04
05K30
X6-03
03K57
+
-
K2/2
X7-01
03K34
A
X2-02
04K22
Salida válvula de combustible V2a

K4
µC
X2-01
X7-04
04K77
K7
03K105
K5
X4-02
X5-03
03K66
04K01
/reset
FSV2
X3-02
02K02
No activo
05K37
X10-05
03K54
X5-01
LED
FSV1
02K43
X10-06
X9-04
03K30
Codificación
25/38
17.04.2018
CC1N7105es
26/38
Interfaz BCI
X65 X66 X76 X56
Nota!
*) Si no se utiliza el POC,
Β es preciso conectar el puente de alambre Dbr1.
No se utiliza
No se utiliza
No se utiliza
GND
BCI
7105d41es/0914
K2/1
K1
Salida alarma
X2-03
03K15
NT
N L
LME71.000...
X3-04
05K30
X6-03
03K57
+
-
K2/2
X7-01
03K34
A
X2-02
04K22

K4
µC
Dbr2 para ignición

directa
X2-01
X7-04
04K77
K7
03K105
K5
X4-02
03K66
X5-03
04K01
/reset
X3-02
FSV2
02K02
05K37
X10-05
03K54
X5-01
LED
FSV1
02K43
X10-06
X9-04
03K30
Codificación
17.04.2018
CC1N7105es
Interfaz BCI
X65 X66 X76 X56
Nota!
Entrada analógica
No se utiliza
Salida 24 V CC
Salida de señal PWM
Entrada de señal Hall
GND
GND
BCI
7105d56/0914
K2/1
K1
Salida alarma
X2-03
03K15
NT
N L
LME71.000...
X3-04
05K30
X6-03
03K57
-
K2/2
X7-01
03K34
A
X2-02
04K22

Opcional
K4
µC
X2-01
X7-04
K7
04K77
03K105
K5
X4-02
03K66
X5-03
04K01
/reset
FSV2
X3-02
02K02
No activo
05K37
X10-05
03K54
X5-01
LED
FSV1
02K43
X10-06
X9-04
03K30
Codificación
27/38
17.04.2018
CC1N7105es
28/38
Interfaz BCI
X65 X66 X76 X56
Nota!
No se utiliza
No se utiliza
No se utiliza
GND
**) En aplicaciones sin actuador SQM4,
BCI
7105d84es/0914
K2/1
K1
SA-ZU Salida alarma
K12
X2-03
03K15
SA-NL K11
NT
X2-09
08K24
N L
K2/2
LME72.000...
X3-04
05K30
K9
X7-02
03K10
X6-03
03K57
+
-
X7-01
03K34
A
X2-02
04K22
µC K4
X2-01
X7-04
04K77
K7
03K105
K5
X4-02
X5-03
03K66
04K01
/reset
FSV2
02K02
X3-02
No activo
05K37
X10-05
03K54
X5-01
LED
FSV1
02K43
X10-06
X9-04
03K30
Codificación
17.04.2018
CC1N7105es
Interfaz BCI
X65 X66 X76 X56
Nota!
No se utiliza
No se utiliza
No se utiliza
GND
BCI
7105d86es/0914
K2/1
K1
SA-ZU Salida alarma
K12
X2-03
03K15
SA-NL K11
NT
X2-09
08K24
N L
K2/2
LME72.000...
X3-04
05K30
Dbr3
K9
X7-02
03K10
X6-03
03K57
+
-
X7-01
03K34
A
X2-02
04K22
µC K4
Dbr2 para ignición

directa
X2-01
X7-04
04K77
K7
03K105
K5
X4-02
X5-03
03K66
04K01
/reset
X3-02
FSV2
02K02
No activo
05K37
X10-05
03K54
X5-01
LED
FSV1
No activo
02K43
No activo
X10-06
X9-04
03K30
Codificación
29/38
17.04.2018
CC1N7105es
Interfaz BCI
30/38
X65 X66 X76 X56
Nota!
No se utiliza
LR-IN (analógico)
Entrada GND LR
Señal
GND
GND
BCI
7105d43es/0814
K2/1
K1
SA-ZU Salida alarma
K12
X2-03
03K15
SA-NL K11
NT
X2-09
08K24
N L
K2/2
LME73.000...
X3-04
05K30
K9
X7-02
03K10
X6-03
03K57
+
-
X7-01
03K34
X2-02
04K22
µC K4
X2-01
X7-04
04K77
K7
03K105
K5
X4-02
X5-03
03K66
04K01
/reset
FSV2
X3-02
02K02
No activo
05K37
X10-05
03K54
X5-01
LED
FSV1
02K43
X10-06
X9-04
03K30
Codificación
17.04.2018
CC1N7105es
Interfaz BCI
X65 X66 X76 X56
No se utiliza
Nota!
LR-IN (analógico)
Entrada GND LR
Señal
GND
GND
BCI
7105d101es/0914
K2/1
K1
SA-ZU Salida alarma
K12
X2-03
03K15
SA-NL K11
NT
X2-09
08K24
N L
K2/2
LME73.000...
X3-04
05K30
Dbr3
K9
X7-02
03K10
X6-03
03K57
+
-
X7-01
A
03K34
X2-02
04K22
µC K4
X2-01
X7-04
K7
04K77
03K105

K5
X4-02
03K66
X5-03
04K01
/reset
X3-02
FSV2
02K02
No activo
05K37
X10-05
03K54
X5-01
LED
FSV1
02K43
X10-06
X9-04
03K30
Codificación
31/38
17.04.2018
CC1N7105es
32/38
Interfaz BCI
X65 X66 X76 X56
No se utiliza
LR-IN (analógico)
Entrada GND LR
Señal
GND
GND
Nota!
BCI
7105d96es/0914
K2/1
K1
SA-ZU Salida alarma
K12
X2-03
03K15
SA-NL K11
NT
X2-09
08K24
N L
K2/2
LME73.000...
X3-04
05K30
Dbr3
K9
X7-02
03K10
SA-ZL
X6-03
03K57
+
-
X7-01
A
03K34
X2-02
04K22
µC K4
X2-01
X7-04
04K77
K7
03K105

K5
X4-02
X5-03
03K66
04K01
/reset
X3-02
FSV2
02K02
No activo
05K37
X10-05
03K54
X5-01
LED
FSV1
02K43
X10-06
X9-04
03K30
Codificación
17.04.2018
CC1N7105es
Interfaz BCI
X65 X66 X76 X56
Nota!
No se utiliza
No se utiliza
No se utiliza
GND
BCI
7105d44es/0914
K2/1
K1
SA-ZU Salida alarma
K12
X2-03
03K15
SA-NL K11
NT
X2-09
08K24
N L
K2/2
LME73.000...
X3-04
05K30
K9
X7-02
03K10
X6-03
03K57
+
-
X7-01
A
03K34
X2-02
04K22
µC K4
X2-01
X7-04
04K77
K7
03K105
K5
X4-02
X5-03
03K66
04K01
/reset
FSV2
02K02
X3-02
No activo
05K37
X10-05
03K54
X5-01
LED
FSV1
02K43
X10-06
X9-04
03K30
Codificación
33/38
17.04.2018
CC1N7105es
34/38
Interfaz BCI
X65 X66 X76 X56
Nota!
No se utiliza
LR-IN (analógico)
Entrada GND LR
Señal
GND
GND
BCI
7105d26es/0914
K2/1
K1
SA-ZU Salida alarma
K12
X2-03
03K15
SA-NL K11
NT
X2-09
08K24
N L
K2/2
LME73.000...
X3-04
05K30
Dbr3
K9
X7-02
03K10
X6-03
03K57
+
-
X7-01
A
03K34
X2-02
04K22
µC K4
X2-01
X7-04
K7
04K77
03K105

K5
X4-02
03K66
X5-03
04K01
/reset
FSV2
X3-02
02K02
No activo
05K37
X10-05
03K54
X5-01
LED
FSV1
P LT
02K43
X10-06
X9-04
03K30
Codificación
17.04.2018
CC1N7105es
Interfaz BCI
X65 X66 X76 X56
Nota!
No se utiliza
LR-IN (analógico)
Entrada GND LR
Señal
GND
GND
**) Depende del canal de combustible.
BCI
7105d66es/0914
K2/1
K1
SA-ZU Salida alarma
K12
X2-03
03K15
SA-NL K11
NT
X2-09
08K24
N L
K2/2
LME73.000...
X3-04
05K30
K9
X7-02
03K10
Salida válvula de combustible V1 / V2 **)
X6-03
03K57
+
Entrada control de estanqueidad (LT) Encender/apagar
-
X7-01
03K34
X2-02
Control de estanqueidad encender/apagar

04K22
µC K4
X2-01
X7-04
K7
04K77
03K105
K5
X4-02
X5-03
03K66
04K01
/reset
FSV2
02K02
X3-02
No activo
05K37
X10-05
03K54
X5-01
LED
FSV1
P LT
02K43
X10-06
X9-04
03K30
Codificación
35/38
17.04.2018
CC1N7105es
36/38
Interfaz BCI
X65 X66 X76 X56
Nota!
No se utiliza
No se utiliza
No se utiliza
GND
BCI
7105d59es/0914
K2/1
K1
SA-ZU Salida alarma
K12
X2-03
03K15
SA-NL K11
Dbr4 **)
NT
X2-09
08K24
N L
K2/2
LME73.000...
X3-04
05K30
Dbr3
K9
X7-02
03K10
X6-03
03K57
+
-
X7-01
A
03K34
X2-02
04K22
µC K4
X2-01
X7-04
04K77
K7
03K105

K5
X4-02
X5-03
03K66
04K01
/reset
X3-02
FSV2
02K02
No activo
05K37
X10-05
03K54
X5-01
LED
FSV1
P LT
02K43
X10-06
X9-04
03K30
Codificación
17.04.2018
CC1N7105es
Leyenda
AL Dispositivo de alarma
AUX Salida auxiliar
Dbr... Puente de alambre
Botón de rearme (botón Info)

/reset (EK1)
EK2 Botón de rearme remoto
FSV Amplificador de señal de llama
ION Sonda de ionización
K... Contacto de relé
LED Indicador luminoso de 3 colores
LP Presostato de aire
LR Regulador de potencia
LR- ABIERTA Regulador de potencia posición ABIERTA
LR- CERRADA Regulador de potencia posición CERRADA
M Motor del ventilador
NT Fuente de alimentación
P LT Control de estanqueidad presostato
Pmax Presostato-máx.
Pmin Presostato-mín.
POC Control de cierre de válvula (proof of closure)
PV Válvula piloto
QRA... Detector de llama
R Termostato o presostato
SA Actuador
SA-KL Actuador carga baja
SA-NL Actuador carga nominal
SA-R Actuador retroalimentación
SA- CERRADA Actuador CERRADO
SA-ZL Actuador carga de encendido
SL Safety Loop (cadena de seguridad)
STB Limitador de temperatura de seguridad
SV Válvula de seguridad
V1 Válvula de combustible
V2 Válvula de combustible
V2a Válvula de combustible
W Termostato o presostato
Z Transformador de encendido
µC Microcontrolador
Señal de entrada/salida 1 (ENCENDIDO)

Señal de entrada/salida 0 (APAGADO)
Entrada de señal admisible 1 (ENCENDIDO) o 0 (APAGADO)
37/38

17.04.2018
Dimensiones
Dimensiones en mm
LME7
7105m02/0510
A - + nfo
2018 Siemens AG Building Technologies, Berliner Ring 23, D-76437 Rastatt

38/38 Sujeto a modificaciones

17.04.2018

Download

Cargado por

Información del documento

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Download

Cargado por

Copyright:

Formatos disponibles

7 105

Controles de quemador LME7...

La proporción de combustible/aire puede regularse mediante un actuador de la

La monitorización de llama tiene lugar mediante sonda de ionización y con detector de

CC1N7105es Building Technologies

Tan solo LME71 / LME73:

En la unidad básica LME7 están integrados:

Tan solo LME71 / LME73:

Building Technologies CC1N7105es

LME Declaración medioambiental E7105

PME Declaración medioambiental E7105.1

Building Technologies CC1N7105es

La conformidad con los requisitos de las directivas aplicadas se acredita mediante el

¡La edición vigente de las normas puede consultarse en la declaración de

Β Nota acerca de DIN EN 60335-2-102

Certificado EAC de Conformidad (Conformidad Eurasiática)

Tan solo las variantes de 120 V CA

Building Technologies CC1N7105es

La European Control Manufacturers Association (Afecor) ha publicado una tabla que

* La vida útil prevista no es el tiempo de garantía especificado en las condiciones de

Visión general del sistema

En la figura se representa la funcionalidad máxima del sistema LME7. ¡El alcance

Building Technologies CC1N7105es

Tensión de red 120 V CA ● --- --- ● ---

Building Technologies CC1N7105es

Módulo de programa PME7

PME7 con tensión de red 120 V CA

Tensión de red 120 V CA ● ● ● ● ● ● ● ● ● ● ● ●

Building Technologies CC1N7105es

Tensión de red 230 V CA ● ● ● ● ● ● ● ● ● ● ● ● ● ●

Building Technologies CC1N7105es

Detector de llama QRA2

Building Technologies CC1N7105es

Par de retención / tiempo de 0,8 Nm/4,5 s

Véase la ficha técnica N7808

Par de retención / tiempo de 0,7 Nm/4 s

Véase la ficha técnica N7804

Par de retención / tiempos de 5 Nm/15 s

Véase la ficha técnica N7817

Par de retención / tiempo 10 Nm/15 s

Véase la ficha técnica

Conector ciego para Conector ciego

Building Technologies CC1N7105es

AGG9 Ejemplo: X5-03

Referencia Tipo Tipo de conector Terminal

Building Technologies CC1N7105es

Herramientas de servicio OCI410

Building Technologies CC1N7105es

Aspectos generales Tensión de red 120 V CA 230 V CA

Building Technologies CC1N7105es

Building Technologies CC1N7105es

Carga de contacto individual:

Building Technologies CC1N7105es

Especificaciones según EN 60730-1

Actuadores CERRADO/posición de 1 millón de ciclos 1 millón de ciclos

Sección transversal mínima del cable 0,75 mm²

Los aislamientos de cables se deben ajustar a las condiciones de temperatura y

Building Technologies CC1N7105es

Cable de señal AGV50 Cable de señal Color blanco

Condiciones Almacenamiento DIN EN 60721-3-1

Building Technologies CC1N7105es

Monitorización de la Tensión en circuito abierto en el terminal 300 V CA

Corriente de cortocircuito Máx. 1 mA CA

Valores umbral en caso de monitorización de la llama con ionización
