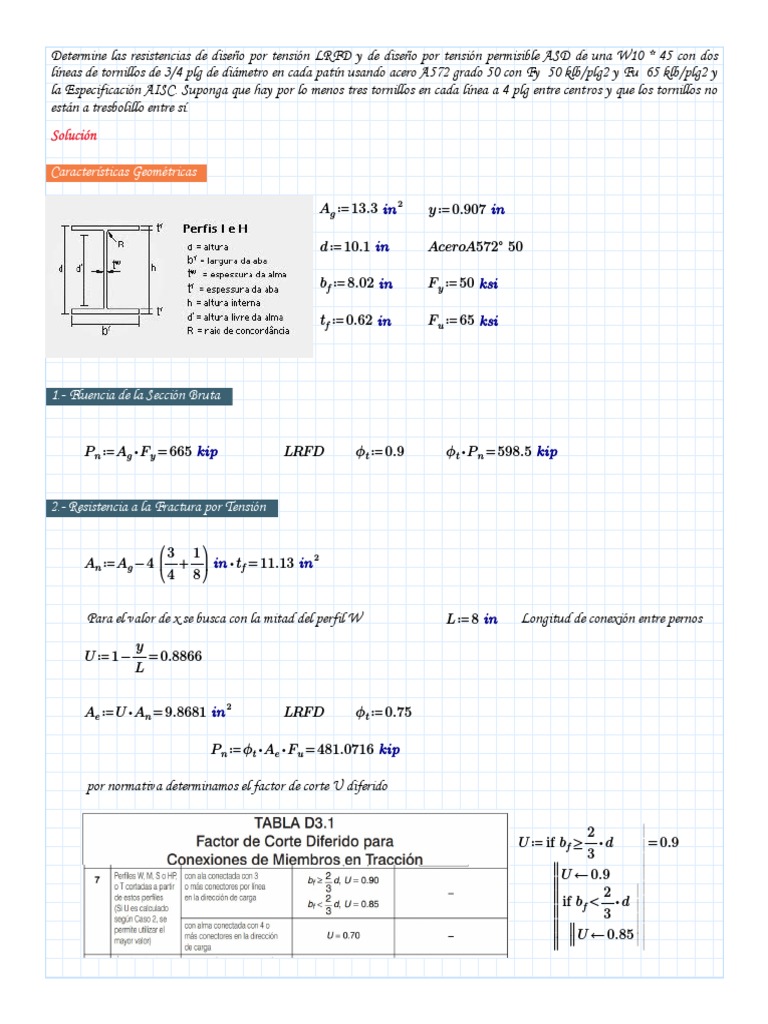

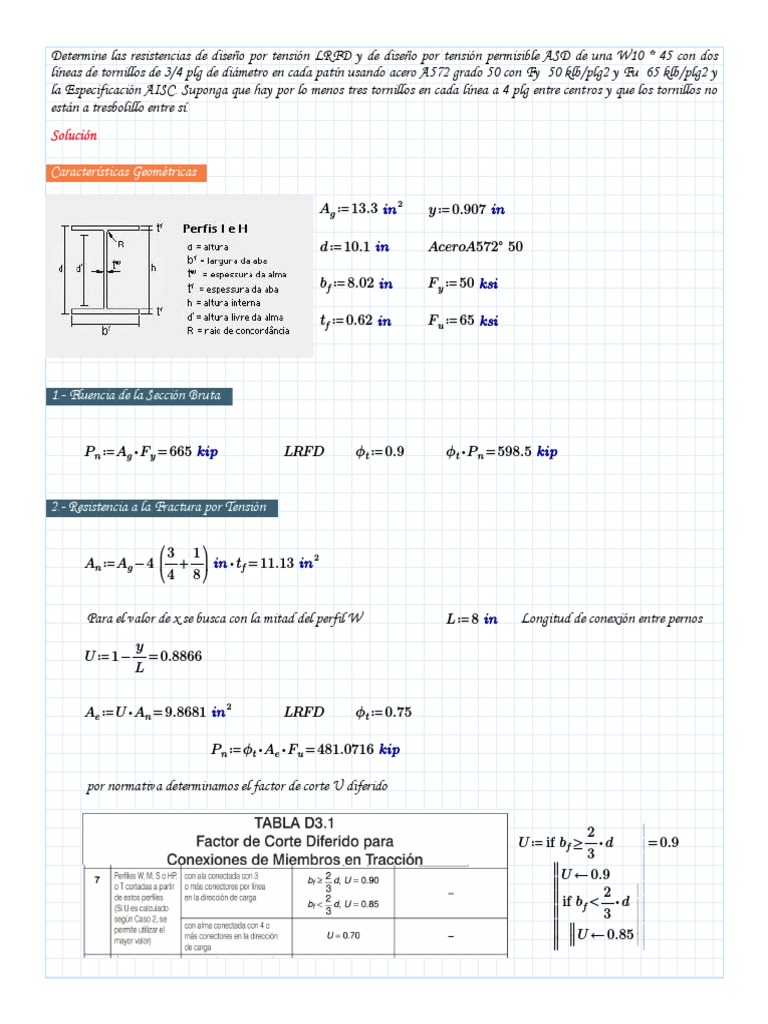

Determine las resistencias de diseño por tensión LRFD y de diseño por tensión permisible ASD de una W10 * 45 con

dos
líneas de tornillos de 3/4 plg de diámetro en cada patín usando acero A572 grado 50 con Fy 50 klb/plg2 y Fu 65 klb/plg2 y
la Especificación AISC. Suponga que hay por lo menos tres tornillos en cada línea a 4 plg entre centros y que los tornillos no
están a tresbolillo entre sí.
Solución

Características Geométricas

Ag ≔ 13.3 in 2 y ≔ 0.907 in

d ≔ 10.1 in AceroA572° 50

bf ≔ 8.02 in Fy ≔ 50 ksi

tf ≔ 0.62 in Fu ≔ 65 ksi

1.- Fluencia de la Sección Bruta

Pn ≔ Ag ⋅ Fy = 665 kip LRFD ϕt ≔ 0.9 ϕt ⋅ Pn = 598.5 kip

2.- Resistencia a la Fractura por Tensión

⎛3 1⎞ 2
An ≔ Ag - 4 ⎜―+ ―⎟ in ⋅ tf = 11.13 in
⎝4 8⎠

Para el valor de x se busca con la mitad del perfil W L ≔ 8 in Longitud de conexión entre pernos
y
U ≔ 1 - ―= 0.8866
L

Ae ≔ U ⋅ An = 9.8681 in 2 LRFD ϕt ≔ 0.75

Pn ≔ ϕt ⋅ Ae ⋅ Fu = 481.0716 kip

por normativa determinamos el factor de corte U diferido

2 |
U ≔ if bf ≥ ―⋅ d | = 0.9
3 |
‖ U ← 0.9 |
‖
2
‖ if b < ― ||
‖ f ⋅ d ||
3 ||
‖ ‖
‖ U ← 0.85 || |
‖ ‖ |

Por lo tanto el Área efectiva llega a medir :

Por lo tanto el Área efectiva llega a medir :

Ae ≔ U ⋅ An = 10.017 in 2 LRFD ϕt ≔ 0.75

Pn ≔ ϕt ⋅ Ae ⋅ Fu = 488.3288 kip
