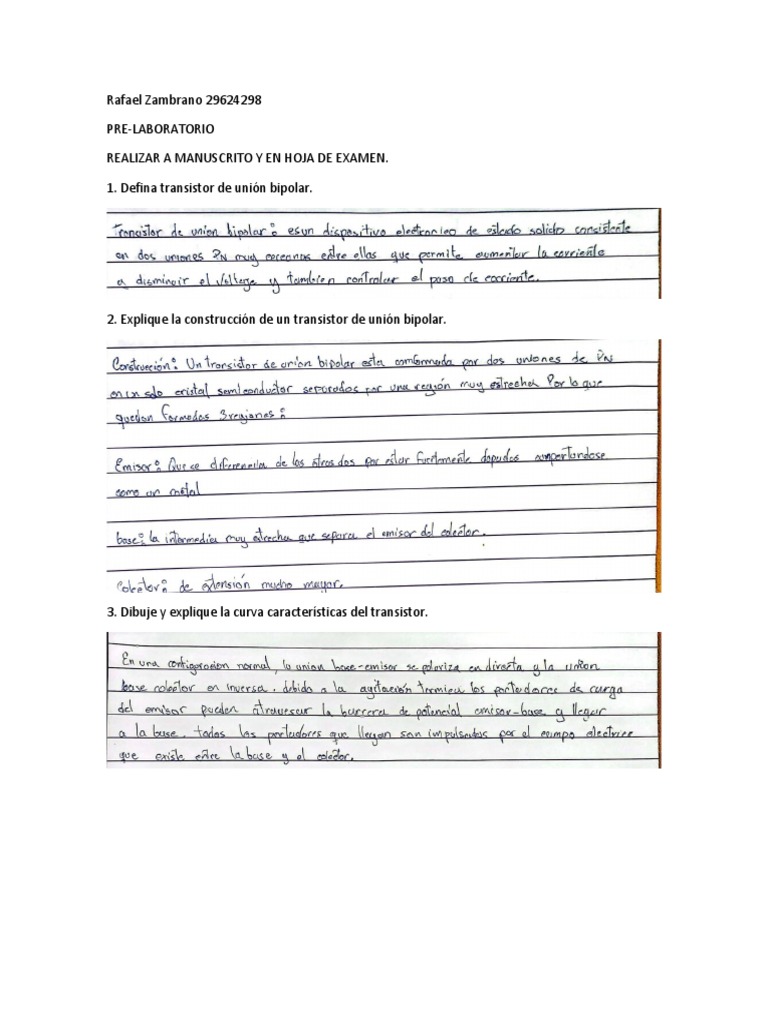

Rafael Zambrano 29624298

PRE-LABORATORIO

REALIZAR A MANUSCRITO Y EN HOJA DE EXAMEN.

1. Defina transistor de unión bipolar.

2. Explique la construcción de un transistor de unión bipolar.

3. Dibuje y explique la curva características del transistor.

4. Determine que es Base, Colector, Emisor y Beta de un transistor.

5. Investigue 3 hojas técnicas de transistor de unión bipolar y determine Beta y limites de

operación.
6. Indique como medir el beta de un transistor con un multimetro.

* Identificar los terminales del transistor B = Base / E = Emisor / C = Colector.

* Configurar el multímetro para medir el Beta del transistor girando la perilla para que apunte a
Beta o HFE.

* Colocar las patas del transistor (Base/Emisor/Colector) en el multímetro digital, generalmente

tiene un toma para insertarlo directamente.

* Leer el valor del Beta que muestre el multímetro en pantalla, un rango normal es entre 100 y
500 para transistores de baja señal, si el valor de lectura obtenido es muy bajo es probable que el
transistor este quemado.

7. ¿A qué se denomina Amplificador Emisor Común, Colector Común y Base Común?

8. Mencione que es el punto Q de un transistor y como se obtiene.

El punto de operación de un dispositivo, también conocido como punto de polarización, inactivo

punto, o punto Q, es el voltaje o la corriente de estado estable a una terminal especificado de un
dispositivo activo (un transistor o tubo de vacío) sin señal de entrada aplicada.

La elección del punto Q depende de la aplicación y es una parte crucial del proceso de diseño. El
punto Q deseado es una entrada a las ecuaciones de diseño de polarización de CC para el circuito.

Obtener el punto de trabajo Q de un dispositivo consiste básicamente en obtener el valor delas

diferentes tensiones y corrientes que se establecen como incógnitas en el funcionamiento el
mismo.

El método analítico, se basa en resolver el sistema de ecuaciones que se establece teniendo en

cuenta: las leyes de Kirchoff aplicadas a las tensiones y corrientes que definen el funcionamiento
del dispositivo; las ecuaciones que se obtienen del comportamiento del mismo, según la región de
funcionamiento (circuito equivalente); y las relaciones eléctricas del circuito de polarización usado.

Si se desea realizar el análisis gráfico, hay que disponer en primer lugar de las curvas de
funcionamiento del transistor (curvas características de entrada y salida), que se podrían obtener
también como representación de las ecuaciones que definen el comportamiento del transistor.
Sobre estas curvas se traza la denominada recta de carga en continua (impuesta por el circuito
eléctrico externo del transistor), y los puntos de intersección de esta recta con las curvas del
dispositivo establece los posibles puntos de trabajo Q.
ACTIVIDADES DE LABORATORIO.

PARTE I. ANALISIS DE CIRCUITOS CON TRANSISTOR.

1. Busque en el manual ECG el transistor 2N2222.

2. Monte el siguiente circuito e incorpore como entrada una señal cuadrada con periodo de
segundos.

3. Calcule la frecuencia.

4. Explique

1 1
La frecuencia es: 𝐹 = 𝑇 = 2 = 0.5ℎ𝑧

Este circuito funciona mediante un botón de encendido y apagado que apaga y prende el led cada
2 segundos. Como la onda es cuadrada permite que exista una circulación de corriente de base y
colector por el transistor lo que hace que durante el ciclo el led prenda y apague.
PARTE II.

AMPLIFICADOR DE VOLTAJES CON TRANSISTOR.

1. Monte un circuito amplificador emisor común con Vcc = 12 V; Rc = 1KΩ, Re = 470Ω, Beta =
100. Grafique. Para el cálculo de los condensadores utilice:

Vi = 0.1V / 1Khz Vbe = 0.7 V. RL = 1 KΩ.

Nota: falto una parte de la figura en el montaje pero según lo visto y experimentado no afecta el
resultado.

Rca= Rc Rl=1k 1k=500Ω

Rcd=Rc+Re=1k+470=1470Ω

Lc= vcc/(Rca+Rcd)= 12/(500+1470) = 6.09mA

Vce=lc x Rca= 6.09m x 500= 3.05V

Vcc´=2 x Vcc=6.1V

Rb= 0.1 x β x Re=0.1 x 100 x 470 =4.7KΩ

Vbb= Vbe + lc x (1.1 x Re)= 0.7 +6.09m x (1.1 x 470) =3.85V

R1 = Rb /(1-Vbb/Vcc) = 4.7K/ (1-3.85/12) = 6.9KΩ

R2= Vcc x 0 Rb/Vbb = 12 x 4.7K /3.85= 14.65

Mida: Vce: 4.97V Ic: 5.99mA

Q:
PARTE III. DISEÑO DE CIRCUITOS CON TRANSISTORES.

Se tiene como entrada una fotoresistencia. Si hay luz se debe encender una lámpara que indique
que el sistema esta operativo pero en modo de descanso. Si oscurece el sistema debe apagar la
lámpara. Establezca usted los niveles de tensión necesarios para determinar claridad / oscuridad.
Simule el Circuito

Se utilizara un diodo led típico de 2V con 20mA y también un fotoresistor

Configuración del fotoresistor:

1000lux= 339 Ω 400lux= 745Ω y 100lux= 2.45Ω

Led encendido a partir de 1000lux = Vbe=0.7V si Rldr=339 Ω

Vcc- 10 x lb x Rldr-0.7=0

Lb= (12-0.7)/ (10 x 339)= 3.33mA

por lo que R1 es:

R1= Vbe/ (9 x lb) = 0.7/0.03=23.33 Ω

Ahora RC

Rc= (Vcc -Vled)/Lled = (12-2)/ 0.02= 500 Ω

1000 lux =

800 lux=
POST-LABORATORIO 1.

Defina condensadores de paso y de acoplamiento.

De paso: Un capacitor que filtra la señal de CA, elimina el ruido y proporciona una señal de CC, se
conoce como un capacitor de derivación. El capacitor conectado en la siguiente figura es un
capacitor de paso evitando el ruido de CA y permitiendo señal CC pura pase a través del
componente.

De acoplamiento: Un condensador de acoplo (también llamado un condensador de acoplamiento)

es un condensador que se utiliza para acoplar o enlazar sólo la señal de CA de un elemento de
circuito a otro. El condensador bloquea la entrada de la señal de CC del segundo elemento y, por
lo tanto, sólo pasa la señal de CA.

Diseñe el circuito equivalente con parámetros híbridos.
