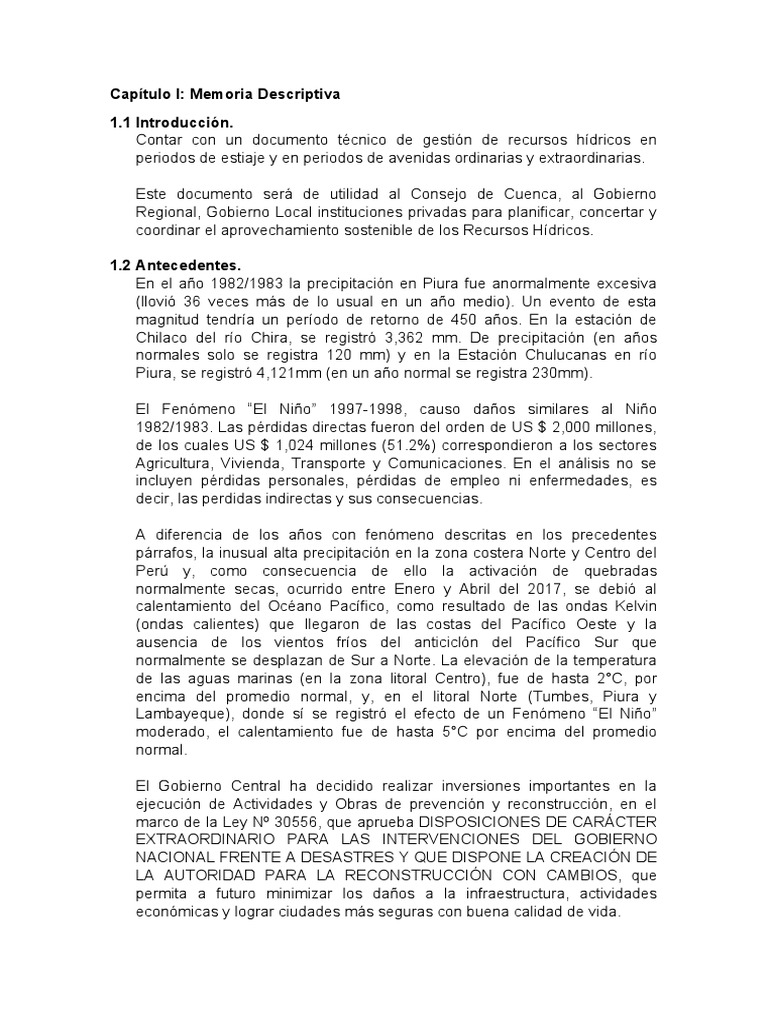

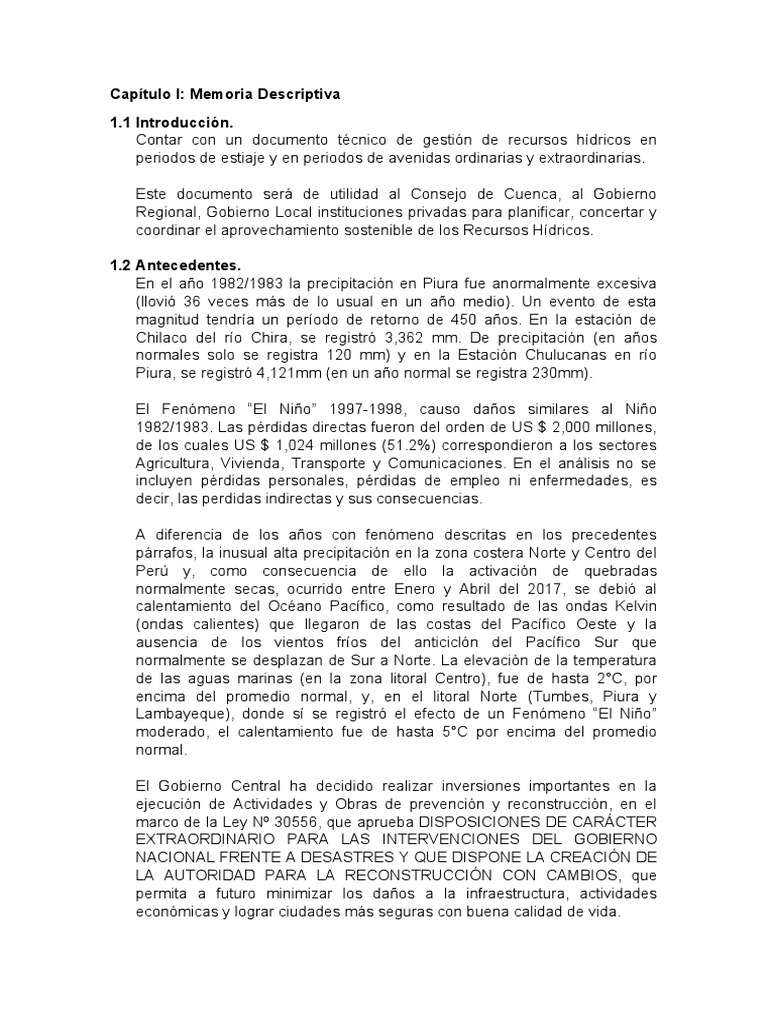

Capítulo I: Memoria Descriptiva

1.1 Introducción.
Contar con un documento técnico de gestión de recursos hídricos en
periodos de estiaje y en periodos de avenidas ordinarias y extraordinarias.

Este documento será de utilidad al Consejo de Cuenca, al Gobierno

Regional, Gobierno Local instituciones privadas para planificar, concertar y
coordinar el aprovechamiento sostenible de los Recursos Hídricos.

1.2 Antecedentes.
En el año 1982/1983 la precipitación en Piura fue anormalmente excesiva
(llovió 36 veces más de lo usual en un año medio). Un evento de esta
magnitud tendría un período de retorno de 450 años. En la estación de
Chilaco del río Chira, se registró 3,362 mm. De precipitación (en años
normales solo se registra 120 mm) y en la Estación Chulucanas en río
Piura, se registró 4,121mm (en un año normal se registra 230mm).

El Fenómeno “El Niño” 1997-1998, causo daños similares al Niño

1982/1983. Las pérdidas directas fueron del orden de US $ 2,000 millones,
de los cuales US $ 1,024 millones (51.2%) correspondieron a los sectores
Agricultura, Vivienda, Transporte y Comunicaciones. En el análisis no se
incluyen pérdidas personales, pérdidas de empleo ni enfermedades, es
decir, las perdidas indirectas y sus consecuencias.

A diferencia de los años con fenómeno descritas en los precedentes

párrafos, la inusual alta precipitación en la zona costera Norte y Centro del
Perú y, como consecuencia de ello la activación de quebradas
normalmente secas, ocurrido entre Enero y Abril del 2017, se debió al
calentamiento del Océano Pacífico, como resultado de las ondas Kelvin
(ondas calientes) que llegaron de las costas del Pacífico Oeste y la
ausencia de los vientos fríos del anticiclón del Pacífico Sur que
normalmente se desplazan de Sur a Norte. La elevación de la temperatura
de las aguas marinas (en la zona litoral Centro), fue de hasta 2°C, por
encima del promedio normal, y, en el litoral Norte (Tumbes, Piura y
Lambayeque), donde sí se registró el efecto de un Fenómeno “El Niño”
moderado, el calentamiento fue de hasta 5°C por encima del promedio
normal.

El Gobierno Central ha decidido realizar inversiones importantes en la

ejecución de Actividades y Obras de prevención y reconstrucción, en el
marco de la Ley Nº 30556, que aprueba DISPOSICIONES DE CARÁCTER
EXTRAORDINARIO PARA LAS INTERVENCIONES DEL GOBIERNO
NACIONAL FRENTE A DESASTRES Y QUE DISPONE LA CREACIÓN DE
LA AUTORIDAD PARA LA RECONSTRUCCIÓN CON CAMBIOS, que
permita a futuro minimizar los daños a la infraestructura, actividades
económicas y lograr ciudades más seguras con buena calidad de vida.
1.3 Objetivos.
Los presentes Términos de Referencia tiene por objeto: el Servicio
denominado: ficha técnica definitiva del servicio “REHABILITACIÓN DIQUE
DERECHO DEL RIO PIURA - BAJO PIURA KM 0+000 AL KM 38+500”.
1.4 Meta.
Mejorar temporalmente la capacidad del cauce del rio con el propósito de
mitigar los daños que podrían sobrevenir por la probable ocurrencia de
lluvias y caudales extraordinarias, como lo sucedido entre los meses de
enero a abril del 2017, y con ello reducir los riesgos de inundaciones, por la
ocurrencia de eventos hidro climáticos extremos.

Capítulo 2: Información Básica

2.1 Ubicación en el ámbito de trabajo.
El Sector Rio Piura – Bajo Piura, comprende los Distritos de PIURA -
CATACAOS - LA ARENA - EL TALLÁN - BERNAL - CRISTO NOS VALGA,
donde se encuentran las localidades más afectadas como son: La Legua,
Alto los More, Canizal, El Tallán, Sinchao, Piedral, Pozo Oscuro, Cristo Nos
Valga. Todos en la Región Piura.

Características del rio Piura

El río Piura nace a 3.600 m, como río Huarmaca, en la divisoria de la
cuenca del río Huancabamba, en la provincia del mismo nombre, donde
inicia su recorrido cruzando las provincias de Morropón y Piura. Su cauce
de 280 km tiene una dirección general de sur a norte, con curvatura desde
la quebrada San Francisco hasta la caída de Curumuy, (donde se produce
el aporte de un caudal regularizado por la represa de Poechos) luego en
dirección sur-oeste hasta llegar a su desembocadura al océano Pacífico, en
la bahía de Sechura, a través del estuario de Virrilá.
La cuenca hidrográfica tiene una superficie aproximada de 12.216 km²,
desde su naciente hasta su desembocadura en el océano Pacífico, por el
estuario de Virrilá
La pendiente media del río Piura entre la laguna Ramón y la ciudad
de Piura es de 0,03%, y entre Piura y Tambogrande de 0,08%. Aquí
termina lo que comúnmente se denomina parte baja de la cuenca. La
cuenca media se extiende entre Tambogrande y la confluencia del río San
Martín. Las pendientes entre Tambogrande y Malacasí son del 0,13%, y
 entre Malacasí y el punto de confluencia del río Piura y San Martín 0,35%.
Sus afluentes a partir de la cota 300 m, tienen una pendiente media del
10%, llegando en las partes altas hasta el 15%, en lo que se configura la
parte alta de la cuenca.

2.2 Accesos y vías de comunicación.

En la zona del proyecto, ante la inundacion del Rio Piura las vias urbanas de
ambas margenes tambien se han visto afectadas. El servicio de transporte
urbano que une la ciudad Piura con el bajo piura tambien se vio afectado,
debido a que las empresas de transporte no pudieron circular sus unidades
asimismo los vehiculos particulares generando un mayor costo en el transporte
urbano al tener que desplazarse por otras vias.
2.3 Topografía.
Esta cuenca tiene una topografía variada. Al este, la región andina es más
accidentada, valles más o menos profundos han sido erosionados por las
aguas fluviales. Las mayores cumbres sobrepasan los 3,000 m, mientras
que el Paso de Porculla, al sureste del territorio, tiene sólo 2,138 msnm y
es el más bajo de los Andes Peruanos.
Encontramos llanuras aluviales en la zona del valle de costa (de 400
m.s.n.m. hacia abajo), terrazas aluviales en las zonas de valle tanto de la
parte alta como de la parte baja, valles estrechos y profundos en las partes
altas con gradientes que van de 20% a 75% a partir del caserío Barrios
ubicado a 310 m.s.n.m., valles más amplios y menos profundos en la parte
baja con gradientes que van de 0.5% a 20%. También encontramos
terrazas tectónicas, sobre todo en la parte alta a partir de los 600 m.s.n.m.
A medida que se asciende altitudinalmente encontramos colinas y
montañas de relieve no lineal. Los rasgos morfológicos anotados, son el
resultado de una larga evolución producida principalmente por el
tectonismo, el plutonismo y la erosión.

2.4 Beneficiarios
Con la construcción de diques con enrocado, descolmatacion y
rehabilitación y/o protección de los diques existentes los beneficiarios serán
los asentamientos humanos y tierras de cultivo existentes.
Capítulo 3: Descripción de propuesta.
3.1 reforzamiento del margen derecho con enrocado

“REHABILITACIÓN DIQUE DERECHO DEL RIO PIURA - BAJO PIURA KM 0+000 AL KM 38+500”.

Con la finalidad de evitar daños personales y materiales de las comunidades adyacentes, así
como los terrenos agrícolas desde altura del puente Bolognesi hasta las cercanías con la
comunidad de Pozo oscuro perteneciente al Distrito Cristo Nos Valga. Dandole prioridad de
enrocado para defensa ribereña a las zonas de meandros del río Piura dónde la erosión ataca
con mayor intensidad.

///

Enrocado para defensa del margen derecho del rio Piura en los sectores Piura-Simbila-
Catacaos.
Indicando las zonas de prioridad.
//

Enrocado para defensa del margen derecho del rio Piura en los sectores La Arena. Indicando
las zonas de prioridad.

////

Enrocado para defensa del margen derecho del rio Piura en los sectores El Tallan. Indicando las
zonas de prioridad.

////

Enrocado para defensa del margen derecho del rio Piura en los sectores Cristo Nos Valga, áreas
de cultivo del Piedra, pozo oscuro donde se encuentras las zonas afectadas. Indicando las
zonas de prioridad.
 3.3 equipo y maquinaria a utilizarse

Capítulo 4: presupuesto
4.1 resumen referencial de presupuesto a ejecutar
4.1.1 obras provisionales
Generalidades
De acuerdo con las especificaciones contenidas deberá proveer, ejecutar,
construir, instalar y mantener los trabajos preliminares para la ejecución
completa de la obra debiendo ejecutar estas de acuerdo al programa de
construcción propuesto, los trabajos consistirán sin ser limitativo en lo
siguiente:
 Suministrar y transportar al lugar de la obra todos los equipos de
construcción necesarios: maquinaria, repuestos, utensilios y demás
accesorios.
 Construir, mejorar y mantener los accesos necesarios a los frentes
de trabajo.
 Trabajos topográficos de replanteo y control de la obra.
 Desmontar todas las instalaciones provisionales a la conclusión de
la obra.
 Construcción e instalación de un cartel de obra.
4.1.1.01 Construcción de campamento provisional
 El ejecutor bajo este ítem procederá a instalar los campamentos y oficinas
provisionales que proporcionen a su personal adecuados ambientes de
trabajo y vivienda, compatibles con su condición de trabajadores, de
manera tal que las actividades cotidianas que se realicen durante el
periodo de ejecución de obra, se desarrollen sin ninguna dificultad.
El campamento conformado por almacenes, talleres y oficinas deberá estar
provistos de instalaciones eléctricas, agua potable, sanitario, desague y/o
otras instalaciones para el tratamiento de aguas negras, así mismo con su
mobiliario, enseres, menaje y facilidades necesarios para su
funcionamiento y comodidad de los usuarios.
El ejecutor acompañara fotos recientes de las zonas donde propone ubicar
dichos campamentos, así como de las áreas que se propone a utilizar para
otros servicios esta información será utilizada por el ingeniero supervisor
para determinar la recomposición general del área intervenida .
Los almacenes y talleres serán propuestos por el ejecutor según su
necesidad lo que presentara al supervisor para su aprobación.
El ejecutor deberá implementar un botiquín de primeros auxilios, a fin de
atender urgencias de salud del personal de la obra.
Desmontaje de campamentos: cuando la obra hay concluido, todos los
campamentos, depósitos y talleres deberán ser desmontados y todos los
lugares de emplazamiento restaurados a su condición original y adquirir un
aspecto limpio y presentable, concordante con el paisaje circundante,
debiendo el ejecutor efectuar dichos trabajos en forma obligatoria.
4.1.1.02 movilización y desmovilización de equipos
Descripción
El ejecutor transportara el equipo necesario para la ejecución de las actividades
Alcance de los trabajos
Para el transporte del equipo a la zona de los trabajos, se utilizaran caminos
existentes y durante esta actividad se evitara causar daños a terrenos y
propiedades de terceros.
El retiro de los equipos se efectuar de acuerdo a la terminación de los trabajos
según los plazos del programa de ejecución.
4.1.2.00 Trabajos preliminares
4.1.2.01 Limpieza desbroce y eliminación de vegetación
Descripción:
Consiste en el desbroce y limpieza del terreno natural en las áreas que
ocuparan las obras del proyecto y las zonas laterales reservadas para el libre
paso de los vehículos y maquinaria, que se encuentran cubiertas de rastrojo,
maleza, bosque, pastos, cultivos etc. Incluyendo la remoción de tacones,
raíces, escombros y basuras, de modo que al terreno quede limpio y libre de
toda vegetación y su superficie resulte apta para iniciar los demás trabajos
relativos al proyecto.
El trabajo incluye también la eliminación y disposición final dentro o fuera de la
zona del proyecto de todos los materiales provenientes de las operaciones de
desbroce y limpieza previa autorización del Ing. supervisor atendiendo las
normas y disposiciones legales vigentes.
El volumen obtenido por esta labor no se depositara por ningún motivo en
lugares donde interrumpa alguna vía altamente transitada o zonas que sean
utilizadas por la población como acceso o terrenos de cultivo, ni cursos de
agua, salo el Ing. supervisor lo autoriza por circunstancias de fuerza mayor.
Durante la ejecución d los trabajos el supervisor efectuara los siguientes
controles principales:
 Verificar que el ejecutor disponga de todos los permisos requeridos.
 Comprobar el estado y funcionamiento del equipo utilizado por el
ejecutor.
 Verificar la eficiencia y seguridad de los procedimientos aplicados por el
ejecutor.
 Vigilar el cumplimiento de los programas de trabajo.

4.1.2.02 Trazos y replanteos topográficos

Descripción
El ejecutor realizara todos los trabajos topográficos para efectuar el trazo y las
acciones necesarias para realizar el metrado de las actividades
correspondientes al movimiento de tierras.
Alcance de los trabajos
Comprende el suministro de la mano de obra, materiales, equipo y todas las
operaciones necesarias para realizar el trazo y replanteo.
Antes de iniciar los trabajos en el terreno el ejecutor está obligado a revisar el
control de todos los datos topográficos indicados en los ´planos definitivos y
corregir los mismos.
El ejecutor realizara el replanteo general de la zona de los trabajos y será de su
responsabilidad la conservación, remplazo si fuera necesario y de la ejecución
de cualquier levantamiento topográfico.
4.1.3. MOVIMIENTO DE TIERRAS
GENERALIDADES
Los trabajos que comprende este ítem abarcan el suministro, operación y mantenimiento de
todos los equipos y herramientas, así como también el empleo de la mano de obra, material y
combustible que fueran necesarios para realizar los trabajos.

4.4.1.01

ENROCADO DE PROTECCIÓN PARA DIQUE

Las presentes partidas corresponden las actividades concernientes al requerimiento de roca a

cantera, transporte, carguío y acomodo del enrocado tanto en el talud como en la uña del
dique.

El enrocado acomodado será utilizado en los diques del margen derecho del río Piura.

Los insumos consideran los costos de requerimiento a cantera, transporte, carguío y acomodo
del enrocado.

La granulometría de la roca contendrá fragmentos con tamaños variables para cubrir la mayor
parte de los intersticios del cuerpo del enrocado quedando todo como un bloque macizo (sin
movimiento relativo)

El material que se utilice para enrocado debe tener una buena resistencia al desgaste por
abrasión de grado “A”, es decir con menos de 35% de pérdida en peso después de 500
revoluciones mediante el ensayo de los Ángeles o en todo caso previa aprobación del Ing.
SUPERVISOR

La colocación se efectuará con retroexcavadora y con el apoyo de mano de obra, de modo que
las superficies terminadas presenten una superficie lo más uniforme posible.

El revestimiento de la cara húmeda se hará posteriormente al llenado de la uña y conforme se

vaya elevando el prisma hasta llegar a la altura de diseño, pudiendo efectuar alguna
combinación, como es, ejecutar paralelamente el llenado de la uña y una parte de prisma o
cuerpo del dique.

Método de medición:

El volumen por el cual se pagará será el número de metros cúbicos de roca debidamente
colocado siguiendo las indicaciones establecidas en la presente especificación, los planos del
proyecto y/o a las indicaciones efectuadas por el Ing. SUPERVISOSR, medidas en su posición
final.

Proyecto y/o a las indicaciones por el Ing. Supervisor, medidas en su posición final.

4.2 Presupuessto

5. CONCLUSIONES Y RECOMENDACIONES

5.1 CONCLUSIONES

5.1.1. El tramo de la cuenca del río Piura ubicado entre las coordenadas UTM. WGS84 – 17S
541421E - 9425128N (referencia puente Bolognesi) y 540951E - 9398151N (POZO OSCURO)
necesita rehabilitación del dique del margen derecho para evitar destrucción del mismo y
posteriores desastres dando como consecuencia la perdidas personales o materiales.

Para la ejecución de los trabajos se requiere un Presupuesto referencial de S/. 7,566,206.82

Nuevos Soles.
Los trabajos consisten en: Enrocado del talud del dique del margen derecho del río Piura con
materiales extraídos de cantera, Rehabilitación de los diques existentes y descolmatación en
zonas de prioridad.

5.1.2. La rehabilitación del dique del margen derecho del río Piura será con el mismo material
del río Piura y posterior enrocado del mismo, materiales que serán extraídos de cantera.

5.2. RECOMENDACIONES

5.2.1. Realizar coordinaciones con el Gobierno Regional y gobiernos Locales para hacer llegar la
identificación de puntos vulnerables, sugiriendo que del total de puntos críticos identificados
para la rehabilitación del dique del margen derecho del río Piura se necesitará un plazo no
menor a 30 días calendarios.
PIURA: MARGEN DERECHO

PIURA: MARGEN DERECHO

LA LEGUA: MARGEN DERECHO

SIMBILA: MARGEN DERECHO

CATACAOS: MARGEN DERECHO

LA ARENA: MARGEN DERECHO

POZO OSCURO - TALLAN: MARGEN DERECHO
