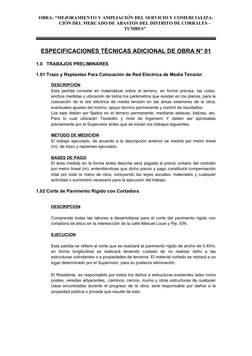

OBRA: “MEJORAMIENTO Y AMPLIACIÓN DEL SERVICIO Y COMERCIALIZA-
CIÓN DEL MERCADO DE ABASTOS DEL DISTRITO DE CORRALES –
TUMBES”
ESPECIFICACIONES TÉCNICAS ADICIONAL DE OBRA N° 01
1.0 TRABAJOS PRELIMINARES
1.01 Trazo y Replanteo Para Colocación de Red Eléctrica de Media Tensión
DESCRIPCIÓN
Esta partida consiste en materializar sobre el terreno, en forma precisa, las cotas,
anchos medidas y ubicación de todos los parámetros que existan en los planos, para la
colocación de la red eléctrica de media tensión en las áreas exteriores de la obra,
eventuales ajustes del mismo, apoyo técnico permanente y control de resultados.
Los ejes deben ser fijados en el terreno permanente, mediante estacas, balizas, etc.
Para lo cual utilizarán Teodolito y nivel de Ingeniero Y deben ser aprobadas
previamente por el Supervisor antes que se inicien los trabajos siguientes.
METODO DE MEDICIÓN
El trabajo ejecutado, de acuerdo a la descripción anterior se medirá por metro lineal
(m). de trazo y replanteo ejecutado.
BASES DE PAGO
El área medida en la forma antes descrita será pagada al precio unitario del contrato
por metro lineal (m); entendiéndose que dicho precio y pago constituirá compensación
total por toda la mano de obra, incluyendo las leyes sociales, materiales y cualquier
actividad o suministro necesario para la ejecución del trabajo.
1.02 Corte de Pavimento Rígido con Cortadora
DESCRIPCION
Comprende todas las labores a desarrollarse para el corte del pavimento rígido con
cortadora de disco en la intersección de la calle Manuel Louis y Pje. S/N.
EJECUCION
Esta partida se refiere al corte que se realizará al pavimento rígido de ancho de 0.40m;
en forma longitudinal se realizará teniendo cuidado de no realizar daño a las
estructuras colindantes o a propiedades de terceros. El material cortado se retirará a un
lugar determinado por el Supervisor, para su posterior eliminación.
El Residente, es responsable por todos los daños a estructuras existentes tales como
postes, veredas adyacentes, .caminos, cercos, muros y otras estructuras de cualquier
clase encontradas durante el progreso de la obra, será responsable por daños a la
propiedad pública o privada que resulte de esto.
OBRA: “MEJORAMIENTO Y AMPLIACIÓN DEL SERVICIO Y COMERCIALIZA-
CIÓN DEL MERCADO DE ABASTOS DEL DISTRITO DE CORRALES –
TUMBES”
METODO DE MEDICIÓN:
La medición será por metro cúbico ( m ) de corte de pavimento rígido, medidos en su
posición original.
La medición de dicho pago, constituye la compensación total por la mano de obra,
suministro de materiales hasta el lugar de ubicación de las obras, equipos y
herramientas, para la correcta ejecución de la partida.
1.03 Desmontaje de Adoquines en Pavimento Articulado
DESCRIPCION
Comprende los trabajos de desmontaje de adoquines de concreto de color gris de E=4
cm; en el Pje. S/N. que serán colocados en un lugar por autorización del supervisor
para luego ser colocados en su respectivo lugar; después de haber realizado los
trabajos de colocación de la red eléctrica de media tensión en sub suelo.
EJECUCION
El desmontaje comprende la utilización de equipos y herramientas manuales para el
desmontaje y reposición de los mismos.
El contratista, es responsable por todos los daños a estructuras existentes tales como
postes, veredas adyacentes, .caminos, cercos, muros y otras estructuras de cualquier
clase encontradas durante el progreso de la obra, será responsable por daños a la
propiedad pública o privada que resulte de esto.
METODO DE MEDICIÓN:
La medición será por metro cuadrado ( m2 ) de desmontaje de adoquines en el pje.
S/N.
La medición de dicho pago, constituye la compensación total por la mano de obra,
suministro de materiales hasta el lugar de ubicación de las obras, equipos y
herramientas, para la correcta ejecución de la partida.
1.04 Corte de Vereda Existente con Cortadora E=0.10m
DESCRIPCION
Comprende todas las labores a desarrollarse para cortar la vereda con disco de
E=0.10m; para la remoción y/o demolición manual de veredas con martillo neumático
de ancho A=0.40 m de zanja para colocación de red eléctrica de media tensión.
EJECUCION
Esta partida se al corte manual con equipo liviano (cortadora con disco) para cortar la
vereda de ancho 0.40m; este corte se ejecutará al centro de la vereda sin tener que
afectar a las cajas de agua y desagüe o algún elemento de conexión en veredas. se
OBRA: “MEJORAMIENTO Y AMPLIACIÓN DEL SERVICIO Y COMERCIALIZA-
CIÓN DEL MERCADO DE ABASTOS DEL DISTRITO DE CORRALES –
TUMBES”
está considerando un espesor de vereda de 10 cm. las cuales se indica en el plano de
demolición de veredas.
Estos cortes se realizará teniendo cuidado de no realizar daño a las estructuras
colindantes o a propiedades de terceros. El material cortado (Concreto simple) se
retirará a un lugar determinado por el Supervisor, para su posterior eliminación.
El contratista, es responsable por todos los daños a estructuras existentes tales como
postes, puentes, .caminos, cercos, muros y otras estructuras de cualquier clase
encontradas durante el progreso de la obra, será responsable por daños a la
propiedad pública o privada que resulte de esto.
METODO DE MEDICION
La medición será por metro lineal ( m ) de corte de vereda existente de e=0.10m..
La medición de dicho pago, constituye la compensación total por la mano de obra,
suministro de materiales hasta el lugar de ubicación de las obras, equipos y
herramientas, para la correcta ejecución de la partida.
1.05 Demolición de Vereda, con Martillo Neumático
DESCRIPCION
Comprende todas las labores a desarrollarse para la remoción y/o demolición manual
de veredas con martillo neumático para colocación de red eléctrica de media tensión en
la calle manuel Louis.
EJECUCION
Esta partida se refiere a la demolición manual, para el caso de las veredas se está
considerando un espesor de losa promedio de 10 cm. las cuales se indica en el plano
de demolición de veredas, así mismo se considera un espesor de 10 cm. La demolición
será de un ancho de A=0.40m; en la calle Manuel Louis.
Estas demolición se realizará teniendo cuidado de no realizar daño a las estructuras
colindantes o a propiedades de terceros. El material demolido se retirará a un lugar
determinado por el Supervisor, para su posterior eliminación.
El contratista, es responsable por todos los daños a estructuras existentes tales como
postes, cajas de agua, cajas de desague,grifos de agua, buzones, cercos, muros y
otras estructuras de cualquier clase encontradas durante el progreso de la obra, será
responsable por daños a la propiedad pública o privada que resulte de esto.
METODO DE MEDICION
La medición será por metro cuadrado (m2) de demolición de veredas, medidos en su
posición original.
OBRA: “MEJORAMIENTO Y AMPLIACIÓN DEL SERVICIO Y COMERCIALIZA-
CIÓN DEL MERCADO DE ABASTOS DEL DISTRITO DE CORRALES –
TUMBES”
La medición de dicho pago, constituye la compensación total por la mano de obra,
suministro de materiales hasta el lugar de ubicación de las obras, equipos y
herramientas, para la correcta ejecución de la partida.

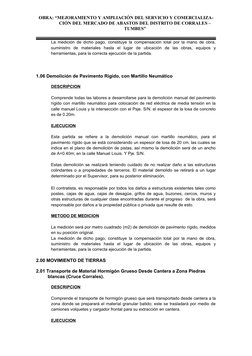

1.06 Demolición de Pavimento Rígido, con Martillo Neumático
DESCRIPCION
Comprende todas las labores a desarrollarse para la demolición manual del pavimento
rígido con martillo neumático para colocación de red eléctrica de media tensión en la
calle manuel Louis y la intersección con el Psje. S/N. el espesor de la losa de concreto
es de 0.20m.
EJECUCION
Esta partida se refiere a la demolición manual con martillo neumático, para el
pavimento rígido que se está considerando un espesor de losa de 20 cm. las cuales se
indica en el plano de demolición de pistas, así mismo la demolición será de un ancho
de A=0.40m; en la calle Manuel Louis. Y Pje. S/N.
Estas demolición se realizará teniendo cuidado de no realizar daño a las estructuras
colindantes o a propiedades de terceros. El material demolido se retirará a un lugar
determinado por el Supervisor, para su posterior eliminación.
El contratista, es responsable por todos los daños a estructuras existentes tales como
postes, cajas de agua, cajas de desagüe, grifos de agua, buzones, cercos, muros y
otras estructuras de cualquier clase encontradas durante el progreso de la obra, será
responsable por daños a la propiedad pública o privada que resulte de esto.
METODO DE MEDICION
La medición será por metro cuadrado (m2) de demolición de pavimento rígido, medidos
en su posición original.
La medición de dicho pago, constituye la compensación total por la mano de obra,
suministro de materiales hasta el lugar de ubicación de las obras, equipos y
herramientas, para la correcta ejecución de la partida.
2.00 MOVIMIENTO DE TIERRAS
2.01 Transporte de Material Hormigón Grueso Desde Cantera a Zona Piedras
blancas (Cruce Corrales).
DESCRIPCION
Comprende el transporte de hormigón grueso que será transportado desde cantera a la
zona donde se preparará el material granular batido; este se trasladará por medio de
camiones volquetes y cargador frontal para su extracción en cantera.
EJECUCION
OBRA: “MEJORAMIENTO Y AMPLIACIÓN DEL SERVICIO Y COMERCIALIZA-
CIÓN DEL MERCADO DE ABASTOS DEL DISTRITO DE CORRALES –
TUMBES”
El material será extraído de cantera con cargador frontal y excavadora de oruga para
luego subido a la tolva y ser trasladado en camiones volquetes a la zona de
preparación del material granular para la obra.
METODO DE MEDICION
La medición será por metro cúbico (m3) de material hormigón transportado a la zona de
preparación y batido.
La medición de dicho pago, constituye la compensación total por la mano de obra,
suministro de materiales hasta el lugar de ubicación de las obras, equipos y
herramientas, para la correcta ejecución de la partida.
2.02 Transporte de Material Propio desde Obra a Zona Piedras Blancas (Cruce
Corrales)
DESCRIPCION
Comprende el transporte de material propio producto de la excavación en obra que
será transportado desde la obra a la zona donde se preparará el material granular
batido con camión cisterna y cargador frontal; este se trasladará por medio de
camiones volquetes y cargador frontal para su extracción en cantera.
EJECUCION
El material será extraído desde obra con cargador frontal y camiones volquetes al lugar
de preparación de material batido.
METODO DE MEDICION
La medición será por metro cúbico (m3) de material propio transportado a la zona de
preparación y batido.
La medición de dicho pago, constituye la compensación total por la mano de obra,
suministro de materiales hasta el lugar de ubicación de las obras, equipos y
herramientas, para la correcta ejecución de la partida.
2.03 Batido de Materiales P/Rellenos
DESCRIPCION
Esta partida consistirá en el batido del material conformado con el 40% de material
propio producto de la excavación en obra más el 60% de hormigón grueso para la
conformación del relleno para la edificación. Así mismo está contemplado la
participación de maquinaria como camión volquete, cargador frontal, camión cisterna y
operarios.
EJECUCION
OBRA: “MEJORAMIENTO Y AMPLIACIÓN DEL SERVICIO Y COMERCIALIZA-
CIÓN DEL MERCADO DE ABASTOS DEL DISTRITO DE CORRALES –
TUMBES”

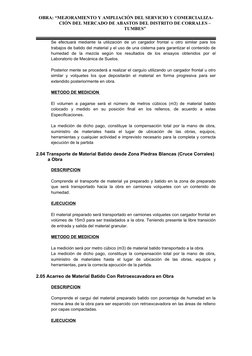

Se efectuará mediante la utilización de un cargador frontal u otro similar para los
trabajos de batido del material y el uso de una cisterna para garantizar el contenido de
humedad de la mezcla según los resultados de los ensayos obtenidos por el
Laboratorio de Mecánica de Suelos.
Posterior mente se procederá a realizar el carguío utilizando un cargador frontal u otro
similar y volquetes los que depositarán el material en forma progresiva para ser
extendido posteriormente en obra.
METODO DE MEDICION
El volumen a pagarse será el número de metros cúbicos (m3) de material batido
colocado y medido en su posición final en los rellenos, de acuerdo a estas
Especificaciones.
La medición de dicho pago, constituye la compensación total por la mano de obra,
suministro de materiales hasta el lugar de ubicación de las obras, equipos,
herramientas y cualquier actividad e imprevisto necesario para la completa y correcta
ejecución de la partida
2.04 Transporte de Material Batido desde Zona Piedras Blancas (Cruce Corrales)
a Obra
DESCRIPCION
Comprende el transporte de material ya preparado y batido en la zona de preparado
que será transportado hacia la obra en camiones volquetes con un contenido de
humedad.
EJECUCION
El material preparado será transportado en camiones volquetes con cargador frontal en
volúmes de 15m3 para ser trasladados a la obra. Teniendo presente la libre transición
de entrada y salida del material granular.
METODO DE MEDICION
La medición será por metro cúbico (m3) de material batido transportado a la obra.
La medición de dicho pago, constituye la compensación total por la mano de obra,
suministro de materiales hasta el lugar de ubicación de las obras, equipos y
herramientas, para la correcta ejecución de la partida.
2.05 Acarreo de Material Batido Con Retroexcavadora en Obra
DESCRIPCION
Comprende el cargui del material preparado batido con porcentaje de humedad en la
misma área de la obra para ser esparcido con retroexcavadora en las áreas de relleno
por capas compactadas.
EJECUCION
OBRA: “MEJORAMIENTO Y AMPLIACIÓN DEL SERVICIO Y COMERCIALIZA-
CIÓN DEL MERCADO DE ABASTOS DEL DISTRITO DE CORRALES –
TUMBES”

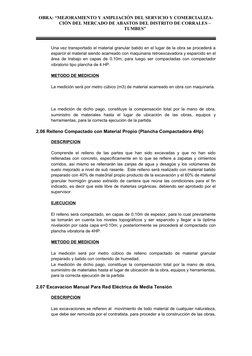

Una vez transportado el material granular batido en el lugar de la obra se procederá a
esparcir el material siendo acarreado con maquinaria retroexcavadora y esparcido en el
área de trabajo en capas de 0.10m; para luego ser compactadas con compactador
vibratorio tipo plancha de 4 HP.
METODO DE MEDICION
La medición será por metro cúbico (m3) de material acarreado en obra con maquinaria.
La medición de dicho pago, constituye la compensación total por la mano de obra,
suministro de materiales hasta el lugar de ubicación de las obras, equipos y
herramientas, para la correcta ejecución de la partida.
2.06 Relleno Compactado con Material Propio (Plancha Compactadora 4Hp)
DESCRIPCION
Comprende el relleno de las partes que han sido excavadas y que no han sido
rellenadas con concreto, específicamente en lo que se refiere a zapatas y cimientos
corridos, así mismo se rellenarán las zanjas de agua y desagüe y los volúmenes de
suelo mejorado a nivel de sub rasante. Este relleno será realizado con material batido
preparado con 40% de mate3rial propio producto de la excavación y el 60% de material
granular hormigón grueso extraído de cantera que reúna las condiciones para el fin
indicado, es decir que este libre de materias orgánicas, debiendo ser aprobado por el
supervisor.
EJECUCION
El relleno será compactado, en capas de 0.10m de espesor, para lo cual previamente
se tomarán en cuenta los niveles topográficos y ser esparcido y llegar a la óptima
nivelación por cada capa e=0.10m; y posteriormente se procederá al compactado con
plancha vibratoria de 4HP.
METODO DE MEDICION
La medición será por metro cúbico de relleno compactado de material granular
preparado y batido con contenido de humedad.
La medición de dicho pago, constituye la compensación total por la mano de obra,
suministro de materiales hasta el lugar de ubicación de la obra, equipos y herramientas,
para la correcta ejecución de la partida.
2.07 Excavacion Manual Para Red Eléctrica de Media Tensión
DESCRIPCION
Las excavaciones se refieren al movimiento de todo material de cualquier naturaleza,
que debe ser removida por el contratista, para proceder a la construcción de las obras,
OBRA: “MEJORAMIENTO Y AMPLIACIÓN DEL SERVICIO Y COMERCIALIZA-
CIÓN DEL MERCADO DE ABASTOS DEL DISTRITO DE CORRALES –
TUMBES”

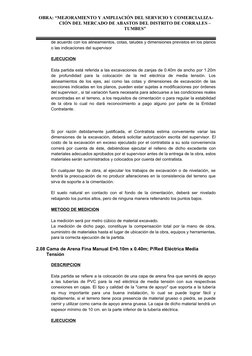

de acuerdo con los alineamientos, cotas, taludes y dimensiones previstos en los planos
o las indicaciones del supervisor
EJECUCION
Esta partida está referida a las excavaciones de zanjas de 0.40m de ancho por 1.20m
de profundidad para la colocación de la red eléctrica de media tensión. Los
alineamientos de los ejes, así como las cotas y dimensiones de excavación de las
secciones indicadas en los planos, pueden estar sujetas a modificaciones por órdenes
del supervisor., si tal variación fuera necesaria para adecuarse a las condiciones reales
encontradas en el terreno, a los requisitos de cimentación o para regular la estabilidad
de la obra lo cual no dará reconocimiento a pago alguno por parte de la Entidad
Contratante.
Si por razón debidamente justificada, el Contratista estima conveniente variar las
dimensiones de la excavación, deberá solicitar autorización escrita del supervisor. El
costo de la excavación en exceso ejecutado por el contratista a su sola conveniencia
correrá por cuenta de éste, debiéndose ejecutar el relleno de dicho excedente con
materiales adecuados aprobados por el supervisor antes de la entrega de la obra, estos
materiales serán suministrados y colocados por cuenta del contratista.
En cualquier tipo de obra, al ejecutar los trabajos de excavación o de nivelación, se
tendrá la preocupación de no producir alteraciones en la consistencia del terreno que
sirva de soporte a la cimentación.
El suelo natural en contacto con el fondo de la cimentación, deberá ser nivelado
rebajando los puntos altos, pero de ninguna manera rellenando los puntos bajos.
METODO DE MEDICION
La medición será por metro cúbico de material excavado.
La medición de dicho pago, constituye la compensación total por la mano de obra,
suministro de materiales hasta el lugar de ubicación de la obra, equipos y herramientas,
para la correcta ejecución de la partida.
2.08 Cama de Arena Fina Manual E=0.10m x 0.40m; P/Red Eléctrica Media
Tensión
DESCRIPCION
Esta partida se refiere a la colocación de una capa de arena fina que servirá de apoyo
a las tuberías de PVC para la red eléctrica de media tensión con sus respectivas
conexiones en cajas. El tipo y calidad de la "cama de apoyo" que soporta a la tubería
es muy importante para una buena instalación, lo cual se puede lograr fácil y
rápidamente, si el terreno tiene poca presencia de material grueso o piedra, se puede
cernir y utilizar como cama de apoyo arena gruesa. La capa de dicho material tendrá un
espesor mínimo de 10 cm. en la parte inferior de la tubería eléctrica.
EJECUCION
OBRA: “MEJORAMIENTO Y AMPLIACIÓN DEL SERVICIO Y COMERCIALIZA-
CIÓN DEL MERCADO DE ABASTOS DEL DISTRITO DE CORRALES –
TUMBES”

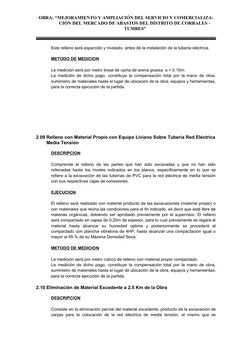

Este relleno será esparcido y nivelado, antes de la instalación de la tubería eléctrica.
METODO DE MEDICION
La medición será por metro lineal de cama de arena gruesa e = 0.10m.
La medición de dicho pago, constituye la compensación total por la mano de obra,
suministro de materiales hasta el lugar de ubicación de la obra, equipos y herramientas,
para la correcta ejecución de la partida.
2.09 Relleno con Material Propio con Equipo Liviano Sobre Tuberia Red Eléctrica
Media Tensión
DESCRIPCION
Comprende el relleno de las partes que han sido excavadas y que no han sido
rellenadas hasta los niveles indicados en los planos, específicamente en lo que se
refiere a la excavación de las tuberías de PVC para la red eléctrica de media tensión
con sus respectivas cajas de conexiones.
EJECUCION
El relleno será realizado con material producto de las excavaciones (material propio) o
con materiales que reúna las condiciones para el fin indicado, es decir que esté libre de
materias orgánicas, debiendo ser aprobado previamente por el supervisor. El relleno
será compactado en capas de 0.20m de espesor, para lo cual previamente se regara el
material hasta alcanzar su humedad optima y posteriormente se procederá al
compactado con plancha vibratoria de 4HP, hasta alcanzar una compactación igual o
mayor al 95 % de su Máxima Densidad Seca.
METODO DE MEDICION
La medición será por metro cúbico de relleno con material propio compactado.
La medición de dicho pago, constituye la compensación total por la mano de obra,
suministro de materiales hasta el lugar de ubicación de la obra, equipos y herramientas,
para la correcta ejecución de la partida.
2.10 Eliminación de Material Excedente a 2.5 Km de la Obra
DESCRIPCION
Consiste en la eliminación parcial del material excedente, producto de la excavación de
zanjas para la colocación de la red eléctrica de media tensión, el mismo que se
OBRA: “MEJORAMIENTO Y AMPLIACIÓN DEL SERVICIO Y COMERCIALIZA-
CIÓN DEL MERCADO DE ABASTOS DEL DISTRITO DE CORRALES –
TUMBES”
realizará a una distancia promedio de 2.5 Km. y en el lugar autorizado por la
inspección.
EJECUCION
La eliminación de material excedente con volquetes se realizará en botaderos
autorizados por la Inspección y en ningún caso se realizará en cauces quebradas y
similares, o en lugares donde cause problemas a terceras personas.
METODO DE MEDICION
La medición será por metro cúbico de material eliminado.
La medición de dicho pago, constituye la compensación total por la mano de obra,
suministro de maquinaria hasta el lugar de ubicación de la quebrada donde se
eliminará el material excedente, equipos y herramientas, para la correcta ejecución de
la partida.
3.00 REPOSICIÓN DE PAVIMENTO Y VEREDAS
3.01 Reposición de Losa de Concreto f´c=210 kg/cm2. e=0.20m-Pavimento
DESCRIPCION
Está formada por una mezcla de concreto simple f´c=210 kg/cm2 de cemento Pórtland
Tipo MS, arena y agregado grueso tendido en una sola capa y debe resistir los
esfuerzos de cizallamiento, además de soportar sin daño los esfuerzos de tracción por
flexión. Como se ve en estos tipos de pavimento la losa de concreto suele constituir al
mismo tiempo la capa de rodadura y el medio para soportar y distribuir las cargas en
una extensión considerable de su punto de aplicación.
EJECUCION
Se procederá a reponer la losa de concreto f´c=210 kg/cm2; de espesor e=0.20m, en la
calle Manuel Louis luego del corte de pavimento con disco.
Los factores que afectan al espesor de la losa son principalmente el nivel de carga que
han de soportar las presiones de inflado de las llantas de los vehículos, el módulo de
reacción
del suelo de apoyo y las propiedades mecánicas del concreto que en ellas se utilice.
Los esfuerzos a que está sometida la losa son los siguientes:
- Esfuerzos abrasivos causados por las llantas de los vehículos.
- Esfuerzos directos de compresión y cortamiento causados por los de la rueda.
- Esfuerzos de compresión y tensión causados por la expansión y contracción
del
concreto.
OBRA: “MEJORAMIENTO Y AMPLIACIÓN DEL SERVICIO Y COMERCIALIZA-
CIÓN DEL MERCADO DE ABASTOS DEL DISTRITO DE CORRALES –
TUMBES”
- Esfuerzo de comprensión y tensión resultantes de la deflexión de la losa bajo la
carga
de las ruedas.
- Esfuerzos de compresión y tensión debido a la combadura del pavimento por
efecto
de los cambios de temperatura.
Para la preparación del concreto sólo se podrá usar agua potable o agua limpia de
buena calidad, libre de materia orgánica y otras impurezas que puedan dañar el
concreto.
Este concreto se utilizará en todos los elementos estructurales del pavimento. Los
materiales cubiertos bajo este titulo son : cemento, arena, piedra zarandeada, y agua.
A. CEMENTO
El cemento se conformará a las especificaciones del cemento Portland (ASTM-C-150),
Tipo MS para pavimento rígido concreto f´c=210 kg/cm2.
B. DEL AGREGADO
Los agregados para concreto deberán satisfacer en las especificaciones de agregado
para cemento ASTM-C-33, y debidamente autorizados por la supervisión los cuales
deberán ser extraídos de canteras adecuadas.
Los agregados finos serán lavados, graduados y resistentes, no tendrán contenidos de
arcillas o limo mayor al 5% en volumen, el agregado fino será de granulometría que
satisfaga los siguientes requerimientos.
100% - pasará la malla de 3/8
Del 95 - 100% pasará la malla N° 4
Del 45 - 80% pasará la malla N° 16
Del 10 - 30% pasará la malla N° 50
Del 2 - 10% pasara la malla N° 100
Los agregados finos sujetos al análisis de laboratorio y que contengan impurezas
orgánicos y de color oscuro más allá del standard serán rechazados sin excepciones.
Los agregados serán mantenidos limpios y libres de todo otro material durante al
transporte y manejo excepto lo permitido en la sección pertinente de la norma ACI-318,
el tamaño máximo del agregado no será mayor de un quinto de la separación menor
entre los lados de los encofrado del miembro en el cual se va a usar el concreto; ni
mayor que las tres cuartas partes del espaciamiento libre mínimo entre varillas o
paquetes de varillas.
C. DEL AGUA
OBRA: “MEJORAMIENTO Y AMPLIACIÓN DEL SERVICIO Y COMERCIALIZA-
CIÓN DEL MERCADO DE ABASTOS DEL DISTRITO DE CORRALES –
TUMBES”
El agua usada en la mezcla debe ser limpia libre de aceites álcalis, sales y/o
sustancias orgánicas que puedan ser dañinos para el cemento y el acero.
D. ADITIVOS
Solo se podrá utilizar aditivos aprobados por el supervisor, en cualquier caso queda
expresamente prohibido el uso de aditivos que contengan cloruros y/o nitratos.
PREPARACION
GENERALIDADES
Los materiales disponibles serán aquellos con los cuales se obtenga un concreto que
cumpla con el requisito de las especificaciones empleando un contenido mínimo de
agua. El cemento, agregado fino y el agregado grueso deberán dosificarse
separadamente por peso, el agua no podrá dosificar por volumen usando un equipo de
medición preciso.
Se ofrecen recomendaciones detalladas para dosificación de mezclas de concreto en
"Prácticas Recomendadas para dosificación de mezclas de concreto (ACI-613) y
prácticas recomendadas para dosificación de mezclas de concreto estructurales ligero
(ACI-613-A).
E. MEZCLAS
La mezcla del concreto deberá hacerse en una mezcladora de tipo apropiado. No se
podrá cargar más allá de la capacidad especificada para dicha mezcladora. El tiempo
de
batido será cuando menos de un minuto después de que todos los componentes de la
mezcla están dentro del tambor.
El concreto deberá ser mezclado hasta que se logre una distribución uniforme de los
materiales y la mezcladora deberá ser descargada íntegramente antes de volverla a
llenar.
F. VACIADO
TRANSPORTE
El transporte se hará por métodos que no permitan la pérdida del material ni de la
lechada del concreto; el tiempo que dure el transporte se procurará que sea el menor
posible.
No se permitirá el llenado de concreto que haya endurecido, ni aún parcialmente.
COLOCACION
El concreto deberá ser conducido para todo uso desde la mezcladora al lugar de
vaciado por métodos que no produzca segregados de los materiales.
El concreto deberá ser depositado tan próximo como sea posible de su posición final.
OBRA: “MEJORAMIENTO Y AMPLIACIÓN DEL SERVICIO Y COMERCIALIZA-
CIÓN DEL MERCADO DE ABASTOS DEL DISTRITO DE CORRALES –
TUMBES”
El llenado deberá ser realizado en forma tal que el concreto esté en todo momento en
estado plástico y fluya rápidamente en todos los rincones y ángulos de las formas.
G. VIBRACION
Todo el concreto será consolidado por medio de vibradores mecánicos internos
aplicados directamente dentro del concreto en posición vertical (vibrador de aguja).
La intensidad y duración será suficiente para lograr que el concreto fluya, se compacte
totalmente y embeba a las armaduras, tubos, conductos, manguitos y otra obra
singular.
Los vibradores; sin embargo, no deberán ser usados para mover el concreto, sino a
una pequeña distancia horizontalmente. El aparato vibrador deberá penetrar en la capa
colocada previamente para que las dos capas sean adecuadamente consolidadas
juntas, pero no deberá penetrar en las capas más bajas que ya han obtenido la fragua
inicial. La vibración será interrumpida inmediatamente cuando aparezca en la
superficie.
En caso de llenado simultáneo se deberá disponer de un número suficiente de
vibradores para proporcionar la seguridad de que el concreto que llega pueda ser
compactado adecuadamente dentro de los primeros quince minutos después de
colocado. La vibración será suplementada si es necesario por un varillado a mano o a
paleteo, sobre todo en las esquinas y ángulos de los encofrados, mientras el concreto
se encuentra en el estado plástico y trabajable y siempre y cuando sea aprobado por el
Inspector.
H. CURADO
El curado se deberá iniciar poco después de la operación del vibrador. El concreto se
mantendrá húmedo por lo menos durante los 7 primeros días después del vaciado,
utilizando cualquier sistema que la práctica aconseja.
En el caso de superficies verticales, columnas y muros, el curado se efectuará
aplicando una membrana selladora.
I. PRUEBA DE RESISTENCIA
ESPECIMENES
Los especímenes para verificar la resistencia del concreto serán hechos y curados de
acuerdo con el "METODO DE FABRICACION EN EL SITIO Y CURADO DEL
ESPECIMEN PARA ENSAYOS DE FLEXION Y COMPRESION". A.S.T.M.C.-31.
ENSAYO
Las pruebas de resistencia se harán de acuerdo con el "Método de Ensayo de
Resistencia a la Compresión de Cilindros de Concreto Moldeado".- A.S.T.M.C. 39.
EDAD DE PRUEBA
OBRA: “MEJORAMIENTO Y AMPLIACIÓN DEL SERVICIO Y COMERCIALIZA-
CIÓN DEL MERCADO DE ABASTOS DEL DISTRITO DE CORRALES –
TUMBES”
La edad de prueba de resistencia será a los 7, 14 y 28 días.
NUMERO DE ENSAYOS
El supervisor puede efectuar si cree conveniente un número razonable de pruebas de
compresión durante el proceso de la obra; dichas pruebas deben realizarse de acuerdo
con las especificaciones dadas en y serán por cuenta del contratista.
No menos de 3 especímenes deben usarse para cada prueba.
Por cada 10m³ de concreto estructural se tomará por lo menos 12 especímenes por día
de vaciado.
ACEPTACION
Para el caso de concreto armado, se requiere como base de aceptación que el
promedio de cualquier grupo de 5 ensayos de resistencia sea igual o mayor que la
resistencia especificada en los planos y no más de un 20% de los ensayos de
resistencia tengan valores menores que la resistencia especificada en los planos. Estos
cuando se refiere a diseño según la parte IV-A del Reglamento del ACI 318.
Para estructuras diseñadas de acuerdo a la parte IV-B del Reglamento ACI-318 y para
estructuras presentadas, el promedio de cualquier grupo de 3 ensayos consecutivos de
resistencia de especímenes curados en el laboratorio que representan cada clase de
concreto será igual o mayor que la resistencia especificada, y no más del 10% de los
ensayos de resistencia tendrán valores menores que la resistencia especificada.
Cuando los especímenes curados en el laboratorio no cumplieran los requisitos de
resistencia, el Ingeniero Inspector tendrá el derecho de ordenar cambios en el concreto
suficiente como para incrementar la resistencia y cumplir con los requisitos
especificados.
Cuando en opinión del Ingeniero Inspector, la resistencia de los especímenes curados
en el campo están excesivamente debajo de las resistencias de los curados en el
laboratorio, se pueden exigir al contratista que mejore los procedimientos para
proteger,
mejorar y curar el concreto, en caso que no se muestre deficiencias en la protección y
curado, el Ing. Inspector requerirá ensayos de acuerdo con “METODOS DE OBTENER,
PROTEGER REPARAR Y ENSAYAR ESPECIFICACIONES DE CONCRETO
ENDURECIDOS PARA RESISTENCIA A LA COMPRENSION Y A LA FLEXION”
(A.S.T.M.C.-42), ordenar pruebas de carga, como se indica en el capítulo 2 del (ACI-
18), para aquella porción de la escritura donde ha sido colocado el concreto en duda.
METODO DE MEDICION
La medición será por metro cuadrado de concreto f´c=210 kg/cm2 para pavimento
rígido.
La medición de dicho pago, constituye la compensación total por la mano de obra,
suministro de maquinaria, materiales hasta el lugar de ubicación de la obra donde se
utilizará los materiales, equipos y herramientas, para la correcta ejecución de la partida.
OBRA: “MEJORAMIENTO Y AMPLIACIÓN DEL SERVICIO Y COMERCIALIZA-
CIÓN DEL MERCADO DE ABASTOS DEL DISTRITO DE CORRALES –
TUMBES”
3.02 Reposición de Vereda de Concreto f´c= 175 kg/cm2; Bruñado E=0.10m.
DESCRIPCIÓN
La reposición de veredas comprende en el tramo de la calle Manuel Louis
EJECUCION
Comprende la reposición de la vereda de la calle manuel Loius del cercado urbano
Corrales cuyas dimensiones son de 0.40m de ancho como se indican en los planos
respectivos, las mismas que no incluyen el espesor del sardinel. El tramo a reponer en
la vereda llevarán concreto de una resistencia a la compresión de 175 Kg/cm2, la cual
se apoyará sobre la capa de hormigón de e=0.20 m debidamente compactada que será
humedecida antes de verter el concreto, siendo el espesor de la losa de 0.10m, de los
cuales 8.5cm corresponde a concreto y 1.5cm a pasta 1:2. Frotachado y bruñado.
Para la preparación del concreto se utilizará cemento Portland Tipo MS y agua potable
o agua limpia de buena calidad, libre de materia orgánica y otras impurezas que
puedan dañar el concreto.
La vereda deberá tener ligera pendiente de 1%, hacia el pavimento rígido.
METODO DE MEDICION
La medición será por metro cuadrado de concreto simple f´c=175 kg/cm2 para vereda.
La medición de dicho pago, constituye la compensación total por la mano de obra,
suministro de equipos y herramientas para la correcta ejecución de la partida.
3.03 Reposición de Adoquines de Concreto Color Gris E= 4 cm.
DESCRIPCIÓN
Se refiere a la colocación de adoquines de concreto prefabricados maquinados de 0.04
x 0.10 x 0.20m, de color gris para pavimento articulado en el Psje. S/N; que se
apoyarán sobre una cama de arena gruesa.
EJECUCION
Primero se compactará la capa de material propio al 100% de acuerdo a las
especificaciones técnicas , quedando la capa bien nivelada, luego se colocará una
capa de arena gruesa , se ubicarán los adoquines según el diseño de los planos,
luego se rellenará las juntas con arena fina.
METODO DE MEDICION
La medición serán por metro cuadrado de reposición de adoquín de concreto color gris
de 0.04 x 0.10 x 0.20m colocado.
OBRA: “MEJORAMIENTO Y AMPLIACIÓN DEL SERVICIO Y COMERCIALIZA-
CIÓN DEL MERCADO DE ABASTOS DEL DISTRITO DE CORRALES –
TUMBES”
La medición de dicho pago, constituye la compensación total por la mano de obra,
suministro de materiales y equipos y herramientas para la correcta ejecución de la
partida.
4.00 CONCRETO ARMADO
4.01 Acero de Refuerzo fy=4,200 kg/cm2; p/Pisos
ACERO DE REFUERZO
01 CARACTERISTICAS
Las barras de acero destinadas a refuerzos común del concreto deberán estar de
acuerdo con los requerimientos de las "ESPECIFICACIONES PARA VARILLAS DE
ACERO DE LINGOTES PARA REFUERZO DE CONCRETO" (A.S.T.M. A – 615 – 84
Grado 60).
El acero está especificado en los planos en base a su carga de fluencia pero deberá
además ceñirse a las siguientes condiciones :
CARGA DE FLUENCIA EN KGS/CM2² 4,200
CARGA DE ROTURA EN KGS/CM² 5000 - 6000
DEFORMACION MINIMA A LA ROTURA: 10%
CORRUGACIONES: ASTM 305 – 66T.
PROCESO METALURGICO, SEGUN ASTM - 615 – 68
Para soldaduras de barras de acero se seguirá la norma ASTM
complementada con la AWS – d 12.1 “Prácticas recomendadas para soldar acero de
refuerzo, Insertos metálicos y conexiones en construcciones de concreto armado”.
En caso de que este acero es obtenido en base a torsionado u otra forma
semejante de trabajo en frío, sólo podrá ser soldado con soldadura tipo DOBHLER
FOX SPE o ARMADO SHIELL ARC 85 u otra de igual característica.
02 SUMINISTROS
OBRA: “MEJORAMIENTO Y AMPLIACIÓN DEL SERVICIO Y COMERCIALIZA-
CIÓN DEL MERCADO DE ABASTOS DEL DISTRITO DE CORRALES –
TUMBES”
Estarán libres de defectos, dobleces y curvas que no puedan ser rápidas y
completamente enderezadas en el campo.
El acero de refuerzo no tendrá mas oxidación que aquella que pueda haber acumulado
durante el transporte de las obras.
03 PROTECCION
En todo momento el acero de refuerzo será protegido de la humedad, suciedad,
mortero, concreto, etc.
Todas las barras serán adecuadamente almacenadas en forma ordenada por lo menos
a 30 cm. encima del suelo.
04 COLOCACION
Antes de ser colocados en función las barras de refuerzo serán completamente limpias
de toda escama y óxido suelto.
