Especificaciones Técnicas: Instalaciones Electricas

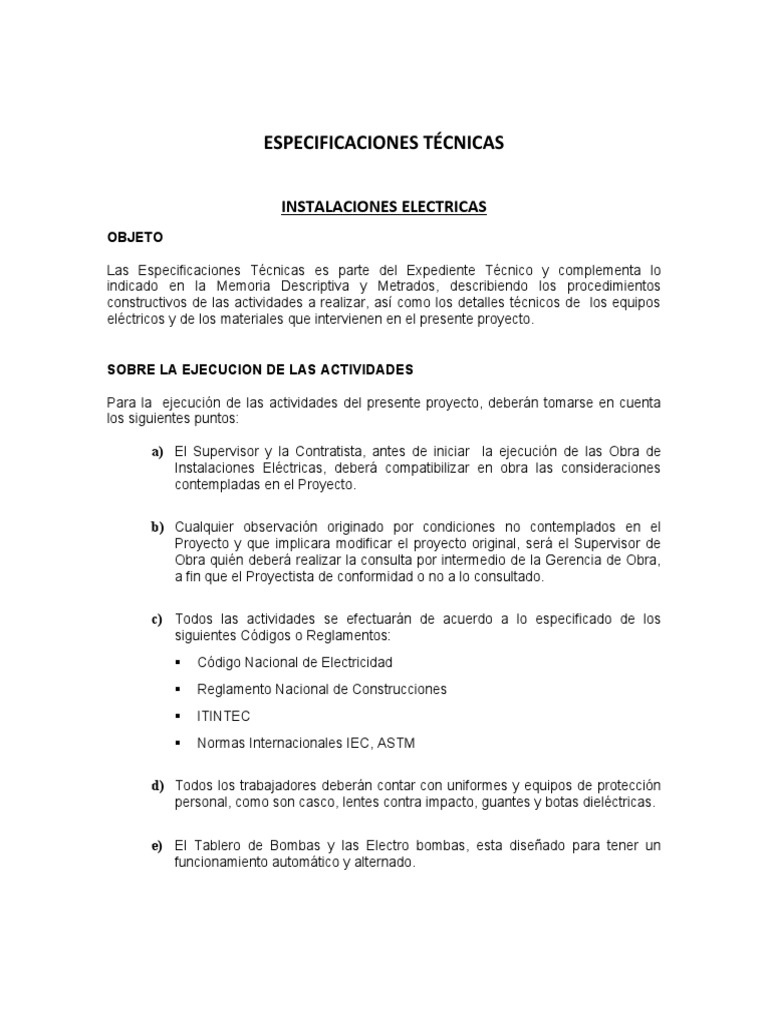

ESPECIFICACIONES TÉCNICAS
INSTALACIONES ELECTRICAS
OBJETO
Las Especificaciones Técnicas es parte del Expediente Técnico y complementa lo

indicado en la Memoria Descriptiva y Metrados, describiendo los procedimientos
constructivos de las actividades a realizar, así como los detalles técnicos de los equipos
eléctricos y de los materiales que intervienen en el presente proyecto.
SOBRE LA EJECUCION DE LAS ACTIVIDADES
Para la ejecución de las actividades del presente proyecto, deberán tomarse en cuenta
los siguientes puntos:
a) El Supervisor y la Contratista, antes de iniciar la ejecución de las Obra de

Instalaciones Eléctricas, deberá compatibilizar en obra las consideraciones
contempladas en el Proyecto.
b) Cualquier observación originado por condiciones no contemplados en el

Proyecto y que implicara modificar el proyecto original, será el Supervisor de
Obra quién deberá realizar la consulta por intermedio de la Gerencia de Obra,
a fin que el Proyectista de conformidad o no a lo consultado.
c) Todos las actividades se efectuarán de acuerdo a lo especificado de los

siguientes Códigos o Reglamentos:
 Código Nacional de Electricidad
 Reglamento Nacional de Construcciones
 ITINTEC
 Normas Internacionales IEC, ASTM
d) Todos los trabajadores deberán contar con uniformes y equipos de protección

personal, como son casco, lentes contra impacto, guantes y botas dieléctricas.
e) El Tablero de Bombas y las Electro bombas, esta diseñado para tener un

funcionamiento automático y alternado.
f) El Circuito de Timbres consideran todos los materiales necesarios para su
funcionamiento como es tuberías, conductores, caja de paso, timbre (incluido
transformador) y pulsador.
g) Los Alimentadores Eléctricos son conductores tipo N2XH y se instalan

directamente enterrados, pero en los tramos de ingreso o salida a los módulos
inclusive hasta limites de vereda serán instalados en tubos de PVC-P de
sección indicada en los planos, asimismo irá entubados hasta los limites de la
vereda los tramos de ingreso o salidas a cajas de pase y tableros eléctricos.
En algunos casos y cuando se indican en los planos los conductores N2XH se
instalaran entubados en todo su recorrido.
h) Sobre el Sistema de Puesta a Tierra. Todas las partes metálicas no vivas de la

instalación como son las cubiertas de los tableros, estructuras metálicas, así
como la barra de tierra serán conectadas al sistema de puesta a tierra.
SOBRE LOS MATERIALES Y EQUIPOS
a) Los materiales y/o equipos a utilizar serán nuevos y de reconocida calidad,

además debe cumplir con las especificaciones técnicas que forma parte del
presente proyecto.
Cualquier material y/o equipo, que llegue malogrado a la obra, o se malogre
durante la ejecución de los trabajos, será reemplazado por otro igual en buen
estado, no aceptándose material y/o equipo repotenciado o reparado.
Los materiales y equipos deberán ser almacenados en la obra en forma
adecuada de acuerdo a los procedimientos técnicos del fabricante inclusive
manteniendo las condiciones climáticas (humedad relativa, temperatura de
almacenamiento, etc.). Si por mal almacenamiento del material y/o equipo
generase accidente, daños a terceros o deterioro del material y/o equipo, la
contratista asumirá con la responsabilidad. Todos los materiales a utilizarse
deberán acondicionarse a la altura de operación, temperatura máxima y
mínimas de la zona.
b) El Ingeniero Supervisor notificará por escrito a la contratista de cualquier

material y/o equipo que considere inadecuado o inaceptable de acuerdo a las
normas, reglamentos, leyes u ordenanzas de autoridades competentes.
c) Si los materiales y/o equipos tuvieran que importarse, el Contratista deberá

realizar su solicitud con la debida anticipación, a fin de cumplir con el
Cronograma de Ejecución de la Obra, el incumplimiento con los suministros de
materiales y/o equipos, no será una causal de ampliación de plazo de la obra.
OE.5.01 REDES ELECTRICAS EXTERIORES
.
TABLEROS
01.01. TABLERO GENERAL TG 3X60A 24 POLOS
GABINETE METÁLICO
Será auto soportado con construcción a prueba de polvo, goteo y salpicadura de agua, de
frente muerto, acceso frontal, de concepto modular, formado por secciones verticales de
las siguientes dimensiones aproximadas:
Ancho : modulado
Alto : 2.00 m
Profundidad : 0.60 m
Componentes:
Estructura de perfiles de acero de 1 ½” x 1 ½” x 3/16” electrosoldados entre sí.
Paneles laterales, posteriores y superiores de plancha de acero al carbono de 3/32” de
espesor mínimo con refuerzos removibles, empernadas a la estructura, con
empaquetadura en todo el perímetro para hermetizar perfectamente.
Las puertas serán del mismo material que los paneles laterales y tendrán la bisagra
interior al gabinete, la cerradura será manual para llave tipo dado o manija, tendrán
empaquetadura para cierre hermético.
Acabado:
La estructura, paneles y puertas serán sometidas a un arenado comercial e
inmediatamente a dos capas de base anticorrosiva y finalmente a dos de esmalte gris
claro de acuerdo a ANSI C57.12.
INTERRUPTOR PRINCIPAL
En aire y de ejecución fija, automáticos, termomagnéticos, de disparo común que
permitirá la desconexión de todas las fases del circuito al sobrecargarse o corto cicuitarse
una sola línea.
Con contactos altamente resistentes al calor, con cámara apaga chispas de material
refractario de alta resistencia mecánica y térmica, con contactos de aleación de plata
endurecida, con terminales con contactos de presión ajustados con tornillos.
Con las siguientes características:
Corriente Nominal (Amp) : Capacidad de acuerdo a carga
Tensión nominal (KV) : 0.380
Tensión de aislación Mínimo (KV) : 0.600
Capacidad de interrupción simétrica
a cos. Ø = 0.8 y 380 VAC, (KA)
Mínimo) : 85 KA
Rango de regulación por sobrecarga : 50 a 100 % de la corriente
nominal
Retardo por sobrecarga : 30 segundos a 6 veces la
capacidad
de la bobina de disparo
Rango de regulación para cortocircuito : 400 a 1000% de la corriente
nominal
Retardo por cortocircuito : Menos de 3 ciclos
INTERRUPTORES DERIVADOS
En aire y de ejecución fija, automáticos, termomagnéticos, del tipo de disparo común, que
permitirá la desconexión de todas las fases del circuito al sobrecargarse o corto circuitarse
una sola línea.
De caja moldeada, cámara apaga chispas de material aislante no higroscópico, altamente
resistente al calor, con una capacidad de interrupción simétrica mínima de 25 KA hasta 50
A., 35 KA de 60 a 100 A y 40 KA de 125 a 400 A.
Tensión de asimilación 600 VSC, con contactos de aleación de plata endurecida, con
terminales atornillados con contacto de presión, operación manual en estado estable y
desenganche automático térmico por sobrecarga y electromagnético por cortocircuito.
La manija llevará claramente marcada la corriente nominal y el estado conectado “ON” y
desconectado “OFF”; además deberán llevar indicado la marca del fabricante, su logotipo
y el cuadro de capacidades de rupturas grabadas en la caja.
El número de interruptores derivados (se efectúa de acuerdo al diagrama unifilar)
SISTEMA DE MEDICIÓN
El Tablero contará con los siguientes accesorios:
TRANSFORMADOR DE CORRIENTE
Serán del tipo barra pasante o con agujero transversal, aislamiento seco, de porcelana y
resina moldeada tropicalizada, con arrollamientos de cobre y núcleo de hierro laminado en
frío, para montaje interior.
Construido según normas
Potencia nominal : De acuerdo a carga
Número de fases : Monofásico
Frecuencia : 60 Hz
Relación de transformación : De acuerdo a carga
Incorporará datos de placa y bornes para conexión del secundario, así como
bornes para conexión a tierra de la carcasa.
ANALIZADOR DE REDES
Equipo electrónico y totalmente digital, que de acuerdo a la selección, brinde la
información por fase y/o línea de:
Voltaje
Intensidad de corriente
Factor de potencia
Potencia inductiva, capacitiva y activa
Frecuencia
Clase de precisión 1 %.
Memorización de los valores máximos y mínimos.
Accesible desde el frente del tablero, y con botonera de selección.
Accesorios Complementarios
Para protección de los circuitos de medida se instalarán bases portafusibles de 25 A.,
500 VAC., y fusibles para 6 A. y 500 V., tipo tapón roscado para una capacidad de ruptura
mínima de 85 KA.
Barras, soportes, conexiones y accesorios
Las barras principales serán de cobre electrolítico de 99.9 % de conductibilidad de
sección rectangular, con resistencia mecánica y térmica capaz de soportar la corriente de
choque de la misma magnitud que la correspondiente al interruptor principal, la capacidad
de la barra será por lo menos el doble de la capacidad del interruptor general.
Barra de tierra
En cada tablero a toda su longitud se extenderá una barra de tierra con capacidad mínima
igual al 50 % de la capacidad de las barras principales, directamente empernado al
gabinete con dos agujeros, una en cada extremo, para conexión al sistema de tierra.
Soporte de barras
De porcelana o de resina sintética epóxica, con resistencia mecánica capaz de soportar
los efectos electrodinámicos de la corriente de choque de igual magnitud que la que
corresponde al interruptor principal, con aislamiento 1 KV.
Bornes de Fuerza
Se instalarán en la parte inferior del tablero para la conexión con los alimentadores y los
conductores de tablero desde el interruptor de derivación.
Tensión de aislamiento mínimo 0.6 KV., un block de cuatro polos por cada interruptor
derivado. De material aislante resistente a impactos con huecos para empernarlos a
estructura de acero, capaces de llevar en forma continua sin calentamiento anormal la
corriente correspondiente al cable unipolar de cobre asociado.
Derivación de barras principales a interruptores.
Se hará por barras de cobre cuyo calibre será de acuerdo a la capacidad del interruptor.
Materiales Anexos
Los interruptores y el panel de instrumentos se dotarán de placas de datos de bakelita,
plástico o fenol laminado de 3 mm de espesor en fondo negro y letras blancas. Estas
placas se fijarán con tornillos y tuercas del tipo cabeza avellanada.
Se indicará la capacidad del interruptor, el tablero que alimente y el piso.
Para el tablero general se proveerá:
Piso de jebe de 1.00 m de ancho, de longitud tal que cubra todo el frente del tablero
asociado, y de ½” de espesor y de una sola pieza.
Uno de aviso de peligro en plancha metálica de 1/16” de espesor, apta para ser colocada
en pared; comprenderá símbolos de presencia de corriente y muerte y la leyenda “Peligro,
solo personal autorizado”.
Una (1) cartilla escrita en idioma castellano de primeros auxilios en caso de accidentes
por contacto eléctrico. De dimensiones no menor de 1.20 x 1.00 m adecuadas para ser
colgadas en pared.
Construcción de dos pozos de tierra, con todos sus accesorios de acuerdo a plano, y la
conexión de todas las partes metálicas de todos los equipos que no se hallen bajo
tensión; así como, las estructuras de las celdas de baja tensión, soportes, etc., con un
conductor de cobre desnudo.
MEDICION
Se medirá por Unidad (UND), quedan comprendidas en esta partida todos los materiales
y obras necesarias para la alimentación eléctrica desde el lugar en que el conducto
penetre el ambiente hasta su salida, incluyendo apertura de canales en los muros,
perforaciones, tuberías, tuercas, cajas, etc. para dar un total.
PAGO
El pago será por Unidad (UND), de acuerdo al precio unitario del presupuesto aprobado,
este pago constituye compensación completa por la mano de obra, equipo, desgaste de
herramientas y demás conceptos necesarios para completar esta partida.
ALIMENTADORES
01.02.1 N2XH(3-1X25+1X25(N)+1X10(T))MM2
01.02.2 N2XH[3-1X16+1X16(N)+1X10(T))MM2
01.02.3 N2XH[3-1X6+1X6(N)+1X6(T))MM2
01.02.4 N2XH(2-1X6+1X4(T)MM2
01.02.5 NH-90(3-1X10+1X10(N)+1X6(T))MM2
DESCRIPCIÓN
Se realizará el cableado del alimentador, de acuerdo a la ruta indicada en los planos.
 Los conductores deberán ser fabricados según los estándares de control de
calidad ISO 9000, ISO 9001 e ISO 9002. Los conductores a utilizarse serán
todos en calibre milimétricos.
 Estos cables y conductores serán de cobre electrolítico de 99.9% de
conductividad, con aislamiento de compuesto termoplástico no halogenado
del tipo N2XH.
 Aislamiento de cloruro de polivinilo (PVC) y protección exterior con una
chaqueta de PVC. Norma de fabricación del aislamiento CEI 20-14.
 Debe ser resistente a los ácidos, grasas, aceites, a la abrasión y retardante
al fuego para ser instalado directamente enterrado.
Temperatura de operación: 90ºC
Tensión de servicio: 0.6/1000 V.
 Se usará en conformación tripolar.
CARACTERÍSTICAS E INSTALACIÓN
En general los conductores tendrán las siguientes características:
 Elevada rigidez dieléctrica.

 Resistencia a las sobre cargas y a los cortocircuitos.
 Gran resistencia mecánica, principalmente al desgarre incluso a elevadas
temperaturas.
 Nula absorción de agua, pudiendo permanecer el cable en contacto con el
agua, sin que por ello se alteren en sus características eléctricas ni las
mecánicas.
 Estabilidad de envejecimiento.
 Superficie lisa y brillante en los cables revestidos con plástico, con la
propiedad de evitar adherencia de tierra y desgarre.
 Libres de halógeno, retardante al fuego, no inflamable y auto extinguible.
 Los conductores de igual sección o superior a 6 mm2 serán cableados.
 Todos los conductores serán continuos de caja a caja, no permitiéndose
empalmes dentro de las tuberías y, de ser necesario un empalme, éste se
efectuará en una caja con conectores del tipo presión.
 Se deberá mantener un código de colores en toda la obra para poder
diferenciar las fases.
 Los circuitos de fuerza deberán ser directos desde el tablero de control
correspondiente, no permitiéndose empalmes intermedios.
EMPALMES Y ACCESORIOS.
a. Empalmes y derivaciones en conductores hasta el calibre de 16 mm2 de
sección.
Los empalmes y derivaciones de conductores sólidos o cableados se harán
en las cajas respectivas debiendo de emplearse conectores Wiring-Nut de
material termoplástico provistos en el interior de configuración cuadrada que
permiten el empalme de los conductores. Serán iguales o similares a los
fabricados por DEAL.
b. Empalmes y derivaciones en conductores de calibres superiores a 16 mm2
de sección.
Los empalmes de conductores se realizarán únicamente en las cajas
respectivas y de acuerdo al siguiente procedimiento:
 Los extremos de los conductores se unirán mediante un conector de cobre
electrolítico estañado del tipo tope, realizada la operación el conector es
sometido a un proceso por compresión (engaste “w”) mediante el uso de la
herramienta adecuada recomendada por el fabricante.
 Una vez realizado el empalme se procederá a la restitución del aislamiento,
ya sea empleando tubos termoretractibles de diámetro y longitud de acuerdo
al calibre del conductor o empleando cinta autovulcanizante (igual o similar a
la NITTO Nº 15 y cinta de PVC, para protección exterior igual o similar a la
NITTO Nº 21).
 En el caso de que por calibres de los conductores a empalmarse se
presenten espacios vacíos, estos deberán rellenarse con masilla aislante
(igual o similar a la BISHOP Nº 10).
Conectores a Presión
De cobre electrolítico estañado de forma cilíndrica completamente cerrado con las
siguientes características:
Calibre del Conector Area Interior Longitud Máxima

(mm) (mm2) (mm)
16 10.5 - 16.8 25.8
25 16.8 - 26.7 29.0
35 26.7 - 42.4 32.2
60 42.4 - 78.0 36.55
95 78.0 - 96.0 37.7
120 96.0 - 120.0 37.7
150 120.0 - 151.0 50.8
185 151.0 - 192.0 56.3
300 192.0 - 304.0 61.3
Cintas marcadoras de cable

Serán del tipo impresas autoadhesivas, de plástico vinílico con números marcados en color
negro, resistentes a la abrasión, polvo, etc.
Leyenda : 0 al 9
Nº de cintas por leyenda : 3
Cada cinta será de 1.0/2” de longitud mínima. Serán iguales o similares a la fabricada por
DEAL.
Cintas Atadoras de Cables

Serán de nylon de color amarillo resistentes a la corrosión y a las tensiones que se indican,
tendrán las siguientes características:
Longitud Ancho Tensión

(pulg) (pulg) (lbs)
5.1/2 0.14 30
11.0 0.14 30
14.0 0.19 50
13.0 0. 31 120
Serán iguales o similares a las fabricadas por DEAL
Cinta Aislante
Construida de caucho sintético de excelentes propiedades dieléctricas y mecánica, resistente a la
humedad y corrosión
Ancho : 3/4”
Longitud : 18 mts
Espesor Mínimo : 0.46 mm.
Elongación : 300%
Rigidez Dieléctrica : 138 KV/mm.
Serán iguales o similares a la Nº 21 fabricada por NITTO Co y/o 3M.
Empalme de Cables
Compuesto por: Molde de plástico para empalmes rectos o derivaciones de cables N2XH,
resistentes al envejecimiento y altamente insensibles a las influencias químicas.
Pegamento para molde. Aglutinante para la unión del aislante PVC del cable y la resina
sintética. Masilla de obturación.
Resina sintética de solidificación en frío, consistiendo de una resina básica y un
endurecedor. Resistente a la corrosión y hongos. Absorción nula de agua.
Térmicamente estable. Insoluble a los hidrocarburos aromáticos y alifáticos.
MEDICION
El conductor se medirá por unidad de Metro Lineal (ML), considerando el largo de la
partida ejecutada, o sumando por partes de la misma para dar un total.
PAGO
El pago se hace por la medición de los trabajos ejecutados, basados en el precio unitario
por Metro Lineal (ML) ejecutado del contrato que representa la compensación integral
para todas las operaciones de transporte, materiales, mano de obra, equipos,
herramientas así como otros gastos eventuales que se requieran para terminar los
trabajos.
DUCTOS O TUBERIAS
01.03.1 CONDUCTO DE PVC - P 80 ØMM PARA ALIMENTADORES

DESCRIPCIÓN
Se realizará el cableado del alimentador para cada partida, de acuerdo a la ruta indicada
en los planos.
del tipo N2XH.

temperaturas.
mecánicas.
a. Empalmes y derivaciones en conductores hasta el calibre de 16 mm 2 de
sección.
de sección.
 Los extremos de los conductores se unirán mediante un conector de

cobre electrolítico estañado del tipo tope, realizada la operación el
conector es sometido a un proceso por compresión (engaste “w”)
mediante el uso de la herramienta adecuada recomendada por el
fabricante.
 Una vez realizado el empalme se procederá a la restitución del
aislamiento, ya sea empleando tubos termoretractibles de diámetro y
longitud de acuerdo al calibre del conductor o empleando cinta
autovulcanizante (igual o similar a la NITTO Nº 15 y cinta de PVC, para
protección exterior igual o similar a la NITTO Nº 21).

(mm) (mm2) (mm)
16 10.5 - 16.8 25.8
25 16.8 - 26.7 29.0
35 26.7 - 42.4 32.2
60 42.4 - 78.0 36.55
95 78.0 - 96.0 37.7
120 96.0 - 120.0 37.7
150 120.0 - 151.0 50.8
185 151.0 - 192.0 56.3
300 192.0 - 304.0 61.3

Leyenda : 0 al 9
Nº de cintas por leyenda :3
Cada cinta será de 1.0/2” de longitud mínima. Serán iguales o similares a la
fabricada por DEAL.

(pulg) (pulg) (lbs)
5.1/2 0.14 30
11.0 0.14 30
14.0 0.19 50
13.0 0. 31 120

Cinta Aislante
Ancho : 3/4”
Longitud : 18 mts
Elongación : 300%

Empalme de Cables
MEDICION
Se medirá por Metro Lineal (ML), quedan comprendidas en esta partida todos los
materiales y obras necesarias para la alimentación eléctrica desde el lugar en que el
conducto penetre el ambiente hasta su salida, incluyendo apertura de canales en los
muros, perforaciones, tuberías, tuercas, cajas, etc. para dar un total.
PAGO
El pago será por Metro Lineal (ML), de acuerdo al precio unitario del presupuesto
aprobado, este pago constituye compensación completa por la mano de obra, equipo,
desgaste de herramientas y demás conceptos necesarios para completar esta partida.
CIRCUITO DE TIMBRES
01.04.1 SALIDA PARA TIMBRE

01.04.2 CAMPANILLA DE TIMBRE 2" CON TRANSFORMADOR 220/12V
01.04.3 CAMPANILLA DE TIMBRE 8" CON TRANSFORMADOR 220/12V
DESCRIPCIÓN
Se denomina salida de teléfono externo, al dispositivo, que sirve para el suministro de
telefonía fija a través de equipos a fin de proporcionar una buena atención.
CAJAS
Las salidas para teléfono se harán con cajas metálicas de tipo pesado. Las cajas de pase
irán con su respectiva tapa del mismo material que la caja.
Las cajas serán del tipo y tamaño adecuados para cada salida, conforme al siguiente
cuadro:
Para salida de artefactos: De caja octogonal de fierro galvanizado de 4” x 2” con agujero
para tubo de 15 mm2, sin tapa.
MEDICION
Se medirá esta partida por Punto (PTO), quedan comprendidas en esta partida todos los
materiales y obras necesarias para la alimentación telefónica desde el lugar en que el
conducto penetre en la habitación hasta su salida, incluyendo apertura de canales en los
PAGO
El pago será por Punto (PTO), de acuerdo al precio unitario del presupuesto aprobado,
01.04.4 CONDUCTOR 2-1X2.5MM2 TW-20MMØ PVC-P
DESCRIPCIÓN
Se realizará el cableado del alimentador para cada partida, de acuerdo a la ruta indicada
en los planos.
del tipo N2XH.

temperaturas.
mecánicas.
a. Empalmes y derivaciones en conductores hasta el calibre de 16 mm 2 de
sección.
de sección.
 Los extremos de los conductores se unirán mediante un conector de

cobre electrolítico estañado del tipo tope, realizada la operación el
conector es sometido a un proceso por compresión (engaste “w”)
mediante el uso de la herramienta adecuada recomendada por el
fabricante.
 Una vez realizado el empalme se procederá a la restitución del
aislamiento, ya sea empleando tubos termoretractibles de diámetro y
longitud de acuerdo al calibre del conductor o empleando cinta
autovulcanizante (igual o similar a la NITTO Nº 15 y cinta de PVC, para
protección exterior igual o similar a la NITTO Nº 21).

(mm) (mm2) (mm)
16 10.5 - 16.8 25.8
25 16.8 - 26.7 29.0

35 26.7 - 42.4 32.2
60 42.4 - 78.0 36.55
95 78.0 - 96.0 37.7
120 96.0 - 120.0 37.7
150 120.0 - 151.0 50.8
185 151.0 - 192.0 56.3
300 192.0 - 304.0 61.3

Leyenda : 0 al 9
Nº de cintas por leyenda :3
Cada cinta será de 1.0/2” de longitud mínima. Serán iguales o similares a la
fabricada por DEAL.
(pulg) (pulg) (lbs)
5.1/2 0.14 30
11.0 0.14 30
14.0 0.19 50
13.0 0. 31 120

Cinta Aislante
Ancho : 3/4”
Longitud : 18 mts
Elongación : 300%

Empalme de Cables
MEDICION
Se medirá por Metro Lineal (ML), quedan comprendidas en esta partida todos los
materiales y obras necesarias para la alimentación eléctrica desde el lugar en que el
conducto penetre el ambiente hasta su salida, incluyendo apertura de canales en los
PAGO
El pag será por Metro Lineal (ML), de acuerdo al precio unitario del presupuesto
aprobado, este pago constituye compensación completa por la mano de obra, equipo,
desgaste de herramientas y demás conceptos necesarios para completar esta partida.
SISTEMAS DE PUESTA A TIERRA
01.05.1 SUM. E INSTALACION DE POZO DE PUESTA TIPO P-1, CONSTRUIDO SEGÚN

DETALLE DE PLANO.(R<15W)
01.05.2 CABLE DE COBRE DESNUDO 1X10MM2, TEMPLE BLANDO-40 MMØ PVC-P
01.05.3 PARARRAYO CON DISPOSITIVO DE CEBADO, C/03 P/TIERRA, EN POSTE.
DEFINICIÓN
Comprende la instalación de pozo a tierra con varilla y con cableado de Cu, como parte
del presente proyecto se construirá un pozo a tierra correspondiente al tablero general.
Según la norma de fabricación NTP 370.251.
DESCRIPCION
Conductores de cobre electrolito de 99.99% de pureza mínima, recocido, semiduro y duro.
Solidos (alambres) y cableados concéntricamente.
CARACTERISTICAS
Alta resistencia a la corrosión de zonas con atmosfera salina y zonas industriales con
humos y vapores corrosivos.
Calibres
Alambres: 1.5 mm2 -16mm2
Cables: 6mm2 -240 mmm2
Embalaje
En carretes de madera; en longitudes requeridas
MEDICION
y obras necesarias para la descarga a tierra desde cada tablero hasta el final de pozo a
tierra.
PAGO
herramientas y demás conceptos necesarios para completar esta partida
SISTEMA DE ALUMBRADO EXTERIOR
01.06.1 SUMINISTRO E INST. DE POSTE DE CONCRETO ARMADO CENTRIFUGADO

6M/70/90/165
01.06.2 SUMINISTRO E INST. DE POSTE DE CONCRETO ARMADO CENTRIFUGADO

9M/200/120/255
DESCRIPCION
Para la protección contra descargas atmosféricas (rayos) se utilizará un sistema
compuesto por: Pararrayos con Dispositivo de Cebado del tipo libre mantenimiento, sin
componentes radiactivos. Este sistema que debe proteger un radio de 100 metros estará
compuesto por:
 Cabezal o Pararrayos con dispositivo de Cebado
 03 pozos de puesta a tierra, firmemente enlazados, con una resistencia
menor de aterramiento menor de 5 ohms.
 Cable de bajada de cobre desnudo de sección 50mm2
 Poste de concreto de 9 m.
 Mástil de fierro galvanizado de 2” para soporte de Pararrayos
 Accesorios de conexión y fijación
Las cuales deben cumplir y/o indicar los siguientes requisitos mínimos:
 País de Origen.
 Tipo de Pararrayo excepto del tipo Radioactivo.
 Vida Útil Mínimo de Pararrayo de 25 años.
 Pararrayo Libre de Mantenimiento
 Cumplimiento de las siguientes Normas Internacionales IEC,UNE,NF-C.
 Copia Certificada por su embajada correspondiente y detallada de los
Protocolos de Prueba a los que ha sido sometidos los Pararrayos de
acuerdo a las Normas Internacionales IEC, UNE, NF-C.
 Altura de aplicación: 13m
 Radio de Protección Mínimo de 70m. a nivel I
 Cumplimiento del Producto en condiciones extremas de temperatura.
 Cumplimiento del Producto del Pararrayos por funcionamiento en
condiciones extremas del Medio ambiente:
- Polución.
- Polvo Atmosférico.
- Nieve.
 Brindar Capacitación Técnica de Montaje.
Poste de Concreto Centrifugado 9m

Los postes estarán constituidos por armadura de fierro y concreto.
Se fabricarán por sistemas de centrifugación ó vibración, debiendo cumplir con las normas
siguientes:
 ITINTEC 339.027 : Para diseño, fabricación y pruebas.
 DGE 015-T: Para diseño y fabricación.
a1) Dimensiones y características mecánicas
 Longitud (mts) 9.00

 Carga de trabajo (Kg) 100.00
 Coeficiente de seguridad (2)
 Diámetro en la cima (mm) 120
 Diámetro de la base (mm) 255
a2) Cimentación
Los postes estarán enterrados en 1/10 de su longitud total y cimentados
con una mezcla de concreto de 1:3:5.
PROCEDIMEINTO
Se procede a la instalación en lugar estratégico mediante anclajes hacia el piso de la
azotea verificando que quede bien seguro para su debido uso.
Captor.-Será un Pararrayo con Dispositivo de Cebado Electrónico (PDC), pararrayo

ionizarte no radiactivo.
Su radio de protección será de 90 metros para el primer nivel de protección (nivel crítico)
para una altura de 9 metros sobre el punto más alto de la edificación.
Su diseño estará basado en el estándar francés NFC 17-102 y la Norma Española UNE
21 186.
Estará conformado por un cuerpo cónico esferoide, dieléctricamente separado del asta
central o punta del pararrayo, mediante un núcleo de alta impedancia, esto permitiendo la
formación del efecto corona que será incrementado mediante el dispositivo de cebado HV
(High Voltage) el mismo que será robusto e inmune a fallas.
Deberá tener una garantía del 100 % de eficacia en descarga.
Deberá tener garantía de continuidad eléctrica. Deberá no ofrecer resistencia al paso de
la descarga.
Deberá ser de larga duración.
No se deberá deteriorar después de cada descarga, conservando sus características
iniciales.
Pozos de Puesta a Tierra.-Se instalaran los pozos indicados en el plano.
Las dimensiones a excavar para coda pozo serán de 1.00 m de diámetro y 3.00 m de
profundidad.
En cado pozo se instalará una varilla de cobre electrolítico de 20 mm (3/4") de diámetro y
3.00 m de longitud, además de un cable de cobre desnudo de 50 mm2 de forma helicoidal
en paralelo con la varilla de cobre.
Para el rellenado de los pozos se utilizara tierra cernida y se adicionará las sales
químicas.
La resistencia total de los pozos del sistema de pararrayos no deberá ser mayor de 10
ohmios.
Cable de Cobre.-Se instalara un cable de cobre desnudo de 50 mm2 (temple blando)
paro conectar el captor y los pozos de puesta a tierra.
No se permitirá empalmes en este cable de cobre desnudo, exceptuándose los indicados
en el plano, donde de utilizar necesariamente soldadura cadweld,
Accesorios.-Se instalarán los accesorios que se indican en el plano así como también los
elementos de ferretería para que el sistema de pararrayos tenga continuidad asegurada
en todo tiempo.
CONTROL
El Supervisor verificará que se cumpla con todos los pasos que se especifican en esta
partida en la parte de Procedimiento Constructivo.
MEDICION
y obras necesarias para la descarga eléctrica hasta el poso a tierra determinado.
PAGO
01.06.3 EMPALME PARA CABLE N2XH, HASTA 16 MM2

DESCRIPCIÓN
Se realizará el cableado del alimentador 3- 1x95 MM2+1-1.50MM2 N2XH, de acuerdo a la
ruta indicada en los planos.
del tipo N2XH.

temperaturas.
mecánicas.
a. Empalmes y derivaciones en conductores hasta el calibre de 16 mm2 de
sección.
de sección.
 Los extremos de los conductores se unirán mediante un conector de cobre
electrolítico estañado del tipo tope, realizada la operación el conector es
sometido a un proceso por compresión (engaste “w”) mediante el uso de la
herramienta adecuada recomendada por el fabricante.
 Una vez realizado el empalme se procederá a la restitución del aislamiento,
ya sea empleando tubos termoretractibles de diámetro y longitud de acuerdo
al calibre del conductor o empleando cinta autovulcanizante (igual o similar a
la NITTO Nº 15 y cinta de PVC, para protección exterior igual o similar a la
NITTO Nº 21).

(mm) (mm2) (mm)
16 10.5 - 16.8 25.8
25 16.8 - 26.7 29.0
35 26.7 - 42.4 32.2
60 42.4 - 78.0 36.55
95 78.0 - 96.0 37.7
120 96.0 - 120.0 37.7
150 120.0 - 151.0 50.8
185 151.0 - 192.0 56.3
300 192.0 - 304.0 61.3

Leyenda : 0 al 9
Nº de cintas por leyenda : 3
Cada cinta será de 1.0/2” de longitud mínima. Serán iguales o similares a la fabricada por
DEAL.


(pulg) (pulg) (lbs)
5.1/2 0.14 30
11.0 0.14 30
14.0 0.19 50
13.0 0. 31 120
Cinta Aislante
Ancho : 3/4”
Longitud : 18 mts
Elongación : 300%
Empalme de Cables
MEDICION
El conductor se medirá por unidad de Metro Lineal (ML), considerando el largo de la
partida ejecutada, o sumando por partes de la misma para dar un total.
PAGO
por Metro Lineal (ML) ejecutado del contrato que representa la compensación integral
para todas las operaciones de transporte, materiales, mano de obra, equipos,
herramientas así como otros gastos eventuales que se requieran para terminar los
trabajos.
01.06.7 SUMINIST. INST. REFLECTOR CON LAMP. 250 W. HALOGENURO METALICO ALTA
PRESION, TUBULAR; CUERPO FORMADO POR PERFILES DE ALUMINIO EXTRUIDO
SIMILAR AL MODELO LUXIOD EX (INTEGRADO) DE JOSFEL
DEFINICIÓN
Se refiere al artefacto que va a servir para iluminar exclusivamente los ambientes
exteriores, específicamente la losa deportiva, las mismas que van a garantizar una
adecuada iluminación en éstos ambientes.
DESCRIPCIÓN
Será una luminaria Reflector LUXIOD EX con lámpara de halógeno metálico 250w,
adosado en poste que viene a ser un proyector asimétrico para iluminar la losa deportiva,
cuerpo formado por perfiles de aluminio extruido y cabeceras con aleación de aluminio
colado. Entrada para cable con prensaestopa. El Luxiod EX Integrado contiene en su
interior los equipos de encendido de las lámparas.
Será un reflector de aluminio refinado de alta pureza (99.9 %). Las formas y acabados de
la superficie de los espejos permiten obtener diferentes tipos de haces; ancho mediano y
angosto. Será con porta lámparas E-40 antivibratorio de porcelana, para lámparas de
descarga, con vidrio templado frontal de 4 mm. provisto de una empaquetadura resistente
a la temperatura que le otorga un alto grado de protección y hermeticidad. Sistema de
cierre rápido con ganchos de perfil de aluminio extruido, para su fácil mantenimiento.
EJECUCIÓN
Se debe considerar la conexión eléctrica entre el centro de luz y el artefacto de
iluminación para dejar funcionando la unidad. Su montaje se realiza con accesorios que
permiten su fijación en postes, paredes o techos y obtenga una orientación adecuada de
acuerdo a la necesidad. En el poste según diseño, se adosará mediante un accesorio que
permita su fijación al tubo, con un ajuste vertical que puede variar desde -54º hasta + 90º
con respecto al eje horizontal según la posición a usarse.
La prueba de funcionamiento de todos los artefactos será mínimo de 48 horas. No se
aceptaran elementos o componentes del artefacto que produzcan ruidos.
CONTROL
El Proveedor deberá remitir muestras de cada uno de los artefactos de iluminación para
que el residente de obra de su aprobación y cualquier dificultad proveniente del no
cumplimiento de este requisito, será responsabilidad total del Proveedor, pudiendo el
residente y/o supervisor ordenar el retiro de los artefactos que no se encuentre conforme.
ACEPTACION DE LOS TRABAJOS

Los trabajos efectuados se aceptan siempre en cuando cumplan los requisitos exigidos
desde el punto de vista técnico, de ejecución y de funcionamiento adecuado.
MEDICION
Estos artefactos se medirán por Unidad (UND) de la partida ejecutada, o sumando por
partes de la misma para dar un total.
PAGO
por Unidad (UND) del contrato, que representa la compensación integral para todas las
operaciones del transporte, materiales, mano de obra, herramientas, equipos, etc. Así
como otros gastos eventuales que se requieran para terminar los trabajos.
01.06.8 SUMINIST. INST. FAROLA JP 250 LÁMPARA VAPOR DE SODIO 70W(INTEGRADO)

SIMILAR A JOSFEL
DEFINICIÓN
Se refiere al artefacto que va a servir para iluminar exclusivamente los ambientes de
aulas, laboratorios y otros ambientes de techos altos, las mismas que van a garantizar
una adecuada iluminación en éstos ambientes.
DESCRIPCIÓN
Será una luminaria para adosar y colgar tipo RAS-A de 3X36 W., 2X36 W. y 2X18 W.,
para interiores y pasadizos diseñada para satisfacer las necesidades del mercado
moderno de iluminación. En opciones para adosar.
Componente Óptico Parabólico.-El campo de aplicación de esta luminaria abarca las
áreas de trabajo donde se requiera eficiencia y confort. Ideal para salas de directorio,
auditorios, oficinas, salas de cómputo, centros de enseñanza, entidades financieras y
cualquier otro ambiente afín.
Utilizará lámparas T8 de 36W TL. Puede ser equipada con balastos electromagnéticos de
bajas pérdidas, balastos electrónicos ó balastos electrónicos digitales regulables.
La luminaria está conformada por:
El Sistema Óptico.-Conformado por una rejilla de radiación lumínica directa; fabricada en
plancha de aluminio mate y/o especular 99 % puro, abrillantada y anodizada
químicamente, con aletas transversales con perfil de aluminio extruido especial,
anodizadas que evita el deslumbramiento. El componente lateral está diseñado con perfil
parabólico para obtener la mayor eficiencia lumínica. Cuenta con aletas transversales de
perfil doble parabólico con la finalidad de controlar el brillo en sentido longitudinal de las
lámparas. La rejilla es de fácil montaje en la pantalla pues se realiza sin herramientas.
Pantalla.-Fabricada en plancha de acero de 0.6 mm. Laminada en frío, sometida a un
proceso de fosfatizado y esmaltado al horno en color blanco esmalte. Sirve de soporte de
la rejilla y equipo eléctrico.
El equipo además debe contar con:
 Reactores Electromagnéticos, arrancador y cable de alambre THHW que
soporta hasta 105 ºC.
 Balastos electrónicos, cable de alambre THHW o balastos electrónicos
regulables, cable de alambre THHW.
EJECUCIÓN
iluminación para dejar funcionando la unidad. Su montaje se hará mediante pernos en la
versión adosada. En forma individual ó en líneas continua.
CONTROL
MEDICION
PAGO
01.06.9 SUMINIST INST. DE CRUCETA DE CONCRETO
DEFINICIÓN
Se refiere al artefacto que va a servir para iluminar exclusivamente los pasadizos, las
mismas que van a garantizar una adecuada iluminación en éstos ambientes.
DESCRIPCIÓN
Será una luminaria para empotrar V-MOND 1X36WAPLICACIÓN, ideales para los
pasadizos. Será para empotrar. Equipado con lámparas fluorescentes T8 de 36 W y
balasto electrómagnetico de bajas perdidas.
La luminaria esta conformada por :
Pantalla.-Fabricada en plancha de acero de 0.5 mm de espesor, sometida a un proceso
de fosfatizado y esmaltado al horno en color blanco. Sirve de soporte de la cubierta y
equipo eléctrico.
Cubierta.-Fabricada en acrílico opal para un mejor control del deslumbramiento,
ligeramente curvo. De fácil montaje y se realiza sin herramienta; es superpuesto a la
pantalla.
EJECUCIÓN
iluminación para dejar funcionando la unidad.
CONTROL

MEDICION
PAGO
VARIOS
01.07.1 EXCAVACION, RELLENO Y COMPACTACION DE ZANJA 0.50X0.60
DEFINICIÓN
Comprende las excavaciones y demás operaciones para canalizar las redes de
alimentación que son necesarios para complementar los trabajos indicados en los planos
Instalaciones Eléctricas, de estructuras e instalaciones eléctricas y sanitarias.
Luego del excavado de zanjas se procederá a retirar el material de desmonte y de la
limpieza excedente de la obra que no se hubiese utilizado en los rellenos.
DESCRIPCIÓN
Esta especificación es aplicable a todas las excavaciones que se realicen para conformar
las secciones de los cimientos corridos, de acuerdo con los alineamientos, perfiles y
secciones señalados en los planos o indicados por Ingeniero Residente. En dichas
excavaciones se consideran incluidas las operaciones necesarias para refinar y/o limpiar
las secciones de los cimientos corridos, remover el material producto de las excavaciones
a las zonas de colocación libre, de tal forma que no interfiera con el normal desarrollo de
los trabajos, así como la conservación de dichas excavaciones por el tiempo que se
requiera para la construcción satisfactoria de los trabajos correspondientes. Se realizará
los trabajos de excavación a lo largo de los trazos de los cimientos corridos según las
órdenes del Ingeniero residente, y sólo después que éste haya verificado que los trabajos
de limpieza del terreno fueron realizado satisfactoriamente. Los ejes, secciones de los
cimientos corridos indicados en los planos, son susceptibles de cambio como resultado de
las características del subsuelo o por cualquier otra causa que considere justificada en
Ingeniero Residente.
EQUIPOS Y HERRAMENTAS
Las herramientas básicas para la ejecución de los trabajos son menores: palas, picos, etc.
EJECUCIÓN
Comprende el suministro de la mano de obra, materiales y equipo para conformar las
secciones de la zanja de los cimientos corridos, y comprende la excavación a pico y pala
de secciones de acuerdo a los detalles de los planos.
La ejecución de las excavaciones comprenderá la extracción de los materiales excavados
y su adecuada disposición. Las excavaciones deberán efectuarse de acuerdo al trazo y
replanteo preliminar con las dimensiones que aparecen en los planos o que ordene el
inspector de obras, quién durante el progreso del trabajo podrá, si lo considera necesario,
variar las dimensiones de las excavaciones, de acuerdo a las condiciones del terreno que
se presente durante su ejecución. El Ing. Residente deberá utilizar sistemas de excavación
que originen superficies lisas y uniformes, que mantengan los contornos de excavación tan
ajustados como sea posible a las líneas guías de excavación indicadas en los planos y que
reduzcan al mínimo las sobre excavaciones. El inspector podrá exigir el cambio o
modificación de los sistemas de excavación cuando, a su juicio no se estén obteniendo los
resultados esperados, sin que esto de lugar a ningún reclamo por parte del Ing.
Residente.
El Ing. Residente como parte de los trabajos de excavación, deberá tomar todas las
medidas necesarias para proteger las superficies excavadas contra las socavaciones
deslizamientos y erosión producidos por infiltraciones y escorrentías superficiales.
El Residente conservará cuidadosamente los puntos de referencia de las cotas y si
fueran desplazados y destruidos, los deberá reponer en su posición exacta.
CONTROL
Control Técnico
Durante la excavación de zanjas, se tendrá cuidado de mantener el trazo preliminar y las
profundidades de acuerdo a los planos del proyecto.
Control de Ejecución
La principal actividad para el control de los trabajos es la inspección visual, la cual debe
efectuarse en todas las etapas que se mencionan a continuación:
Control Geométrico y Terminado
Las dimensiones de las excavaciones deberán tener una tolerancia mínima para evitar las
sobre excavaciones o las sub excavaciones, cuidando siempre el dimensionamiento dado
en los planos. En caso de sobre excavaciones en altura, el residente mandará rellenar la
diferencia siempre que se compacte adecuadamente bajo responsabilidad.
Terminado
Las condiciones de terminado de la superficie deben ser verificadas visualmente. El
aspecto visual debe mostrar las excavaciones para cimientos corridos parejos y nivelados

Basado en el Control Técnico
Los trabajos ejecutados se aceptan desde el punto de vista Técnico siempre y cuando
cumplan con las indicaciones dadas por el Residente de Obra y/o Supervisor.
Basado en el Control de Ejecución
Los trabajos ejecutados se aceptan si las dimensiones son exactas y el perfil se mantiene
uniforme, y el rendimiento es aceptable, de lo contrario, los excesos serán descontados.
Basado en el Control Geométrico
El trabajo ejecutado se acepta con base en el control geométrico, siempre y cuando se
cumplan con las dimensiones de las excavaciones dadas en los planos con una tolerancia
de 0,5 cm en cada dimensión.
MEDICION
Se medirá esta partida por Metro Cubico (M3), quedan comprendidas en esta partida
todos los materiales y obras necesarias para la alimentación eléctrica desde el lugar en
que el conducto penetre en la habitación hasta su salida, incluyendo apertura de canales
en los muros, perforaciones, tuberías, tuercas, cajas, etc. para dar un total.
PAGO
del contrato por Metro Cúbico (M3) que representa la compensación integral para todas
las operaciones de transporte, materiales, mano de obra, equipos, herramientas así como
otros gastos eventuales que se requieran para terminar los trabajos.
01.07.2 MURETE DE CONCRETO PARA LA CAJA DE ACOMETIDA ELECTRICA Y PORTA
MEDIDOR, SEGÚN DIMENSIONES EN PLANO

Especificaciones Técnicas: Instalaciones Electricas

Cargado por

Información del documento

Título original

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Especificaciones Técnicas: Instalaciones Electricas

Cargado por

Copyright:

Formatos disponibles

ESPECIFICACIONES TÉCNICAS

Las Especificaciones Técnicas es parte del Expediente Técnico y complementa lo

SOBRE LA EJECUCION DE LAS ACTIVIDADES

a) El Supervisor y la Contratista, antes de iniciar la ejecución de las Obra de

b) Cualquier observación originado por condiciones no contemplados en el

c) Todos las actividades se efectuarán de acuerdo a lo especificado de los

d) Todos los trabajadores deberán contar con uniformes y equipos de protección

e) El Tablero de Bombas y las Electro bombas, esta diseñado para tener un

g) Los Alimentadores Eléctricos son conductores tipo N2XH y se instalan

h) Sobre el Sistema de Puesta a Tierra. Todas las partes metálicas no vivas de la

SOBRE LOS MATERIALES Y EQUIPOS

a) Los materiales y/o equipos a utilizar serán nuevos y de reconocida calidad,

b) El Ingeniero Supervisor notificará por escrito a la contratista de cualquier

c) Si los materiales y/o equipos tuvieran que importarse, el Contratista deberá

01.01. TABLERO GENERAL TG 3X60A 24 POLOS

En general los conductores tendrán las siguientes características:

 Elevada rigidez dieléctrica.

Calibre del Conector Area Interior Longitud Máxima

Cintas marcadoras de cable

Cintas Atadoras de Cables

Longitud Ancho Tensión

Serán iguales o similares a las fabricadas por DEAL

Serán iguales o similares a la Nº 21 fabricada por NITTO Co y/o 3M.

01.03.1 CONDUCTO DE PVC - P 80 ØMM PARA ALIMENTADORES

 Gran resistencia mecánica, principalmente al desgarre incluso a elevadas

 Los extremos de los conductores se unirán mediante un conector de

Calibre del Conector Area Interior Longitud Máxima

Cintas marcadoras de cable

Longitud Ancho Tensión

Serán iguales o similares a las fabricadas por DEAL

Serán iguales o similares a la Nº 21 fabricada por NITTO Co y/o 3M.

01.04.1 SALIDA PARA TIMBRE

01.04.4 CONDUCTOR 2-1X2.5MM2 TW-20MMØ PVC-P

 Gran resistencia mecánica, principalmente al desgarre incluso a elevadas

 Los extremos de los conductores se unirán mediante un conector de

Calibre del Conector Area Interior Longitud Máxima

25 16.8 - 26.7 29.0

Cintas marcadoras de cable

Serán iguales o similares a las fabricadas por DEAL

Serán iguales o similares a la Nº 21 fabricada por NITTO Co y/o 3M.

SISTEMAS DE PUESTA A TIERRA

01.05.1 SUM. E INSTALACION DE POZO DE PUESTA TIPO P-1, CONSTRUIDO SEGÚN

01.05.2 CABLE DE COBRE DESNUDO 1X10MM2, TEMPLE BLANDO-40 MMØ PVC-P

01.05.3 PARARRAYO CON DISPOSITIVO DE CEBADO, C/03 P/TIERRA, EN POSTE.

SISTEMA DE ALUMBRADO EXTERIOR

01.06.1 SUMINISTRO E INST. DE POSTE DE CONCRETO ARMADO CENTRIFUGADO

01.06.2 SUMINISTRO E INST. DE POSTE DE CONCRETO ARMADO CENTRIFUGADO

Poste de Concreto Centrifugado 9m

a1) Dimensiones y características mecánicas

 Longitud (mts) 9.00

Captor.-Será un Pararrayo con Dispositivo de Cebado Electrónico (PDC), pararrayo

01.06.3 EMPALME PARA CABLE N2XH, HASTA 16 MM2

En general los conductores tendrán las siguientes características:

 Elevada rigidez dieléctrica.

Calibre del Conector Area Interior Longitud Máxima

Cintas marcadoras de cable

Cintas Atadoras de Cables

Longitud Ancho Tensión

Serán iguales o similares a las fabricadas por DEAL

Serán iguales o similares a la Nº 21 fabricada por NITTO Co y/o 3M.

ACEPTACION DE LOS TRABAJOS

01.06.8 SUMINIST. INST. FAROLA JP 250 LÁMPARA VAPOR DE SODIO 70W(INTEGRADO)

01.06.9 SUMINIST INST. DE CRUCETA DE CONCRETO
