WI-XML Página 1 de 14

Golf Lugares de montaje Núm. 802 / 1

Edición 07.2014

Fusibles

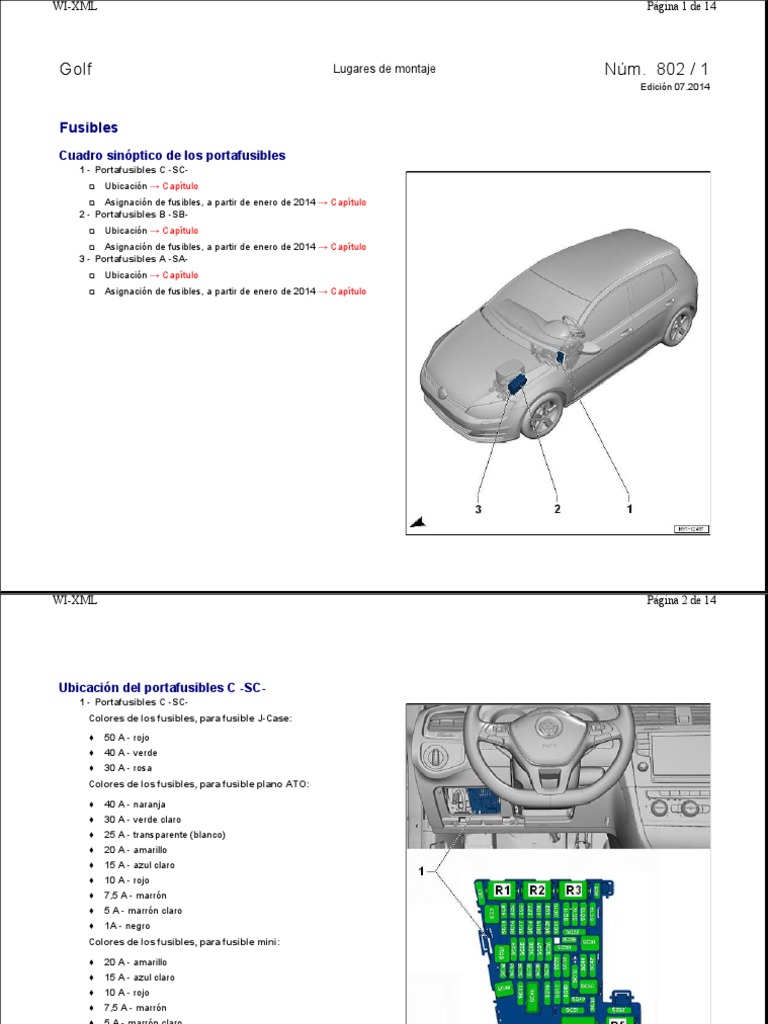

Cuadro sinóptico de los portafusibles
1 - Portafusibles C -SC-
 Ubicación → Capítulo
 Asignación de fusibles, a partir de enero de 2014 → Capítulo
2 - Portafusibles B -SB-
 Ubicación → Capítulo
 Asignación de fusibles, a partir de enero de 2014 → Capítulo
3 - Portafusibles A -SA-
 Ubicación → Capítulo
 Asignación de fusibles, a partir de enero de 2014 → Capítulo
WI-XML Página 2 de 14

Ubicación del portafusibles C -SC-

1 - Portafusibles C -SC-
Colores de los fusibles, para fusible J-Case:

 50 A - rojo
 40 A - verde
 30 A - rosa
Colores de los fusibles, para fusible plano ATO:

 40 A - naranja
 30 A - verde claro
 25 A - transparente (blanco)
 20 A - amarillo
 15 A - azul claro
 10 A - rojo
 7,5 A - marrón
 5 A - marrón claro
 1A - negro
Colores de los fusibles, para fusible mini:

 20 A - amarillo
 15 A - azul claro
 10 A - rojo
 7,5 A - marrón
 5 A - marrón claro
 1A - negro

Volver al cuadro sinóptico → Capítulo

Asignación de los fusibles del portafusibles C -SC- , a partir de enero de 2014

WI-XML Página 3 de 14

Posición Denominación en el esquema de circuitos de Valor Función/componente Borne

corriente nominal
F1 Fusible 1 del portafusibles C -SC1- 30 A Punto de interconexión en el centro del maletero6) 30

F2 Fusible 2 del portafusibles C -SC2- 15 A Unidad de control de la electrónica de la columna de 30

dirección -J527-5)
F3 Fusible 3 del portafusibles C -SC3- - Fusible para vehículos especiales / en función del -
equipamiento
F4 Fusible 4 del portafusibles C -SC4- 10 A Unidad de control de la red de a bordo -J519- 30
 Sistema de alarma antirrobo

F5 Fusible 5 del portafusibles C -SC5- 5A Interfaz de diagnosis para bus de datos -J533- 30
F6 Sin asignar -
F7 Fusible 7 del portafusibles C -SC7- 10 A Mandos de la calefacción y el aire acondicionado -EX21- 30
Unidad de control de la calefacción -J65-
Unidad de control del Climatronic -J255-
Unidad de control del climatizador -J301-
Palanca selectora -E313-
Relé de la luneta térmica -J9-
F8 Fusible 8 del portafusibles C -SC8- 10 A Conmutador giratorio de las luces -EX1- 30
Pulsador del freno de estacionamiento electromecánico -
E538-
Sensor de la humedad del aire, lluvia y luz -G823-
Conexión para la diagnosis -U31-
F9 Fusible 9 del portafusibles C -SC9- 1A Unidad de control de la electrónica de la columna de 30
dirección -J527-
F10 Fusible 10 del portafusibles C -SC10- 10 A Pantalla de la unidad de control de la unidad de mandos 30
con pantalla para información, delante -J685-
F11 Sin asignar - -
F12 Fusible 12 del portafusibles C -SC12- 20 A Unidad de control del sistema electrónico de información 1 - 30
J794-
F13 Fusible 13 del portafusibles C -SC13- 15 A Unidad de control de la amortiguación de regulación 30
electrónica -J250-
WI-XML Página 4 de 14

F14 Fusible 14 del portafusibles C -SC14- 30 A Unidad de control de la turbina de aire exterior -J126- 30
F15 Fusible 15 del portafusibles C -SC15- 10 A Unidad de control para bloqueo electrónico de la columna 30
de dirección -J764-
F16 Fusible 16 del portafusibles C -SC16- 7,5 A Portaobjetos con interfaz para teléfono móvil -R265- 30
F17 Fusible 17 del portafusibles C -SC17- 5A Unidad de control en el cuadro de instrumentos -J285- 30
Cuadro de instrumentos -KX2-
Interfaz para sistema de navegación -R94-
F18 Fusible 18 del portafusibles C -SC18- 7,5 A Cámara de marcha atrás -R189- 30
Pulsador de desbloqueo en la manilla del portón/capó
trasero -E234-
F19 Fusible 19 del portafusibles C -SC19- 7,5 A Interfaz para el sistema de acceso y arranque -J965- 30
F20 Fusible 20 del portafusibles C -SC20- 5A Unidad de control para detección de fugas en el depósito de 30
combustible -J909-
Relé del sistema de dosificación del agente reductor -J963-
6)

F21 Sin asignar - -

F22 Sin asignar - -
F23 Fusible 23 del portafusibles C -SC23- 40 A Unidad de control de la red de a bordo -J519- 30
 Faro delantero derecho -MX2-

F24 Fusible 24 del portafusibles C -SC24- 30 A Unidad de control del techo corredizo -J245- 30
F25 Fusible 25 del portafusibles C -SC25- 30 A Unidad de control de la puerta del conductor -J386- 30
Motor del elevalunas trasero izquierdo -V26- 30
F26 Fusible 26 del portafusibles C -SC26- 30 A Unidad de control de la red de a bordo -J519- 30
 Calefacción de los asientos delanteros

F27 Fusible 27 del portafusibles C -SC27- 30 A Unidad de control del paquete de sonido digital -J525- 30
F28 Fusible 28 del portafusibles C -SC28- 20 A Unidad de control para detección del remolque -J345- 30
F29 Fusible 29 del portafusibles C -SC29- - Fusible para vehículos especiales / en función del -
equipamiento
F30 Sin asignar - -
F31 Fusible 31 del portafusibles C -SC31- 40 A Unidad de control de la red de a bordo -J519- 30
WI-XML Página 5 de 14

 Faro delantero izquierdo -MX1-

F32 Fusible 32 del portafusibles C -SC32- 7,5 A Unidad de control del ACC -J428- 15
Unidad de control de la ayuda de aparcamiento -J446-
F33 Fusible 33 del portafusibles C -SC33- 5A Unidad de control de airbag -J234- 15
Testigo de desactivación del airbag del acompañante -K145
-
F34 Fusible 34 del portafusibles C -SC34- 7,5 A Conmutador giratorio de las luces -EX1- 15
Retrovisor interior -EX5-
Relé de tomas de corriente -J807-
Conmutador de las luces de marcha atrás -F4-
Sensor de presión del circuito de agente frigorífico -G805-
Sensor de calidad del aire -G238-
Unidad de control para la sonoridad del motor -J869-4)
Pulsador de ASR y ESP -E256-
F35 Fusible 35 del portafusibles C -SC35- 10 A Conexión para la diagnosis -U31- 15
Regulador del alcance de las luces y de la iluminación de
los instrumentos -EX14-
Unidad de control de luz de curva y la regulación del
alcance de las luces -J745-
Servomotor izquierdo para regulación del alcance de las
luces -V48-
Servomotor derecho para regulación del alcance de las
luces -V49-
F36 Fusible 36 del portafusibles C -SC36- 10 A Unidad de control de la luz diurna y de posición derechas - 15
J861-
F37 Fusible 37 del portafusibles C -SC37- 10 A Unidad de control de la luz de marcha diurna y de posición 15
izquierda -J860-
F38 Fusible 38 del portafusibles C -SC38- 20 A Unidad de control para detección del remolque -J345- 30
F39 Fusible 39 del portafusibles C -SC39- 30 A Unidad de control de la puerta del acompañante -J387- 30
Motor del elevalunas trasero derecho -V27-
WI-XML Página 6 de 14

F40 2) , 3) Fusible 40 del portafusibles C -SC40- 20 A Encendedor -U1- 1) 15 2) / 30

3)

Toma de corriente de 12 V -U5-

Toma de corriente 2 de 12 V -U18-
F41 Sin asignar - - -
F42 Fusible 42 del portafusibles C -SC42- 40 A Unidad de control de la red de a bordo -J519- 30
 Cierre centralizado

F43 Fusible 43 del portafusibles C -SC43- 30 A Unidad de control de la red de a bordo -J519- 30
F44 Fusible 44 del portafusibles C -SC44- 15 A Unidad de control para detección del remolque -J345- 30
F45 Fusible 45 del portafusibles C -SC45- 15 A Conmutador para regulación del apoyo lumbar del asiento 30
del conductor -E176-
Unidad de mandos para regulación del asiento del
conductor -E470-
F46 Sin asignar - -
F47 Fusible 47 del portafusibles C -SC47- 15 A Motor del limpialuneta -V12- 15
F48 Sin asignar - -
F49 Fusible 49 del portafusibles C -SC49- 5A Sensor de la posición del embrague -G476- 15
Relé 1 del motor de arranque -J906-
Relé 2 del motor de arranque -J907-
F50 Sin asignar - -
F51 Sin asignar - -
F52 Sin asignar - -
F53 Fusible 53 del portafusibles C -SC53- 30 A Relé de la luneta térmica -J9- 15

1)
Equipamiento para fumador
2)
De fábrica con alimentación del borne 15
3)
Alimentación a través del borne 30 posible
4)
Sólo para vehículos con equipamiento GTI
WI-XML Página 7 de 14

5)
Sólo para vehículos con volante calefactable
6)
Sólo para vehículos con sistema de dosificación del agente reductor

Nota

El fusible SC40 viene de fábrica con alimentación del borne 15 y puede recibir alimentación del borne 30 cambiando el lugar de enchufe. Cuando se
conecta un consumidor a la toma de corriente o al encendedor, hay que asegurarse de desconectar el consumidor de la alimentación de tensión
cuando el motor esté apagado para evitar la descarga de la batería del vehículo.

Volver al cuadro sinóptico → Capítulo

Ubicación del portafusibles B -SB-

1 - Portafusibles B -SB-
Colores de los fusibles, para fusible J-Case:

 50 A - rojo
 40 A - verde
 30 A - rosa
Colores de los fusibles, para fusible plano ATO:

 40 A - naranja
 30 A - verde claro
 25 A - transparente (blanco)
 20 A - amarillo
 15 A - azul claro
 10 A - rojo
 7,5 A - marrón
 5 A - marrón claro
 1A - negro

Volver al cuadro sinóptico → Capítulo

Asignación de los fusibles del portafusibles B -SB- , enero de 2014

Posición Denominación en el esquema de circuitos de Valor Función/componente Borne
corriente nominal
WI-XML Página 8 de 14

F1 Fusible 1 del portafusibles B -SB1- 40 A Unidad de control del ABS -J104- 30

F2 Fusible 2 del portafusibles B -SB2- 40 A Unidad de control del ABS -J104- 30
Bomba hidráulica del ABS -V64-
F3 Fusible 3 del portafusibles B -SB3- 15 A 1) Unidad de control del motor -J623- 87
30 A 2)
WI-XML Página 9 de 14

F4 Fusible 4 del portafusibles B -SB4- 5 A 2) Sensor del nivel y de la temperatura del aceite -G266- 87
10 A 1)
Unidad de control del ventilador del radiador -J293-
Electroválvula 1 del depósito de carbón activo -N80- 1)
Válvula 1 para distribución variable -N205-1)
Válvula 1 para la distribución variable (escape) -N318- 1)
Válvuladeregulación delapresióndelaceite -N428- 1)
Relé de potencia calorífica alta -J360- 2)
Válvula de conmutación del radiador para recirculación de
gases de escape -N345- 2)
Relé de potencia calorífica baja -J359- 2)
Electroválvula para limitación de la presión de
sobrealimentación -N75- 2)
Actuador de la leva de admisión del cilindro 2 -N583- 1)
Actuador de la leva de escape del cilindro 2 -N587- 1)
Actuador de la leva de admisión del cilindro 3 -N591- 1)
Actuador de la leva de escape del cilindro 3 -N595- 1)
Sensor de la concentración de etanol -G708- 1)
Válvula de recirculación del aire del turbocompresor -N249-
4)

Válvula de la mariposa del colector de admisión -N316-4)

Válvula de control del eyector para refrigeración del pistón -
N522-4)
F5 Fusible 5 del portafusibles B -SB5- 10 A 2) Válvula reguladora de la presión del combustible -N276- 87
Válvula para dosificación del combustible -N290-
Relé para alimentación de corriente de componentes del
motor -J757-4)
F6 Fusible 6 del portafusibles B -SB6- 5A Conmutador de las luces de freno -F- 87
WI-XML Página 10 de 14

F7 Fusible 7 del portafusibles B -SB7- 7,5 A 1) Válvula reguladora de la presión del combustible -N276- 1) 87
10 A 2)
Bomba para refrigeración del aire de sobrealimentación -
V188- 1)
Válvuladeregulación delapresióndelaceite -N428-2)
Electroválvula del circuito del líquido refrigerante -N492-2)
Bomba para refrigeración del aire de sobrealimentación -
V188- 2)
Bomba para refrigeración del aceite para engranajes -V478-
4)

Válvula de cierre del líquido refrigerante -N82-4)

Bomba de respaldo para la calefacción -V488- 2)
Servomotor de la persiana del radiador -V544-2)
F8 Fusible 8 del portafusibles B -SB8- 10 A 1) Calefacción de la sonda lambda -Z19- 87
15 A 2)
Sonda lambda 1 anterior al catalizador -GX10-
Calefacción de la sonda lambda 1 posterior al catalizador -
Z29-
Sonda lambda 1 posterior al catalizador -GX7-
F9 Fusible 9 del portafusibles B -SB9- 5 A 2) Bobina de encendido 1 con etapa final de potencia -N70- 1) 87
20 A 1)
Bobina de encendido 2 con etapa final de potencia -N127-1)
Bobina de encendido 3 con etapa final de potencia -N291- 1)
Bobina de encendido 4 con etapa final de potencia -N292-1)
Unidad de control del ciclo automático de precalentamiento
-J179- 2)
Medidor de masa de aire -G70-
Resistencia de calefacción para precalentamiento del
colector de admisión -N51- 2)
WI-XML Página 11 de 14

10A 1) Unidad de mando de la chapaleta de escape -J883- 1)

Sensor 1 de la presión del aire secundario -G609- 1)
Bomba para refrigeración del aire de sobrealimentación -
V188- 1)
Electroválvula 1 del depósito de carbón activo -N80- 1)
Válvula 1 para distribución variable -N205- 1)
Válvula 1 para la distribución variable (escape) -N318- 1)
F10 Fusible 10 del portafusibles B -SB10- 10 A 1) Unidad de control de la bomba de combustible -J538- 87
20 A 2)
F11 Fusible 11 del portafusibles B -SB11- 40 A Elemento calefactor de la calefacción adicional por aire - 87
Z35-
F12 Fusible 12 del portafusibles B -SB12- 40 A Elemento calefactor de la calefacción adicional por aire - 87
Z35-
F13 Fusible 13 del portafusibles B -SB13- 30 A Unidad de control del cambio automático -J217- 30
Unidad mecatrónica del cambio de doble embrague DSG -
J743-
 Cambio de doble embrague DSG 200

15 A Unidad mecatrónica del cambio de doble embrague DSG -

J743-
 Cambio de doble embrague DSG 250

F14 Sin asignar -

F15 Fusible 15 del portafusibles B -SB15- 15 A Relé de la bocina -J413- 30
F16 Fusible 16 del portafusibles B -SB16- 20 A Relé para alimentación de corriente de componentes del 30
motor -J757-4)
F17 Fusible 17 del portafusibles B -SB17- 7,5 A Relé principal -J271- 1) 30

Relé para alimentación de tensión del borne 30 -J317- 2)

Unidad de control del motor -J623-
Unidad de control del ABS -J104-
Relé del parabrisas térmico -J47-
WI-XML Página 12 de 14

F18 Fusible 18 del portafusibles B -SB18- 5A Unidad de control para vigilancia de baterías -J367- 30
Interfaz de diagnosis para bus de datos -J533- 3)
F19 Fusible 19 del portafusibles B -SB19- 30 A Unidad de control del motor del limpiacristales -J400- 30
F20 Sin asignar - -
F21 Sin asignar - -
F22 Fusible 22 del portafusibles B -SB22- 5A Unidad de control del motor -J623- 50
F23 Fusible 23 del portafusibles B -SB23- 30 A Motor de arranque -B- 50
F24 Fusible 24 del portafusibles B -SB24- 40 A Elemento calefactor de la calefacción adicional por aire - 87
Z35-
F25 Sin asignar - -
F26 Sin asignar - -
F27 Sin asignar - -
F28 Sin asignar - -
F29 Sin asignar - -
F30 Sin asignar - -
F31 Sin asignar - -
F32 Sin asignar - -
F33 Sin asignar - -
F34 Fusible 34 del portafusibles B -SB34- 15 A Unidad de control de bloqueos transversales -J647-4) 30

F35 Sin asignar - -

F36 Sin asignar - -
F37 Sin asignar - -
F38 Sin asignar - -

1)
Sólo para vehículos con motor de gasolina
2)
Sólo para vehículos con motor diésel
3)
Sólo para vehículos sin sistema Start-Stop
WI-XML Página 13 de 14

4)
Sólo para vehículos con equipamiento GTI

Volver al cuadro sinóptico → Capítulo

Ubicación del portafusibles A -SA-

1 - Portafusibles A -SA-
508 - Conexión a rosca (30) en la caja electrónica

Fusible de cinta reversible (multifuse)

→ Grupo de rep. 97
WI-XML Página 14 de 14

Nota

El fusible de cinta reversible (multifuse) sólo se puede sustituir completo.

Volver al cuadro sinóptico → Capítulo

Asignación de los fusibles del portafusibles A -SA- , enero de 2014

Posición Denominación en el esquema de circuitos Valor Función/componente Borne
de corriente nominal
J1 Fusible 1 del portafusibles A -SA1- 125 A Alimentación para los fusibles: 30
-SC4- …-SC14-
-SC30-
-SC31-
-SC38-
-SC39-
-SC41-
-SC42-
-SC53-
Relé para alimentación de tensión del borne 15 -J329-
G1 Fusible 2 del portafusibles A -SA2- 400 A Alternador -C- 30
E1 Fusible 3 del portafusibles A -SA3- 80 A Unidad de control de la dirección asistida -J500- 30
K1 Fusible 4 del portafusibles A -SA4- 80 A Alimentación para los fusibles: 30
-SC15- …-SC20-
-SC23- …-SC28-
-SB43- …-SB45-
L1 Fusible 5 del portafusibles A -SA5- 50 A Ventilador del radiador -VX57- 30

Volver al cuadro sinóptico → Capítulo
