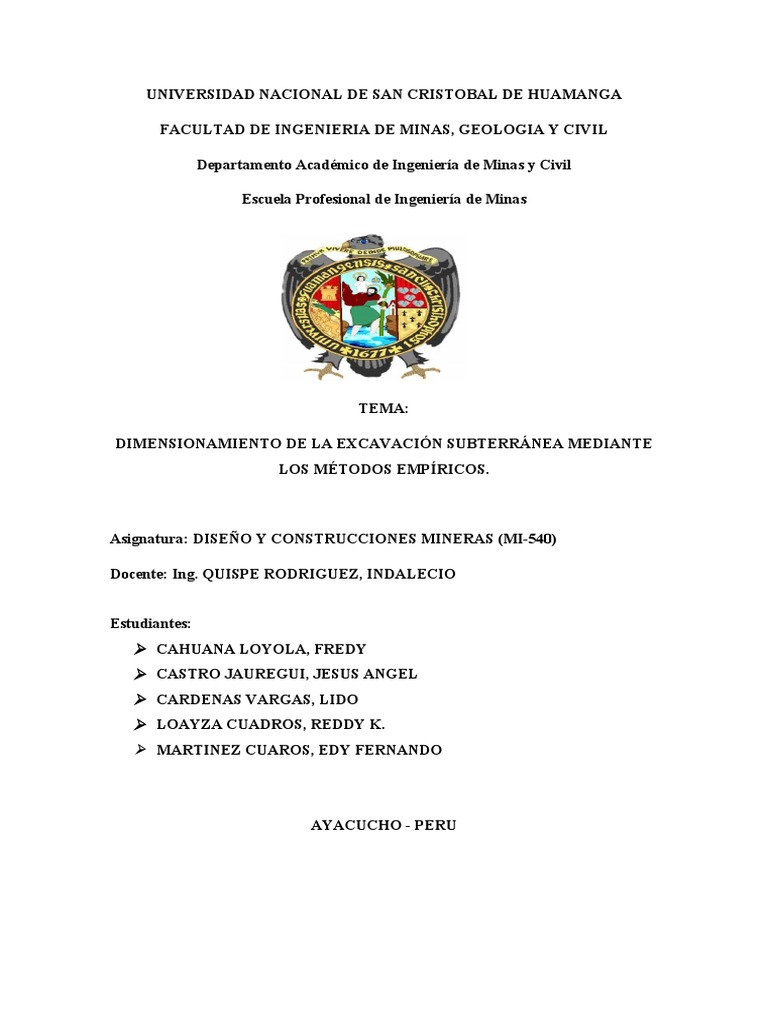

UNIVERSIDAD NACIONAL DE SAN CRISTOBAL DE HUAMANGA
FACULTAD DE INGENIERIA DE MINAS, GEOLOGIA Y CIVIL
Departamento Académico de Ingeniería de Minas y Civil
Escuela Profesional de Ingeniería de Minas
TEMA:
DIMENSIONAMIENTO DE LA EXCAVACIÓN SUBTERRÁNEA MEDIANTE
LOS MÉTODOS EMPÍRICOS.
Asignatura: DISEÑO Y CONSTRUCCIONES MINERAS (MI-540)
Docente: Ing. QUISPE RODRIGUEZ, INDALECIO
Estudiantes:
CAHUANA LOYOLA, FREDY
CASTRO JAUREGUI, JESUS ANGEL
CARDENAS VARGAS, LIDO
LOAYZA CUADROS, REDDY K.
MARTINEZ CUAROS, EDY FERNANDO
AYACUCHO - PERU
ÍNDICE
INTRODUCCION........................................................................................................................................4
INVESTIGACION TEORICA.....................................................................................................................5
1.1. CONCEPTOS BÁSICOS................................................................................................................5
a) Rocas ígneas.....................................................................................................................................5
b) Rocas sedimentarias.........................................................................................................................5
c) Rocas metamórficas.........................................................................................................................5
1.2. CARACTERÍSTICAS DE LA MASA ROCOSA............................................................................5
a) Discontinuidades..............................................................................................................................5
b) planos de estratificación..................................................................................................................5
c) fallas.................................................................................................................................................5
d) diaclasas...........................................................................................................................................5
e) zonas de corte...................................................................................................................................5
f) contactos litológicos.........................................................................................................................5
g) planos de foliación o esquistosidad.................................................................................................5
1.3. PROPIEDADES DE LAS DISCONTINUIDADES......................................................................5
a) Orientación......................................................................................................................................5
b) Espaciamiento..................................................................................................................................5
c) Persistencia......................................................................................................................................5
d) Rugosidad.........................................................................................................................................5
e) Apertura...........................................................................................................................................5
f) Relleno..............................................................................................................................................5
g) Meteorización...................................................................................................................................5
DIMENSIONAMIENTO DE LA EXCAVACIÓN SUBTERRÁNEA MEDIANTE LOS MÉTODOS
EMPÍRICOS.................................................................................................................................................6
2.1. OBJETIVOS..........................................................................................................................................6
2.2. UBICACIÓN..........................................................................................................................................6
2.3. COORDENADAS UTM........................................................................................................................7
2.3.1. GEOMORFOLOGÌA.....................................................................................................................7
2.3.2. RIESGOS NATURALES...............................................................................................................7
2.4. GEOLOGÌA REGIONAL.....................................................................................................................7
2.5. GEOLOGÌA LOCAL.............................................................................................................................7
2.6. GEOLOGÍA ESTRUCTURAL.............................................................................................................7
INVESTIGACIÓN DE CAMPO..................................................................................................................8
3.1. EQUIPOS E INSTRUMENTOS DE USO EN EL CAMPO...............................................................8
3.2. METODOLOGÌA DE TRABAJO.........................................................................................................8
3.3. MEDICIONES GEOTÈCNICAS ESTRUCTURALES.......................................................................8
3.4. CALCULOS DE CAMPO.....................................................................................................................9
3.5. CLASIFICACION DEL MACISO ROCOSO SEGUN LOS PARAMETROS DE BIENIASWSKI
(1979)..........................................................................................................................................................10
3.6. DIMENSIONAMIENTO DE LA EXCAVACION............................................................................11
ANEXOS.....................................................................................................................................................13
CONCLUSIONES......................................................................................................................................15
RECOMENDACIONES............................................................................................................................16
BIBLIOGRAFIA........................................................................................................................................17
INTRODUCCION
Determinar las características estructurales de una masa rocosa de un túnel, depende
mucho del tipo de roca y su estado físico, esto influirá en la seguridad con que se trabaja
y así evitar accidentes lamentables; para ello es necesario recolectar datos geológicos
estructurales a fin de evaluarlo mediante la clasificación geomecánica.
Para tal fin y proceso de aprendizaje como estudiantes, nos constituimos en la Localidad
de Sirenachayocc, específicamente en el maciso rocoso de jacca, sobre el trabajo a
realizar.
En el presente trabajo detallamos de manera clara la información obtenida en el campo,
como también su proceso de cálculo para determinar su clasificación, que nos dio
valoraciones para el cálculo de la clasificación Geomecánica. Como también en la parte
final damos nuestras impresiones, recomendaciones conclusiones y adjuntamos las
fotografías que corroboraran el trabajo realizado en el campo.
INVESTIGACION TEORICA
1.1. CONCEPTOS BÁSICOS
La roca es un conjunto de sustancias minerales que, formando masas, constituye gran
parte de la corteza terrestre.
Según su origen, las rocas pueden ser:
a) Rocas ígneas
b) Rocas sedimentarias
c) Rocas metamórficas
También es necesario distinguir lo que es el “material rocoso” o denominado también
“roca intacta” y lo que es la “masa rocosa” o también denominada “macizo rocoso”.
Roca intacta
Masa rocosa.
1.2. CARACTERÍSTICAS DE LA MASA ROCOSA
Entre sus características tenemos
a) Discontinuidades
b) planos de estratificación.
c) fallas.
d) diaclasas.
e) zonas de corte
f) contactos litológicos
g) planos de foliación o esquistosidad
1.3. PROPIEDADES DE LAS DISCONTINUIDADES.
a) Orientación
b) Espaciamiento
c) Persistencia
d) Rugosidad
e) Apertura.
f) Relleno.
g) Meteorización
DIMENSIONAMIENTO DE LA EXCAVACIÓN SUBTERRÁNEA MEDIANTE
LOS MÉTODOS EMPÍRICOS.
2.1. OBJETIVOS
Determinar y definir las características geológicas del macizo rocoso de
Sirenachayocc.
Determinar los tipos de roca que constituye el macizo rocoso de Sirenachayocc.
Determinar los parámetros para la Clasificación Geomecánica
2.2. UBICACIÓN
Ubicado en la zona sur central de los andes peruanos.
Departamento : Ayacucho
Provincia : Huanta
Distrito : Huanta
Localidad : Sirenachayocc
Zona de estudio : Carretera Chancaray – Seccllas km 2 + 500 a 20 min de la Plaza Principal de
Huanta.
FUENTE: GOOGLE EARTH
Masiso rocoso
FUENTE: PROPIA
2.3. COORDENADAS UTM
Norte : 8572882.87
Este : 580955.71
Altura : 2718.4 msnm
2.3.1. GEOMORFOLOGÌA
Geomorfológicamente el territorio de Sirenachayocc, está conformado por colinas bajas,
colinas altas y valle intermedio. Del total del territorio el 75. % representa colina baja;
20 % colina alta y 5 % valle intermedio.
2.3.2. RIESGOS NATURALES
El territorio no presenta riesgos naturales
2.4. GEOLOGÌA REGIONAL
A nivel regional se observa la presencia de rocas volcánico-sedimentarias,
identificándose en la columna estratigráfica la Formación Ayacucho, Formación socos y
Huanta. En el periodo Cretácico de la era Mesozoica, se produjo el “Plegamiento
Peruano de los Andes. En el Eógeno del Terciario se presenta el Plegamiento Incaico, se
produce enseguida una gran actividad volcánica, los andes se levantan alcanzando una
altura de 2,000 a 3,000 msnm. En el Cuaternario periodo Neógeno (Plioceno Inferior) se
llevo a cabo el Plegamiento Quichuano, en esta etapa se produce una gran precipitación
de naturaleza aluviónica que produce grandes erosiones, lo que dio origen al actual
paisaje.
2.5. GEOLOGÌA LOCAL
A nivel local la presencia de rocas volcánico sedimentarias identificándose. La serie
sedimentaria que tiene el estrato de toba dacítica de posibles propiedades puzolánicas
pertenece estratigráficamente a la Formación Ayacucho del Terciario superior.
2.6. GEOLOGÍA ESTRUCTURAL
Las unidades litoestratigráficas descritas se encuentran inclinadas hacia el Este con
buzamientos entre 60 y 70 º al NW y rumbo promedio N70ºE. En el ítem siguiente
Investigación de campo se presentan en forma detallada los resultados de la
caracterización de la masa rocosa, en el que se incluye las características estructurales
del área las unidades litoestratigráficas descritas se encuentran detalladas los resultados
de la caracterización de la masa rocosa, en el que se incluye las características
estructurales del área
INVESTIGACIÓN DE CAMPO
3.1. EQUIPOS E INSTRUMENTOS DE USO EN EL CAMPO
Wincha de 50 metros
Brujula
Picota
3.2. METODOLOGÌA DE TRABAJO
El procedimiento para aplicar la Clasificación Geomecánica es el siguiente:
Dividir el macizo rocoso en dominios estructurales (zonas de características
geológicas similares como tipo de roca, espaciado, etc.).
Obtener los parámetros de clasificación mediante la medición de las
características geológicos – estructurales y colocarlos en la tabla de registro.
Analizar los valores que están asignados para cada parámetro y sumar losvalores
para obtener el RMR básico.
El sexto parámetro, la influencia del buzamiento de las discontinuidades, se
utilizará para ajustar el RMR básico.
Se debe tener en consideración que, en un macizo con varios sets de
discontinuidades, el set principal usualmente designado como set N°1, controla
la estabilidad de una excavación. La sumatoria de la valoración de los
parámetros de clasificación para este set de discontinuidades constituirá el RMR.
En situaciones donde no hay un set de discontinuidades dominante y de importancia
crítica, o cuando se estime la resistencia y deformación del macizo rocoso, los valores
para cada set de discontinuidades serán promediados para obtener la apropiada
clasificación individual de cada parámetro.
3.3. MEDICIONES GEOTÈCNICAS ESTRUCTURALES
Para cada set estructural identificado se determinará la medición de:
Relleno.
[Link]
Rugosidad
Persistencia
Orientación
Obtener información conexa, tipo de roca estratigrafía`, y geológicos que serán de ayuda para
el informe final.
3.4. CALCULOS DE CAMPO
Estando en el terreno in-situ, se determinó los datos correspondientes:
Mediante el uso de la picota, la resistencia estimada de la roca en el campo,
cuando la muestra se rompe con 1 a 3 golpes del martillo es de Resistencia
media, colocando un resultado de 75 Mpa a criterio.
1. Los siguientes datos se recolectó con el método de “registro Lineal” que
consiste en Extender una cinta métrica en la pared rocosa e ir registrando metro
a metro las propiedades de las discontinuidades, no incluir en ellos las fracturas
producidas por la voladura.
DATOS DEL CAMPO DEL MAPEO GEOMECANICO
MAPEO POR METRO 1m 2m 3m 4m 5m 6m 7m 8m 9m 10m
promedio
JUNTAS POR METRO 3 4 3 3 4 5 5 5 3 5 4
PERSISTENCIA (m) 1.35 1.4. 2.5 3 2.9 1.7 1.7 3 2.5 2.5 2.35
ABERTURA(mm) 15 5 7 2 6 7 11 5 10 8 7.6
RUGOSIDAD rugoso rugoso rugoso rugoso rugoso rugoso rugoso rugoso rugoso rugoso rugoso
blando con blando con blando con blando con blando con blando con blando con blando con blando con blando con
blando con
RELLENO espesor espesor espesor espesor espesor espesor espesor espesor espesor espesor
espesor <5mm
<5mm <5mm <5mm <5mm <5mm <5mm <5mm <5mm <5mm <5mm
GRADO DE METEORIZACION moderado moderado moderado moderado moderado moderado moderado moderado moderado moderado
moderado
EFECTO DE AGUA seco seco seco seco seco seco seco seco seco seco seco
3.5. CLASIFICACION DEL MACISO ROCOSO SEGUN LOS PARAMETROS
DE BIENIASWSKI (1979)
Se desarrolló de la siguiente manera:
Obteniendo:
ROCA BUENA
TIPO II.
3.6. DIMENSIONAMIENTO DE LA EXCAVACION
Ahora, a partir de estos resultados se calculará el índice “Q”.
Q = e(62-39)/10 = 9.97
En la siguiente relación entre la dimensión máxima De de una excavación subterránea
sin ademe y del índice Q de la calidad para túneles (NGI) se calcula De.
Del grafico se denota que: De = 5.5
2. Seguidamente entre la relación del tipo de excavación subterránea y el ERS, se
determina la ERS a usar.
ESR=1.6: Índice de soporte de la excavación.
Determinar la luz máxima, mediante la relación:
O mediante la siguiente formula:
Siendo con cada uno de ellos la sección de la excavación.
Luz máxima (ancho de labor) = 3.5x0.035x59 ==> H= 7.228m
Obteniendo la sección de la labor: 7.2x7.2m
Aberturamáx. (sin soste.)=2x1.6 x9.970.4= 8.0m
Sección adecuada, recomendable para una labor será: 8mx8m.
Tiempo promedio sin soporte (según la tabla) de BIENIAWSKI:
6 meses para 4m luz.
ANEXOS
CONCLUSIONES
Se concluye que de acuerdo a la clasificación geomecánica de Bieniawski -
RMR El macizo rocoso del sector Sirenachayoc jaccta es roca buena.
Es muy favorable para la construcción de un túnel.
RECOMENDACIONES
Utilizar correctamente los EPPs.
Registrar con mucha cautela los datos evitando errores.
Trabajar de manera organizada en el proceso de recolección de datos.
BIBLIOGRAFIA
Diapositivas de la Universidad Nacional de Ingeniería
[Link]/doc/61458414/Trabajo-Rocas-II-MOROCOCHA
