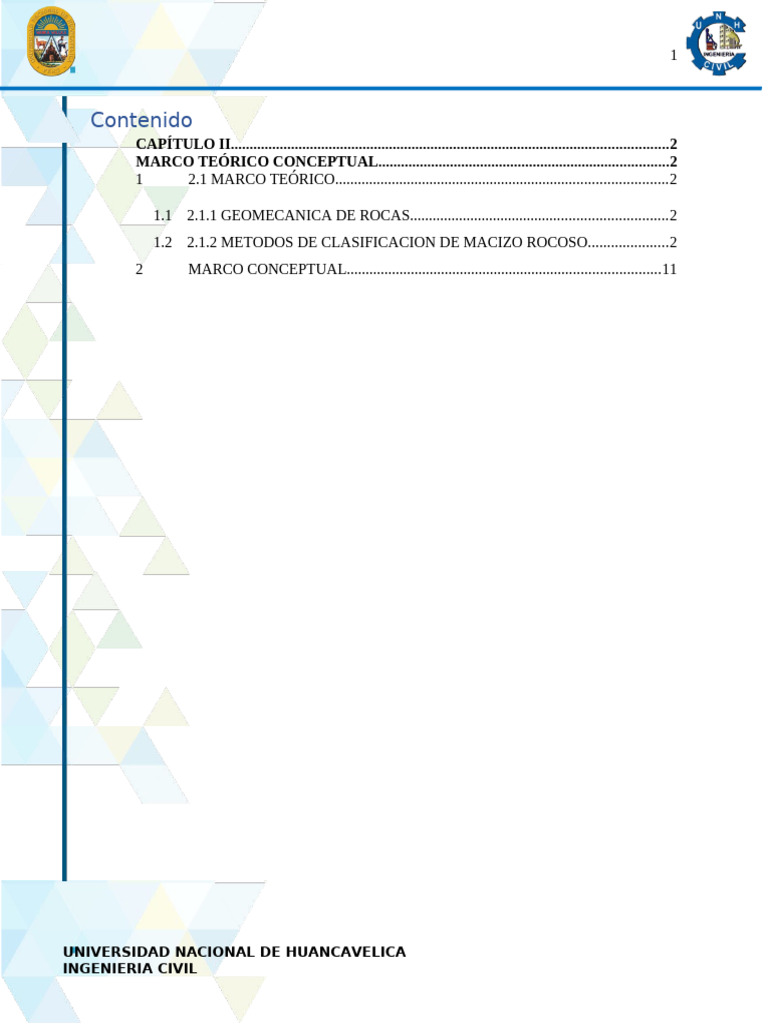

Contenido
CAPÍTULO II....................................................................................................................2
MARCO TEÓRICO CONCEPTUAL.............................................................................2
1 2.1 MARCO TEÓRICO........................................................................................2
1.1 2.1.1 GEOMECANICA DE ROCAS....................................................................2
1.2 2.1.2 METODOS DE CLASIFICACION DE MACIZO ROCOSO.....................2
2 MARCO CONCEPTUAL...................................................................................11
UNIVERSIDAD NACIONAL DE HUANCAVELICA
INGENIERIA CIVIL
2
TABLAS
Tabla 1: Indice del ensayo y resistencia a comprension......................................................4
Tabla 2: Valoración de macizo rocoso................................................................................5
Tabla 3: Paramentro para calcular RMR.............................................................................6
Tabla 4:valoración de resistencia a compresión y ensayo de caraga puntual......................6
UNIVERSIDAD NACIONAL DE HUANCAVELICA
INGENIERIA CIVIL
3
CAPÍTULO II
MARCO TEÓRICO CONCEPTUAL
1 2.1 MARCO TEÓRICO
La caracterización del macizo rocoso es fundamental para la planificación y ejecución de
obras de ingeniería civil, especialmente en proyectos que involucran excavaciones, túneles,
presas y cimentaciones. Este proceso consiste en la evaluación de las propiedades geomecánicas
del macizo rocoso, incluyendo la roca intacta y las discontinuidades que la atraviesan.
1.1 2.1.1 GEOMECANICA DE ROCAS
El término geomecánica se aplica al conjunto de disciplinas relacionadas con geología,
ingeniería civil, ingeniería de minas y geofísica, para estudio de las condiciones de estabilidad,
deformación y resistencia de macizos rocosos. Parcialmente se le puede considerar sinónimo de
mecánica de rocas, pues además comprende mecánica de suelos. La geo mecánica se distingue
de la geotecnia en que en ésta se atienden principalmente terrenos no consolidados. En algunos
casos, para el avance y la culminación de proyectos constructivos, las características geológicas
locales requieren integración de ambas disciplinas. Se puede dividir en:
Geo mecánica de superficie
Geo mecánica aplicada al subsuelo
Geo mecánica de superficie
1.2 2.1.2 METODOS DE CLASIFICACION DE MACIZO ROCOSO
1.2.1 CLASIFICACION DE BIENIAWSKI
Esta clasificación se desarrolló inicialmente a partir de la experiencia en obras
realizadas en África del Sur. Su aplicación no tiene apenas limitaciones, excepto en
rocas expansivas y fluyentes donde no es aconsejable su uso. La clasificación de
macizos rocosos en base a aspectos geotécnicos, surge por la necesidad de obtener
parámetros geomecánicas que sean útiles en el diseño de proyectos de ingeniería.
Uno de los modelos de clasificación más utilizados es el propuesto por Bieniawski en
UNIVERSIDAD NACIONAL DE HUANCAVELICA
INGENIERIA CIVIL
4
1973, que se conoce como RMR (Siglas de Rock Mass Rating). En esta clasificación
se tienen en cuenta aspectos como:
1. Resistencia uniaxial de la matriz rocosa
2. Grado de fracturación en términos del RQD
3. Espaciado de las discontinuidades
4. Condiciones hidrogeológicas
5. Orientación de las discontinuidades con respecto a la excavación
Para utilizar la clasificación RMR, se recomienda dividir el macizo rocoso en
zonas más o menos homogéneas, es decir, que tengan propiedades geológicas
similares. Para cada tramo definido, se toman datos referentes a las propiedades de la
matriz rocosa y a las discontinuidades que estén presentes.
Tabla 1: Indice del ensayo y resistencia a comprension
UNIVERSIDAD NACIONAL DE HUANCAVELICA
INGENIERIA CIVIL
5
Tabla 2: Valoración de macizo rocoso
UNIVERSIDAD NACIONAL DE HUANCAVELICA
INGENIERIA CIVIL
6
Tabla 3: Paramentro para calcular RMR
Tabla 4:valoración de resistencia a compresión y ensayo de caraga puntual
UNIVERSIDAD NACIONAL DE HUANCAVELICA
INGENIERIA CIVIL
7
1.2.2 CLASIFICACION Q DE BARTON
Barton (1974) En esta clasificación se catalogan los macizos rocosos según el
denominado índice de calidad Q, basado en los seis parámetros siguientes:
R.Q.D. Rock Quality Designation (RQD)
Número de familias de juntas (Jn)
Rugosidad de las juntas (Jr)
Meteorización de las juntas (Ja)
Presencia de agua (Jw)
S.R.F. Stress Reduction Factor (SRF)
Mediante los 6 parámetros indicados, se define la calidad del macizo rocoso mediante la
formula:
UNIVERSIDAD NACIONAL DE HUANCAVELICA
INGENIERIA CIVIL
8
UNIVERSIDAD NACIONAL DE HUANCAVELICA
INGENIERIA CIVIL
9
1.2.3 MÉTODO DEL ÍNDICE DE RESISTENCIA GEOLÓGICA GSI
Método del índice de resistencia geológica, GSI (Hoek, 1994) El índice de resistencia
geológica GSI, fue desarrollado por Hoek (1994) para subsanar los problemas detectados con el
uso del índice RMR para evaluar la resistencia de macizos rocosos según el criterio generalizado
de Hoek-Brown.
CLASIFICACIÓN GEOMECÁNICA DE ROMANA (SMR)
UNIVERSIDAD NACIONAL DE HUANCAVELICA
INGENIERIA CIVIL
10
El índice SMR para la clasificación de taludes se obtiene del índice RMR básico,
restando un “factor de ajuste” que es función de la orientación de las discontinuidades (y
producto de tres sus factores) y sumando un “factor de excavación” que depende del método
utilizado.
SMR = RMR básico + (F1 x F2 x F3) + F4
UNIVERSIDAD NACIONAL DE HUANCAVELICA
INGENIERIA CIVIL
11
CLASIFICACION DE DEERE RQD
Estimación de calidad del macizo rocoso, a partir de perforaciones rotativas con
extracción de testigos. (NW 54mm). “% de piezas de roca intacta mayores a 10 cm
recuperadas por corrida”
UNIVERSIDAD NACIONAL DE HUANCAVELICA
INGENIERIA CIVIL
12
2 MARCO CONCEPTUAL
ROCA: Agregado natural de partículas de uno o más minerales, con fuerte unión
cohesiva permanente, que constituyen masas geológicamente independientes y cartografiables.
SUELO: Agregado natural de partículas minerales granulares y cohesivas, separables por
medios mecánicos de baja energía o por agitación en agua.
MACIZO ROCOSO: Conjunto de matriz rocosa y discontinuidades. Presenta carácter
heterogéneo, comportamiento discontinuo y normalmente anisótropo, consecuencia de la
naturaleza, frecuencia y orientación de los planos de discontinuidad, que condicionan su
comportamiento geomecánica e hidráulico.
MATRIZ ROCOSA: Material rocoso sin discontinuidades, o bloques de roca entre
discontinuidades. (Se caracteriza por su densidad, deformabilidad y resistencia por su
localización geográfica; y por su litología, ya sea ésta única o variada)
UNIVERSIDAD NACIONAL DE HUANCAVELICA
INGENIERIA CIVIL
13
DISCONTINUIDAD: Cualquier plano de origen mecánico o sedimentario en un macizo
rocoso, con una resistencia a la tracción nula o muy baja. (Genera comportamiento no continuo
de la matriz rocosa, y normalmente anisótropo).
ESTRATIFICACION: es la propiedad que tienen las rocas sedimentarias de disponerse
en capas o estratos, uno sobre otros en una secuencia vertical. Un estrato es un cuerpo tabular de
roca sedimentaria, de composición esencialmente homogénea, limitado por sus superficies planas
denominados planos de estratificación, que representan cambios en las condiciones de
sedimentación.
FALLA: desplazamiento de dos cuerpos con rastros de estrías de movimientos
R.Q.D: Se basa en la recuperación modificada de un testigo (El porcentaje de la
recuperación del testigo de un sondeo), Depende indirectamente del número de fracturas y del
grado de la alteración del macizo rocoso, Se cuenta solamente fragmentos iguales o superiores a
100 mm de Longitud.
