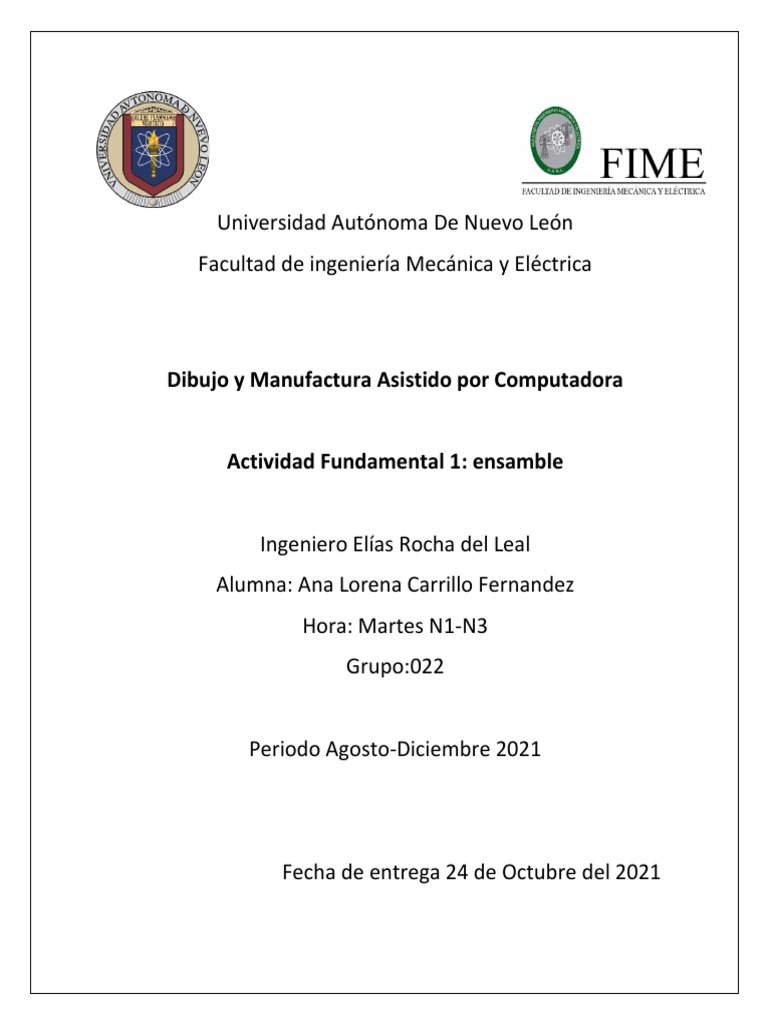

Universidad Autónoma De Nuevo León

Facultad de ingeniería Mecánica y Eléctrica

Dibujo y Manufactura Asistido por Computadora

Actividad Fundamental 1: ensamble

Ingeniero Elías Rocha del Leal

Alumna: Ana Lorena Carrillo Fernandez
Hora: Martes N1-N3
Grupo:022

Periodo Agosto-Diciembre 2021

Fecha de entrega 24 de Octubre del 2021

 TAPA

1er paso: primero partimos de forma imaginaria la pieza a la mitad en el dibujo y

eso es lo que vamos a plasmar en el software
 2do paso: con la opción de circunferencia creamos un círculo y con la opción de
extruir corte vamos realizar el corte requerido, también con la opción de redondeo
le haremos el relieve mostrado.

3er paso: con la opción de simetría replicaremos la pieza en la otra cara y

repetimos el paso para crear la pieza completa.
4to paso: recrearemos los cortes con la opción de asistente para taladro y los
replicaremos con la ayuda de matriz lineal.
Ya tenemos la tapa lista

BASE
1er paso: partimos la pieza y creamos una de sus extremidades

2do paso: extruimos las piezas

 3er paso: con el comando de asistente para taladro crearemos las siguientes
circunferencias

4to paso: con el comando rosca le daremos un tamaño de .50000-13 y en método

de rosca pondremos extruir rosca
 5to paso: haremos la circunferencia faltante con el comando de asistente para
taladro y después con el comando simetría ya podemos ir completando la pieza.
Pieza base terminada
 BUJE

1er paso: primero creamos las dos circunferencias que se nos dan
 2do paso: extruimos las piezas.

3er paso: extruimos corte en el centro con la circunferencia marcada y queda lista.
 4) TORNILLO
1er paso: creamos un polígono y dentro de este una circunfenrencia

2do paso: extruimos las bases.

3er paso: creamos otro croquis y aquí crearemos unos triángulos con la ayuda de
líneas y lenas constructivas.

4to paso: crearemos otra línea constructiva en el centro del tornillo y con la opción
de corte revolución haremos el siguiente corte.
5to paso: creamos la rosca con las mismas medidas que las roscas de arriba, pero
esta vez pondremos la opción de cortar rosca

Y el tornillo queda terminado:

Ya una vez todas las piezas terminadas procedemos a ensamblar

Insertamos todas las piezas necesarias para el ensamblaje

En relación de posición seleccionaremos la parte superior de la tapa y la parte
superior de la base

Utilizaremos el comando de relación de posición hasta que las dos tapas no se

puedan mover en los ejes
Con el comando de relación de posición colocamos el primer buje, después con el
comando de matriz de componente lineal colocaremos el otro

Para colocar los tornillos utilizaremos comandos de matices, pero primero

relacionamos posición con uno de los tornillo y uno de los orificios
Con el comando de matriz conducida por matriz colocaremos todos los tornillos

Repetiremos exactamente los mismos pasos con el otro tornillo

La pieza ya quedo terminada:
