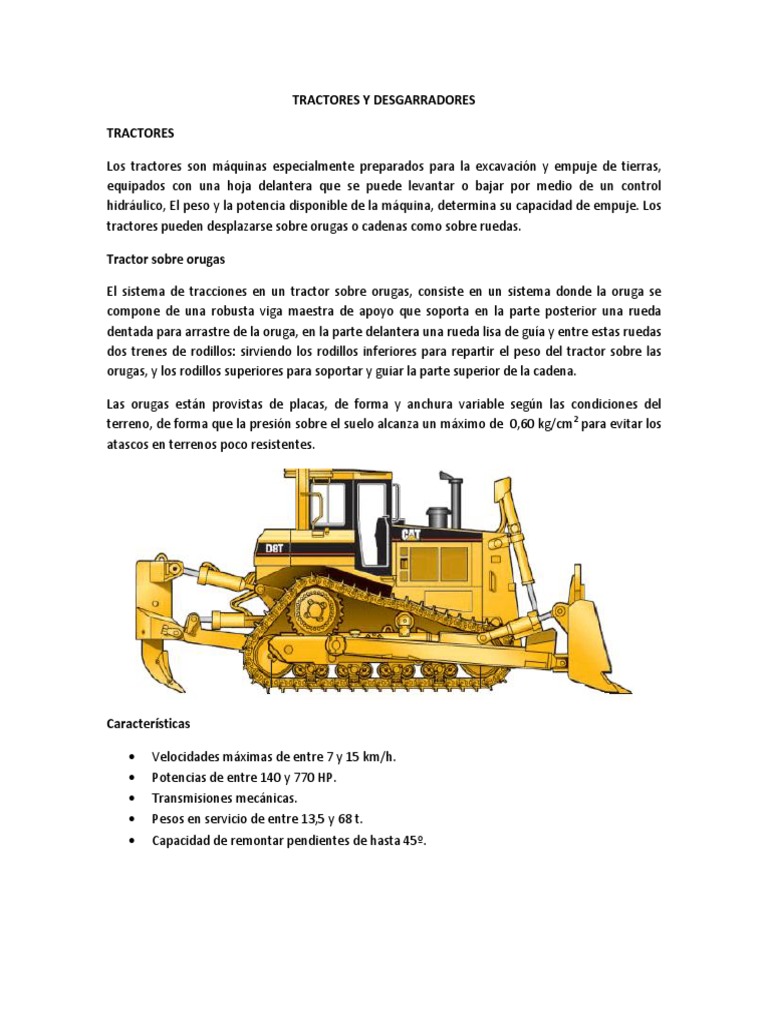

TRACTORES Y DESGARRADORES

TRACTORES

Los tractores son máquinas especialmente preparados para la excavación y empuje de tierras,
equipados con una hoja delantera que se puede levantar o bajar por medio de un control
hidráulico, El peso y la potencia disponible de la máquina, determina su capacidad de empuje. Los
tractores pueden desplazarse sobre orugas o cadenas como sobre ruedas.

Tractor sobre orugas

El sistema de tracciones en un tractor sobre orugas, consiste en un sistema donde la oruga se

compone de una robusta viga maestra de apoyo que soporta en la parte posterior una rueda
dentada para arrastre de la oruga, en la parte delantera una rueda lisa de guía y entre estas ruedas
dos trenes de rodillos: sirviendo los rodillos inferiores para repartir el peso del tractor sobre las
orugas, y los rodillos superiores para soportar y guiar la parte superior de la cadena.

Las orugas están provistas de placas, de forma y anchura variable según las condiciones del
terreno, de forma que la presión sobre el suelo alcanza un máximo de 0,60 kg/cm2 para evitar los
atascos en terrenos poco resistentes.

Características

 Velocidades máximas de entre 7 y 15 km/h.

 Potencias de entre 140 y 770 HP.
 Transmisiones mecánicas.
 Pesos en servicio de entre 13,5 y 68 t.
 Capacidad de remontar pendientes de hasta 45º.
Tractor sobre ruedas

Los tractores neumáticos poseen una capacidad de tracción menor a los tractores sobre orugas
pero tienen mayor velocidad de desplazamiento, Se construyen tractores sobre neumáticos con
dos ejes o con uno, tienen velocidades de desplazamiento hasta de 60 Km/h Transmiten al suelo
una presión de 0,35 MPa (3,5 Kg/cm2) . Para su operación requieren superficies estables y
uniformes, con poca pendiente, para evitar hundimientos que disminuyen su tracción.

Las llantas de los tractores con neumáticos son más anchas proporcionando una mayor área de
contacto e incrementando la flotación, adicionalmente Los tractores de dos ruedas tienen fácil
maniobrabilidad, para hacer giros en espacios reducidos. Su fuerza de tracción es mayor
comparada con el de cuatro ruedas, debido a que la resistencia a la rodadura es menor por tener
un solo eje. Su costo de mantenimiento es menor por el menor número de llantas.

Los tractores de cuatro ruedas tienen mayor estabilidad, por lo cual pueden transitar por caminos
más accidentados y desarrollar una mayor velocidad. Tienen la ventaja que pueden desacoplarse
de la unidad de remolque y usarse para otros fines.

Características

 Producen menos compactación en el suelo

 Tracción en las cuatro ruedas.
 Velocidades máximas de desplazamiento de entre 16 y 60 km/h.
 Potencias de entre 170 y 820 HP.
 Transmisiones mecánicas o eléctricas.
 Pesos en servicio de entre 18,5 y 96 t.

El tractor puede ser dotado de una gran cantidad de elementos, pero los elementos primarios y
comunes en la mayoría de los tractores destinados para trabajos de movimientos de tierras son:

- Hoja Topadora
- Ripper o desgarrador

Hoja Topadora

Una hoja de empuje o topadora consta de una lamina con unos elementos de fijación que sirven
para unirla a la parte delantera del tractor, la lámina no es, en ningún caso, totalmente plana,
teniendo una ligera curvatura en sentido vertical que ayuda a que el material arrancado sea
enrollado hacia adelante, por el propio movimiento del tractor, aumentando de esta manera su
rendimiento.

La lámina es de sección en caja múltiple, Reforzada con nervios interiores formados por vigas de
acero, El borde inferior de la hoja lleva una o varias cuchillas de gran dureza y resistencia, Sujeta
mediante tornillos con el fin de poder cambiarla cuando sea necesario. Su ancho es ligeramente
superior al tractor, colocada perpendicularmente al eje del mismo, posee vados movimientos y
siempre el de elevación o descenso.

El proceso de excavación se realiza encajando la cuchilla a una determinada profundidad en el

terreno, la cuchilla corta y rompe el material que sube por la curva de la hoja hasta que cae
adelante, se mantiene así en movimiento más o menos giratorio, que tiende a emparejar la carga y
ofrece la mínima resistencia.

Tipos de Hoja Topadora

Dependiendo del trabajo que va a realizar, el empujador puede usar diferentes tipos de hojas:

 HOJA RECTA "S": aconsejada para trabajos de empuje en general, especialmente en aquellos
que requieren pasadas cortas o de media distancia. Es la de mayor versatilidad y capacidad
para trabajos en roca.
En su parte superior es ligeramente curvada, al fin de evitar que el material excavado
transportado caiga hacia atras. Por este mismo motivo los laterales pueden tener una ligera
inclinación hacia adelante (semi—U) y en sus extremos dos placas soldadas
perpendicularmente al plano de la hoja.
 HOJA AMORTIGUADA "C": Se utiliza para el empuje de traíllas, sus muelles de amortiguación
suavizan y facilitan esta operación, su menor ancho permite una mejor visibilidad al operador
y una mayor maniobrabilidad.

HOJA UNIVERSAL O EN "U"

Usada para el empuje de grandes volúmenes de material a largas distancias. Por esto, la curvatura
de los extremos de la hoja impulsa el material hacia el centro de la misma, disminuyendo los
derrames laterales.

Se utilizan para modelos de tractores de mayor tamaño, principalmente efectúan trabajos para la
habilitación de tierras, amontonamiento de materiales para los cargadores frontales, para la
excavación de suelos livianos de poca densidad, Relativamente tienen mayor longitud y altura, y
una menor penetración que su equivalente en hoja recta "S".

HOJA SEMI UNIVERSAL “SU”: Combinan la capacidad de retención de la carga de las hojas
universales con la capacidad de penetración del terreno de las hojas rectas en un solo diseño de
alto rendimiento , Tiene mayor capacidad por habérsele añadido alas cortas que incluyen sólo las
cantoneras. Las alas mejoran la retención de la carga y permiten conservar la capacidad de
penetrar y cargar con rapidez en materiales muy compactados y de trabajar con una gran variedad
de materiales en aplicaciones de producción. Un cilindro de inclinación aumenta la productividad y
versatilidad de esta hoja. Equipada con una plancha de empuje, es buena para cargar traíllas.
HOJA PARA TRACTORES TOPADORES TRANSPORTADORES “CD”: La hoja CD está disponible
solamente para el tractor topador transportador más grande. Está construida con los mismos
requisitos de integridad estructural que las hojas topadoras “U” y “SU”. La hoja CD tiene una
forma de “cucharón” que le permite transportar varios metros cúbicos de material en la hoja. Este
material actúa como contrapeso descartable que permite que el tractor topador transportador
empuje más material por pasada. La hoja CD no es tan eficaz como las hojas “U” y “SU” en
materiales muy comprimidos Sufre más a causa de material retenido en la hoja al trabajar con
materiales pegajosos.

HOJA ANGULABLE "A": Tienen mayor longitud y menor altura, pueden situarse en posición recta o
girar a derecha o izquierda ajustándose en diversas posiciones intermedias hasta un ángulo de 30
grados, con respecto al eje longitudinal del tractor, Tiene la curvatura de la parte superior más
acentuada para que la tierra excavada no alcance excesiva altura. No tiene placas laterales en
ningún caso. También pueden inclinarse lateralmente para que uno de sus extremos penetre en el
terreno en el ámbito inferior del opuesto. Especialmente han sido diseñadas para efectuar empuje
lateral, Se utilizan para efectuar el corte inicial en los movimientos de tierras, en la apertura de
zanjas y cunetas, en el empuje de diferentes tipos de materiales, etc.
HOJA ANGULABLE E INCLINABLE A POTENCIA “P”

La versatilidad es la característica principal de esta hoja al poder realizar una gran variedad de
trabajos desde desarrollos de sitios hasta trabajo general de empuje y aplicaciones de servicio
pesado. En algunas máquinas el ángulo y la inclinación se controlan con dos palancas, mientras
que en otras máquinas se usa una palanca solamente. La hoja VPAT (orientable e inclinable a
potencia con cuchilla variable) puede inclinarse mecánicamente hacia adelante para obtener
mejor penetración o para desmenuzar material pegajoso o hacia atrás para conseguir mayor
productividad y facilitar el nivelado de acabado.

Los tractores con este tipo de hoja tienen un bastidor que consiste de brazos de empuje y de una
conexión delantera en forma de V, o de U entre ellos, la hoja está sujeta a estos por medio de una
articulación de pivote, y los extremos exteriores de la hoja están artículados a brazos ajustables
que pueden conectarse en tres puntos del brazo de empuje.

HOJA DE RADIO VARIABLE “ VR”

La hoja VR de radio variable combina los beneficios de una hoja SU, o sea la habilidad de corte y
penetración del suelo con las características de la hoja U de mayor retención y menos derrame de
material. Esto se obtiene con la vertedera de radio variable. Esta hace que la tierra se mueva hacia
el centro de la hoja y crea por esto una mayor acción de rodadura del material. Las planchas
laterales extendidas retienen el material y aumentan su capacidad. La hoja VR de radio variable es
una herramienta excelente para mejoramiento de terrenos, conservación del suelo, desarrollo
urbano o construcción en general.
Movimientos de la hoja de empuje

Los movimientos que pueden tener las hojas topadoras son tres:

Ascenso y descenso

De ascenso y descenso en torno a las sujeciones traseras de los brazos de empuje, se consigue
mediante uno o dos hidráulicos.

Inclinación transversal

Inclinación transversal (tilt), en plano de su lámina inclinando cualquiera de sus extremos hacia el
suelo. Se consigue por medio de los tornapuntas que unen la hoja con el brazo de empuje
alargando o acortando uno de ellos.

Hay que tener cuidado al aplicar toda la fuerza del tractor en un extremo de la hoja porque se
pueden producir deformaciones en el sistema, aunque esta posición ayuda a realizar algunos
trabajos que necesitan una mayor fuerza puntual. Es particularmente útil cuando el tractor se
emplea para realizar planos inclinados.
