EXAMEN SUSTITUTORIO

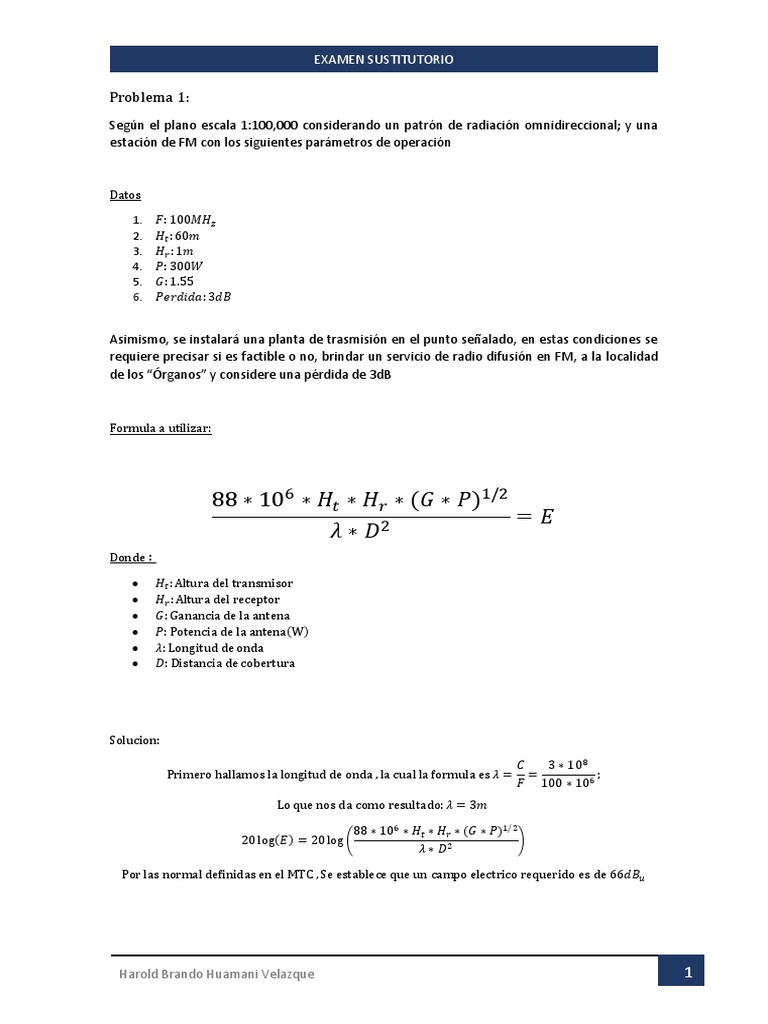

Problema 1:
Según el plano escala 1:100,000 considerando un patrón de radiación omnidireccional; y una
estación de FM con los siguientes parámetros de operación

Datos

1. 𝐹: 100𝑀𝐻𝑧
2. 𝐻𝑡 : 60𝑚
3. 𝐻𝑟 : 1𝑚
4. 𝑃: 300𝑊
5. 𝐺: 1.55
6. 𝑃𝑒𝑟𝑑𝑖𝑑𝑎: 3𝑑𝐵

Asimismo, se instalará una planta de trasmisión en el punto señalado, en estas condiciones se

requiere precisar si es factible o no, brindar un servicio de radio difusión en FM, a la localidad
de los “Órganos” y considere una pérdida de 3dB

Formula a utilizar:

88 ∗ 106 ∗ 𝐻𝑡 ∗ 𝐻𝑟 ∗ (𝐺 ∗ 𝑃)1/2
=𝐸
𝜆 ∗ 𝐷2
Donde ∶

• 𝐻𝑡 : Altura del transmisor

• 𝐻𝑟 : Altura del receptor
• 𝐺: Ganancia de la antena
• 𝑃: Potencia de la antena(W)
• 𝜆: Longitud de onda
• 𝐷: Distancia de cobertura

Solucion:

𝐶 3 ∗ 108
Primero hallamos la longitud de onda , la cual la formula es 𝜆 = = ;
𝐹 100 ∗ 106
Lo que nos da como resultado: 𝜆 = 3𝑚

88 ∗ 106 ∗ 𝐻𝑡 ∗ 𝐻𝑟 ∗ (𝐺 ∗ 𝑃)1/2
20 log(𝐸) = 20 log ( )
𝜆 ∗ 𝐷2

Por las normal definidas en el MTC , Se establece que un campo electrico requerido es de 66𝑑𝐵𝑢

Harold Brando Huamani Velazque 1

 EXAMEN SUSTITUTORIO

𝐻𝑡 ∗ 𝐻𝑟 1
66𝑑𝐵𝑢 = 20 log(88 ∗ 106 ) + 20 log ( ) + 20 log ((𝐺 ∗ 𝑃)2 ) − 20𝑙𝑜𝑑(𝐷2 )
𝜆
𝐻𝑡 ∗ 𝐻𝑟
66𝑑𝐵𝑢 = 20 log(88 ∗ 106 ) + 20 log ( ) + 10 log(𝐺 ∗ 𝑃) − 40𝑙𝑜𝑑(𝐷)
𝜆
𝐻𝑡 ∗ 𝐻𝑟
66𝑑𝐵𝑢 = 20 log(88 ∗ 106 ) + 20 log ( ) + 10 log(𝐺) + 10log (𝑃) − 40𝑙𝑜𝑑(𝐷)
𝜆

Reemplazamos valores:
60 ∗ 1
66𝑑𝐵𝑢 = 20 log(88 ∗ 106 ) + 20 log ( ) + 10 log(1.55) + 10log (300) − 40𝑙𝑜𝑑(𝐷)
3
66𝑑𝐵𝑢 = 158.9 + 26.02 + 1.9 + 24.77 − 40𝑙𝑜𝑑(𝐷)

66𝑑𝐵𝑢 = 211.59 − 40𝑙𝑜𝑑(𝐷)

Ahora reemplazamos la perdida de 3𝑑𝐵

66𝑑𝐵𝑢 = 211.59 − 40𝑙𝑜𝑑(𝐷) − 3𝑑𝐵

66𝑑𝐵𝑢 = 208.59 − 40𝑙𝑜𝑑(𝐷)

142.59𝑑𝐵𝑢 = 40𝑙𝑜𝑑(𝐷)

3.565𝑑𝐵𝑢 = 𝑙𝑜𝑑(𝐷)

𝐷 = 3672.82𝑚

Con los cálculos realizados llegamos a la conclusión que no es posible la cobertura de esa señal
para la localidad de LOS ORGANOS.

PREGUNTA 2

Mencionar los elementos necesarios para prestar servicios de radiodifusión o por televisión
(análogo digital).

Por la modalidad de Operación:

✓ Sonora: a su vez se clasifica en: Frecuencia Modulada, Onda Media y
Onda Corta (Tropical e Internacional).
✓ Por televisión: a su vez se clasifica en: VHF y UHF

Una emisión puede ser distribuida a través de distintos medios físicos:

Antena: Usada en las torres de las estaciones de servicio. Enviando directamente la

programación de radio o TV, usando así la cadena de aire para transmitir la información

Satélite: Estación que permite el aumento de cobertura gracias a su disposición. Cabe decir que
casi siempre existe la necesidad de un soporte terrestre para llegar al usuario final.

A su vez, la distribución a las estaciones o redes puede ser también a través de soportes físicos,
tales como:

Cintas de video analógicas o digitales.

Harold Brando Huamani Velazque 2

 EXAMEN SUSTITUTORIO

CD, DVD.

Normalmente estos casos pueden darse en reportajes de noticias, donde los reporteros
registran la noticia en soporte físico y lo envían de esa forma a las estaciones para su posterior
difusión.

Canal

El último aspecto de las formas de difusión es la manera en que la señal llega a la audiencia.

Puede llegarles por vía aérea, como en el caso de las estaciones de radio y TV, mediante una
antena y un receptor.

Por cable, como en el caso de la TV o radio por cable, ya sea directamente desde la propia
estación o desde la red.

Internet es también una forma de difusión de TV o radio, especialmente en los casos de

multidifusión, permitiendo así que la señal y el ancho de banda se comparta.

A menudo el término “red de difusión” se usa para distinguir las redes que emiten la señal de
TV por aire, la cual se puede recibir mediante una antena televisiva, de las redes que emiten por
vía cable o satélite. El término “emisión de TV” hace referencia a la programación de estas redes.

Harold Brando Huamani Velazque 3

 EXAMEN SUSTITUTORIO

Harold Brando Huamani Velazque 4

 EXAMEN SUSTITUTORIO

PREGUNTA 3
En la estimación de cobertura para un servicio en onda media se considero un patron de
radiación omnidireccional y el siguiente el cuadro:

𝑑𝐵𝜇𝑣 𝑚𝑆 𝑑 (𝑘𝑚 )
𝐸0 ( ) 𝜎( )
𝑚 𝑚

10 80

15 90
45
20 100

10 70

15 80
49
20 90

10 60
53 15 70

20 80

Indique las condiciones necesarias para tener la máxima cobertura, sabiendo que la intensidad
de campo resultante es igual a 2 mv/m; considere una potencia de operación de 15 000 w y una
frecuencia de 640 khz.
Formula:
𝑃
E = E0 + Ec – 100 + 10. log( )
1𝐾𝑤
Datos:

• E = 2 mV/m → E dBµv/m = 20.log (2000) = 66 dBµv/m

• Ec = 180 mV/m → Ec dBµv/m = 20.log (180 000) = 105.1 dBµv/m
• 𝑃 = 15000 watts → P = 15K watts De los datos obtenidos
15𝐾𝑤
66 dBµv/m = E0 + 105.1 dBµv/m – 100dB + 10log( )
1𝐾𝑤

66 dBµv/m = E0 + 105.1 dBµv/m - 100dB + 11.76 dB

E0 = 49.14 dBµv/m

Entonces considerando los cálculos podemos obtener que la máxima cobertura,

usando la tabla de frecuencias para 640kHz y considerando una conductividad de 20
mS/m obtenemos una distancia de 90Km.
