La vida no siempre es tan simple para el practicante de SIG cuando se trata de

elevación. Esto se debe a que tenemos diferentes maneras de modelar la elevación.

Por ejemplo, hay Modelos Digitales de Elevación (DEM), Modelos Digitales de

Superficie (DSM), Modelos Digitales de Terreno (DTM) e incluso Redes Triangulares
Irregulares (TIN)…

Bueno, hoy vamos a dejar las cosas claras con su frustración de elevación. Exploremos
las diferencias entre estos tres tipos de modelos de elevación SIG.

¿Qué es un Modelo Digital de Superficie (DSM)?

El Modelo Digital de Superficie (DSM) representa las elevaciones sobre el nivel del
mar de las superficies reflectantes de árboles, edificios y otras características elevadas
sobre la «Tierra desnuda». En un sistema LiDAR (Light Detection and Ranging), los
pulsos de luz viajan al suelo. Cuando el pulso de luz rebota de su objetivo y regresa al
sensor, da el rango (una distancia variable) a la Tierra. Por lo tanto, este sistema se ganó
su nombre de LIDAR.

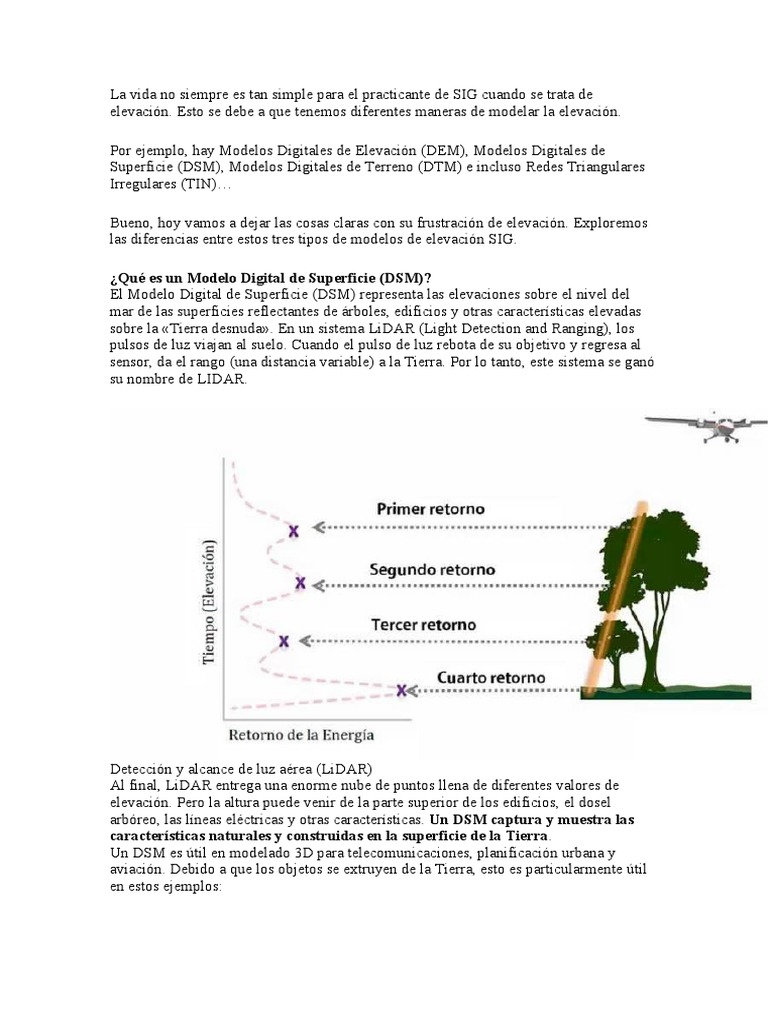

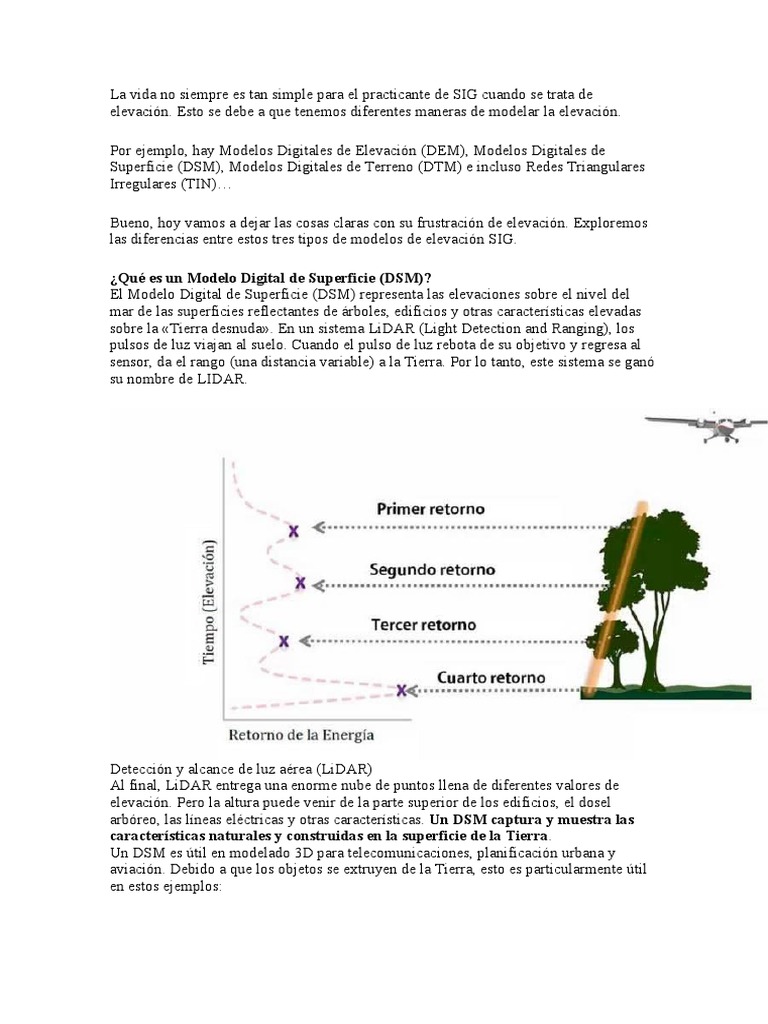

Detección y alcance de luz aérea (LiDAR)

Al final, LiDAR entrega una enorme nube de puntos llena de diferentes valores de
elevación. Pero la altura puede venir de la parte superior de los edificios, el dosel
arbóreo, las líneas eléctricas y otras características. Un DSM captura y muestra las
características naturales y construidas en la superficie de la Tierra.
Un DSM es útil en modelado 3D para telecomunicaciones, planificación urbana y
aviación. Debido a que los objetos se extruyen de la Tierra, esto es particularmente útil
en estos ejemplos:
  Zona de aproximación a pista de aterrizaje invadida. En la aviación, los
DSM pueden determinar las obstrucciones de la pista en la zona de
aproximación.
 Manejo de la vegetación. A lo largo de una línea de transmisión, los DSM
pueden ver dónde y cuánta vegetación está invadiendo.
 Obstrucción de la vista. Los planificadores urbanos usan el DSM para verificar
cómo un edificio propuesto afectaría el punto de vista de los residentes y
negocios.

Este DSM incluye la vegetación presente en el suelo.

¿Qué es un Modelo Digital de Elevación (DEM)?
Un modelo digital de elevación es una matriz de celdas de tierra desnuda referida a un
dato vertical. Cuando se filtra puntos no terrestres como puentes y carreteras, se obtiene
un modelo de elevación digital suave. Los edificios construidos (líneas eléctricas,
edificios y torres) y naturales (árboles y otros tipos de vegetación) no están incluidos en
un DEM.

Cuando se anula la vegetación y las características creadas por el hombre a partir de los
datos de elevación, se genera un DEM. Un modelo de elevación de tierra desnuda es
particularmente útil en hidrología, suelos y planificación territorial.

 Modelización hidrológica. Los hidrólogos usan DEMs para delinear cuencas

hidrográficas, calcular la acumulación de flujo y la dirección del flujo.
 Estabilidad del terreno. Las áreas propensas a las avalanchas son áreas de alta
pendiente con escasa vegetación. Esto es útil cuando se planea una autopista o
una subdivisión residencial.
 Mapeo de suelos. Los DEMs ayudan a mapear los suelos que son una función
de elevación (así como geología, tiempo y clima).
Modelo de Elevación Digital
¿Qué es un Modelo Digital de Terreno (DTM)?
Un Modelo Digital del Terreno (DTM) puede describirse como una representación
tridimensional de una superficie del terreno consistente en coordenadas X, Y, Z
almacenadas en forma digital. Incluye no sólo alturas y elevaciones, sino también otros
elementos geográficos y características naturales como ríos, líneas de crestas, etc. Un
DTM es efectivamente un DEM que se ha incrementado con elementos tales como
líneas de ruptura y observaciones que no son los datos originales para corregir los
artefactos producidos utilizando sólo los datos originales.
Modelo Digital de Terreno
Para efectos prácticos, un DEM «Tierra desnuda» es generalmente sinónimo de DTM.

Cuando se refiere a la especificación base LiDAR de USGS (en la página 28), un DTM

tiene en realidad dos definiciones dependiendo del lugar donde usted vive.
En algunos países, un DTM es sinónimo de DEM. Esto significa que un DTM es
simplemente una superficie de elevación que representa la tierra desnuda referenciada a
un dato vertical común.

En los Estados Unidos y otros países, un DTM tiene un significado ligeramente

diferente. Un DTM es un conjunto de datos vectoriales compuesto de puntos espaciados
regularmente y características naturales como crestas y líneas de ruptura. Un DTM
aumenta un DEM incluyendo características lineales del terreno de tierra desnuda.

En pocas palabras, un DSM crea un relieve de la tierra incluyendo la vegetación,

edificaciones y objetos presentes. Un DEM solamente muestra el relieve del suelo. Un
DTM es un DEM que incorpora otros elementos geográficos como crestas, líneas de
ruptura, ríos, etc.
 Información obtenida y traducida desde: GISGeography y GISResources.
Compartir:

 WhatsApp


 Share
 Telegram
 Más


Me gusta esto:

Cargando...
CategoríasInfoNavegación de entradas
¿Qué son las distancias geodésicas?
Libro PDF: Teledetección Espacial
11 comentarios en «Diferencias entre un DSM, DEM & DTM»

1.
 Fran
marzo 13, 2018 a las 10:46 am
Hola. La funcionalidad de los datos LIDAR es tremenda. Actualmente los estoy usando
para estudios de visibilidad. El problema que me estoy encontrando es que para calcular
desde donde es visible un punto estoy utilizando ese punto como observador con una
altura conocida y me sale que es visible desde los edificios y árboles, que efectivamente
hacen de pantalla visual, pero no quiero que sean un punto de observación.


Rosa
julio 16, 2018 a las 10:59 am
A mi me pasa lo mismo … necesito que la visibilidad incluya que no se vea cuando
existen pantallas visuales… si logras algún resultado lo podrías compartir? Gracias

2.
yidier
abril 4, 2018 a las 12:17 pm
Hola.
Actulmente me encuentro procesando en PhotoScan unos vuelos efectuados con VANT,
derivado del proceso obtengo un Modelo digital de Superficie. Mi pregunta es la
siguiente: como puedo llevar este MDS a MDE? Alguien me hablo del Gobal Mapper y
poner puntos medidos con GNSS a x distancia en dependencia de la escala a la que
quería ese modelo. Por favor si alguien sabe que me ayude.
Gracias


franzpc
abril 18, 2018 a las 8:47 am
ArcGIS, Fusion, Envi, Erdas entre otros tienen filtros automáticos que te permiten
crear el MDE. Habría que ver que software usas y en que paso te encuentras.
3.

4.
Rosa
julio 16, 2018 a las 10:56 am
Hola
como se pueden obtener los DSM?? o como se pueden generar. Seria muy útil al
momento de sacar visibilidades desde un punto.
Gracias 🙂


franzpc
marzo 13, 2019 a las 11:39 am
A partir de datos LIDAR puedes construir el DSM a partir del primer retorno.
5.
Danger Gómez
agosto 6, 2018 a las 1:53 pm
Hola, si lo estás haciendo en Photoscan, ahí puedes clasificar los puntos y generar una
nube de puntos, después puedes exportarla a .las y abrirlo en arcmap y generar tu DSM
y DTM. Saludos..

6.
GERARDO TABARES CARDENAS
febrero 20, 2019 a las 10:41 pm
Franz Hola.
Al generar el DEM a través de PhotoScan o ahora Metashape queda afectado por los
arboles y las construcciones sobre el terreno. Luego cuando se generan las curvas de
nivel, éstas quedan distorcionadas y algunas acciones correctivas de procesamiento lo
que hacen es interpolar el valor, con lo cual se pierde precisión cómo se podrá corregir
esta situación. Gracias gtabaresc@gmail.com


franzpc
abril 24, 2019 a las 4:32 pm
No he trabajado con aquel software, pero puedes intentar con Pix4D o Drone2Map
tienen herramientas para obtener automáticamente en DTM.

7.
Gabriel Czerniecki
julio 25, 2019 a las 7:48 am
Hola, muy buen aporte…. yo por alguna razón, utilizando opendronmap obtengo el dsm
y el dts prácticamente iguales.
Yo lo utilizo para hacer riego por gravedad, o sea, necesito ver pendientes sin tener en
cuenta vegetación ni otros objetos. Para ello, entiendo que tendría que utilizar DTM.

8.
julio macedo
septiembre 26, 2019 a las 11:51 am
el dtm es mass point+ break lineas
el dem es puntos mass points solos
el dsm son todos los puntos de ground y no ground.

(1) Together, mass points and breaklines are considered as a digital terrain model
(DTM).
(2) An end user may require only mass points collected on an evenly spaced grid (every
10 m). This
type of elevation model is considered a digital elevation model (DEM).
Los comentarios están cerrados.
