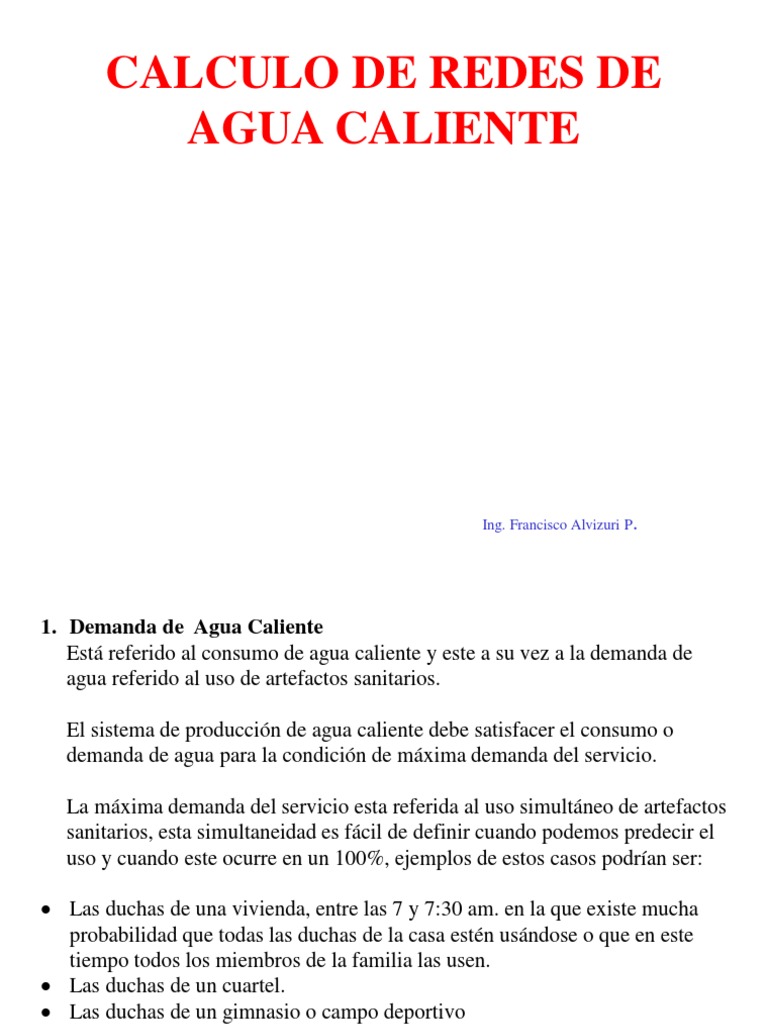

CALCULO DE REDES DE

AGUA CALIENTE

Ing. Francisco Alvizuri P.

1. Demanda de Agua Caliente
Está referido al consumo de agua caliente y este a su vez a la demanda de
agua referido al uso de artefactos sanitarios.

El sistema de producción de agua caliente debe satisfacer el consumo o

demanda de agua para la condición de máxima demanda del servicio.

La máxima demanda del servicio esta referida al uso simultáneo de artefactos

sanitarios, esta simultaneidad es fácil de definir cuando podemos predecir el
uso y cuando este ocurre en un 100%, ejemplos de estos casos podrían ser:

 Las duchas de una vivienda, entre las 7 y 7:30 am. en la que existe mucha
probabilidad que todas las duchas de la casa estén usándose o que en este
tiempo todos los miembros de la familia las usen.
 Las duchas de un cuartel.
 Las duchas de un gimnasio o campo deportivo

Ing. Francisco Alvizuri P.

 Una de las reglas básicas del cálculo de Instalaciones Sanitarias es
satisfacer las necesidades del usuario y sobre todo en las horas de máximo
consumo o demanda de agua, en el caso del agua.

En el caso del agua caliente tenemos que satisfacer las necesidades para esa
hora de máxima demanda de agua.

El agua caliente será proporcionada por un equipo de agua caliente,

describiremos los equipos de agua caliente disponibles:

Los Clasificaremos en dos grandes grupos:

 Con almacenamiento
 Directos

Ing. Francisco Alvizuri P.

 Y de acuerdo al uso de energía de Calentamiento:
 Eléctricos
 A Gas
 A Vapor
 Solares

a) Con almacenamiento.-
Son aquellos que almacenan una capacidad específica de agua y están definidos
técnicamente por su volumen, aparte de esta característica tienen una capacidad
horaria
de producción de agua caliente (que indirectamente esta definido por el tiempo que
tenemos que esperar para calentar el agua antes de usarlo en el caso de
calentadores utilizados en las viviendas).

a) Directos. –
Son calentadores que no tienen un tanque de almacenamiento y su capacidad de
calentamiento tiene que ser la necesaria para satisfacer el uso simultáneo de varios
artefactos.

Ing. Francisco Alvizuri P.

 En nuestro medio existen los siguientes tipos de calentadores:
 Calentadores eléctricos con almacenamiento
 Calentadores a gas con almacenamiento.
 Calentadores eléctricos directos
 Calentadores a gas directos
 Calentadores solares con almacenamiento
La selección de cada uno de ellos depende de la disponibilidad de energía de
calentamiento (eléctrica, gas, solar), del tipo de uso y comodidad que se requiera y
del costo del equipo y del costo de energía.

Cada uno de ellos requiere instalaciones complementarias:

El eléctrico: requiere conexión eléctrica

El de gas: requiere una conexión de gas y un sistema para la eliminación de los gases
de combustión.
El solar: requiere de un tanque de almacenamiento de agua caliente

Ing. Francisco Alvizuri P.

Ing. Francisco Alvizuri P.
CALEFON ELECTRICO

Ing. Francisco Alvizuri P.

CALENTADOR A GAS CON
ALMACENAMIENTO

Ing. Francisco Alvizuri P.

Calentador Directo a Gas

CALENTADOR A GAS

Ing. Francisco Alvizuri P.

CALENTADOR SOLAR

Panel
Solar

CALENTADOR SOLAR

Ing. Francisco Alvizuri P.

 Sistemas Central de Agua Caliente con Retorno-
Sala de Maquinas

REFERENCIAS

Tubería Suministro Agua Caliente Sanitaria

Ing. Francisco Alvizuri P.

Tubería Retorno Agua Caliente Sanitaria

Tubería Alimentacion para las Bombas

Tubería Suministro de Agua para el Tanque

CONSUMO DE AGUA CALIENTE

Ing. Francisco Alvizuri P.

Ing. Francisco Alvizuri P.
Ejemplo :BOLIVIA

La demanda de agua fría, considerando una dotación de 100

l/persona/día sería de: 4 personas x 100 l/persona /día= 400 litros.

La demanda de Agua Caliente seria 30% de la demanda de

agua fría sería: 0.30 x 400 = 120 litros

Ing. Francisco Alvizuri P.

Cálculo de almacenamiento empleando criterio de “demanda real “
Para una vivienda, la hora de mayor consumo de agua sería por las mañanas donde las 7
personas de la familia usarían el agua caliente para un baño de ducha.
Supondremos que la familia tiene en la residencia 4 duchas y en la condición más desfavorable,
habría 4 duchas funcionando a la vez.
Supondremos que cada baño dura: 10 minutos
El caudal para el baño es de: 0.10 lt/seg.
El consumo de agua en 10 minutos sería: 0.10 lt/seg x 10 min. x 60 seg/min.= 60 litros
De este caudal consideraremos que un 50% es de agua fría y un 50% de agua caliente.
Luego el consumo de agua caliente sería = 30 litros por persona
Si hemos considerado que 4 personas se estarían bañando a la vez el consumo de agua caliente
sería de 4 personas x 30 lts/persona = 120 litros.

Ing. Francisco Alvizuri P.

Tabla para el cálculo de calefones domésticos
para uso simultáneo de artefactos

Caudal de Agua Volumen de Agua

N° de personas Tiempo de ducha Tiempo de ducha Caudal de ducha Caliente Caliente

Minutos segundos lts/seg lts/seg litros

2 10 600 0,1 0,05 60

3 10 600 0,1 0,05 90

4 10 600 0,1 0,05 120

5 10 600 0,1 0,05 150

6 10 600 0,1 0,05 180

7 10 600 0,1 0,05 210

8 10 600 0,1 0,05 240

9 10 600 0,1 0,05 270

10 10 600 0,1 0,05 300

 Cálculo de Equipos de producción de Agua Caliente

Equipos con tanque de almacenamiento

Los equipos con tanque de almacenamiento se definen por dos variables el
volumen de almacenamiento y la capacidad horaria de producción de agua
caliente.
El Reglamento de Instalaciones indica;

Ing. Francisco Alvizuri P.

: Un hospital de 40 camas con una dotación de 800 lts/cama/día.
El consumo por día sería: 32000 litros.

El consumo de agua caliente suponiendo que el Hospital esta en La Paz

seria del 30% del Consumo de Agua fría, es decir: 32000 x 30%= 9600
litros

La capacidad de Almacenamiento sería: 2/5 x 9600 = 3840 litros

La capacidad horaria por litro sería: 1/6 x 9600 = 1600 litros/hora. (0,45
lts/seg)

Esto quiere decir que se tendrá que fabricar o conseguir en el mercado un

equipo de calentamiento con las siguientes especificaciones:
 Capacidad de Tanque: 3840 litros
 Capacidad de calentamiento: 1600 litros/ hora.

Esta especificación quiere decir que un momento cualquiera mientras se va

consumiendo los 3840 litros el calentador va produciendo a la vez agua
caliente a un caudal de 1600 litros /hora. Ing. Francisco Alvizuri P.
 Equipos de producción de agua caliente “ directos” – sin tanque.

Estos equipos se seleccionan tomado en cuenta el caudal de máxima demanda

simultánea de todos los artefactos conectados al equipo.

Cálculo de Caudal de equipos.

El caudal que el equipo de producción de agua caliente directo deberá de proporcionar es el equivalente al
caudal obtenido del total de unidades Hunter de los artefactos sanitarios abastecidos por agua caliente.

Ejemplo: Para una vivienda que tiene 4 cuartos de baño, con 4 duchas, 4 lavamanos, , 1 lavadero de ropa , 1
lavadero de cocina., 1 lavadora eléctrica , el caudal necesario será igual a :
Artefacto Total, de artefactos Unidad de Gasto (1) Total, de Unidades de
Gasto
Duchas 4 1.5 6
Lavamanos 4 0.80 3.20
Lavadero de ropa 1 1.5 2
Lavadero de cocina 1 2 2
Lavadora eléctrica 1 3 3
Total 16.2

Con el valor de 16.2 Unidades de Gasto, para artefactos de Tanque un caudal probable de 0.43
lts/seg.
Para la adquisición del equipo de agua caliente directo ( a gas o eléctrico), se requeriría un
calentador que nos produzca agua caliente con un caudal de 0.43 lts/seg.
Ing. Francisco Alvizuri P.
Ing. Francisco Alvizuri P.
Cuadro N° 2

1.- Calculo de Pérdidas de Carga

Tramo Long. Longitud Equivalente Unidad Caudal Diám. Veloc. S Perdida

Codo Tee paso directo Tee salida lateral Válvula Reducción Total Hunter de

Cant. L.equiv. Total Cant. L.equiv. Total Cant. L.equiv. Total Cant. L.equiv. Total Cant. L.equiv. Total carga

m m m m m m m m m m m m l/s Pulg. m/s m/m m

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24

de a 3x4 6 x7 9x 10 12 x 13 15 x 16 5+8+11+14+17 (2+18)*23

9 7 4,1 3 0,5 1,5 0,0 1 3,6 3,6 0 5,10 2 0,10 1/2" 0,497 0,0476 0,44

7 5 2 1 0,4 0,4 1 0,19 0,19 0,59 4 0,17 1/2" 0,820 0,1100 0,28

5 3 2 1 0,4 0,4 0,40 6 0,22 3/4" 0,700 0,0655 0,16

3 1 2 1 0,4 0,4 0,40 8 0,26 3/4" 0,830 0,0900 0,22

1 C 4,5 3 0,7 2,1 1 0,4 0,4 2,50 10 0,30 3/4" 0,954 0,1130 0,79

Total de pérdida de carga 1,89

Ing. Francisco Alvizuri P.
 Sistemas Central de Agua Caliente

 SISTEMAS DE AGUA CALIENTE

CON RETORNO

 Aspectos Conceptuales.-
Componentes del Sistema Fig. N° 1
Tanque de Agua Caliente
Salida de Red de Agua Caliente
Tubería de Retorno de Agua Caliente ( Color
celeste – tiene una -R- )
Bomba de Retorno de Agua Caliente
(Recirculador)
Figura N° 1
 Sistemas Central de Agua Caliente con
Retorno

– Funcionamiento del Sistema Fig. N° 1

• El agua fría ingresa al tanque de agua caliente.
• Dentro del tanque de agua Caliente (El elemento calefactor
es el vapor producido por un caldero).
• El tanque de agua caliente recibe la presión del sistema de
agua fría y el caudal necesario para su llenado.
• El Tanque de agua caliente tiene dos variables para su
selección: el volumen de agua caliente y su capacidad
horaria de calentamiento. ( Los parámetros de calculo se
detallan en el RENISDA
Sistemas Central de Agua Caliente con Retorno
Sistemas Central de Agua Caliente con Retorno
 Sistemas Central de Agua Caliente con Retorno -
FUNCIONAMIENTO

• Del Tanque de Agua Caliente sale la red

de agua que se extiende hacia todos los
artefactos sanitarios y equipos que lo
requieran. El RENISDA referencia en
cuanto a las temperaturas:
Sistemas Central de Agua Caliente con Retorno -
FUNCIONAMIENTO

 En los puntos extremos de las redes de agua caliente se

instalan las tuberías de retorno de agua caliente ( Fig. N° 1)
 Las tuberías de retorno de agua caliente se unen y se dirige su
recorrido hacia el Tanque de agua caliente, antes del ingreso a
este se instala la Bomba de Retorno de agua Caliente.
 Las tuberías de agua caliente a lo largo de su recorrido sufre
una perdida de calor de modo que en los puntos mas alejados
la temperatura baja de tal modo que al abrir la llave de un
artefacto sale agua tibia o fría, algunas edificaciones como
Hoteles y Hospitales por el tipo de uso hace necesario que al
tiempo de abrir una llave de agua caliente de inmediato salga
agua caliente, el sistema de retorno satisface esta necesidad
del siguiente modo.
 Sistemas Central de Agua Caliente con Retorno -
FUNCIONAMIENTO

 Cuando se produce una caída de temperatura en el punto mas

alejado de modo que esta sea mas baja que la de 60°C , 10 °C
menos que la sale del Tanque de Agua caliente de 70°C, entonces
,mediante un sensor de temperatura que detecta un valor menor a
60°C , acciona la Bomba de Retorno , esta funciona hasta que se
llegue a los 60 °C en el punto mas alejado ( Mas desfavorable) ,
esto ocurre independientemente de que si algún artefacto este
funcionando o no.
 El Calculo de las tuberías de retorno de agua caliente obedece a
conceptos de termo mecánica , a través de una formula y una
metodología especifica se calcula los caudales de circulación en
cada tramo de las tuberías de retorno, definidos los caudales y los
diámetros se selecciona la bomba de retorno con el caudal total
del sistema de retorno y como altura dinámica las sumatoria de
perdidas de carga hasta el artefacto mas alejado).
 Sistemas Central de Agua Caliente con Retorno-
Sala de Maquinas

REFERENCIAS

Tubería Suministro Agua Caliente Sanitaria

Tubería Retorno Agua Caliente Sanitaria

Tubería Alimentacion para las Bombas

Tubería Suministro de Agua para el Tanque

 Tubería de recirculación
La distribución de agua caliente desde el equipo de producción a los
artefactos sanitarios o puntos requeridos, se puede realizar con o sin tubería
de retorno.
Solamente en el caso en el que se empleen calentadores individuales
(calefones u otros) para la producción de agua caliente, se podrán omitir las
tuberías de retorno.
En los edificios que cuenten con un equipo central de producción de agua
caliente, será obligatorio usar un sistema de recirculación.
