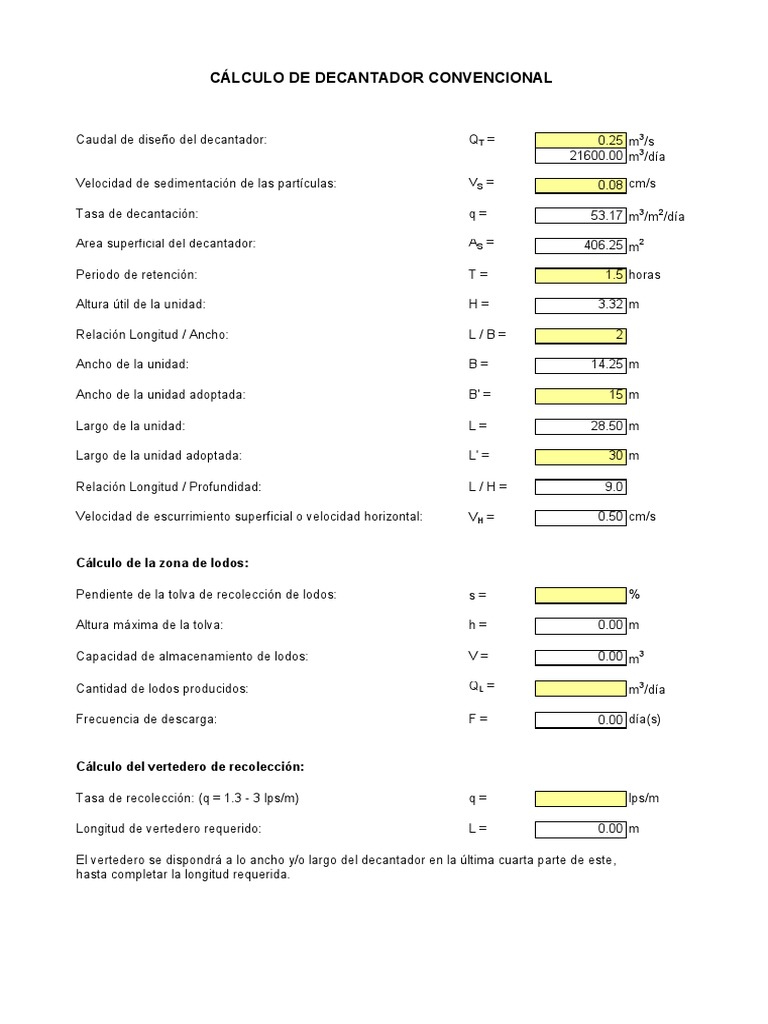

CÁLCULO DE DECANTADOR CONVENCIONAL

Caudal de diseño del decantador: QT = 0.25 m3/s


21600.00 m3/día

Velocidad de sedimentación de las partículas: VS = 0.08 cm/s

Tasa de decantación: q= 53.17 m3/m2/día

Area superficial del decantador: AS = 406.25 m2

Periodo de retención: T= 1.5 horas

Altura útil de la unidad: H= 3.32 m

Relación Longitud / Ancho: L/B= 2

Ancho de la unidad: B= 14.25 m

Ancho de la unidad adoptada: B' = 15 m

Largo de la unidad: L= 28.50 m

Largo de la unidad adoptada: L' = 30 m

Relación Longitud / Profundidad: L/H= 9.0

Velocidad de escurrimiento superficial o velocidad horizontal: VH = 0.50 cm/s

Cálculo de la zona de lodos:

Pendiente de la tolva de recolección de lodos: s= %

Altura máxima de la tolva: h= 0.00 m

Capacidad de almacenamiento de lodos: V= 0.00 m3

Cantidad de lodos producidos: QL = m3/día

Frecuencia de descarga: F= 0.00 día(s)

Cálculo del vertedero de recolección:

Tasa de recolección: (q = 1.3 - 3 lps/m) q= lps/m

Longitud de vertedero requerido: L= 0.00 m

El vertedero se dispondrá a lo ancho y/o largo del decantador en la última cuarta parte de este,
hasta completar la longitud requerida.
Volver a la Hoja de entrada

Cuadro 1. Periodos de retención en función de la Tasa de decantación

Tasa de
Periodo de
decantación
retención (hr)
(m3/m2/d)
20 - 30 3.0 - 4.0
30 - 40 2.5 - 3.5
35 - 45 2.0 - 3.0
40 - 60 1.5 - 2.5
ESQUEMA DECANTADOR CONVENCIONAL

PLANTA

canal de entrada 0.70 - 1.00 vertedero de salida

cortina difusora

ZONA DE SEDIMENTACIÓN
B = 15.00

L= 30.00

PERFIL

canal de entrada vertedero de salida


0.70 - 1.00
cortina difusora

H/5

H = 3.32

H/5

h = 0.00

L= 30.00

DISTANCIAS EN METROS
SIN ESCALA
