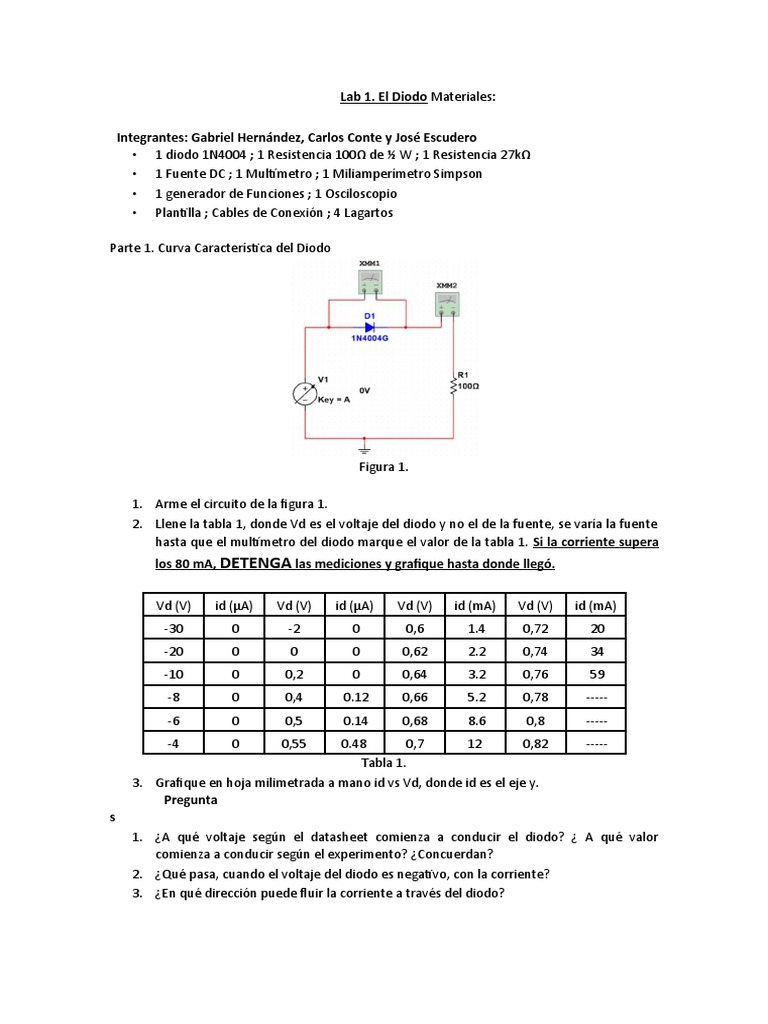

Lab 1.

El Diodo Materiales:

Integrantes: Gabriel Hernández, Carlos Conte y José Escudero

• 1 diodo 1N4004 ; 1 Resistencia 100Ω de ½ W ; 1 Resistencia 27kΩ
• 1 Fuente DC ; 1 Multímetro ; 1 Miliamperímetro Simpson
• 1 generador de Funciones ; 1 Osciloscopio
• Plantilla ; Cables de Conexión ; 4 Lagartos

Parte 1. Curva Característica del Diodo

Figura 1.

1. Arme el circuito de la figura 1.

2. Llene la tabla 1, donde Vd es el voltaje del diodo y no el de la fuente, se varía la fuente
hasta que el multímetro del diodo marque el valor de la tabla 1. Si la corriente supera
los 80 mA, DETENGA las mediciones y grafique hasta donde llegó.

Vd (V) id (µA) Vd (V) id (µA) Vd (V) id (mA) Vd (V) id (mA)

-30 0 -2 0 0,6 1.4 0,72 20
-20 0 0 0 0,62 2.2 0,74 34
-10 0 0,2 0 0,64 3.2 0,76 59
-8 0 0,4 0.12 0,66 5.2 0,78 -----
-6 0 0,5 0.14 0,68 8.6 0,8 -----
-4 0 0,55 0.48 0,7 12 0,82 -----
Tabla 1.
3. Grafique en hoja milimetrada a mano id vs Vd, donde id es el eje y.
Pregunta
s
1. ¿A qué voltaje según el datasheet comienza a conducir el diodo? ¿ A qué valor
comienza a conducir según el experimento? ¿Concuerdan?
2. ¿Qué pasa, cuando el voltaje del diodo es negativo, con la corriente?
3. ¿En qué dirección puede fluir la corriente a través del diodo?
 4. Busque en el datasheet del diodo 1N4004: Voltaje y Corriente máxima que soporta el
diodo en DC, voltaje máximo en inversa en DC, corriente de fuga.
5. ¿Si tengo 10V en el negativo del diodo, y 5V en el positive, cuánto vale el voltaje del
diodo? ¿Fluye corriente a través del diodo en este caso?
6. ¿Cómo se puede aproximar la resistencia interna del diodo? Dibuje el modelo de
pequeña señal del diodo con la resistencia interna.
Respuestas

1.
2. Cuando el voltaje del diodo es negativo se mantiene en un valor constante para las
unidades negativas.
3.Puede ir en cualquiera dirección, pero para que circule en dirección inversa requiere
un voltaje muy alto.
4.Voltaje máximo en inversa son 400Vrrm, corriente directa 1 A, corriente en pico en
directo 30 A, Voltaje en directo 1.1V.
5.El voltaje del diodo seria -5v no fluye la corriente
6.

Parte 2. Respuesta Transitoria (Carga y Descarga)

Figura 2.

Respuesta Transitoria Diodo Respuesta Transitoria Capacitor

1. Arme en multisim el circuito del capacitor de la figura 2. Ajuste el generador de

funciones a 1MHz, 0.25Vp, señal cuadrada. Que la le señal cuadrada y la señal del
capacitor queden una encima de la otra. Tome foto de la gráfica.
 2. Arme el circuito del diodo de la figura 2 del diodo. Mantenga el generador de funciones
como en el punto 1. Que la le señal cuadrada y la señal del diodo queden una encima
de la otra. Tome foto de la gráfica.
3. Obtenga los tiempos de subida y bajada del osciloscopio tectronics para la señal del
osciloscopio del diodo.
4. Juegue variando el Vp del generador y anote que pasa con los tiempos de subida y de
bajada del osciloscopio. Haga esto mismo con el circuito del capacitor.
5. Ahora cambie de lugar la resistencia y el diodo de manera que ahora se mida el voltaje
de la resistencia y el del generador las señales una sobre la otra, tome foto a la gráfica.

Preguntas.

1. ¿Como funciona un capacitor con dieléctrico? ¿Cómo es la carga y descarga del

mismo? Apoye su explicación con imágenes.
2. ¿Qué pasa con la zona de carga del diodo en polarización inversa? ¿Qué pasa en
polarización directa? ¿Qué similitudes tiene la zona de carga con el dieléctrico de un
capacitor? Apoye su explicación con imágenes.
3. ¿Compare la carga y descargas de ambos circuitos? ¿Cómo son similares? ¿Cómo son
distintas?
4. ¿Qué es la capacitancia de Transición de un Diodo? ¿Qué es la capacitancia de Difusión
de un Diodo? ¿De qué dependen? ¿Cuándo se consideran?
5. ¿Como queda el modelo de pequeña señal del diodo si incluimos sus capacitancias
internas?
6. ¿Qué aplicaciones tienen la capacitancia variable del diodo? ¿Qué es un diodo
varactor?
7. En el datasheet del diodo del diodo 1N4004: Capacitancia de juntura, Tiempo de
recuperación inversa.
8. ¿Qué es el tiempo de recuperación inversa del diodo?

Respuestas

1. Los capacitores con dieléctricos tienen un funcionamiento especifico la cual es inducirle carga a
una de las placas del capacitor y esta carga a la otra con el mismo valor de carga, pero con
signo contrario. Así guardando o cargándose este capacitor con una carga.
2. En polarización inversa los huecos que posee la zona de carga se irán ocupando y esto
traería perdida de electrones, mientras que en directa estos huecos ayudan a transportar
los electrones guiándolos, las similitudes que tiene la zona de carga con el dieléctrico de
un capacitor es que ambos permiten el flujo de los electrones

3.Son similares pero el tiempo que tarda el capacitor en cargarse es mayor al del diodo
debido que el diodo va con la fuente.

4. En la región de polarización directa se tiene la capacitancia de difusión o de

almacenamiento. El efecto también se encuentra en la región de polarización directa, pero
este es mucho menor que un efecto de capacitancia directamente dependiente de la
velocidad a la que la carga es inyectada hacia las regiones justo fuera de la región de
agotamiento. El resultado es que niveles crecientes de corriente resultaran niveles
crecientes de la capacitancia de difusión.
La capacitancia en transición se toma en cuenta cuando el diodo esta en inversa donde hay
una región libre de portadores de carga que es en esencia cómo se comporta un capacitor
con un dieléctrico.

5.
6. La aplicación de la capacitancia variable de un diodo sirve para la sintonización de
circuitos ya que permite ajustar la frecuencia resonante por medio de voltaje variable.
Diodo varicap: El diodo de capacidad variable o Varactor (Varicap) es un tipo de diodo que
basa su funcionamiento en el fenómeno que hace que la anchura de la barrera de potencial
en una unión PN varíe en función de la tensión inversa aplicada entre sus extremos.

7.La capacitancia de juntura es de 8.0 pF y su tiempo de recuperación es de 2.0 μs.

8. El tiempo de recuperación inversa del diodo es el que le toma después de estar en

polarización directa a bloquear la corriente. Ya que a los electrones les toma un tiempo
volver a situarse en su configuración de polarización inversa.

Imágenes
