Solución del taller

EJERCICIO 2, ESTUDIANTE 3

Compuertas lógicas

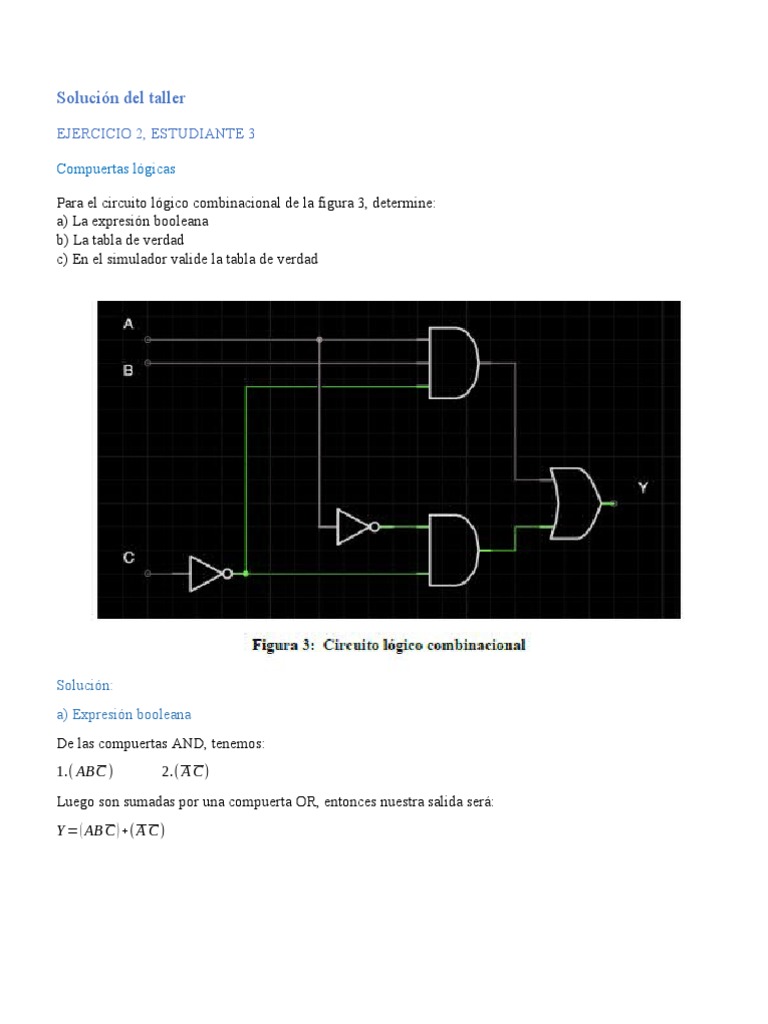

Para el circuito lógico combinacional de la figura 3, determine:

a) La expresión booleana
b) La tabla de verdad
c) En el simulador valide la tabla de verdad

Solución:
a) Expresión booleana
De las compuertas AND, tenemos:
1.( ABC ) 2.( A C)
Luego son sumadas por una compuerta OR, entonces nuestra salida será:
Y = ( AB C ) +( A C)
b) Tabla de verdad
El ejercicio posee 3 entradas, entonces n=3.
n 3
2 =2 =8
Entradas Salida
A B C Y
0 0 0 1
0 0 1 0
0 1 0 1
0 1 1 0
1 0 0 0
1 0 1 0
1 1 0 1
1 1 1 0

Para la tabla de verdad desde la expresión booleana:

Y = ( AB C ) +( A C)

1. ( 00 0 ) + ( 0 0 )=( 001 ) + ( 11 )=1

2. ( 00 1 ) + ( 0 1 )=( 000 )+ ( 10 )=0
3. ( 01 0 ) + ( 0 0 )=( 01 1 )+ (11 ) =1
4. ( 01 1 )+ ( 0 1 )=( 010 ) + ( 10 ) =0
5. ( 1 0 0 ) + ( 1 0 )=( 1 01 ) + ( 0 1 )=0
6. ( 1 0 1 )+ (1 1 )=( 100 ) + ( 00 )=0
7. ( 11 0 ) + ( 1 0 )=( 11 1 )+ ( 0 1 )=1
8. ( 11 1 )+ (1 1 )=( 110 ) + ( 00 )=0

c) Circuito simulado
Para el caso 1
Para el caso 3

Para el caso 7

El anterior circuito simulado ha verificado de manera correcta la tabla de verdad.

Ejercicio 3 – Simplificación de circuitos lógicos
ESTUDIANTE 3:
Para la tabla de verdad de la figura 8, determine:
a) La expresión booleana sin simplificar
b) Dibuje el mapa de Karnaugh
c) La expresión booleana simplificada
d) Implemente el circuito de la expresión booleana simplificada
e) Implemente el circuito que obtuvo en el literal c) en el simulador y valide la tabla de verdad

Solución
a) Expresión booleana sin simplificar
La expresión booleana sin simplificar, será la suma de las multiplicaciones de cada grupo de entradas de
las cuales su salida sea 1.

Y = ( A B C D ) + ( A BC D )+ ( A BC D ) + ( A BC D ) + ( A B C D ) + ( AB C D ) +( ABC D)
b) Mapa de Karnaugh

CD
AB 00 01 11 10
00 1 0 0 1

01 0 0 0 1

11 1 0 0 1

10 1 0 0 1

c) Expresión booleana simplificada

Del anterior mapa de Karnaugh agrupamos términos como se indica, así:
-- C D
-- A D
-- B D
Finalmente se suman los anteriores términos y nos queda:
Y = (C D ) + ( A D ) + ( B D )
d) Circuito de la expresión booleana simplificada

e) Circuito simulado
Para el caso 1 Para el caso 3
Para el caso 7 Para el caso 9

Para el caso 11 Para el caso 13

Para el caso 15

El anterior circuito simulado ha verificado de manera correcta la tabla de verdad.
