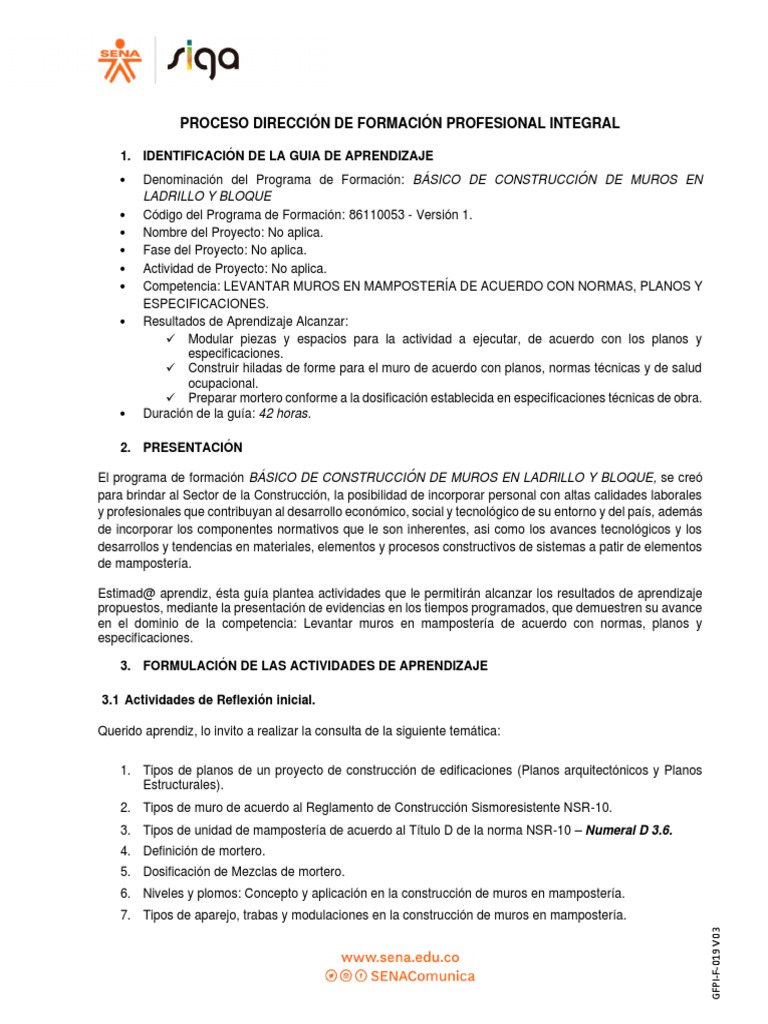

PROCESO DIRECCIÓN DE FORMACIÓN PROFESIONAL INTEGRAL
1. IDENTIFICACIÓN DE LA GUIA DE APRENDIZAJE
• Denominación del Programa de Formación: BÁSICO DE CONSTRUCCIÓN DE MUROS EN
LADRILLO Y BLOQUE
• Código del Programa de Formación: 86110053 - Versión 1.
• Nombre del Proyecto: No aplica.
• Fase del Proyecto: No aplica.
• Actividad de Proyecto: No aplica.
• Competencia: LEVANTAR MUROS EN MAMPOSTERÍA DE ACUERDO CON NORMAS, PLANOS Y
ESPECIFICACIONES.
• Resultados de Aprendizaje Alcanzar:
✓ Modular piezas y espacios para la actividad a ejecutar, de acuerdo con los planos y
especificaciones.
✓ Construir hiladas de forme para el muro de acuerdo con planos, normas técnicas y de salud
ocupacional.
✓ Preparar mortero conforme a la dosificación establecida en especificaciones técnicas de obra.
• Duración de la guía: 42 horas.
2. PRESENTACIÓN
El programa de formación BÁSICO DE CONSTRUCCIÓN DE MUROS EN LADRILLO Y BLOQUE, se creó
para brindar al Sector de la Construcción, la posibilidad de incorporar personal con altas calidades laborales
y profesionales que contribuyan al desarrollo económico, social y tecnológico de su entorno y del país, además
de incorporar los componentes normativos que le son inherentes, asi como los avances tecnológicos y los
desarrollos y tendencias en materiales, elementos y procesos constructivos de sistemas a patir de elementos
de mampostería.
Estimad@ aprendiz, ésta guía plantea actividades que le permitirán alcanzar los resultados de aprendizaje
propuestos, mediante la presentación de evidencias en los tiempos programados, que demuestren su avance
en el dominio de la competencia: Levantar muros en mampostería de acuerdo con normas, planos y
especificaciones.
3. FORMULACIÓN DE LAS ACTIVIDADES DE APRENDIZAJE
3.1 Actividades de Reflexión inicial.
Querido aprendiz, lo invito a realizar la consulta de la siguiente temática:
1. Tipos de planos de un proyecto de construcción de edificaciones (Planos arquitectónicos y Planos
Estructurales).
2. Tipos de muro de acuerdo al Reglamento de Construcción Sismoresistente NSR-10.
3. Tipos de unidad de mampostería de acuerdo al Título D de la norma NSR-10 – Numeral D 3.6.
4. Definición de mortero.
5. Dosificación de Mezclas de mortero.
6. Niveles y plomos: Concepto y aplicación en la construcción de muros en mampostería.
7. Tipos de aparejo, trabas y modulaciones en la construcción de muros en mampostería.
GFPI-F-019 V03
• Evidencia: Trabajo escrito en hojas blancas.
• Tiempo: 6 horas.
• Ambiente Requerido: #SenaenCasa
• Materiales de formación: Computador, internet, hojas block, lapiceros.
3.2. Actividades de contextualización e identificación de conocimientos necesarios para el
aprendizaje.
Querido aprendiz, lo invito a consultar el paso a paso del Proceso Constructivo de Levantamiento de Muros
en Mampostería, de acuerdo a normas, planos y especificaciones técnicas.
Como producto, deberá realizar un Manual Operativo del Proceso Constructivo del levantamiento de muros
en mampostería.
• Evidencia: Manual Operativo – Levantamiento de Muros en Mampostería.
• Tiempo: 6 horas.
• Ambiente Requerido: #SenaenCasa
• Materiales de formación: Marcadores, lapiceros, papel blanco, computador e internet.
3.3. Actividades de apropiación del conocimiento (Conceptualización y Teorización).
Desarrollar los ejercicios planteados en el taller anexo a la guía, de acuerdo a la explicación de la instructora.
A continuación, se describe el proceso de calculo de volumen de mortero y materiales de construcción:
CÁLCULO DE VOLUMEN DE MORTERO DE PEGA (m3)
Especificaciones Técnicas
Dimensiones del muro
Espesor de mortero de pega: 2cm
Dosificación de mezcla de mortero: 1:3
Cantidad de ladrillos: 135und
Tipo de aparejo: Soga
Procedimiento
1. Determinar el volumen del muro en (m3).
2. Determinar el volumen del ladrillo en (m3).
3. Determinar el volumen total de ladrillos en (m3).
4. Determinar el volumen de mortero de pega en (m3).
5. Calcular materiales de construcción (Bultos de cemento – m3 de arena).
1. Volumen de muro (m3)
𝑉𝑚: Á𝑟𝑒𝑎 𝑑𝑒 𝑚𝑢𝑟𝑜 𝑥 𝑒𝑠𝑝𝑒𝑠𝑜𝑟 𝑑𝑒𝑙 𝑙𝑎𝑑𝑟𝑖𝑙𝑙𝑜
𝑣𝑚: 1.5𝑚𝑥2𝑚𝑥0.12𝑚
GFPI-F-019 V03
𝑽𝒎: 𝟎. 𝟑𝟔𝒎𝟑
2. Volumen ladrillo (m3)
𝑉𝑙: 𝑃𝑎𝑟𝑎𝑚𝑒𝑛𝑡𝑜𝑥𝐶𝑎𝑏𝑒𝑧𝑎𝑥𝐸𝑠𝑝𝑒𝑠𝑜𝑟
𝑉𝑙: 0.23𝑚𝑥0.12𝑚𝑥0,07
𝑽𝒍: 𝟎. 𝟎𝟎𝟏𝟗𝟑𝟐 𝒎𝟑
3. Volumen total de ladrillos (m3)
𝑉𝑡𝑙: 𝑉𝑜𝑙𝑢𝑚𝑒𝑛 𝑑𝑒 1 𝑙𝑎𝑑𝑟𝑖𝑙𝑙𝑜𝑥 𝑐𝑎𝑛𝑡𝑖𝑑𝑎𝑑 𝑡𝑜𝑡𝑎𝑙 𝑑𝑒 𝑙𝑎𝑑𝑟𝑖𝑙𝑙𝑜𝑠
𝑉𝑡𝑙: 0.001923 𝑚3 𝑥 135𝑙𝑎𝑑𝑟𝑖𝑙𝑙𝑜𝑠
𝑽𝒕𝒍: 𝟎, 𝟐𝟔 𝒎𝟑
4. Volumen de mortero de pega (m3)
𝑉𝑚𝑝: 0.36 𝑚3 − 0.26 𝑚3
𝑽𝒎𝒑: 𝟎, 𝟏𝟎𝒎𝟑
5. Materiales de construcción
Tablas dosificadoras de mezclas de mortero
Bultos de Cemento
454 𝑘𝑔
∶ 9.08 𝑏𝑢𝑙𝑡𝑜𝑠
50 𝑘𝑔
𝑩𝒄𝒆𝒎𝒆𝒏𝒕𝒐 = 𝟎, 𝟏𝟎𝒎𝟑 𝒙 𝟗, 𝟎𝟖
𝑩 𝒄𝒆𝒎𝒆𝒏𝒕𝒐 = 𝟏 𝑩
M3 de arena
𝒎𝟑 𝒂𝒓𝒆𝒏𝒂 = 𝟎, 𝟏𝟎𝒎𝟑 𝒙 𝟏, 𝟎𝟗
𝒎𝟑 𝒂𝒓𝒆𝒏𝒂 = 𝟎, 𝟏𝟎𝟗𝒎𝟑
CALCULO DE UNIDADES DE MAMPOSTERÍA POR (m2)
A continuación, se indica las fórmulas de calculo de cantidad de unidades de mampostería, de acuerdo al
Tipo de Aparejo.
GFPI-F-019 V03
Cálculo de unidades de mampostería S/Tipo de aparejo
Soga Tizón Panderete
1 1 1
𝐶𝐿/𝑀2 = 𝐶𝐿/𝑀2 = 𝐶𝐿/𝑀2 =
(𝐿𝑝 + 𝑒ℎ)𝑥(ℎ + 𝑒𝑣) (𝐿𝑐 + 𝑒ℎ)𝑥(ℎ + 𝑒𝑣) (𝐿𝑙 + 𝑒ℎ)𝑥(𝑙𝑐 + 𝑒𝑣)
Donde: Donde:
Donde: Lc: Longitud cabeza del ladrillo. Ll: Longitud lecho del ladrillo.
Lp: Longitud paramento del eh: Espesor de la junta horizontal eh: Espesor de la junta horizontal
ladrillo. en (m). en (m).
eh: Espesor de la junta horizontal h: Altura del ladrillo en (m). lc: Longitud de la cabeza del
en (m). ev: Espesor junta vertical en (m). ladrillo en (m).
h: Altura del ladrillo en (m). ev: Espesor junta vertical en (m).
ev: Espesor junta vertical en (m).
• Evidencia: Taller de calculo de cantidad de materiales de construcción.
• Tiempo: 30 horas.
• Ambiente Requerido: #SenaenCasa
• Materiales de formación: Calculadora, lápiz, lapicero, computador.
4. ACTIVIDADES DE EVALUACIÓN
Técnicas e Instrumentos
Evidencias de Aprendizaje Criterios de Evaluación
de Evaluación
Evidencias de Conocimiento: Alista y verifica cumplimiento de las dimensiones Conocimiento:
de los mampuestos (largo, ancho y altura) para la
Apropiación de conocimientos actividad a ejecutar de acuerdo con instrucciones Cuestionario.
– Construcción de muros en de uso, planos y especificaciones
mampostería – Definiciones Utiliza la cantidad de material que se requiere de
básicas. Desempeño:
acuerdo a la obra a realizar.
Selecciona y opera equipos y herramientas propias
Evidencias de Desempeño: Técnica: Observación
de la actividad, en forma responsable y cumpliendo directa.
con las especificaciones del fabricante. Instrumento: Lista de
Verificacion del proceso de
Construye hiladas de forme para el muro, de chequeo.
aprendizaje – Construcción de
acuerdo con planos y la norma NSR-10.
muros en mampostería. Producto:
Revisa los niveles verticales y horizontales, de
Evidencias de Producto: acuerdo con planos y especificaciones.
Técnica: Valoración de
Verifica aparejos, trabas y empalmes con otros producto.
Manual operativo – muros, de acuerdo con planos y especificaciones. Instrumento: Lista de
Construcción de muros en Tiene en cuenta los elementos conectores en chequeo.
mampostería. uniones y empates entre muros según normas y
especificaciones constructivas.
GFPI-F-019 V03
Taller de cantidad de Prepara mortero conforme a las dosificaciones y
materiales. materiales establecidos en las especificaciones
técnicas de obra, teniendo en cuenta su tiempo de
vida útil.
5. GLOSARIO DE TÉRMINOS
✓ Junta de pega: Capa de mortero en cualquier dirección, utilizada para adherir las unidades de
mampostería.
✓ Mortero de pega: Mezcla plástica de materiales cementantes, agregado fino y agua, usado para unir
las unidades de mampostería.
✓ Mortero de recubrimiento o revoque (pañete): Mezcla plástica de materiales cementantes,
agregado fino y agua, usado para dar acabado liso (enlucir) los muros de mampostería.
✓ Mortero de relleno: Mezcla fluida de materiales cementantes, agregados y agua, con la consistencia
apropiada para ser colocado sin segregación en las celdas o cavidades de la mampostería.
✓ Unidad de mampostería: Elemento de colocación manual de características pétreas y estabilidad
dimensional que unida con mortero configura el muro de mampostería.
✓ Aparejo: Patrón de colocación de las unidades de mampostería.
6. REFERENTES BILBIOGRÁFICOS
Reglamento Colombiano de Construcción Sismoresistente NSR-10 – Título D “Mampostería
Estructural”.
https://www.360enconcreto.com/blog/que-hacer-cuando/construccion-demuros-en mamposteria
