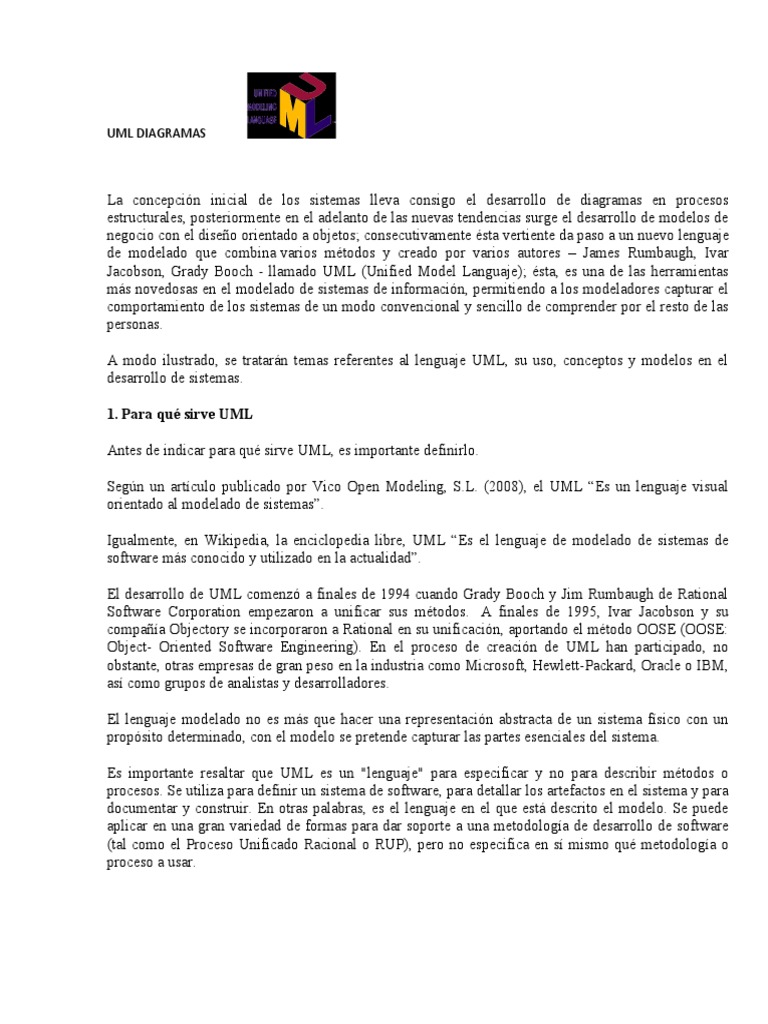

UML DIAGRAMAS

La concepción inicial de los sistemas lleva consigo el desarrollo de diagramas en procesos

estructurales, posteriormente en el adelanto de las nuevas tendencias surge el desarrollo de modelos de
negocio con el diseño orientado a objetos; consecutivamente ésta vertiente da paso a un nuevo lenguaje
de modelado que combina varios métodos y creado por varios autores – James Rumbaugh, Ivar
Jacobson, Grady Booch - llamado UML (Unified Model Languaje); ésta, es una de las herramientas
más novedosas en el modelado de sistemas de información, permitiendo a los modeladores capturar el
comportamiento de los sistemas de un modo convencional y sencillo de comprender por el resto de las
personas.

A modo ilustrado, se tratarán temas referentes al lenguaje UML, su uso, conceptos y modelos en el
desarrollo de sistemas.

1. Para qué sirve UML

Antes de indicar para qué sirve UML, es importante definirlo.

Según un artículo publicado por Vico Open Modeling, S.L. (2008), el UML “Es un lenguaje visual
orientado al modelado de sistemas”.

Igualmente, en Wikipedia, la enciclopedia libre, UML “Es el lenguaje de modelado de sistemas de

software más conocido y utilizado en la actualidad”.

El desarrollo de UML comenzó a finales de 1994 cuando Grady Booch y Jim Rumbaugh de Rational
Software Corporation empezaron a unificar sus métodos.  A finales de 1995, Ivar Jacobson y su
compañía Objectory se incorporaron a Rational en su unificación, aportando el método OOSE (OOSE:
Object- Oriented Software Engineering). En el proceso de creación de UML han participado, no
obstante, otras empresas de gran peso en la industria como Microsoft, Hewlett-Packard, Oracle o IBM,
así como grupos de analistas y desarrolladores.

El lenguaje modelado no es más que hacer una representación abstracta de un sistema físico con un
propósito determinado, con el modelo se pretende capturar las partes esenciales del sistema.

Es importante resaltar que UML es un "lenguaje" para especificar y no para describir métodos o
procesos. Se utiliza para definir un sistema de software, para detallar los artefactos en el sistema y para
documentar y construir. En otras palabras, es el lenguaje en el que está descrito el modelo. Se puede
aplicar en una gran variedad de formas para dar soporte a una metodología de desarrollo de software
(tal como el Proceso Unificado Racional o RUP), pero no especifica en sí mismo qué metodología o
proceso a usar.
¿Para qué sirve el UML?

El UML sirve para definir un problema que afecta la organización y plantear una solución de diseño,
modelando los procesos involucrados.

Sirve para mejorar el nivel de comunicación formal dentro de un proyecto.

Sirve para representar visualmente las reglas de creación, estructura y comportamiento de un grupo
relacionado de objetos y procesos.

Sirve para visualizar de manera eficiente la complejidad de un sistema o una organización en un

reducido número de diagramas; es decir, abordar la complejidad con una documentación minimalista.

Sirve para mantener más ágilmente las especificaciones ante los cambios y nuevos enfoques de la
arquitectura.

Sirve para desarrollar procesos/productos con una mayor fiabilidad y calidad; siendo el impacto de las
decisiones más visibles.

Sirve para definir, organizar y compartir conocimientos.

2. Modelos o Diagramas qué contiene. Descripción. Características. Ejemplos.

Una vez que se tiene identificado el problema de un sistema, es indispensable la creación de un modelo
que permita comprender el comportamiento del sistema antes de desarrollarlo.  Todo modelo contiene
detalles según el análisis previo que se hace del sistema.  UML no solo permite la creación de un
modelo, sino que recomienda la utilización de varios modelos con los que se pueda obtener desde
diferentes puntos de vista detalles que asemejen el diseño mucho más a la realidad.

Según Josep Vilalta Marzo (2008), la última versión de UML es la 2.0, y en ella hay 13 tipos de
diagramas diferentes que se clasifican de la siguiente manera:

Fuente: Josep Vilalta, 2008. http://vico.org. Citado 15/02/2009



 Los Diagramas de Estructura enfatizan en los elementos que deben existir en el sistema
modelado:
o Diagrama de clases
o Diagrama de objetos.
o Diagrama de composición o Estructura compuesta.
o Diagrama de componentes.
o Diagrama de despliegue.
o Diagrama de paquetes.

 Los Diagramas de Funcionamiento enfatizan en lo que debe suceder en el sistema modelado:

o Diagrama de actividades.
o Diagrama de casos de uso.
o Diagrama de estados.

 Los Diagramas de Interacción son un subtipo de diagramas de comportamiento, que enfatiza

sobre el flujo de control y de datos entre los elementos del sistema modelado:
o Diagrama de secuencia.
o Diagrama de colaboración.
o Diagrama de ciclo de tiempo.
o Diagrama de interacción global.

Los Diagramas de Estructura

 2.1 Diagramas de Clases: Las clases son el centro alrededor del cual se organiza la vista de clases;
otros elementos pertenecen o se unen a las clases. Un diagrama de clases sirve para visualizar las
relaciones entre las clases que involucran el sistema, las cuales pueden ser asociativas, de herencia, de
uso y de contenimiento.

Características:

 Las clases se dibujan como rectángulos, mostrando el listado del nombre de la clase,  atributos
y operaciones en compartimientos separados.
 Las relaciones entre clases se dibujan como las líneas que conectan rectángulos de clases y
existen tres relaciones la dependencia, generalización y asociación.
 Cada representación tiene muchas entradas disponibles, cada una con un número de asiento
único.

Ejemplo:
 Diagrama de Clases de la aplicación de taquilla

Fuente:  Rumbaugh, James; Jacobson Ivar y Booch GRady, 2000

2.2 Diagrama de componentes: Un diagrama de componentes muestra dependencias entre los

componentes – un componente es una unidad física de implementación con interfaces bien definidas
pensada para ser utilizada como parte reemplazable del sistema – cada componente ofrece algunas
interfaces y utiliza otras. Si las dependencias entre componentes se hacen a través de interfaces, los
componentes se pueden sustituir por otros componentes que realicen las mismas interfaces.

Características:

 Muestra la organización y las dependencias entre un conjunto de componentes. No es necesario

que un diagrama incluya todos los componentes del sistema, normalmente se realizan por
partes. Cada diagrama describe un apartado del sistema.
 Un diagrama de componentes se representa como un grafo de componentes software unidos
por medio de relaciones de dependencia (generalmente de compilación). Puede mostrar
también que un componente software contiene una interfaz, es decir, la soporta.
 Normalmente los diagramas de componentes se utilizan para modelar código fuente, versiones
ejecutables, bases de datos físicas.

Ejemplo:
 Diagrama de Componentes

Fuente:  Rumbaugh, James; Jacobson Ivar y Booch GRady, 2000

2.3 Diagrama de objeto:

Los diagramas de objetos modelan las instancias de elementos contenidos en los diagramas de clases.
Un diagrama de objetos muestra un conjunto de objetos y sus relaciones en un momento concreto.

Características:

 Los diagramas de objetos utilizan un subconjunto de los elementos de un diagrama de clase.

 Los diagramas de objetos no muestran la multiplicidad ni los roles, aunque su notación es
similar a los diagramas de clase.
 Se puede considerar un caso especial de un diagrama de clases en el que se muestran instancias
específicas de clases (objetos) en un momento particular del sistema.

Ejemplo:

Diagrama de Objeto
 Fuente:  Rumbaugh, James; Jacobson Ivar y Booch GRady, 2000

2.4 Diagrama de estructura compuesta: Un diagrama de estructura compuesta es un diagrama que

muestra la estructura interna de un clasificador, incluyendo sus puntos de interacción a otras partes del
sistema. Esto muestra la configuración y relación de las partes que juntas realizan el comportamiento
de clasificador contenido.

Los elementos de clase han sido descriptos en gran detalle en la sección en los diagramas de clase. Esta
sección describe la forma en que las clases se pueden mostrar como elementos compuestos exponiendo
interfaces y conteniendo puertos y partes.

Características:

 Una estructura compuesta es un conjunto de elementos interconectados que colaboran en

tiempo de ejecución para lograr algún propósito. Cada elemento tiene algún rol definido en la
colaboración

Ejemplo:

Diagrama de Estructura Compuesta

Fuente: Diagrama de Estructura Compuesta http://www.liderdeproyecto.com/uml/uml012.html. Citado

el 15/02/2009

2.5 Diagrama de despliegue: Los diagramas de despliegues muestran las relaciones físicas entre los
componentes físicos y lógicos del sistema final (hardware y software).

Características:
  Los elementos usados por este tipo de diagrama son nodos (representados como un prisma),
componentes (representados como una caja rectangular con dos protuberancias del lado
izquierdo) y asociaciones.
 El diagrama de despliegue representa los artefactos del sistema como nodos, los cuales son
conectados a través de caminos de comunicación para crear redes de sistemas de complejidad
arbitraria.
 Describe la arquitectura en tiempo de ejecución de procesadores, dispositivos y los
componentes de software que ejecutan esta arquitectura.
 Describe una topología del sistema, estructura del hardware y el software que se ejecuta en
cada unidad.

Ejemplo:

Diagrama de Despliegue

Fuente:  Rumbaugh, James; Jacobson Ivar y Booch GRady, 2000

2.6 Diagrama de paquetes: Un diagrama de paquetes muestra como un sistema está dividido en
agrupaciones lógicas mostrando las dependencias entre esas agrupaciones.  Dado que normalmente un
paquete está pensado como un directorio, los diagramas de paquetes suministran una descomposición
de la jerarquía lógica de un sistema.

Características:

 Los paquetes son buenos elementos de gestión.

 Se usan paquetes en un modelo de desarrollo para agrupar elementos relacionados.
 Cada uno de los paquetes se pueden asignar a un individuo o a un equipo de desarrollo
 Ejemplo:

Diagrama de Paquete

Fuente: Diagrama de paquete. http://diario.de/osjobu/uml.html. Citado 18/02/2009

Los Diagramas de Funcionamiento

2.7 Diagrama de actividades: Este tipo diagramas se pueden utilizar para modelar actividades de
software, éste diagrama es provechoso para entender el comportamiento de alto nivel de la ejecución
de un sistema, sin profundizar en los detalles internos de los mensajes.

Características:

 Un diagrama de actividades puede contener bifurcaciones, así como divisiones de control en

hilos concurrentes.
 Un diagrama de actividad es la notación para un grafo de actividades, el cual es una forma
especial de máquina de estados, prevista para modelar cómputos y flujos de trabajos.
 Los diagramas de actividad soportan actividades tanto secuenciales como paralelas. La
ejecución paralela se representa por medio de iconos de fork/espera, y en el caso de las
actividades paralelas, no importa en qué orden sean invocadas (pueden ser ejecutadas
simultáneamente o una detrás de otra).
 Los diagramas de actividad siempre están asociados a una clase, a una operación o a un caso de
uso.

Ejemplo:

Diagrama de Actividad
Fuente:  Rumbaugh, James; Jacobson Ivar y Booch GRady, 2000

2.8 Diagrama de casos de uso: Un caso de uso es una unidad coherente de funcionalidad, expresada
como transacción entre los actores y el sistema. El propósito de la vista de casos de uso es enumerar a
los actores y los casos de uso, y demostrar que actores participan en cada caso de uso.

Características:

 La descripción escrita del comportamiento del sistema al afrontar una tarea de negocio o un
requisito de negocio. Esta descripción se enfoca en el valor suministrado por el sistema a
entidades externas tales como usuarios humanos u otros sistemas.
 La posición o contexto del caso de uso entre otros casos de uso. Dado que es un mecanismo de
organización, un conjunto de casos de uso coherente, consistente promueve una imagen fácil
del comportamiento del sistema, un entendimiento común entre el cliente/propietario/usuario y
el equipo de desarrollo.

Ejemplo:

Diagrama de Casos de Uso de una taquilla

Fuente:  Rumbaugh, James; Jacobson Ivar y Booch GRady, 2000

La simbología de los Diagramas de casos es:

2.9 Diagrama de estado: Éste diagrama describe el comportamiento dinámico de los objetos, en un
cierto plazo, modelando los ciclos de vida de los objetos de cada clase; tomando a cada objeto como
una entidad aislada que se comunica con el resto del sistema a través de eventos. A su vez los eventos
representan las clases de cambios por los que un objeto puede pasar.

Características:
  Un diagrama de estado describe el comportamiento de las clases, pero también el
comportamiento dinámico de los casos de uso, de las colaboraciones, y de los métodos.
 Es un gráfico de estados y de transiciones. Los diagramas de estados se unen a una clase y
describe, la respuesta de una instancia de la clase a los eventos que recibe.
 Los diagramas de estado son útiles para entender los mecanismos de control, tales como
interfaces de usuarios o controladores de dispositivos.
 Define los estados que un objeto puede tener y como los eventos afectan esos estados.
 Captura el ciclo de vida de los objetos, subsistemas y sistemas.

Ejemplo:

Diagrama de Estado

Fuente:  Rumbaugh, James; Jacobson Ivar y Booch GRady, 2000

A continuación, se presenta su simbología:

Los Diagramas de Interacción

2.10 Diagrama de secuencia: Un diagrama de secuencia muestra un conjunto de mensajes, dispuestos

en una secuencia temporal. Cada rol en la secuencia se muestra como una línea de vida, es decir, una
línea vertical que representa el rol durante cierto plazo de tiempo, con la interacción completa. El
diagrama de secuencia contiene detalles de implementación del escenario, incluyendo los objetos y
clases que se usan para implementar el escenario, y mensajes pasados entre los objetos.
Características:

 Muestra la secuencia del comportamiento de un caso de uso.

 Muestra como lo objetos interactúan entre ellos.
 Es específico para un escenario.
 Tiene dos ejes: un eje vertical que muestra el tiempo y un eje horizontal que muestra el grupo
de objetos.
 Cada mensaje en un diagrama de secuencia corresponde a uno operación en una clase, a un
evento disparador, o a una transición en una máquina de estados.

Ejemplo:

Diagrama de Secuencia

Fuente: Rumbaugh, James; Jacobson Ivar y Booch GRady, 2000

2.11 Diagrama de colaboración:

Es un diagrama de interacción que enfoca las interacciones y los enlaces entre un grupo de objetos
“colaboradores”. Ubicándose éste en el espacio mostrando los objetos, sus enlaces y los mensajes entre
ellos.
El Diagrama de Colaboración presenta una alternativa al diagrama de secuencia para modelar
interacciones entre objetos en el sistema. Mientras que el diagrama de secuencia se centra en la
secuencia cronológica del escenario que estamos modelando, el diagrama de colaboración se centra en
estudiar todos los efectos de un objeto dado durante un escenario. Los objetos se conectan por medio
de enlaces, cada enlace representa una instancia de una asociación entre las clases implicadas.
Características:

 Representa los efectos de un objeto dado durante un escenario.

 Los objetos se conectan por medio de enlaces, los enlaces representan una instancia de una
asociación entre las clases implicadas.
 No muestra el tiempo como una dimensión aparte, por lo que se hace necesario etiquetar con
números de secuencia tanto la secuencia de los mensajes como los hilos concurrentes.

Ejemplo:

Diagrama de Colaboración

Fuente: Rumbaugh, James; Jacobson Ivar y Booch GRady, 2000

2.12 Diagrama de tiempos:

Los diagramas de tiempo son una representación especial de interacción que se enfoca en el tiempo de
los mensajes enviados entre objetos. Se pueden usar estos diagramas para mostrar restricciones
detalladas sobre el tiempo, ó para mostrar los cambios con líneas de vida respecto al tiempo.

Características:

 Los diagramas de tiempo son generalmente utilizados con sistemas en tiempo real o en
sistemas embebidos.
 Examinando un diagrama de tiempos, se puede determinar los estados, nivel alto o nivel bajo,
de cada una de las señales en cualquier instante de tiempo especificado, y el instante exacto en
que cualquiera de las señales cambia de estado con respecto a las restantes.
Ejemplo:

Diagrama de Tiempo

Fuente: Ejemplo Diagrama de tiempo. MailxMail. Citado el 17/02/2009

2.13 Diagrama de Interacción global: Muestran una interacción, que consiste de un conjunto de
objetos y sus relaciones, incluyendo los mensajes que puedan ser realizados entre ellos. Son
importantes para modelar los aspectos dinámicos de un sistema.

Características:

 Contienen objetos, enlaces y mensajes.

 Representan secuencia de intercambios y mensajes entre los roles que participan y se
relacionan con un sistema.

Ejemplo:

Diagrama de Interacción Global

Fuente: Diagrama de Interacción Global, Interacción Global. Citado el 18/02/2009

3. Utilidad de cada uno de los diagramas.

Tomando en consideración que en todas las ramas de ingeniería se construyen modelos que permiten
simplificar la realidad, para comprender el sistema que se va a desarrollar, UML utiliza trece
diagramas para representar las distintas vistas de un sistema, los cuales se describen a continuación:

Fuente: Autores, Febrero 2009.

3.1. Diagramas de Estructura:

•  Diagramas de Clase: representan una visión estática del sistema a desarrollar, es decir, permite
describir las categorías con detalle de atributos de manera que el analista y el cliente puedan hablar el
mismo lenguaje. Facilitan las representaciones sobre las cuales trabajan los desarrolladores.  Presentan
un conjunto de clases, interfaces y colaboraciones y las relaciones entre ellas.  Su notación es un
rectángulo dividido en tres áreas donde se especifica, nombre de la clase, atributos y acciones.

•  Diagrama de componentes: permite mostrar la arquitectura física de un componente informático.

Mostrando un conjunto de componentes y sus relaciones. Estos diagramas de componentes se utilizan
para describir la vista de implementación estática de un sistema; se relacionan con los diagramas de
clases, ya que un componente normalmente se corresponde con una o más clases, interfaces o
colaboraciones.
•  Diagrama de objeto: un objeto es una instancia de una clase, es decir, un objeto es aquel que
representa valores específicos de los atributos y acciones definidos para la clase, por lo tanto, este
diagrama permite representar un objeto en UML. Estos diagramas son útiles para la comprensión de
diagramas de clases completos, al crear diferentes casos en los que se aplican las relaciones y las
clases. Se utiliza para describir estructuras de datos, instantáneas de los elementos encontrados en los
diagramas de clases.  Su notación es un rectángulo, con el nombre propio del objeto seguido de dos
puntos (:) y el nombre de la clase a la cual pertenece.

•  Diagrama de estructura compuesta: Los diagramas de estructura compuesta se usan para expresar
arquitecturas en tiempos de ejecución, patrones de usos y las relaciones de todos los elementos
participantes, los que pueden no estar reflejados por los diagramas estáticos.

•  Diagrama de despliegue: Con este modelo se busca describir cómo la aplicación se despliega a
través de una infraestructura.

•  Diagrama de paquetes: Los diagramas de paquetes son utilizados para reflejar la organización de
los paquetes y sus elementos, para así proveer una visualización de sus correspondientes nombres de
espacio, los diagramas de paquete se asemejan mucho a la estructura del explorador de Windows.


3.2. Diagramas de Comportamiento:

•  Diagrama de actividades: Las actividades de una secuencia se representan en este diagrama. Estos
diagramas son el equivalente a los diagramas de flujo en la documentación clásica de software.  Son
importantes para modelas la función del sistema, así como para resaltar el flujo de control entre
objetos.

•  Diagrama de casos de uso: tomando en consideración la definición de casos de usos, los cuales son
la descripción de las acciones del sistema desde el punto de vista del usuario, que permite a los
desarrolladores obtener los requerimientos del sistema desde éste ángulo, se tiene que un diagrama de
casos de uso organiza los comportamientos del sistema y representa un conjunto de casos de uso y
actores (un tipo especial de clases) y sus relaciones.  Muestra, por tanto, los distintos requisitos
funcionales que se esperan de una aplicación o sistema y cómo se relacionan con su entorno (usuarios
y otras aplicaciones).

•  Diagrama de estado: Este diagrama resalta el comportamiento dirigido por eventos de un objeto, lo
que es especialmente útil al modelar sistemas reactivos.  En ellos se puede apreciar los estados que
presenta un objeto en cualquier instante, ya que éste es dinámico; es decir, mientras que los diagramas
de interacción muestran los objetos y los mensajes que se pasan ente ellos, un diagrama de estado
muestra el estado cambiante de un solo objeto.

3.3. Diagramas de interacción:

•  Diagrama de tiempos: con este diagrama se representan los cambios en el estado o la condición de
una línea de vida a lo largo del tiempo lineal. Su principal uso es mostrar el cambio de estado de un
objeto a lo largo del tiempo.

•  Diagrama de interacción, secuencia y colaboración: Existen dos tipos de diagramas de

interacción: los de secuencia y los de colaboración, estos diagramas representan la visión de
comportamiento o interacción entre los diferentes componentes que conforman el sistema.  Los
diagramas de secuencia usan la perspectiva de la línea de tiempo para representar el comportamiento
del sistema o componente de software, estás líneas se leen de izquierda a derecha del diagrama;
mientras los diagramas de colaboración no están ordenados con relación al tiempo, por lo que su
lectura está determinada por números que indican la secuencia de hechos.

4. Herramientas de Software que apoyan el modelado UML. Ejemplos y demos.

A continuación, se listan algunos de los programas más populares para el modelado en UML

Estos programas están bajo licencias libres:

ArgoUML, Herramienta de modelado UML escrito en Java. (DEMO)

Ejemplo

BOUML, Ligera herramienta de modelado UML y generación de código C++, Java e IDL. Disponible
para Windows, Unix/Linux y Mac OS X. (DEMO)
 Ejemplo:

Fujaba, No solo sirve para modelar sino que puede generar código Java automáticamente. También es
capaz de hacer ingeniería inversa y crear los diagramas a partir del código Java. (DEMO)

Dia, Puede ser usado para modelar varios tipos de diagramas UML. (DEMO)

Ejemplo:
 Ejemplo software Dia
Fuente: http://projects.gnome.org/dia/

gModeler Herramienta para modelado de UML basada en Flash (utilizable desde el navegador), que
permite generar código Action Script 2.0 Compatible.

MonoUML Herramienta CASE para la plataforma mono. (DEMO)

Ejemplo:

Papyrus, Herramienta gráfica basada en Eclipse para el modelado con UML2, es de código abierto y
se ofrece bajo licencia EPL (DEMO)

Ejemplo:
 StarUML Herramienta de modelado para Windows desarrollada en Delphi. Bastante estable y
utilizable.

Ejemplo:

TCM, Toolkit for Conceptual Modeling, herramienta para crear diversos tipos de diagramas
incluidos UML (DEMO)

Ejemplo:
Umbrello Herramienta para modelado UML para el entorno KDE. (DEMO)

Ejemplo:

UMLet Herramienta para modelado rápido de UML también escrita en Java (DEMO)

Ejemplo:


Netbeans módulo UML (DEMO)

Ejemplo:

Open ModelSphere Herramienta de Modelado gratuita, para modelado de datos, procesos y UML.
Disponible como Open Source Software, Released Under GPL (GNU Public License). (DEMO)

Ejemplo:


Visual Paradigm for UML El sitio oficial de esta herramienta es

http://www.visual-paradigm.com/product/vpuml/, proporciona una serie de bondades como el
modelado UML, el modelado de bases de datos, la creación de mapas relacionales de objetos (para la
programación), interoperabilidad, integración IDE, trabajo colaborativo, ingeniería de código fuente
(programación), y generación de documentación entre otras. Para las bondades que se presentan en
cuanto al modelado UML, podemos indicar que permite construir los siguientes diagramas: a. De clase
(demo), b. De secuencia (demo), c. De estado (demo), d. De componentes (demo), e. De paquetes
(demo), f. De estructuras (demo), g. De interacción (demo), h. De casos de uso (demo), y i. otros.

Altova UMODEL 2009: El sitio oficial de esta herramienta es  http://www.altova.com/, en ella nos
permite obtener un demo por treinta días. Entre las bondades que ofrece esta herramienta, tenemos:
Soporte para los catorce diagramas de UML 2.2, generación de código fuente para los lenguajes Java,
C# y VB.Net (programación), ingeniería inversa para archivos binarios de los lenguajes mencionados,
modelos del esquemas XML en diagramas de estilo UML, Habilita capas de diagramas para que
puedan ser ocultados selectivamente, permite compartir proyectos, intercambio de modelado con
herramientas XML, soporta diagramas de procesos de negocio, integración con Visual Studio y
Eclipse (programación). Para las bondades que se presentan en cuanto al modelado UML, podemos
indicar que permite construir los siguientes diagramas: a. De casos de uso (demo), b. De clases (demo),
c. De componentes (demo), d. De objetos (demo), e. De actividades (demo), f. De comunicación
(demo), g. De interacción (demo), h. De secuencia (demo), y i. otros.

Pacestar UML Diagrammer: El sitio oficial de esta herramienta es  http://www.pacestar.com/uml, en

ella nos permite obtener un demo por treinta días. Ayuda a generar diagramas UML 2.0 de una manera
rápida y fácil. Permite desarrollar, documentar, y comunicar nuestros diseños de una forma sistemática
pero flexible, y con una notación comúnmente utilizada y entendible.  Su diseño permite crear
diagramas de actividad, clases y objetos, esquemas de comunicación, diagramas de caso de uso, de
secuencia, de paquetes y componentes, diagramas de estructura compuesta, y de interacción, e incluso
diagramas de flujo tradicionales. Posee un paquete de ayudas para hacer más fácil la diagramación en
UML.


MagicDraw UML: El sitio oficial de esta herramienta es  http://www.magicdraw.com/, en ella nos
permite obtener un demo por treinta días, pero para obtenerlo debe estar registrado en el sitio como
usuario. Promueve el rápido aprendizaje con una interface intuitiva. Permite crear diagramas UML 2.0
de una manera rápida y fácil. Genera modelos a partir de código fuente ya existente, de igual manera
genera códigos a partir de un modelo creado. Visualiza el modelo en muy pocos pasos. Mantiene la
comunicación y el trabajo en equipo, habilitando la posibilidad de trabajar en el mismo modelo al
mismo tiempo. Con la utilidad de Reportes Automáticos, elimina el tedioso trabajo de documentar.
Fuentes: Las páginas mencionadas como oficiales de cada producto.

Microsoft Visio. Microsoft Visio es un software de dibujo vectorial para Microsoft Windows. Visio
comenzó a formar parte de los productos de Microsoft cuando fue adquirida la compañía Visio en el
año 2000. Las herramientas que lo componen permiten realizar diagramas de oficinas, diagramas de
bases de datos, diagramas de flujo de programas, UML, y más, que permiten iniciar al usuario en los
lenguajes de programación.

JUDE Community Herramienta de modelado UML. DEMO

5. Caso Práctico. Aplicar el Diagrama de Casos de Uso a una problemática presentada en su empresa.
Para el desarrollo del Caso Práctico se utilizó el Diagrama de caso, ya que este diagrama nos permite
modelar todos los procesos que el sistema debe llevar a cabo. Los procesos son descritos textualmente,
es decir, a través de una secuencia de pasos ejecutados que permiten observar de forma directa la
interacción que existe entre los distintos actores y el sistema, siendo así, una forma sencilla de detectar
problemas de funcionalidad del sistema.

Proceso de Administración de códigos de accesos a las plataformas de Pequiven, S.A. (Correo

electrónico, SAP y Windows).

Pequiven cuenta en la actualidad con un proceso manual para la gestión de creación, modificación y
eliminación de usuarios de sus plataformas SAP, correo electrónico sobre Domino/Lotus Notes y
Active Directory para el acceso a recursos de la red corporativa. De estos tres procesos, la tarea de
creación de cuentas maneja un flujo de trabajo formalmente definido en la organización para la
aprobación de cada solicitud.

Cuando ingresa un nuevo usuario a la corporación, el supervisor del área envía un correo electrónico al
help desk con una planilla de solicitud de creación de cuenta con los datos del nuevo usuario.

Este flujo de trabajo de aprobación actualmente se maneja a través del intercambio de correo
electrónico, donde se adjunta la forma de solicitud de creación de accesos y los comentarios de
aprobación o no de la solicitud. Cuando AIT recibe la solicitud aprobada, procede a crear los accesos
en las plataformas para las cuales se aprobó la solicitud.

Este último paso de creación debe ser ejecutado por separado en cada una de las plataformas a las
cuales el usuario tendrá acceso, es decir, el requerimiento es enviado a tres grupos diferentes por lo que
en algunos casos cada administrador crea distintos indicadores para un mismo usuario ocasionando
duplicidad de la información y adiciona carga para el usuario final por tener que utilizar distintos
indicadores según sea la plataforma. El deber ser es que cada usuario posea un indicador o código
único para acceder a las múltiples plataformas a la que el mismo posea acceso.

Interacción de los Actores con las áreas de la Corporación



Detalle del Caso de Uso: Realizar Solicitud

Realizar solicitud
Autor: Medina Laura, Monsalve Laura, López Aury, Quijada Carmen, Milano Rodolfo
Fecha: 21/02/2009
Descripción:
      Permite que los supervisores de cada Gerencia en la Corporación (Pequiven) realicen
solicitudes para la creación, modificación y/o eliminación de códigos de acceso a las plataformas
(Correo electrónico, SAP y Sistema Operativo).
Actores:
      Supervisor de cada Gerencia
Precondiciones:
      Poseer cuenta de correo bajo el dominio de la Corporación y el cargo de Supervisor.
1. Flujo Normal: El actor envía una nota de correo al help desk haciendo solicitud.

Postcondiciones:
      La nota de correo es almacenada como historial de solicitudes en el Help Desk.

Fuente: Autores (2009)

 Recibir solicitudes
Autor: Medina Laura, Monsalve Laura, López Aury, Quijada Carmen, Milano Rodolfo
Fecha: 21/02/2009
Descripción:
      Permite que los analistas de primer nivel reciban solicitudes y procesen a través del sistema
SICSES.
Actores:
      Analista de primer nivel
Precondiciones:
    Poseer acceso a la cuenta de correo a través del cual se reciben las solicitudes realizadas por los
supervisores de cada Gerencia.
Flujo Normal:

1. El actor recibe correo electrónico con la petición.

2.  Verifica información recibida del correo. De no poseer información correcta para apertura
ticket le devuelve la nota de correo al actor indicando errores.
3.  De estar la información correcta apertura ticket o caso categorizando a través del sistema
SICSES según grupo de trabajo. Actualmente el sistema posee categorías por grupos de
trabajo, por ejemplo, grupo para administrar códigos de acceso para SAP, grupo para
administrar códigos de acceso para Sistema Operativo (Windows) y grupo para
administrar códigos de acceso para correo electrónico. Es por ello que el (los) analista (s)
de primer nivel en el área de Help Desk es la cara a los usuarios y es quien recibe todas las
solicitudes a través del correo electrónico y según petición apertura casos para analistas de
segundo nivel con su respectiva categorización.
4.  Una vez aperturado el caso, el sistema SICSES emite un número que es enviado al actor
para posterior seguimiento a través del correo electrónico.

Poscondiciones:
      Apertura de ticket o caso en el sistema SICSES.

Fuente: Autores (2009)

Categorizar solicitudes
Autor: Medina Laura, Monsalve Laura, López Aury, Quijada Carmen, Milano Rodolfo
Fecha: 21/02/2009
Descripción:
      Permite que los analistas de primer nivel aperturen ticket o caso en el sistema SICSES con
solicitud recibida a través del correo electrónico de los supervisores de cada Gerencia.
Actores:
      Analista de primer nivel
Precondiciones:
      Haber iniciado sesión en el sistema SICSES en el que se aperturan los tickets por solicitud
recibida y poseer acceso a la cuenta de correo a través del cual se reciben las solicitudes
realizadas por los supervisores de cada Gerencia.
Flujo Normal:

1.  Abre nota de correo que fue validada.

2.  Inicia sesión en el SISCES.
3.  Introduce cédula del usuario para que el sistema valide la existencia del mismo.
4.  El sistema SICSES valida cédula del empleado, de no estar registrado emite mensaje y
apertura interfaz para que sean vaciados los datos del mismo, de estar registrado el sistema
 emite información del usuario.
5.  El analista presiona opción de crear caso o ticket, selecciona a través de combos
localidad, área, tipo de caso, grupo de trabajo, entre otros, y tiene un campo para escribir
observaciones.
6.  El analista presiona guardar. El sistema guarda información y genera un numero de caso.
7.  Envía nota al supervisor informando el número del caso.

Poscondiciones:
      Notificación de apertura de caso con número de identificación.

Fuente: Autores (2009)

Procesar solicitudes
Autor: Medina Laura, Monsalve Laura, López Aury, Quijada Carmen, Milano Rodolfo
Fecha: 21/02/2009
Descripción:
      Permite que los analistas de segundo nivel (administradores de las plataformas de Correo
electrónico, SAP y Sistema Operativo) procesen solicitudes plasmadas en el sistema SICSES.
Actores:
      Analista de segundo nivel (administradores de las plataformas de Correo electrónico, SAP y
Sistema Operativo).
Precondiciones:
    Poseer cuentas de administrador en la plataforma correspondiente según grupo de trabajo.
Flujo Normal:

1.  Verificar en el sistema SICSES cartela de casos o ticket.

Poscondiciones:
      Casos publicados en cartelera a través del sistema SICSES categorizados por grupo de trabajo.

Fuente: Autores (2009)

Crear cuentas de correo electrónico (Lotus Notes)

Autor: Medina Laura, Monsalve Laura, López Aury, Quijada Carmen, Rodolfo Milano
Fecha: 21/02/2009
Descripción:
      Permite que los analistas de segundo nivel administradores del correo electrónico creen
códigos de acceso o cuentas de correo.
Actores:
      Analista de segundo nivel, administrador del correo electrónico.
Precondiciones:
      Haber iniciado sesión en el sistema SICSES para visualizar cartelera de casos y poseer cuenta
de administrador del correo electrónico.
Flujo Normal:

1.  Abre ticket o caso en el sistema SICSES.

2.  Inicia sesión en el cliente administrador de Lotus Notes.
3.  Define indicador o código único para asignar al usuario, el mismo se compone por los
nombres y apellidos de cada persona.
4.  Introduce datos del empleado como nombres, apellidos, cedula, localidad, entre otros.,
para que el sistema valide la existencia del mismo a través del código único o indicador.
5.  Lotus Notes valida indicador del empleado, de estar registrado ese indicador emite
mensaje de error indicando que debe cambiar el indicador. De no estar registrado ese
indicador el sistema crea la cuenta y emite mensaje de cuenta creada con éxito.
6.  El analista cierra el caso de la cartelera e indica explicación de la actividad realizada.

Poscondiciones:
    Código de acceso al electrónico creado con su respectivo caso cerrado.

Fuente: Autores (2009)

Crear cuentas de Sistema Operativo (Windows)

Autor: Medina Laura, Monsalve Laura, López Aury, Quijada Carmen, Milano Rodolfo
Fecha: 21/02/2009
Descripción:
      Permite que los analistas de segundo nivel administradores de la plataforma de Sistema
Operativo creen códigos de acceso o cuentas.
Actores:
      Analista de segundo nivel, administrador del sistema operativo.
Precondiciones:
      Haber iniciado sesión en el sistema SICSES para visualizar cartelera de casos y poseer cuenta
de administrador del sistema operativo.
Flujo Normal:

1.  Abre ticket o caso en el sistema SICSES.

2.  Inicia sesión en el Directorio de Windows.
3.  Define indicador o código único para asignar al usuario, el mismo se compone por los
nombres y apellidos de cada persona. En algunas oportunidades consulta con los
administradores de otras plataformas para validar que ese usuario ya posea un indicador o
código único, debido a que el deber ser es que los usuarios posean el mismo indicador o
código único para todas las plataformas a la que el mismo posea acceso.
4.  Introduce datos del empleado como nombres, apellidos, cedula, localidad, entre otros.,
para que el sistema valide la existencia del mismo a través del código único o indicador.
5.  El Directorio Activo de Windows valida indicador del empleado, de estar registrado ese
indicador emite mensaje de error indicando que debe cambiar el indicador. De no estar
registrado ese indicador el sistema crea la cuenta y emite mensaje de cuenta creada con
éxito.
6.  El analista cierra el caso de la cartelera e indica explicación de la actividad realizada.
Poscondiciones:
      Código de acceso al sistema operativo (Windows) creado con su respectivo caso cerrado.

Fuente: Autores (2009)

Crear cuentas de SAP

Autor: Medina Laura, Monsalve Laura, López Aury, Quijada Carmen, Milano Rodolfo
Fecha: 21/02/2009
Descripción:
      Permite que los analistas de segundo nivel administradores de la plataforma de SAP creen
códigos de acceso o cuentas.
Actores:
      Analista de segundo nivel, administrador del sistema SAP.
Precondiciones:
      Haber iniciado sesión en el sistema SICSES para visualizar cartelera de casos y poseer acceso
a transacción SU01 para administrar usuarios en SAP.
Flujo Normal:

1.  Abre ticket o caso en el sistema SICSES.

2.  Inicia sesión SAP.
3.  Define indicador o código único para asignar al usuario, el mismo se compone por los
nombres y apellidos de cada persona. En algunas oportunidades consulta con los
administradores de otras plataformas para validar que ese usuario ya posea un indicador o
código único, debido a que el deber ser es que los usuarios posean el mismo indicador o
código único para todas las plataformas a la que el mismo posea acceso.
4.  Introduce datos del empleado como nombres, apellidos, cedula, localidad, roles,
transacciones, entre otros., para que el sistema valide la existencia del mismo a través del
código único o indicador.
5.  SAP valida indicador del empleado, de estar registrado ese indicador emite mensaje de
error indicando que debe cambiar el indicador. De no estar registrado ese indicador el
sistema crea la cuenta y emite mensaje de cuenta creada con éxito.
6.  El analista cierra el caso de la cartelera e indica explicación de la actividad realizada.

Poscondiciones:
      Código de acceso a SAP creado con su respectivo caso cerrado.

Fuente: Autores (2009)

Bibliografía
Diagramas UML (Categorías). http://es.wikipedia.org/wiki/Categor%C3%ADa:UML. Consultado: el
12/02/2009

Diagramas UML. [En linea] http://tvdi.det.uvigo.es/~avilas/UML/node22.html. Consultado el 14/02/09

James Rumbaugh, Ivar Jacobson y Grady Booch. El Lenguaje Unificada de Modelado- Manual de
Referencia, Editorial Addison Wesley; Madrid 2000

Libros universitarios en descarga directa, [en linea], en: omarrenm; Dirección URL:
http://omarenm.wordpress.com/, (Consultado el 14/02/09)

Los 9 Diagramas de UML. [En linea] http://www.abcdatos.com/tutoriales/tutorial/l7158.html.

Consultado el 14/02/09

Rearte Emilio, Los 9 diagramas de UMl, [en linea], en: ABC datos; Dirección URL:
http://www.abcdatos.com/tutoriales/tutorial/l7158.html, (Consultado: 14/02/09)

Schmuller Joseph, Aprendiendo UML en 24 Horas, Editorial Prentice Hall.

Universidad de Vigo, Cursos de Formación, [En linea], En:Uvigo.es; Direccion URL:

http://tvdi.det.uvigo.es/~avilas/UML/node22.html. (Consultado el 14/02/09)
