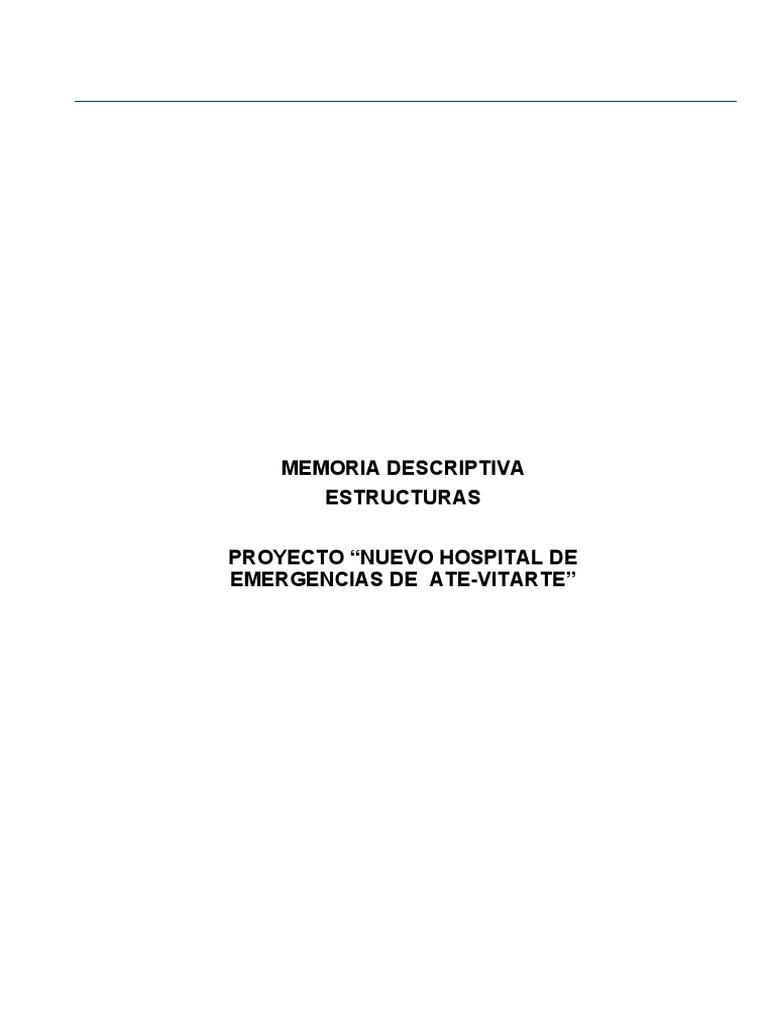

MEMORIA DESCRIPTIVA
ESTRUCTURAS
PROYECTO “NUEVO HOSPITAL DE
EMERGENCIAS DE ATE-VITARTE”
INDICE
1. Generalidades
2. Procedimiento
3. Criterio del diseño estructural.
4. Características de la Estructura
5. Metrado de Cargas
6. Consideraciones Sísmicas
6.1. Zonificación
6.2. Parámetros del Suelo
6.3. Factor de Amplificación Sísmica
6.4. Categoría de las edificaciones
6.5. Sistemas Estructurales
6.6. Desplazamientos Laterales Permisibles
6.7. Análisis Dinámico
7. Análisis Sismorresistente de la Estructura
7.1. Modelo Estructural del Adoptador
Propietario: MINISTERIO DE SALUD
Proyecto: NUEVO HOSPITAL DE EMERGENCIAS DE VILLA EL SALVADOR
1. GENERALIDADES
El Ministerio de Salud en cumplimiento de la programación anual y el ejercicio
presupuestal, ha dispuesto llevar a cabo la fase de inversión con la elaboración del
expediente técnico (Obra y Equipamiento) del proyecto NUEVO HOSPITAL DE
EMERGENCIAS DE ATE - VITARTE el cual se formulará de acuerdo a los
parámetros técnicos con los cuales se otorgó la viabilidad y que tienen como
alternativa viable la construcción de una nueva infraestructura hospitalaria y
equipamiento.
1.1 Objetivo
El objetivo del presente estudio, es desarrollar el diseño estructural de la
infraestructura de salud del Nuevo Hospital de Emergencias de Ate - Vitarte,
respetando lo indicado en las normas técnicas vigentes de construcción y los títulos,
normas y anexos del RNE.
1.2 Ubicación
El proyecto se encuentra ubicado en el Distrito de Ate en la provincia y departamento
de Lima.
2. PROCEDIMIENTO
A nivel general, se verificará el comportamiento dinámico de la estructura frente a
cargas sísmicas mediante un análisis espectral indicado en la Norma
correspondiente, con ese propósito se genera un modelo matemático para el análisis
respectivo de cada pabellón que conforma el nuevo hospital. Este modelo será
realizado usando el programa de cálculo de estructuras Etabs versión 9.6
Entre los parámetros que intervienen en el diseño se encuentran la resistencia al
corte, flexión, carga axial en vigas y columnas de concreto armado.
3. CRITERIO DEL DISEÑO ESTRUCTURAL
Se presentan las distorsiones máximas posibles que muestra el sistema estructural
para las diversas solicitaciones sísmicas que deberán ser comparados con los
valores máximos permisibles, por el Reglamento Nacional de Edificación los mismos
que revelan el probable nivel de daño al que estaría expuesto la edificación en la
eventualidad de un sismo severo.
El análisis de los resultados nos dará una idea del comportamiento de las estructuras
frente a la eventualidad de un sismo según Norma vigente (E-030).
4. CARACTERISTICAS DE LA ESTRUCTURA
Según los planos de arquitectura el hospital estará conformado por bloques
separados por juntas sísmicas, cada bloque se encuentra estructurado por columnas
40 x 40 cm. Par edificaciones de hasta tres pisos y 40 X 60 cm. En edificaciones de
cuatro pisos, ya que las edificaciones deberán diseñarse dependiendo de la
capacidad actuante en dichas columnas. Así como también cada bloque está
conformado por un conjunto de placas distribuidas en forma homogénea para
absorber los cortantes máximos producidos por los sismos.
5. METRADO DE CARGAS
Cargas por peso propio: Son cargas provenientes del peso de los materiales,
dispositivos de servicio, equipos, tabiques, y otros elementos que forman parte de la
edificación y/o se consideran permanentes.
Cargas vivas: Cargas que provienen del los pesos no permanentes en la estructura,
que incluyen a los ocupantes, materiales, equipos muebles y otros elementos móviles
estimados en la estructura.
Cargas producidas por sismo: Análisis de cargas estáticas o dinámicas que
representan un evento sísmico y están reglamentadas por la norma E.030 de diseño
sismorresistente.
Cargas Muertas:
Peso propio elementos de concreto armado = 2400 Kg/m3
Peso propio de muros = 1800 Kg/m3
Peso propio de losa aligerada en dos sentidos (h=25) = 420 Kg/m2
Peso propio piso terminado = 100 Kg/m2
Cargas Vivas:
Sobrecarga para sala de operaciones, laboratorios y
zonas de servicio = 300 Kg/m2
Sobrecarga para cuartos = 200 Kg/m2
Sobrecarga para corredores y escaleras = 400 kg/m2
Sobrecarga de azotea = 100 Kg/m2
Cargas de Sismo:
Según norma Peruana de Estructuras Sa = (ZUCS.g) /R
6. CONSIDEREACIONES SISMICAS
Las consideraciones adoptadas para poder realizar un análisis dinámico de la
edificación son mediante movimientos de superposición espectral, es decir, basado
en la utilización de periodos naturales y modos de vibración que podrán determinarse
por un procedimiento de análisis que considere apropiadamente las características de
rigidez y la distribución de las masas de la estructura.
Entre los parámetros usados y establecidos por las Normas de Estructuras tenemos:
6.1 Zonificación
La zonificación propuesta se basa en la distribución espacial de la sismicidad
observada, las características esenciales de los movimientos sísmicos, la atenuación
de estos con la distancia y la información geotécnica obtenida de estudios científicos.
De acuerdo a lo anterior la Norma E-0.30 de diseño sismorresistente asigna un factor
“Z a cada una e las 3 zonas del territorio nacional. Este factor representa la
aceleración máxima del terreno con una probabilidad de 10% de ser excedida en 50
años.
Para el presente estudio, la zona en la que está ubicado el proyecto corresponde a la
zona 3 y su factor de zona Z será 0.4.
6.2 Parámetros del Suelo
Del estudio de suelo entregado por MINSA elaborado por el ing. Jorge Hernán
Ochoa Fernández se extrae:
Tipo de cimentación Superficial zapatas conectadas
Estrato de apoyo de la cimentación Grava arenosa
Df = 1.50 mt , como mínimo con respecto
Profundidad de cimentación
a la menor cota del terreno natural
Qad = 4.00 Kg/cm2 ( Zapatas )
Capacidad portante admisible
Factor de seguridad por corte 3
Agresividad del suelo Leve
Cemento a usar Tipo I
Para los efectos de este estudio, los perfiles de suelo se clasifican tomando en
cuenta sus propiedades mecánicas, el espesor del estrato, el periodo fundamental de
vibración y la velocidad de propagación de las ondas de corte.
Para efectos de la aplicación de la norma E-0.30 de diseño sismorresistente se
considera que el perfil de suelo es de tipo flexible (S3), el parámetro Tp asociado
con este tipo de suelo es de 0.60 seg., y el factor de amplificación del suelo se
considera S= 1.0.
6.3 Factor de amplificación Sísmica
De acuerdo a las características de sitio, se define al factor de amplificación sísmica
(C) por la siguiente expresión:
C = 2.5 x (Tp/T); C≤ 2.5
6.4 Categoría de las edificaciones
Cada estructura debe ser clasificada de acuerdo a la categoría de uso de la
edificación, debido a que la edificación es un hospital la norma establece (tabla Nº 3
de la Norma E-030) un factor de importancia U = 1.5, por ser una edificación esencial
y que se tomará para este análisis.
6.5 Sistemas estructurales
Los sistemas estructurales se clasifican según los materiales usados y el sistema de
estructuración sismorresistente predominante en cada dirección. De acuerdo a la
clasificación de una estructura se elige un factor de reducción de la fuerza sísmica
(R).
En este caso la estructura podría clasificarse como dual compuesta por pórticos de
concreto armado, con iteración de placas, por lo que se empleará un factor R = 7
para acción de sismo moderado.
6.6 Desplazamientos Laterales Permisibles
Se refiere al máximo desplazamiento relativo de entrepiso, calculado según un
análisis lineal elástico con las solicitaciones sísmicas de cada bloque separado por
juntas.
6.7 Análisis Dinámico
Para poder calcular la aceleración espectral para cada una de las direcciones
analizadas se utiliza un espectro inelástico de pseudos-aceleraciones definido por:
Sa = ZUCS x g ; C/R ≥0.125
R
Donde:
Z = 0.4 (Zona3 – Lima)
U = 1.50 (categoría A: Edificación Esencial)
S = 1.20 (Tp = 0.4 suelos rígidos)
R = Factor R=6
g = 9.81 (aceleración de la gravedad m/s2)
C = 2.5 x (Tp / T ) ; C ≤ 2.5
7. Análisis Sismorresistente de la Estructura
De acuerdo a los procedimientos señalados y tomando en cuenta las características
de los materiales y cargas que actúan sobre la estructura e influyen en el
comportamiento de la misma antes las solicitaciones sísmicas, se mostrará en forma
posterior el análisis a realizarse para la obtención de los resultados.
7.1 Modelo Estructural Adoptado
El comportamiento dinámico de las estructuras se determina mediante la generación
de modelos matemáticos que consideren la contribución de los elementos
estructurales tales como vigas, columnas y placas en la determinación de la rigidez
lateral de cada nivel de la estructura. Las fuerzas de los sismos son del tipo inercial y
proporcional a su peso, por lo que es necesario precisar la cantidad y distribución de
las masas en la estructura.
Toda la estructura se analizará con losas supuestas como infinitamente rígidas frente
a las acciones en su plano. Los apoyos se considerará como empotrados al suelo:
Platea de cimentación.
Las cargas verticales se evaluaran conforme a la Norma E-0.20. Para las losas
armadas en ambas direcciones se considera 350 Kg/m2. Los pesos de los elementos
de concreto armado (viga, columnas, placas, etc) se consideran 2400 kg/m3. Para la
tabiquería se empleará 1800 kg/m3 y para el piso terminado la carga es de 100
kg/m2. La carga viva se considera 200 Kg/m2 para cuartos, 300 kg/m2 para sala de
operaciones, laboratorio y zonas de servicio, 400 kg/m2 para corredores y escaleras,
en todos sus niveles y 100 Kg/m2 para la azotea.
