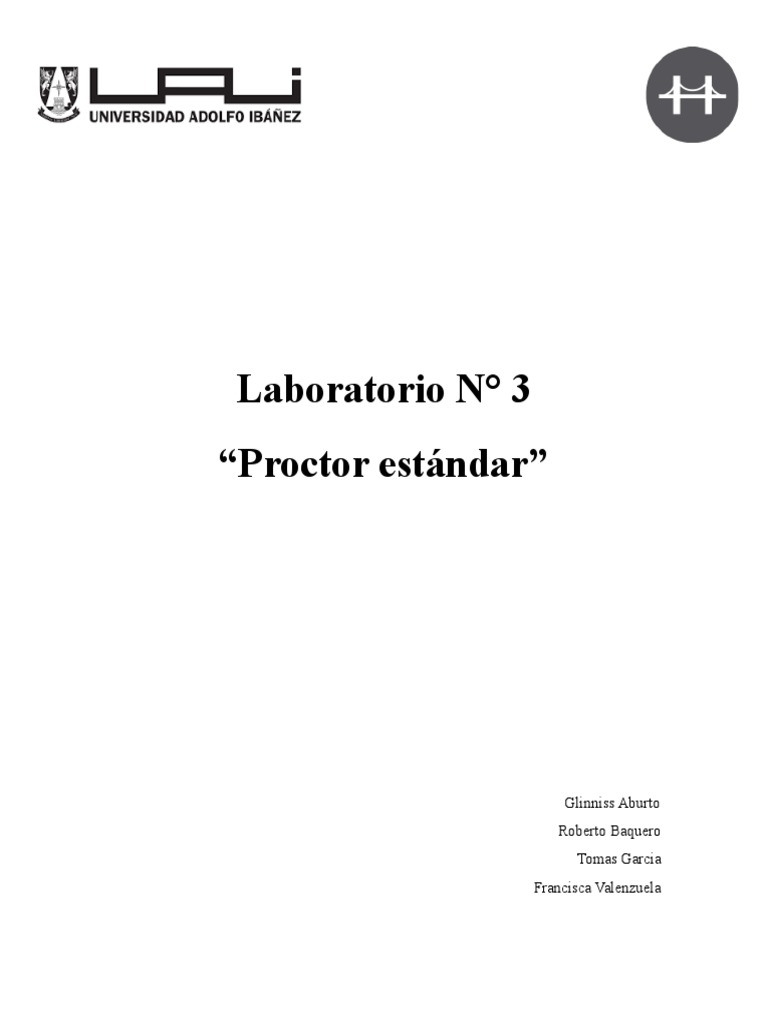

Laboratorio N° 3

“Proctor estándar”

Glinniss Aburto
Roberto Baquero
Tomas Garcia
Francisca Valenzuela
Introducción
El ensayo Proctor se realiza para determinar la humedad óptima a la cual un suelo alcanzará
su mayor compacidad. La humedad es importante pues aumentando o disminuyendo su contenido
en el suelo puede alcanzar distintas densidades de este, la razón de esto es que el agua llena los
espacios del suelo ocupados por aire, permitiendo una mejor acomodación de partículas
aumentando su compacidad. Si bien se cree que mientras más agua en el suelo su compacidad será
mejor, es importante decir que, un exceso de agua no es beneficioso ya que las partículas
disminuirían su compacidad.
El objetivo del ensayo es determinar la curva de compactación para una especificada
energía de compactación. Esta curva considera en el eje de las abscisas el contenido de humedad y
en el de las ordenadas la densidad seca. A partir de ese gráfico se obtiene el valor de la humedad
óptima que es la relacionada con el valor de densidad seca máxima.
Con los resultados anteriores se compactará el suelo con el propósito de aumentar el
rozamiento interno de las partículas, disminuir poros y disminuir la permeabilidad del suelo.
Gracias a lo anterior, el suelo disminuirá la probabilidad de futuros asentamientos y aumentará su
resistencia al corte.
Además, con la curva del ensayo es posible percatarse de las características del suelo
observando las pendientes, en suelos cohesivos son notorias o sensibles y en granulares son
insensibles.

*NCh 1534/2. Of 2008.

Metodología
Antes de describir el proceso realizado en la experiencia de laboratorio se hará un punteo
del material y equipo utilizado.

Material
 - Muestra de suelo homogeneizada con un porcentaje de arena mayor al 95%.

Equipo
- Molde proctor (de compactación) de 101,6 [mm] de diámetro, con base y collar.
- Martillo compactador de 24,4 [N].
- Probeta graduada 250 [ml].
- Baldes, para muestras de suelo de 2,5 [Kg].
- Recipientes metálicos.
- Balanza digital 3000 gr. Precisión 1 [gr].
- Horno de secado a 110° C.
- Agua.

Con el material y equipo a disposición, se inicia la experiencia para calcular la humedad que
maximiza la densidad seca.
Se comienza por llenar 5 baldes con 2,5 kg de muestra de suelo en cada uno, luego se le
agrega la cantidad de agua necesaria para obtener la humedad deseada (6%, 8%, 10%, 12% y
15%) en cada muestra respectivamente. Posterior a esto, se mezcla hasta lograr una pasta
homogénea de suelo.
El suelo con su contenido de humedad seleccionado se dispone en tres capas (las cuales
deben ser aproximadamente de igual espesor luego de ser compactadas) dentro del molde
proctor, mediante la compactación de sus capas por medio del martillo compactador aplicando
un total de 25 golpes para cada capa. La energía de compactación por unidad de volumen para
3
este ensayo en particular es de 591,3 [𝐾𝑁 − 𝑚/𝑚 ], siendo esto importante ya que para
distintas energías de compactación se obtienen desfases en las curvas de compactación en
ambos ejes.
Finalmente, se saca esta muestra del molde de compactación y se obtiene una cantidad de
suelo del centro de este, luego es depositada en un recipiente metálico para su posterior secado
en el horno.
 El cálculo para realizar el gráfico de densidad seca y humedad son los siguientes:

■ Densidad húmeda en kg/m3:

(𝑚𝑡− 𝑚𝑚𝑑)
γℎ = 𝑉

𝑚𝑡 = 𝑚𝑎𝑠𝑎 ℎú𝑚𝑒𝑑𝑎 𝑑𝑒 𝑙𝑎 𝑝𝑟𝑜𝑏𝑒𝑡𝑎 𝑚á𝑠 𝑒𝑙 𝑚𝑜𝑙𝑑𝑒 (𝑘𝑔).

𝑚𝑚𝑑 = 𝑚𝑎𝑠𝑎 𝑑𝑒𝑙 𝑚𝑜𝑙𝑑𝑒 𝑑𝑒 𝑐𝑜𝑚𝑝𝑎𝑐𝑡𝑎𝑐𝑖ó𝑛 (𝑘𝑔).
𝑉 = 𝑣𝑜𝑙𝑢𝑚𝑒𝑛 𝑑𝑒𝑙 𝑚𝑜𝑙𝑑𝑒 𝑑𝑒 𝑐𝑜𝑚𝑝𝑎𝑐𝑡𝑎𝑐𝑖ó𝑛 (𝑚3).

■ Densidad seca en kg/m3:

γℎ
γ𝑠 = 𝑤
1+ 100

𝑘𝑔
γℎ = 𝑑𝑒𝑛𝑠𝑖𝑑𝑎𝑑 ℎú𝑚𝑒𝑑𝑎 ( 𝑚3 ).
𝑤 = ℎ𝑢𝑚𝑒𝑑𝑎𝑑 (%).

■ Porcentaje de Humedad:

𝑝𝑒𝑠𝑜 𝑑𝑒𝑙 𝑎𝑔𝑢𝑎

%𝑤 = 𝑝𝑒𝑠𝑜 𝑠𝑒𝑐𝑜
* 100

Análisis
Al utilizar los tamices 4, 10, 40 y 200 se evidenció un porcentaje de arena de más del 95%.
Siendo el tamiz 40 donde se acumuló un mayor porcentaje, obteniendo un 59% del total de la
muestra, dando un tamaño de partículas promedio de 2-0,425mm. Se calculó menos del 1% de
material fino en la muestra y un 4% de grava. El coeficiente de uniformidad de la muestra es de 4,
por lo que se puede clasificar al suelo como una arena limpia mal gradada.
En cuanto a las características físicas del suelo, al ser compactado y retirado del molde, el
suelo mantuvo cohesión para un contenido de humedad de 6%, 8%, 10% y 12%, pero para un 15%
de humedad el suelo era notablemente menos cohesivo, por lo que se tuvo que proceder con cuidado
al sacar la muestra del molde.
Una vez obtenidos los datos, se procede a llenar la tabla que se muestra a continuación y
con ello se calculan los valores con las fórmulas anteriormente descritas.

Muestra 1 Muestra 2 Muestra 3 Muestra 4 Muestra 5

(6%) (8%) (10%) (12%) (15%)

Peso molde + suelo 6,00 6,08 6,15 6,06 6,05

húmedo
Peso húmedo (kg) 0,545 0,575 0,65 0,367 0,618
Peso seco (kg) 0,52 0,54 0,58 0,32 0,53
Peso del agua (kg) 0,025 0,035 0,07 0,047 0,088

Tabla 1. Datos obtenidos en el laboratorio.

Peso molde proctor (kg) 4,2

Peso recipiente muestra (kg) 0,111
Volumen molde proctor (m3) 0,000944

Tabla 2. Datos obtenidos en el laboratorio.

Muestra 1 Muestra Muestra 3 Muestra 4 Muestra 5

2
Densidad húmeda 1906,25 1991,53 2067,80 1971,40 1959,75
(kg/m3)
Densidad seca 1818,81 1870,30 1845,11 1718,93 1680,69
(kg/m3)
Humedad de 4,81% 6,48% 12,07% 14,69% 16,60%
saturación (%)

Tabla 3. Datos calculados.

Cabe recalcar que la humedad obtenida en la muestra no fue la misma que la teórica debido a que
no se logró una homogeneidad completa en la mezcla, para futuros ensayos debe considerarse dejar
macerar la muestra por 24 horas previo al ensayo, esto para obtener una curva de compactación más
representativa del suelo,

Los resultados anteriores se resumen en un gráfico que muestra el contenido de humedad y

la densidad seca. En él se aprecia cual es la densidad seca máxima y, por ende, la humedad óptima.

Figura 1. Curva de compactación.

Podemos observar que el suelo alcanzará mayor compactación cuando su contenido de

humedad sea del 8,2% (humedad óptima), es decir, su densidad seca máxima es de 1900 kg/m3. La
baja cantidad de agua en la muestra de suelo que pertenece a 6% y 8% de humedad, produce
tensiones de compresión entre las partículas constituyentes del suelo que llevan a la formación de
grumos difíciles de romper y terminan por dificultar la compactación. Luego de sobrepasar el peak,
la curva de compactación comienza a decaer, y lo hace de forma brusca luego de pasar el 9,5% de
humedad, el comportamiento de nuestro suelo se verá afectado de manera directa, ya que la
humedad al estar en contacto con la muestra de suelo, dificultará el desplazamiento de las partículas
de suelo debido a la baja permeabilidad de este, y por ende la dificultad de su eliminación ,
produciendo una disminución en la eficiencia de la compactación, lo cual fue visto de forma física
al momento de estar realizando el ensayo en el laboratorio.

Conclusiones.
El del procedimiento ensayo Proctor estándar no presenta mayor complicación debido a que
no requiere un equipo de gran tamaño o difícil de utilizar. Es importante realizar esta experiencia
debido a los beneficios de la compactación con la humedad óptima del suelo, tales como: aumentar
la capacidad para soportar cargas y la disminución de las probabilidades de asentamientos.
Al conocer la humedad óptima se puede determinar la energía de compactación y el contenido
de humedad que se debe lograr (agregando agua o secando el suelo) en campo para obtener el
mayor nivel de compactación posible. Con estos valores también podremos determinar las máquinas
que debemos utilizar para realizar la compactación en campo, y el espesor de las capas a compactar.
Cabe recalcar que es recomendable realizar canchas de prueba in situ para comprobar y mantener un
control en los parámetros entregados por el laboratorio, para verificar que se estén cumpliendo en
obra. Para el suelo en estudio, el contenido de humedad óptimo es de 8,2% y presentó una densidad
seca máxima de 1900 kg/m3. Por lo tanto, para mejorar las propiedades del suelo en el campo se
debe llegar a dichos valores con una tolerancia del ±5%.

Bibliografía:

[1] GUIA DE LABORATORIO Nº 4

[2] NCh 1534/2. Of 2008.

Anexos
 1.(Molde de compactación) 2. (Compactación del Suelo)

3. (Pesado de la muestra) 4.(Proceso de Compactación)

5. (Mezclado de la Muestra)
