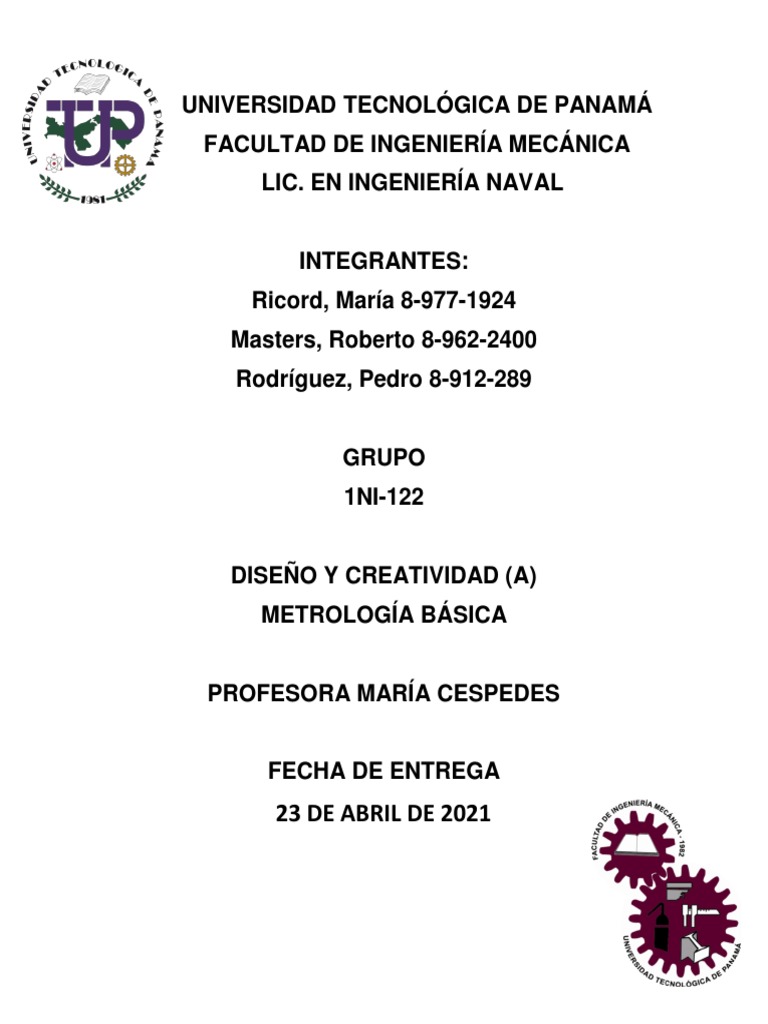

UNIVERSIDAD TECNOLÓGICA DE PANAMÁ

FACULTAD DE INGENIERÍA MECÁNICA

LIC. EN INGENIERÍA NAVAL

INTEGRANTES:
Ricord, María 8-977-1924
Masters, Roberto 8-962-2400
Rodríguez, Pedro 8-912-289

GRUPO
1NI-122

DISEÑO Y CREATIVIDAD (A)

METROLOGÍA BÁSICA

PROFESORA MARÍA CESPEDES

FECHA DE ENTREGA
23 DE ABRIL DE 2021
 Índice

i. Introducción
ii. Metrología básica
iii. Concepto
iv. Reglas de acero en ambos sistemas
v. Escuadras
vi. Goniómetro
vii. Cinta Métrica
viii. Compases
ix. Niveles de burbujas longitudinal y transversal
x. Calibradores de alambre
xi. Conclusiones generales
xii. Recomendaciones
xiii. Infografía
 Introducción

La historia demuestra que el progreso de los pueblos siempre estuvo relacionado

con su avance en las mediciones y que, pese a que a menudo perdemos de vista
su importancia, son parte permanente e integrada de nuestro diario vivir.

En la metrología, la ciencia de las mediciones, se entrelazan la tradición y el

cambio, pues los sistemas de medición reflejan las costumbres de los pueblos y, al
mismo tiempo, la búsqueda de nuevos patrones y formas de medir como parte del
progreso y la evolución.

Con la dinamización del comercio a nivel mundial la metrología adquiere mayor

importancia, al enfatizarse su relación con la calidad, la calibración, la acreditación
de laboratorios, la trazabilidad y la certificación. La metrología permite el
ordenamiento de estas funciones y su operación coherente con el objetivo de
mejorar y garantizar la calidad de productos y servicios.

Las mediciones precisas son fundamentales para los gobiernos, las empresas y la
población, ya que facilitan las transacciones comerciales de productos cuyas
cantidades y características son resultado de un contrato entre el cliente
(consumidor) y el proveedor (fabricante). De esta manera, se protege al
consumidor, se contribuye a preservar el medio ambiente y a usar racionalmente
los recursos naturales.

Las actividades relacionadas con la Metrología dentro de un país son

responsabilidad de una o varias instituciones autónomas o gubernamentales.
Dependiendo de sus funciones, existe Metrología Científica, Legal ó Industrial.

La Metrología a nivel país se relaciona con el Gobierno, las Empresas y la

Población, vínculo conocido como Modelo G.E.P.

Es esencial que los Gobiernos tengan conciencia que la capacidad de las

mediciones demuestra el nivel de desarrollo tecnológico de un país en
determinados campos, ya sea para la fabricación de productos o la prestación de
servicios en diferentes áreas (manufactura, salud, educación, etcétera), lo que
incide directamente en la competitividad de las empresas. A nivel de Empresas, la
competitividad se mide, entre otras cosas, por la capacidad de innovar, en
procesos productivos, administrativos, en productos o en servicios. La innovación
es la búsqueda permanente de la calidad a través de la mejora continua de las
actividades y la medición forma parte de este proceso, contribuyendo al desarrollo
de los mercados y, en consecuencia, a la ampliación.
 Metrología Básica

Concepto
Para poder medir una cantidad física es necesario establecer una comparación
entre dicha cantidad y otra cantidad de la misma especie elegida previamente como
patrón. La existencia de relaciones matemáticas entre diferentes cantidades físicas,
permite que se pueda seleccionar algún pequeño número de estas, definiéndose
como cantidades fundamentales, a partir de las cuales se pueden expresar las
demás (derivadas). La metrología es la ciencia que se ocupa de las mediciones,
unidades de medida y de los equipos utilizados para efectuarlas, así como de su
verificación y calibración periódica. Las mediciones son importantes en la mayoría
de los procesos productivos e industriales. Prácticamente todas las empresas, sean
grandes, medianas o pequeñas, tienen necesidades metrológicas.
Metrología legal

La metrología legal se ocupa de la verificación de los patrones e instrumentos de

medida utilizados en las transacciones comerciales, en la salud, en la seguridad
pública y en el medio ambiente. Esta rama de la metrología asegura que las partes
involucradas en una medición obtengan resultados confiables dentro de los
márgenes de error tolerados por la reglamentación vigente. Es de fundamental
importancia para el comercio exterior ya que los países involucrados en una
transacción deben medir de manera uniforme.
Metrología científica

También conocida como “metrología general”. “Es la parte de la Metrología que se

ocupa a los problemas comunes a todas las cuestiones metrológicas,
independientemente de la magnitud de la medida”. Se ocupa de los problemas
teóricos y prácticos relacionados con las unidades de medida (como la estructura
de un sistema de unidades o la conversión delas unidades de medida en fórmulas),
del problema de los errores en la medida; del problema en las propiedades
metrológicas de los instrumentos de medidas aplicables independientemente de la
magnitud involucrada. En la Metrología científica hay diferentes áreas específicas.
Algunas de ellas son las siguientes:
• Metrología de masa, que se ocupa de las
• Medidas de masa
• Metrología dimensional, encargada de las medidas de longitudes y ángulos.
• Metrología de la temperatura, que se refiere a las medidas de las temperaturas.
• Metrología química, que se refiere a todos los tipos de mediciones en la química.
Metrología tecnológica

La caracterización de materiales es uno de los pilares que sostiene el auge en el

desarrollo de nuevas tecnologías y nuevos materiales.
Además de las propiedades básicas como estructura, morfología, textura, color o
propiedades mecánicas, cobran gran importancia en esta revolución tecnológica.
En este marco de efervescencia tecnológica, la presencia de Metrología es
obligada.
Metrología. Ciencia de las mediciones y sus aplicaciones.
ISO. La ISO (Organización Internacional de Normalización) es una federación
mundial de organismos nacionales de normalización (miembros ISO). La labor de
preparación de normas internacionales es normalmente llevada a cabo a través de
los comités técnicos de ISO.
Sistema Internacional de Magnitudes (ISQ2).

Sistema de magnitudes basado en las siete magnitudes básicas: longitud, masa,

tiempo, corriente eléctrica, temperatura termodinámica, cantidad de sustancia e
intensidad luminosa.

Sistema internacional de Unidades (Sistema SI).

Sistema de unidades basado en el Sistema Internacional de Magnitudes, con

nombres y símbolos de las unidades, y con una serie de prefijos con sus nombres
y símbolos, así como reglas para su utilización, adoptado por la Conferencia
General de Pesas y Medidas (CGPM).
Reglas de acero en ambos sistemas
Instrumento de medición con forma de plancha delgada y rectangular que incluye
una escala graduada dividida en unidades de longitud, por
ejemplo centímetros o pulgadas; es un instrumento útil para trazar segmentos
rectilíneos con la ayuda de un bolígrafo o lápiz, y puede ser rígido, semirrígido o
flexible, construido de madera, metal, material plástico, etc. Su longitud total rara
vez supera el metro de longitud. Suelen venir con graduaciones de
diversas unidades de medida, como milímetros, centímetros, y decímetros, aunque
también las hay con graduación en pulgadas o en ambas unidades Es muy utilizada
en los estudios técnicos y materias que tengan que ver con uso de medidas, como
arquitectura, ingeniería, etc.
Responden a la norma DIN 6401 y son prismas rígidos de acero templado y sección
rectangular (algunas son biseladas) en las que se graban trazos o divisiones en
milímetros o medios milímetros sobre el borde de una cara y, a veces, en pulgadas
y fracciones de pulgada por el otro borde. Tienen una longitud comprendida entre
300 mm (tolerancia de 0,065 mm) y 500 mm (tolerancia de 0,075 mm) y un espesor
de 0,3 mm.

Otros modelos están construidos en acero laminado y pueden ser de 0,5 metros
(tolerancia de 0,075mm), 1 metro (tolerancia de 0,1 mm) y 2 metros de longitud, con
graduación grabada o rayada. La aplicación más común de las reglas metálicas es
en mediciones sencillas de taller.

Tanto en los metros plegables como en las cintas métricas y las reglas
metálicas la arista extrema coincide precisamente con la primera graduación, a fin
de poder ser empleados en lugares donde la línea de referencia no es plenamente
accesible.

La regla graduada, utilizada en la medición mecánica, es una regla de sección

rectangular y fabricada en acero; lleva grabada una escala, en uno de sus bordes o
en ambos y puede ser flexible o rígida. Su longitud varía, según el uso a que se
destine.
Permite medir longitudes en objetos pequeños. Para obtener medidas precisas es
importante recordar:

 Una regla solo sirve para medir objetos más pequeños que ella. Medir un objeto
de mayor tamaño a trozos utilizando una regla produce una medida errónea.
 La precisión de la regla depende de su graduación. No podemos tomar una
medida en milímetros con una regla que está graduada en centímetros, y
viceversa.

Las reglas tienen muchas aplicaciones ya que tanto sirve para medir como para
ayudar en el dibujo técnico; las que hay en las oficinas suelen ser de plástico pero
las de los talleres y carpinterías suelen ser metálicas, de acero flexible e inoxidable.

Escuadras
a Escuadra, es el instrumento ideal para efectuar mediciones en el área de un
plano u hoja de trabajo. Se utilizan comúnmente acompañadas de otros
instrumentos como las reglas o el cartabón, para facilitar el manejo de la misma.

Como instrumento de trazado en general, la escuadra contribuye eficientemente con

el trazado de líneas horizontales, verticales y paralelas; cuyo uso no se limita
únicamente al área de dibujo técnico, también puede darse en oficios como la
albañilería u otras labores donde el trazado de líneas y guías es importante.
Una escuadra, es una plantilla con forma de triángulo rectángulo isósceles, con un
ángulo de 90º y dos de 45º, utilizada generalmente, en dibujo técnico, razón por la
cual pocas veces contienen la escala gráfica; exceptuando cuando se conciben
como herramienta de medición.
Ésta puede ser de diferentes tamaños y colores o tener biseles en los cantos que
permitan ser usadas con rapidógrafo; además, es usualmente empleada junto a un
cartabón o una regla con la finalidad de trazar líneas paralelas y perpendiculares.

Un juego de escuadras comúnmente contiene tiene escuadras con los ángulos de

60° y 30° y escuadras con los ángulos de 45°.

Respecto a la aparición de la escuadra moderna,

que conocemos como escuadra combinada, es
atribuida a Laroy Starrett (1887).
La invención de la escuadra se le acuñó en
principio al trabajo de los artesanos, quienes
únicamente a fuerza de mucha aplicación y
dificultades consiguen construirla, hacia el año
530 a.C. aproximadamente.
Sin embargo, se contempla la aparición de la escuadra entre la comunidad egipcia
mucho tiempo después.

La aparición de la escuadra como instrumento de medición fue para el 530 A.C. No

obstante, se menciona que los egipcios mucho antes que Pitágoras, hacían uso de
estos instrumentos, las referencias históricas destacan que ya los egipcios
aplicaban conocimientos de índole matemático y geométrico utilizando este
instrumento de medición.

Pero la historia no se detuvo allí, La aparición de lo que hoy en día conocemos como
Escuadra combinada se encuentra referenciada para 1887, uno de los más
prácticos y versátiles inventos en herramientas en todo el mundo como recurso
básico para todo constructor y profesional del diseño gráfico.

La escuadra como una plantilla con forma de triángulo rectángulo isósceles

conformada por ángulos, vértices y una escala de medición:

 Angulo
Se refiere al segmento indefinido de un plano limitado por dos líneas que parten de
un mismo punto o por dos planos que parten de una misma línea y cuya abertura
puede medirse en grados. De acuerdo con la forma de triángulo rectángulo
isósceles que posee la escuadra, se encuentra conformada por un ángulo de 90º y
dos de 45º.

 Vértice
La noción de vértice deriva del vocablo latino “vertex”. De acuerdo con la perspectiva
de la geometría, el vértice es el nombre que recibe el punto que marca la unión entre
aquellos segmentos que originan un ángulo; es decir, donde se fusiona un mínimo
de tres planos como la cúspide de un cono o una pirámide, al igual que el punto
máximo o mínimo de una línea curva.

 Escala
Este término proviene del latín “scala”, y se refiere a la sucesión ordenada de
valores de una misma cualidad, en el caso de la escuadra de medición, los valores
de medición usualmente en términos de metros (milímetros, centímetros, metros), y
se encuentra representado en un costado de la escuadra, numerada en milímetros
para así poder medir la dimensión de las líneas a trazar.
El modo de usar las escuadras depende del trazo que se desee medir o diseñar,
de manera que puede ser uso separado o en combinación con otro instrumento.
Si ese trazo amerita su uso en combinación con la regla haciendo una T, entonces
un instrumento servirá de apoyo al otro. Es tan sencillo como usar la regla como
guía, mientras la Escuadra se mueve por el eje que le forma la regla como apoyo.
El trazo de líneas claras y precisas es el objetivo del uso de las escuadras,
cuando se quieren hacer buenas representaciones técnicas o mediciones exactas
de ángulos, y todo esto se puede lograr con un correcto manejo de las escuadras y
el lápiz.

¿Cómo dibujar o usar las Escuadras?

Cuando se usa la escuadra, es de vital importancia hacerlo con soltura y mucha
suavidad, deben sostenerse sin excesiva presión, sólo la necesaria para que no se
muevan durante un trazado.

Para el trazo de líneas horizontales, se mantiene firme la escuadra sobre la hoja o

el plano de trabajo con la mano izquierda, para después trazar la línea que indica la
escuadra de izquierda a derecha, con el dedo meñique deslizándose ligeramente a
lo largo de la escuadra y girándose suavemente el lápiz.

Para trazos de líneas verticales, las escuadras de 45º ó 30º por 60º son útiles su
trazado, tomando en cuenta que el lado con el que se trazará la línea quedará en la
izquierda desde donde viene la luz.
Goniómetro
Un goniómetro también conocido como transportador universal es un instrumento
que se utiliza para medir ángulos.
Universal
Es el tipo más conocido ya que es el más común dentro de su tipo.

Con escala nonio

Este tipo se caracteriza por tener 1 escala más pequeña integrada en el disco
giratorio, este goniómetro sirve para realizar medidas con mayor precisión.

Escuadra universal
Se caracteriza por ser una regla graduada con un juego de cabezales extra (cabezal
de escuadra, cabezal centrador y un transportador). Cuando se utiliza la regla junto
con el transportador hace la función de un goniómetro.
Digital
Este goniómetro al ser digital no se le omiten partes, tiene las mismas
características tornillos de fijación, regleta, escuadra. El único elemento que cambia
es la escala graduada por una pequeña pantalla que indica la medición.

Digital multifuncional
Este instrumento se caracteriza por tener incluidas distintas funciones. Como las de
un nivel y un goniómetro.

Imantado
Es utilizado para cuando se requiere un apriete de precisión en tornillos, Algunos
fabricantes como lo son los automotrices o de maquinarias, especifican el apriete
de tornillos en ángulos.
Con torquímetro
Sirve para hacer un apriete angular para ajustar los pernos de cabeza de motor.

Para dedos
Este goniómetro se utiliza para la rama de la medicina, pero se los pongo para que
lo conozcan. Mide el rango de movimiento de las articulaciones pequeñas.

Lectura de goniómetro
La lectura es prácticamente la misma para todos los instrumentos de medición que
utilicen una escala nonio, el cero indica el valor de la escala principal y se debe
encontrar una línea que coincida con la escala principal para el segundo valor. En
este caso tenemos que saber que la escala principal está en grados y la escala del
nonio está en minutos.

Medición de la imagen 50 grados 20 minutos.

Cinta métrica

La cinta métrica también llamada flexómetro es un instrumento de medición, como

tal está diseñado para obtener cantidades de diversas magnitudes físicas. Esta
cuenta con diferentes diseños dependiendo el área de uso, centrando dicha
variedad en el material con el que está elaborada.

La cinta métrica mide las cantidades de ancho y largo, o más precisamente

distancias entre puntos, magnitudes físicas que determinan el tamaño de un objeto
o distancia de uno con otro. Como tal es una herramienta de uso extendido cuyo
origen, como la conocemos actualmente, tuvo lugar en el siglo XIX, aunque desde
el antiguo imperio romano se encuentran rastros de uso de reglas para medición.

La cinta métrica es a cierto modo una regla extensible, esto debido a que
efectivamente es una “cinta” no un material rígido. Estas están graduadas y pueden
llegar a medir grandes longitudes, además gracias a su flexibilidad pueden ser
transportadas enrolladas, por lo que, aunque mide grandes longitudes no ocupa
dicho espacio.
(Figura. 3) albañil empleando la cinta métrica para regir las indicaciones del plano.

La flexibilidad de esta amplía su capacidad de medición podrá amoldarse a esquinas

y curvas, no estando limitado por la forma del objeto como en el caso de los
instrumentos de medición rígidos. Existen con tener distintas graduaciones, estando
en centímetros, pulgadas o milimétricas, además abarcan diferentes longitudes
llegando incluso algunas a los 500 m.

Compas de precisión

Cuando hablamos de un Compás de precisión hacemos referencia a un

instrumento que se emplea para crear círculos o arcos de circunferencia. Pero
también es una herramienta usada en una gran variedad de tareas y en diversos
ámbitos.
En sus inicios este instrumento tenía una forma muy parecida a unas tijeras, pero
con dos puntas curvas, Mientras que su parte superior es en forma de rombo y en
la punta se encontraba una esfera para el agarre.
Con el pasar del tiempo se comenzaron a elaborar diferentes tipos de compases y
fueron sufriendo modificadores. Algunos ejemplos de otros compases que se han
inventado son el de espesor, calibre interior, el de gramil, de reducción, el de
barra, el Compás de precisión y muchos más.
Compas para dibujo técnico
Tal como su nombre nos indica este tipo de compás está orientado a ser usado en
el área de dibujo técnico y es el más común de los compas. Los mismos funcionan
para trazar circunferencias sobre el papel usando una mina de grafito y en algunos
casos tinta china.
En este caso podemos encontrar varios modelos, pudiendo tener alguno de ellos
un adaptador universal donde podemos añadir otros elementos de escritura.
Gracias a este elemento se pueden llegar a hacer círculos con
rotuladores, marcadores permanentes o estilógrafos.
Compás para pizarras de tiza
Son aquellos que se usan en los colegios frecuentemente y como su nombre nos
indica es usado para las pizarras. Los mismos tienen grandes dimensiones y sus
dos brazos articulados pueden girar por un tornillo roscado. En lo que respecta a
la forma de fijar su posición tenemos que este compa usa una tuerca.
El mismo se compone de la siguiente manera que es en un extremo tiene una
ventosa o punta de goma. Mientras que en el otro extremo o brazo encontramos
es un porta tizas.
Compás de cantero
Aparte del Compás de precisión, tenemos el compás de cantero, el cual les
permite reproducir con una mayor precisión alguna forma. No obstante, debemos
tener en cuenta que en la actualidad este tipo de instrumento ya no se usa, puesto
que la cantería pasó a ser poco frecuente.
Nivel de burbuja
El nivel de burbuja (conocido también como nivel de aire) es un instrumento de medición
diseñado para indicar si un plano o una superficie se encuentran en posición perfectamente
horizontal (a nivel) o vertical (aplomado).

Usos
El nivel de burbuja se extiende a un sin número de aplicaciones como carpintería, albañilería,
herrería, plomería, metalurgia, construcción de maquinaria, herramientas industriales e
instrumentos de precisión, topografía, arquitectura, decoración, fotografía, videográfica y hasta
diversos trabajos en el hogar.

¿Como es?
Los niveles de burbuja están compuestos de un tubo horizontal de vidrio u otro material
resistente, ligeramente curvo y lleno de líquido, con una sola burbuja de aire. El tubo está alojado
en un cuerpo o armazón de madera, metal, aluminio o plástico.

¿Como se lee?
Calibradores de Alambre
Los alambres tienen diámetros y espesores muy variados, pero todos controlados bajo una norma
que permite su comercialización y control.

Se normalizan en base a un calibre determinado, entendiéndose como calibre al espesor o

diámetro de un material regulado bajo una norma determinada.

Este implemento tiene la misma forma tanto para láminas como para alambres.

¿Como es?
Es un disco de lámina gruesa perforado en el centro, alrededor del disco hay ranuras que
corresponden a diferentes espesores en el caso de láminas o diámetros en el caso del calibrador
de alambres.

¿Como se usa?
Se requiere comparar las ranuras con el material, hasta que alguna de ellas coincida verificando el
número de calibre que corresponda.

¿Como se ve?
 Conclusiones

Con la información mostrada en este Trabajo escrito, podrán darse cuenta principalmente de la

importancia de la metrología en la Industria, ya que nos orienta a elegir los instrumentos adecuados

para un proceso determinado que se vaya a realizar. Una vez que los instrumentos de medición sean

los adecuados al proceso, nos proporcionarán resultados más confiables; siempre y cuando los

instrumentos de medición sean los adecuados y tengan una buena calibración. Existen para cada

magnitud diversos instrumentos de medición, que van de lo convencional a lo más sofisticado,

dándonos cuenta que estos últimos son mucho más rápidos y confiables en sus resultados. El único

fin de este Trabajo escrito es la obtención de una mejora continua.

 Infografía

https://www.demaquinasyherramientas.com/herramientas-de-medicion/niveles-tipos-y-
aplicaciones

http://www.metrologia.cl/link.cgi/Metrologia/313#:~:text=En%20la%20metrolog%C3%ADa%2C%2
0la%20ciencia,del%20progreso%20y%20la%20evoluci%C3%B3n.

https://todoingenieriaindustrial.wordpress.com/metrologia-y-normalizacion/2-2-conceptos-
basicos/

https://www.ecured.cu/Regla_graduada#:~:text=La%20regla%20graduada%2C%20utilizada%20en
,uso%20a%20que%20se%20destine.
