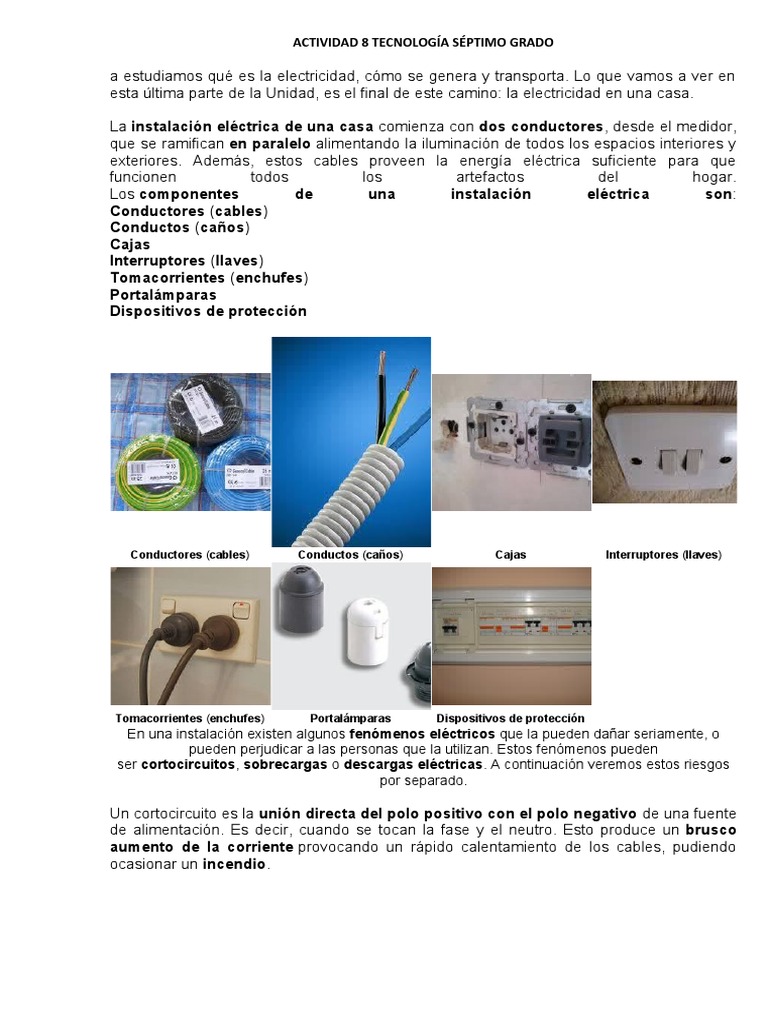

ACTIVIDAD 8 TECNOLOGÍA SÉPTIMO GRADO
a estudiamos qué es la electricidad, cómo se genera y transporta. Lo que vamos a ver en
esta última parte de la Unidad, es el final de este camino: la electricidad en una casa.
La instalación eléctrica de una casa comienza con dos conductores, desde el medidor,
que se ramifican en paralelo alimentando la iluminación de todos los espacios interiores y
exteriores. Además, estos cables proveen la energía eléctrica suficiente para que
funcionen todos los artefactos del hogar.
Los componentes de una instalación eléctrica son:
Conductores (cables)
Conductos (caños)
Cajas
Interruptores (llaves)
Tomacorrientes (enchufes)
Portalámparas
Dispositivos de protección
Conductores (cables) Conductos (caños) Cajas Interruptores (llaves)
Tomacorrientes (enchufes) Portalámparas Dispositivos de protección
En una instalación existen algunos fenómenos eléctricos que la pueden dañar seriamente, o
pueden perjudicar a las personas que la utilizan. Estos fenómenos pueden
ser cortocircuitos, sobrecargas o descargas eléctricas. A continuación veremos estos riesgos
por separado.
Un cortocircuito es la unión directa del polo positivo con el polo negativo de una fuente
de alimentación. Es decir, cuando se tocan la fase y el neutro. Esto produce un brusco
aumento de la corriente provocando un rápido calentamiento de los cables, pudiendo
ocasionar un incendio.
Una Sobrecarga es cuando a una instalación eléctrica se le exige que entregue más
corriente de la que puede dar. Por ejemplo, cuando conectamos en un mismo
enchufe varios aparatos de mucho consumo. Esto ocasiona un lento calentamiento de
los cables y puede provocar un cortocircuito o un incendio.
Si bien todos los electrodomésticos deben estar aislados, de manera que la corriente no
pueda “escaparse”, no debemos descartar este riesgo, porque siempre existe. Si una
corriente se “fuga” del circuito, ésta queda “atrapada” en la carcasa metálica del
electrodoméstico (heladera, lavarropas, gabinete de PC, etc.) .Si una persona “no
aislada” (descalza) toca alguna parte cargada, recibirá una descarga eléctrica,
porque la corriente pasará a través de su cuerpo, hacia la tierra.
La descarga eléctrica se conoce popularmente con el nombre de “patada”.
[Link]
Para evitar cortocircuitos, sobrecargas o posibles descargas eléctricas, se utilizan
los dispositivos de protección.
Los dispositivos de protección pueden ser:
Fusibles
Disyuntor diferencial
Puesta o descarga a tierra
Interruptor termomagnético (Térmica)
A continuación veremos, brevemente, cómo funciona cada dispositivo.
Fusibles
Son los dispositivos de protección más utilizados contra cortocircuitos y sobrecargas en
todo tipo de electrodomésticos y en automóviles, por su bajo costo y fácil reemplazo. Sin
embargo, en las instalaciones eléctricas domiciliarias casi han dejado de utilizarse.
Un fusible típico está compuesto por un filamento de cobre muy fino y corto, colocado
dentro de un tubo de vidrio, plástico o porcelana (aislante). Este tubo tiene unas tapitas
metálicas en sus extremos para hacer contacto con el circuito.
Los fusibles se colocan al inicio del circuito, en serie con el mismo. En caso de producirse
un cortocircuito o una sobrecarga, el filamento se calienta y se funde, interrumpiendo el
paso de corriente en todo el circuito. De este modo se evita que el aumento de corriente
dañe algún componente del circuito. Una vez solucionado el problema, sólo se debe
reemplazar (o reparar) el fusible, y todo el circuito funcionará correctamente.
Disyuntor diferencial
En situaciones normales la corriente de entrada y de salida de un circuito tienen que
ser iguales. Piensen en una manguera conectada en una canilla. Si la manguera está
sana, la cantidad de agua que entra desde la canilla es la misma que la que sale por el
otro extremo. Pero si la manguera está “pinchada”, una parte del agua se va a “fugar”, y ya
no va a ser la misma agua de entrada que la de salida.
Un disyuntor Diferencial es un mecanismo que se coloca en una instalación eléctrica
para comparar la corriente que entra con la que sale. Si la corriente de salida
es menor, significa que ha habido una “fuga”, entonces el disyuntor interrumpe
inmediatamente la electricidad para evitar una descarga eléctrica peligrosa.
El Disyuntor Diferencial sirve para proteger a las personas de posibles electrocuciones.
En la figura vemos que el disyuntor, además de la palanca principal, tiene un pulsador
(botón) de “reset”, que debe accionarse una vez al mes para asegurarse que el dispositivo
funciona normalmente.
Puesta o descarga a tierra
La puesta a tierra se construye con una barra de cobre o
hierro (llamada jabalina), enterrada en el suelo, conectada a todas las ranuras verticales
(u horizontales) de los tomacorrientes, mediante un cable sin aislación de 2,5 mm2.
En el caso que exista una fuga hacia la carcasa de un electrodoméstico (por ejemplo de
una heladera), esta corriente se descargará a tierra por el cable, que no ofrece
resistencia, en lugar de hacerlo por nuestro cuerpo. De esta manera, la puesta a tierra
nos protege de posibles descargas eléctricas.
Llave termomagnética TÉRMICA
Los interruptores termomagnéticos o térmicas, están compuestos por dos partes
fundamentales, como lo indica la palabra: una parte magnética y otra parte térmica.
El relé magnético es la parte encargada de la protección contra cortocircuitos y el relé
térmico es la parte del interruptor automático encargada de la protección
contra sobrecargas
Las Térmicas se abren y cortan el circuito cuando por ellas pasa una intensidad superior a
la nominal. Esta intensidad es la que se llama calibre del aparato, y es la característica
principal del dispositivo, los valores más normales de calibre son: 5A (Amperes), 10A,
16A, 20A, 25A, 30A, 40A, 50A.
Con respecto a los fusibles, las Térmicas tienen la ventaja que no es necesario reponerlas
cada vez que actúan, por esto son tan utilizadas en las instalaciones domiciliarias.
[Link]
actividad_dispositivos_de_proteccin.html
Seguridad Eléctrica
La seguridad eléctrica es una cuestión de actitud mental (la
sensación de que usted desea trabajar en forma segura), conocimientos profesionales y
sentido común, que nos atañe a todos, no solamente desde el punto de vista de nuestra
propia protección sino de la de quienes nos rodean y del sitio donde vivimos
o desarrollamos algún tipo de actividad. Cuando se trabaja con electricidad, no hay
libertad de acción para los errores, las improvisaciones no las decisiones temerarias.
Muchos de los accidentes que se producen con aparatos e instalaciones eléctricas se
deben exclusivamente a la imprudencia de los usuarios y al desconocimiento de
normas de seguridad básicas.
Las siguientes reglas y recomendaciones generales le ayudarán a prevenir accidentes
cuando realice cualquier trabajo eléctrico. Su aplicación oportuna puede salvar su
vida o la de otras personas, y su omisión causar la exposición a quemaduras, choques
eléctricos, incendios y otras calamidades.
No asuma nunca a priori que un circuito esta desenergizado. Compruébelo con
probafase, un multímetro, una lámpara de prueba o cualquier otro aparato o
instrumento en buen estado.
Si está completamente seguro de cómo proceder ante un problema de electricidad,
hágalo; si tiene alguna duda, solicite ayuda de un electricista o un técnico calificado.
No trabaje con bajos niveles de iluminación, ni cuando usted esté cansado o tomando
medicinas que induzcan al sueño.
No trabaje en zonas húmedas o mientras usted mismo o su ropa estén húmedos. La
húmeda reduce la resistencia de la piel y favorece la circulación de la corriente
eléctrica. Si el piso está mojado, utilice una tabla seca para aislarse.
Use herramientas, equipos y aparatos de protección aprobados y apropiados (gafas,
guantes, zapatos, casco, etc.)
Mantenga sus herramientas y demás elementos de trabajo eléctrico limpios y en buen
estado.
Evite el uso de anillos, cadenas, pulseras y otros accesorios metálicos mientras realice
trabajos eléctricos. No utilice tampoco prendas sueltas que puedan enredarse. Si usa
cabello largo, recójaselo.
No utilice agua para combatir incendios de origen eléctrico. Use únicamente extintores
de incendio apropiados, preferiblemente de anhídrido carbónico (CO2). También
puede servir algunas espumas y sustancias halogenadas.
No intente trabajar sobre equipos o circuitos complicados hasta estar seguro de
comprender bien como funcionan y haya localizado los puntos potenciales de peligro.
Conozca siempre donde se localizan los dispositivos de desconexión de los aparatos e
instalaciones eléctricas como enchufes, fusibles e interruptores generales. Si es
necesario, márquelos con algún tipo de etiqueta.
No elimine las tomas, ni los alambres de tierra de las instalaciones y aparatos
eléctricos. Por el contrario, compruebe que estén en buen estado. Las conexiones de
tierra protegen personas de recibir choques eléctricos. El conductor de protección
verde/amarillo de las instalaciones no debe ser desconectado, eliminado ni empleado
par otros fines.
Una persona que no tenga habilidades para utilizar herramientas básicas o seguir
instrucciones escritas no debe intentar realizar instalaciones ni reparaciones eléctricas
de cierta magnitud. Cualquier error podría ser fatal o causar daños irreversibles a la
propiedad o aparatos.
