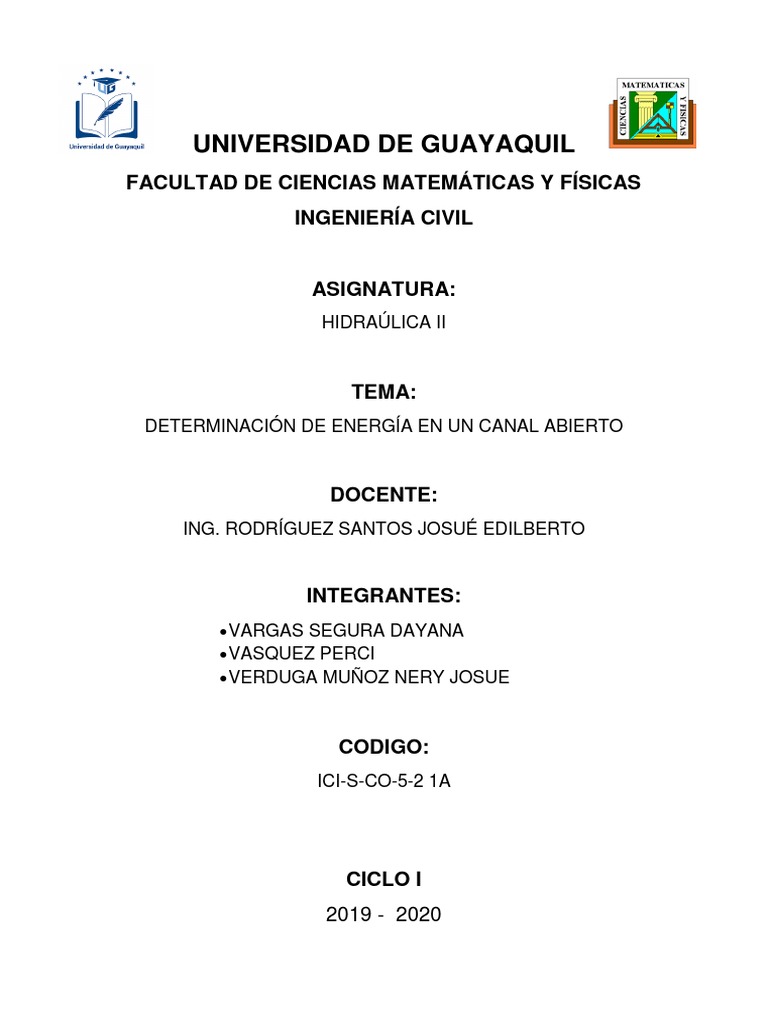

UNIVERSIDAD DE GUAYAQUIL

FACULTAD DE CIENCIAS MATEMÁTICAS Y FÍSICAS

INGENIERÍA CIVIL

ASIGNATURA:
HIDRAÚLICA II

TEMA:
DETERMINACIÓN DE ENERGÍA EN UN CANAL ABIERTO

DOCENTE:
ING. RODRÍGUEZ SANTOS JOSUÉ EDILBERTO

INTEGRANTES:
• VARGAS SEGURA DAYANA
• VASQUEZ PERCI
• VERDUGA MUÑOZ NERY JOSUE

CODIGO:
ICI-S-CO-5-2 1A

CICLO I
2019 - 2020
 Contenido
Glosario de Términos ..................................................................................................2
Resumen .....................................................................................................................3
Abstract .......................................................................................................................3
Marco Teórico..............................................................................................................4
Ecuación de Bernoulli. .............................................................................................4
Canales abiertos ......................................................................................................5
Flujo Uniforme y Variado..........................................................................................5
Flujo Rápidamente Variado......................................................................................6
Ecuación de Strickler ............................................................................................6
Tubo de Pitot............................................................................................................7
Limnímetro: ..............................................................................................................7
Fórmulas......................................................................................................................7
Cálculos .......................................................................................................................7
Cuadro de resultados ..................................................................................................8
Conclusiones ...............................................................................................................9
Recomendaciones .......................................................................................................9
Referencias Bibliográficas .........................................................................................10

Glosario de Términos
Y = Calado
Z = Carga de posición o elevación.
2
𝐶𝑣 = 𝑣 ⁄2𝑔 = Carga de velocidad

ℎ𝑓1−2 = Perdida de energía entre tramos.

𝐸 = Energía del fluido.
𝑣 = Velocidad
A = Área
b = Base
g = Aceleración de Gravedad
Q = Caudal
 Resumen
Para determinar la energía en un canal abierto, tomamos como referencia 6 puntos

de manera arbitraria, utilizando el Limnímetro y el tubo pitot para determinar el calado

y la carga de velocidad en un punto cualquiera de la corriente de flujo en nuestro canal.

Para calcular la energía y la perdida de energía que sufre al pasar de un punto a otro

se utilizará la ecuación de Bernoulli en cada punto, esto se procede después de que

se hayan obtenido los respectivos datos mediante la práctica de laboratorio. Los

cálculos obtenidos se reflejarán posteriormente en un cuadro de resultados y

diagramas.

Abstract
To determine the energy in an open channel, we take as reference 6 points in an

arbitrary way, using the limnometer and the pitot to determine the draft and the velocity

load in any point of the flow current in our channel. To calculate the energy and the

loss of energy that it suffers when passing from one point to another, the Bernoulli

equation will be used in each point, this is done after the respective data have been

obtained through laboratory practice. The calculations obtained will be subsequently

reflected in a table of data and diagrams

 Marco Teórico
Ecuación de Bernoulli.

Ecuación de Bernoulli. El principio de Bernoulli, también denominado ecuación de

Bernoulli o Trinomio de Bernoulli, describe el comportamiento de un fluido

moviéndose a lo largo de una línea de corriente. Fue expuesto por Daniel Bernoulli en

su obra Hidrodinámica (1738) y expresa que en un fluido ideal

(sin viscosidad ni rozamiento) en régimen de circulación por un conducto cerrado, la

energía que posee el fluido permanece constante a lo largo de su recorrido. La

energía de un fluido en cualquier momento consta de tres componentes:

• Cinética: es la energía debida a la velocidad que posea el fluido.

• Potencial gravitacional: es la energía debido a la altitud que un fluido posea.

• Energía de flujo: es la energía que un fluido contiene debido a la presión que

posee.

Esta ecuación se aplica en la dinámica de fluidos. Un fluído se caracteriza por carecer

de elasticidad de forma, es decir, adopta la forma del recipiente que la contiene, esto

se debe a que las moléculas de los fluídos no están rígidamente unidas, como en el

caso de los sólidos. Fluídos son tanto gases como líquidos. Para llegar a la ecuación

de Bernoulli se han de hacer ciertas suposiciones que nos limitan el nivel de

aplicabilidad:

• El fluído se mueve en un régimen estacionario, o sea, la velocidad del flujo en un

punto no varía con el tiempo.

• Se desprecia la viscosidad del fluído (que es una fuerza de rozamiento interna).

• Se considera que el líquido está bajo la acción del campo gravitatorio únicamente.
Canales abiertos
El flujo en canales abiertos tiene lugar cuando los líquidos fluyen por la acción de la

gravedad y sólo están parcialmente envueltos por un contorno sólido. En el flujo de

canales abiertos, el líquido que fluye tiene superficie libre y sobre él no actúa otra

presión que la debida a su propio peso y a la presión atmosférica.

El flujo en canales abiertos tiene lugar en la naturaleza en ríos, arroyos, etc. De forma

artificial (es decir, construidas por el hombre) tiene lugar en los canales, acequias y

canales de desagüe. En la mayoría de los casos, los canales tienen secciones rectas

regulares, y suelen ser rectangulares, triangulares o trapezoidales, como también las

combinaciones de los mismos son ideales para poder modelar y calcular

matemáticamente el canal. A menudo es importante determinar la descarga Q y la

profundidad de descarga h en puntos definidos. Las variables típicas de los cálculos

son el área de caudal A, el perímetro mojado P y el radio hidráulico R.

Flujo Uniforme y Variado

El flujo uniforme rara vez ocurre en la naturaleza, debido a que los canales naturales

son no-prismáticos e irregulares. Aún en canales prismáticos, la ocurrencia de flujo

uniforme es relativamente poca frecuente, debido a la existencia de controles

hidráulicos, tales como cambios de pendientes, umbrales, vertederos, compuertas,

etc. Los cuales imponen una relación profundidad-descarga distinta de la apropiada

para flujos uniformes.

No obstante lo anterior, el flujo uniforme es una condición de importancia básica para

el tratamiento de los problemas de diseño de canales.

En un canal con determinadas pendiente y rugosidad, que conducirá cierto caudal, la

condición del flujo uniforme es el criterio que gobierna el área de la sección transversal

mínima requerida, o aun cuando exista otro criterio que determine las dimensiones de

la sección, éstas no podrán ser menores que dicha sección mínima.

El flujo uniforme puede ser: permanente, laminar, turbulento, crítico, subcrítico o

supercrítico. El flujo uniforme no-permanente no es físicamente posible, debido a que,

para que ocurra, se requiere que la superficie libre se levante o caiga, de un instante

a otro, en forma paralela al fondo del canal.

Flujo Rápidamente Variado

El flujo es rápidamente variado si la profundidad del agua cambia de manera abrupta

en distancias comparativamente corta. Por ejemplo, el resalto hidráulico, flujo en

vertedero, etc.

Entre las características más importantes está una gran curvatura en las líneas de

corriente y que van a existir quiebres del perfil de agua por motivo de la gran curvatura

en las líneas de corriente.

Ecuación de Strickler (1923). n = 0.047 d1/6 Donde d es el diámetro (mm) de la

arena uniforme adherida a los lados y al fondo del canal, medido bajo régimen crítico

en un modelo experimental.

Ecuación de Bernoulli Nos ayuda a describir el comportamiento de un líquido que se

desplaza a lo largo de una corriente de agua. La energía de un fluido en cualquier

punto posee 3 términos: La cinética (carga de velocidad), la potencial (punto de

referencia a la solera) y la presión (de la solera al espejo de agua). (Te, 2000).

Tubo de Pitot: Se utiliza para medir presión total o de oclusión al tiempo que se

mide la estática, así resolviendo la ecuación de Bernoulli obtendremos la velocidad

del flujo.

Limnímetro: Instrumento que permite registrar y transmitir la medida de la altura de

agua o calado del canal.

Fórmulas

𝑃 𝑉2
• 𝐸=𝑍+ +
𝛾 2𝑔

• 𝑄 =𝐴∗𝑣

• 𝐴=𝑌∗𝑏

• 𝑣 = √2 ∗ 𝑔 ∗ 𝐶𝑉

• 𝑃 = 𝑏 + 2𝑦

Cálculos
Para el cálculo de energía en un canal abierto utilizaremos los siguientes datos.
PRIMER PUNTO
𝑝 𝑣2
Z(m) = 𝑦(𝑚) (𝑚) Solera 𝑔 = (𝑚⁄𝑠 2 )
𝛾 2𝑔
(m)
0 0.165 0.0105 0.30 9.81

𝑃 𝑉2
• 𝐸=𝑍+ +
𝛾 2𝑔

• 𝐸 = 0 + 0.165 + 0.0105

• 𝐸 = 0.1755 𝑚
Una vez determinada la energía, despejamos la velocidad para encontrar su valor.

𝑣2
= 0.0105
2𝑔

𝑣 = √(0.0105 × 2𝑔)

𝑣 = 0.45388 𝑚⁄𝑠

Obtenida la velocidad, procedemos a calcular el área para luego hallar el caudal.

𝐴=𝑏×𝑦 𝑄 =𝐴×𝑉

𝐴 = 0.30 × 0.165 𝑄 = 0.0495 × 0.45388

𝑚3
𝐴 = 0.0495𝑚2 𝑄 = 0.0224 𝑠

El proceso se repite para cada uno de los puntos.

Cuadro de resultados

Punto z(m) y (m) 𝒗𝟐 /2g(m) E hf (m) v (m/s) b (m) A Q (𝒎𝟑/s)

(𝒎𝟐 )
1 0 0,165 0,0105 0.1755 0.000 0.4538 0,3 0.0495 0.0224

2 0 0.165 0.0107 0.1757 -0.0002 0.4581 0,3 0.0495 0.0226

3 0 0.163 0.0055 0.1685 0.0072 0.3284 0,3 0.0489 0.016

4 0.07 0.078 0.026 0.174 -0.0055 0.7142 0,3 0.0234 0.0167

5 0 0.047 0.1175 0.1645 0.0095 1.5183 0,3 0.0141 0.0214

6 0 0.056 0.06 0.116 0.0485 1.0849 0.3 0.018 0.0195

 Conclusiones

• La carga de velocidad aumenta o disminuye según cuanto varia la geometría

del canal, es decir a mayor área menor velocidad y viceversa.

• Las pérdidas de energía se dan por el rozamiento del fluido con las paredes

del canal, dependiendo de cuan mayor sea el coeficiente de rugosidad, las

pérdidas de energía serán mayores

• La cantidad de masa de agua que ingresa por el canal es la misma cantidad

de masa de agua que sale, esto se puede concluir mediante el cálculo

realizado con los datos obtenidos en la práctica ya que los valores no varían

mucho.

Recomendaciones

• Tener predisposición para trabajar, ya que el trabajo de laboratorio requiere de

mucha concentración al momento de leer valores de esta manera se reducirán

los errores cometidos por los practicantes

• Corroborar toda la información obtenida con el docente, de esta manera se

refuerzan conocimientos y se obtiene un mejor trabajo

 Referencias Bibliográficas

• (s.f.). Obtenido de www.ecured.cu

• (s.f.). Obtenido de https://es.khanacademy.org/science/physics/fluids/fluid-

dynamics/v/fluids-part-8

• Colombia, U. N., & Marbello Pérez, R. (2005). Flujo Uniforme y Determinación

de la Rugosidad en Canales. Medellín . Obtenido de
http://bdigital.unal.edu.co/12697/60/3353962.2005.Parte%2011.pdf

• https://www.ecured.cu/Ecuaci%C3%B3n_de_Bernoulli
