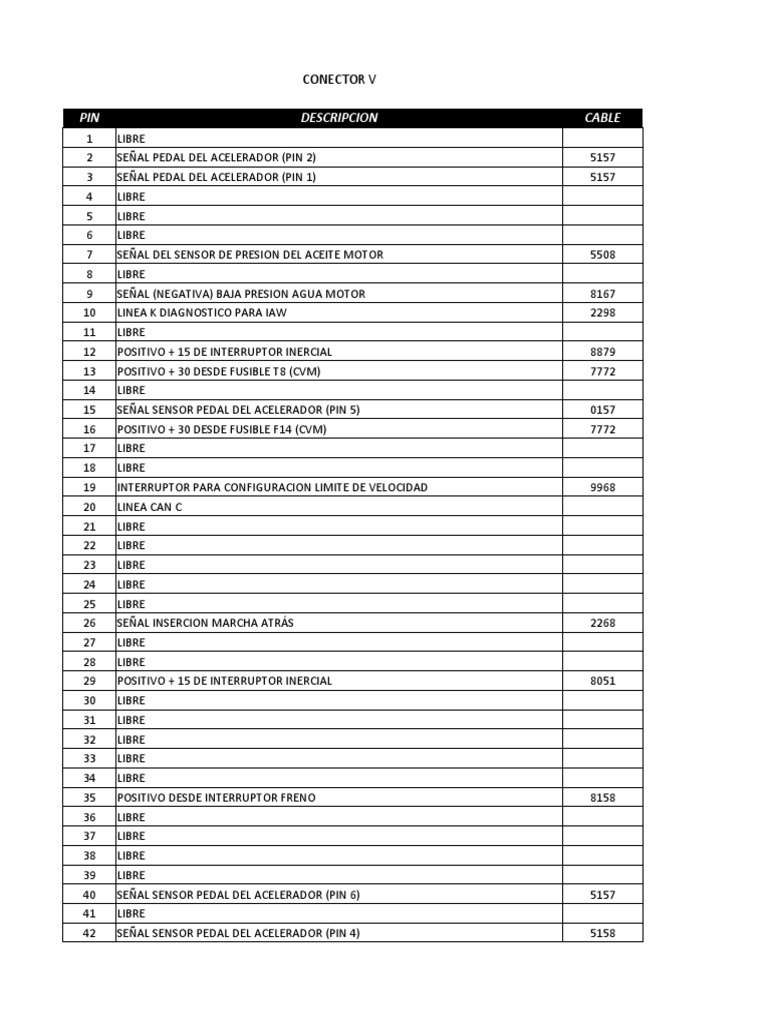

CONECTOR V

PIN DESCRIPCION CABLE

1 LIBRE
2 SEÑAL PEDAL DEL ACELERADOR (PIN 2) 5157
3 SEÑAL PEDAL DEL ACELERADOR (PIN 1) 5157
4 LIBRE
5 LIBRE
6 LIBRE
7 SEÑAL DEL SENSOR DE PRESION DEL ACEITE MOTOR 5508
8 LIBRE
9 SEÑAL (NEGATIVA) BAJA PRESION AGUA MOTOR 8167
10 LINEA K DIAGNOSTICO PARA IAW 2298
11 LIBRE
12 POSITIVO + 15 DE INTERRUPTOR INERCIAL 8879
13 POSITIVO + 30 DESDE FUSIBLE T8 (CVM) 7772
14 LIBRE
15 SEÑAL SENSOR PEDAL DEL ACELERADOR (PIN 5) 0157
16 POSITIVO + 30 DESDE FUSIBLE F14 (CVM) 7772
17 LIBRE
18 LIBRE
19 INTERRUPTOR PARA CONFIGURACION LIMITE DE VELOCIDAD 9968
20 LINEA CAN C
21 LIBRE
22 LIBRE
23 LIBRE
24 LIBRE
25 LIBRE
26 SEÑAL INSERCION MARCHA ATRÁS 2268
27 LIBRE
28 LIBRE
29 POSITIVO + 15 DE INTERRUPTOR INERCIAL 8051
30 LIBRE
31 LIBRE
32 LIBRE
33 LIBRE
34 LIBRE
35 POSITIVO DESDE INTERRUPTOR FRENO 8158
36 LIBRE
37 LIBRE
38 LIBRE
39 LIBRE
40 SEÑAL SENSOR PEDAL DEL ACELERADOR (PIN 6) 5157
41 LIBRE
42 SEÑAL SENSOR PEDAL DEL ACELERADOR (PIN 4) 5158
43 LIBRE
44 LIBRE
45 LIBRE
46 SEÑAL DESDE SENSOR PEDAL ACELERADOR (PIN 3) 0157
47 LIBRE
48 LIBRE
49 LIBRE
50 SEÑAL DEL INTERRUPTOR EMBRAGUE 0000
51 LINEA CAN C
52 LIBRE
53 LIBRE
54 BOBINA RELE ELECTROVALVULA DE LAS BOMBONAS (T14 EN SCM) 0000
55 LIBRE
56 GASOLINA HABILITADA (A SDU) (NO PRESENTE EN MOROTRES DE UN COMBUSTIBLE) 0000
57 GAS HABILITADO (A SDU) 0000
58 CLUSTER (BIS) AVERIA SISTEMA INYECCION 5180
59 POSITIVO PARA BOBINA DE TELERRUPTOR T5 0000
60 LIBE
61 LIBRE
62 NEGATIVO PARA TELERRUPTOR T09 (CVM) MAIN RELE 0155
63 LIBRE
64 MANDO BOBINA RELE AIRE ACONDICIONADO (T05) 0000

CONECTOR E

PIN DESCRIPCION CABLE

1 BOBINA CILINDRO 4
2 WASTE GATE - MANDO
3 BOBINA CILINDRO 3
4 WASTE GATE - SEÑAL
5 MASA DE POTENCIA 2
6 MASA DE POTENCIA 4
7 SENSOR EN ARBOL DE LEVAS - ALIMENTACION
8 LIBRE
9 SENSOR DE VELOCIDAD MOTOR - POSITIVO
10 LIBRE
11 LIBRE
12 LIBRE
13 SENSOR DE TEMPERATURA Y PRESION AIRE ASPIRADO - ALIMENTACION
14 LIBRE
15 VALVULA MARIPOSA - ALIMENTACION SENSORES DE POSICION
16 SENSOR TEMPERATURA CATALIZADOR - SEÑAL
17 BOBINA CILINDRO 1
18 LIBRE
19 BOBINA CILINDRO 2
20 LIBRE
21 MASA DE POTENCIA 1
22 MASA DE POTENCIA 3
23 SENSOR VELOCIDAD MOTOR - NEGATIVO
24 SENSOR EN ARBOL DE LEVAS - SEÑAL DE FASE
25 LIBRE
26 LIBRE
27 LIBRE
28 LIBRE
29 LIBRE
30 VALVULA MARIPOSA - SEÑAL DE POSICION DESDE POTENCIOMETRO B
31 SENSOR DE TEMPERATURA Y PRESION AIRE ASPIRADO - SEÑAL PRESION
32 SONDA LAMBDA ANTERIOR AL CATALIZADOR - ALIMENTACION CALEFACCION
33 CENTRALITA SDU (PIN 65)
34 CENTRALITA SDU (PIN 64)
35 VALVULA MARIPOSA - MASA SENSORES DE POSICION
36 SENSOR DE TEMPERATURA LIQUIDO REFRIGERANTE MOTOR - MASA
37 LIBRE
38 LIBRE
39 LIBRE
40 LIBRE
41 LIBRE
42 SONDA LAMBDA POSTERIOR AL CATALIZADOR - POSITIVO SEÑAL
43 SONDA LAMBDA ANTERIOR AL CATALIZADOR - POSITIVO SEÑAL
44 VALVULA MARIPOSA - SEÑAL DE POSICION DESDE POTENCIOMETRO A
45 SENSOR DE TEMPERATURA LIQUIDO REFRIGERANTE MOTOR - SEÑAL
46 LIBRE
47 LIBRE
48 LIBRE
49 CENTRALITA SDU (PIN 63)
50 CENTRALITA SDU (PIN 66)
51 ELECTROVALVULA PURGA CANISTER - MANDO
52 VALVULA MARIPOSA - NEGATIVO ACTUADOR
53 LIBRE
54 LIBRE
55 LIBRE
56 LIBRE
57 VALVULA MARIPOSA - POSITIVO ACTUADOR
58 SONDA LAMBDA POSTERIOR AL CATALIZADOR - NEGATIVO SEÑAL
59 LIBRE
60 SONDA LAMBDA ANTERIOR AL CATALIZADOR - NEGATIVO SEÑAL
61 SENSOR DE PRESION TURBO - SEÑAL
62 SEÑAL DESDE SENSOR DE PRESION ATMOSFERICA
63 SENSOR DE TEMPERATURA Y PRESION AIRE ASPIRADO - SEÑAL TEMPERATURA
64 SONDA LAMBDA POSTERIOR AL CATALIZADOR - ALIMENTACION CALEFACCION
CODIGO FUNCION

85152
85152

42550

42602
72069

52097
75001

85152
75001

52110

53503

52097

53501

85152

85152
 85152

42374

86116

86113
86113
85919
75001

75001

75011_A

CODIGO FUNCION
84015_4
78256
84015_3
78256
LMS
LMS
480452

85074

85080

85071
85141
84015_1
84015_2

LMS
LMS
85074
48042

85071
85080
85081_B
86113
86113
85071
47035

85081_A
85081_8
85071
47035

86113
86113
PCE
85071

85071
85081_A

85081_B
85154
86306
85080
85081_A
