ACTIVIDAD DE BOMAS HIDRÁULICAS

I.- CONTESTA LO SIGUIENTE

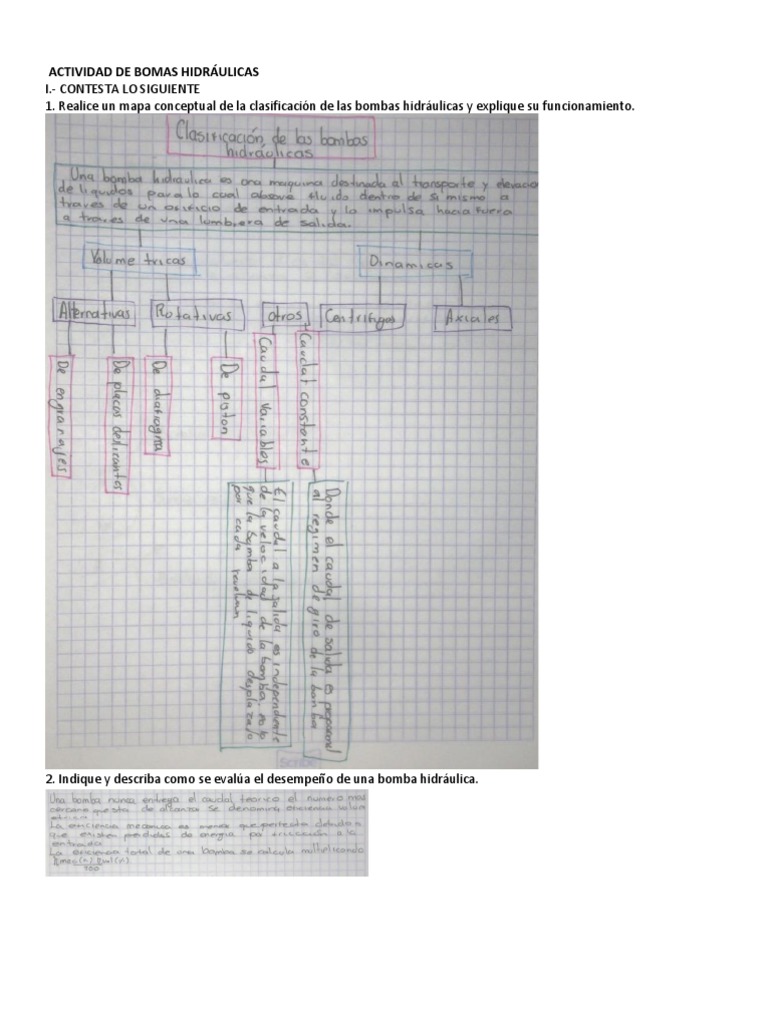

1. Realice un mapa conceptual de la clasificación de las bombas hidráulicas y explique su funcionamiento.

2. Indique y describa como se evalúa el desempeño de una bomba hidráulica.


3. ¿A que le llamamos cavitación y que lo causa en las bombas?

4. Dibuje la simbología principal en bombas hidráulicas.

5. Investigue que parámetros debemos de tomar en cuenta para la selección adecuada de una bomba hidráulica
II.- RESULEVE LO SIGUIENTE
1. Una bomba de engranes tiene un diámetro externo de 3.38in, un diámetro interior de 2.3in y 1.25 in de ancho. Si el
caudal real entregado por la bomba es de 28.75GPM a 1850 RPM, 1250 Psi de presión y cuenta con una eficiencia total
del 86%. Determine: a) Gasto teórico, b) ¿Cuál es la eficiencia volumétrica?, c) Torque real, d) Potencia de entrada y e)
Potencia de salida.
2. Una bomba tiene una eficiencia total de 86% y una eficiencia volumétrica de 93% mientras consume 9HP. Determine
la eficiencia mecánica y la potencia en caballos de fuerza perdidos debido a la fricción.
3. Una bomba tiene un volumen de desplazamiento de 6.5in3/rev. Entrega 26 GPM a una velocidad de 1300RPM y
1350Psi. Si el torque de entrada de la bomba es de 1550Lbf-in. Determine: a) Eficiencia volumétrica, b) Eficiencia
mecánica, c) Eficiencia total de la bomba, d) Torque teórico y e) Potencia de salida
4. Una bomba tiene un volumen de desplazamiento de 5 in3/rev, entrega flujo de 27GPM a 1250RPM y 1250Psi. Si la
eficiencia total es de 84%, determine; a) Eficiencia volumétrica, b) Eficiencia mecánica, c) Torque teórico, d) Potencia de
entrada y e) Potencia de salida
5. Una bomba tiene un volumen de desplazamiento de 108 cm3/rev. Entrega 1.771 L/s de aceite a una velocidad de
1350RPM y una presión de 75 bar. Si el torque de entrada de la bomba es de 146.56 N-m. Determine: a) Eficiencia
volumétrica, b) Eficiencia mecánica, c) Eficiencia total de la bomba, d) Torque teórico y e) Potencia de entrada y salida
Bibliografía

https://victoryepes.blogs.upv.es/2016/04/04/clasificacion-de-las-bombas-hidraulicas/

Principios Ingenieriles Básicos - Bombas Hidráulicas | Hydraulics & Pneumatics (hydraulicspneumatics.com)

Bombas hidráulicas (hidraulicahidraoil.es)
