Hospital Clínico Universitario

Lozano Blesa - Zaragoza

.

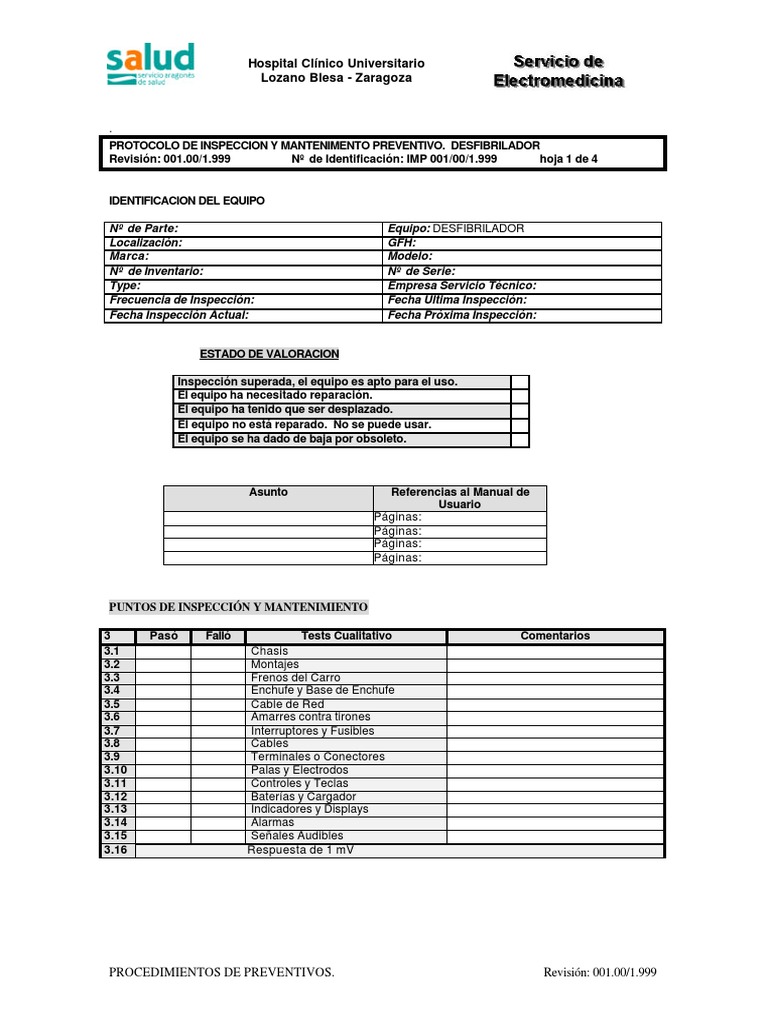

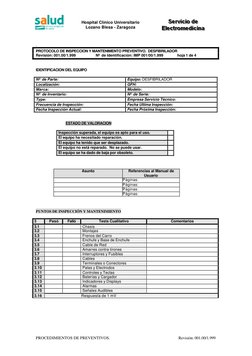

PROTOCOLO DE INSPECCION Y MANTENIMENTO PREVENTIVO. DESFIBRILADOR
Revisión: 001.00/1.999 Nº de Identificación: IMP 001/00/1.999 hoja 1 de 4

IDENTIFICACION DEL EQUIPO

Nº de Parte: Equipo: DESFIBRILADOR

Localización: GFH:
Marca: Modelo:
Nº de Inventario: Nº de Serie:
Type: Empresa Servicio Técnico:
Frecuencia de Inspección: Fecha Ultima Inspección:
Fecha Inspección Actual: Fecha Próxima Inspección:

ESTADO DE VALORACION

Inspección superada, el equipo es apto para el uso.

El equipo ha necesitado reparación.
El equipo ha tenido que ser desplazado.
El equipo no está reparado. No se puede usar.
El equipo se ha dado de baja por obsoleto.

Asunto Referencias al Manual de

Usuario
Páginas:
Páginas:
Páginas:
Páginas:

PUNTOS DE INSPECCIÓN Y MANTENIMIENTO

3 Pasó Falló Tests Cualitativo Comentarios

3.1 Chasis
3.2 Montajes
3.3 Frenos del Carro
3.4 Enchufe y Base de Enchufe
3.5 Cable de Red
3.6 Amarres contra tirones
3.7 Interruptores y Fusibles
3.8 Cables
3.9 Terminales o Conectores
3.10 Palas y Electrodos
3.11 Controles y Teclas
3.12 Baterías y Cargador
3.13 Indicadores y Displays
3.14 Alarmas
3.15 Señales Audibles
3.16 Respuesta de 1 mV

PROCEDIMIENTOS DE PREVENTIVOS. Revisión: 001.00/1.999

 Hospital Clínico Universitario
Lozano Blesa - Zaragoza

PROTOCOLO DE INSPECCION Y MANTENIMENTO PREVENTIVO. DESFIBRILADOR

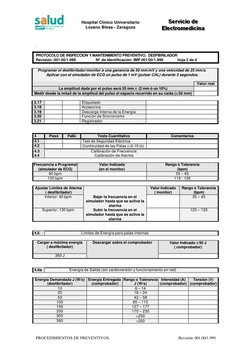

Revisión: 001.00/1.999 Nº de Identificación: IMP 001/00/1.999 hoja 2 de 4

Programar el desfibrilador/monitor a una ganancia de 50 mm/mV y una velocidad de 25 mm/s.

Aplicar con el simulador de ECG un pulso de 1 mV (pulsar CAL) durante 3 segundos.

Valor real
La amplitud dada por el pulso será 20 mm ± (2 mm ó un 10%)
≅ 50 mm)
Medir desde la mitad de la amplitud del pulso el espacio recorrido en su caída (≅

3.17 Etiquetado
3.18 Accesorios
3.19 Descarga Interna de la Energía
3.20 Función de Sincronismo
3.21 Registrador

4 Pasó Falló Tests Cuantitativo Comentarios

4.1 Test de Seguridad Eléctrica
4.2 Continuidad de las Palas (<0.15 Ω)
4.3 Calibración de Frecuencia
4.4 Calibración de Alarma

Frecuencia a Programar Valor Indicado Rango o Tolerancia

(simulador de ECG) (en el monitor) (bpm)
60 bpm 55 – 65
120 bpm 119 - 126

Ajustar Límites de Alarma Valor Indicado Rango o Tolerancia

( desfibrilador) ( monitor) (bpm)
Inferior: 40 bpm Bajar la frecuencia en el 35 – 45
simulador hasta que se activa la
alarma
Superior: 130 bpm Subir la frecuencia en el 125 – 135
simulador hasta que se activa la
alarma

4.5 Límites de Energía para palas internas

Cargar a máxima energía Descargar sobre el comprobador Valor Indicado ≤ 50 J

( desfibrilador) ( comprobador)

360 J

4.6a Energía de Salida (sin cardioversión y funcionamiento en red)

Energía Demandada J (W/s) Energía Entregada Rango o Tolerancia Intensidad (A) Tensión (V)
(desfibrilador) (comprobador) J (W/s) (comprobador) (comprobador)
10 6 – 14
20 16 – 24
50 42 – 58
100 85 – 115
150 127 – 177
200 170 – 230
300 >250
360 >250

PROCEDIMIENTOS DE PREVENTIVOS. Revisión: 001.00/1.999

 Hospital Clínico Universitario
Lozano Blesa - Zaragoza

PROTOCOLO DE INSPECCION Y MANTENIMENTO PREVENTIVO. DESFIBRILADOR

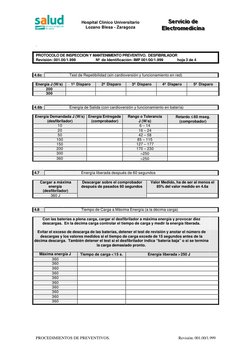

Revisión: 001.00/1.999 Nº de Identificación: IMP 001/00/1.999 hoja 3 de 4

4.6c Test de Repetibilidad (sin cardioversión y funcionamiento en red)

Energía J (W/s) 1º Disparo 2º Disparo 3º Disparo 4º Disparo 5º Disparo

200
300

4.6b Energía de Salida (con cardioversión y funcionamiento en batería)

Energía Demandada J (W/s) Energía Entregada Rango o Tolerancia Retardo ≤ 60 mseg.

(desfibrilador) (comprobador) J (W/s) (comprobador)
10 6 – 14
20 16 – 24
50 42 – 58
100 85 – 115
150 127 – 177
200 170 – 230
300 >250
360 >250

4.7 Energía liberada después de 60 segundos

Cargar a máxima Descargar sobre el comprobador Valor Medido, ha de ser al menos el

energía después de pasados 60 segundos 85% del valor medido en 4.6a
(desfibrilador)
360 J

4.8 Tiempo de Carga a Máxima Energía (a la décima carga)

Con las baterías a plena carga, cargar el desfibrilador a máxima energía y provocar diez
descargas. En la décima carga controlar el tiempo de carga y medir la energía liberada.

Evitar el exceso de descarga de las baterías, detener el test de revisión y anotar el número de
descargas y los valores medidos si el tiempo de carga excede de 15 segundos antes de la
décima descarga. También detener el test si el desfibrilador indica “batería baja” o si se termina
la carga demasiado pronto.

Máxima energía J Tiempo de carga < 15 s. Energía liberada > 250 J

360
360
360
360
360
360
360
360
360
360

PROCEDIMIENTOS DE PREVENTIVOS. Revisión: 001.00/1.999

 Hospital Clínico Universitario
Lozano Blesa - Zaragoza

PROTOCOLO DE INSPECCION Y MANTENIMENTO PREVENTIVO. DESFIBRILADOR

Revisión: 001.00/1.999 Nº de Identificación: IMP 001/00/1.999 hoja 4 de 4

5 Pasó Falló Mantenimiento Preventivo Comentarios

5.1 Limpieza
5.2 Lubricación
5.3 Cambio de Baterías

6 Pasó Falló Tests de Aceptabilidad Comentarios

6.1 Prueba de Sincronismo (t≤60 ms)
6.2 Límite de Energía en Palas Inter.
6.3 CMRR
6.4 Ganancia

Ganancia Amplitud Medida (mm) Rango o Tolerancia (mm)

(desfibrilador) Medir la amplitud
10 mm/mV 18 – 22
20 mm/mV 36 – 44

6.5 Sensibilidad al QRS

6.6 Velocidad del Papel

Velocidad de Registro Con una frecuencia de Distancia Medida (mm) Rango o Tolerancia (mm)
(desfibrilador) 60 bpm
25 mm/s 98 – 102
50 mm/s 196 – 204

6.7 Provocar Alarmas

Límite de Alarma Frecuencia de 60 bpm Medir el tiempo que tarda Rango o Tolerancia
(desfibrilador) (simulador de ECG) en activarse la alarma
Límite Superior: 100 bpm Cambiar frecuencia a <10 s
120
Límite Inferior: 40 bpm Cambiar frecuencia a 30 <10 s

IDENTIFICACION DE EQUIPOS ASOCIADOS

Equipo Nº de Equipo Nº de
Inventario Inventario

Firma del técnico. Firma del responsable. Zaragoza, ___/___/___.
