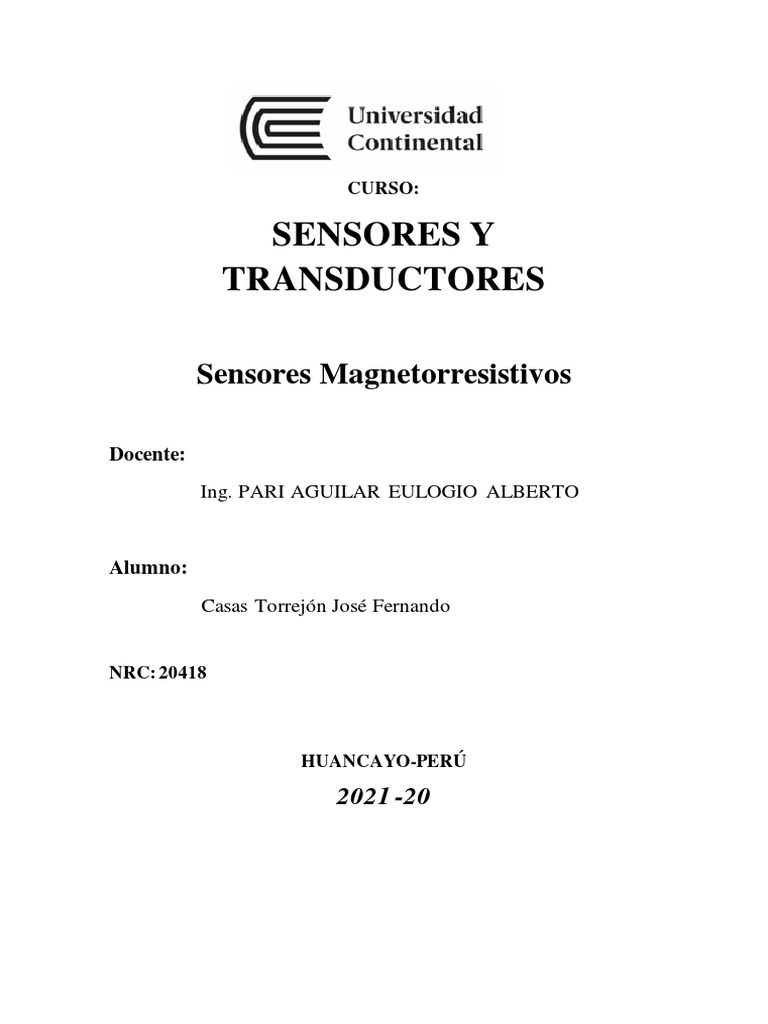

CURSO:

SENSORES Y
TRANSDUCTORES

Sensores Magnetorresistivos

Docente:
Ing. PARI AGUILAR EULOGIO ALBERTO

Alumno:
Casas Torrejón José Fernando

NRC: 20418

HUANCAYO-PERÚ

2021 -20
 INDICE

PORTADA ………………………………………………………………………………………………………… 1

INDICE……………………………………………………………………………………………………………… 2

INTRODUCCION……………………………………………………………………………………………….. 3

HISTORIA…………………………………………………………………………………………………………. 4

¿QUE ES UN SENSOR MAGNETORRESISTIVO? ……………………………………..…………… 4

¿PARA QUÉ SIRVE UN SENSOR MAGNETORRESISTIVO? ……………………………………5

¿CÓMO FUNCIONA UN SENSOR MAGNETORRESISTIVO O CÓMO

MIDE UN SENSOR MAGNETORRESISTIVO?………………………………………………………. 6

ESTRUCTURA DE UN SENSOR MAGNETORRESISTIVO………………………………………. 6

VENTAJAS Y DESVENTAJAS DE UN SENSOR MAGNETORRESISTIVO…..…………….. 6

CONCLUSIONES……………………………………………………………………………………………….7

REFERENCIAS…………………………………………………………………………………………………. 7
 INTRODUCCION

Un sensor magnetorresistivo puede realizar mediciones particularmente precisas, ya que

explota un efecto que se conoce desde el siglo XIX pero que no se pudo aplicar tecnológicamente
hasta mediados del siglo XX. Estos sensores son actualmente esenciales en teléfonos móviles,
automóviles, dispositivos médicos o robots de herramientas.

En las últimas dos décadas, los sensores basados en el efecto magnetorresistivo han recibido un
gran interés desde un punto de vista técnico y científico. Algunos autores incluso usan el
acrónimo XMR para denotar los efectos en los que se basan las tecnologías para fabricar
sensores magnetorresistivos: la magnetorresistencia común (OMR), la magnetorresistencia
anisotrópica (AMR), la magnetorresistencia gigante (GMR), el túnel magnetorresistencia (TMR)
y la colosal magnetorresistencia (CMR).
HISTORIA
La magnetorresistencia es una propiedad de ciertos materiales para cambiar su
resistencia eléctrica cuando se exponen a un campo magnético. Este efecto fue
descubierto por William Thomson en 1857, aunque no pudo rebajar la resistencia en
más de un 5%; sin embargo, hasta la fecha se puede llegar a un 600%.
Investigaciones recientes han revelado materiales que exhiben un efecto GMR
(Magnetorresistencia gigante), efecto CMR ('Magnetorresistencia colosal') y efecto TMR
( 'Magnetorresistencia de túnel'). Como GMR, se basan en el espín de los electrones y,
por lo tanto, forman parte de la espintrónica.
Hoy en día, las computadoras hacen uso de esta propiedad. Los discos duros utilizan
magnetorresistencia o magnetorresistencia gigante. Los cabezales de lectura del disco
duro constan de un conjunto de elementos cuya resistencia eléctrica depende del
campo magnético. Los "bits" de un disco duro se almacenan como un pequeño imán. La
cabeza de lectura eléctrica tiene una resistencia eléctrica (MR) que varía a medida que
pasa sobre el "pequeño imán", que es un poco. Por lo tanto, cuando un bit pasa por
debajo del cabezal de reproducción, se produce un cambio en la resistencia que puede
detectarse fácilmente

¿QUE ES UN SENSOR MAGNETORRESISTIVO?

Un sensor magnetorresistivo se basa en el hecho de que la resistencia eléctrica de una
aleación ferromagnética de película delgada cambia debido a un campo magnético
externo. "Ferro" proviene del latín y significa hierro. Por regla general, se utilizan
aleaciones mixtas, por ejemplo, hierro y níquel. Estos sensores son muy pequeños y,
gracias a su material especial, muy robustos y de bajo consumo. Por lo tanto, se
prefieren cuando no se dispone de una fuente de alimentación continua.

La magnetorresistencia de anisotropía consiste en el cambio en la resistencia de un

material en función del ángulo relativo entre la corriente que fluye a través de ese
material y su magnetización. Los materiales que muestran este efecto con mayor fuerza
incluyen permaloy(Fe y Ni) y compuestos de hierro. Con este tipo de material, la
magnetorresistencia puede alcanzar valores de hasta el 20%.
 El magnetorresistivo gigante ocurre en multicapas con capas alternas de material
magnético y no magnético. Cuando se pasa una corriente en paralelo a las capas, se
observa un cambio en la resistencia entre el estado en el que la magnetización de todas
las capas magnéticas es paralela y el estado en el que la magnetización de las capas
magnéticas es antiparalela, cuyo cambio está relacionado a la dispersión de los
electrones de conducción en cada caso. La enorme magnetorresistencia puede tener un
valor del 200%

¿PARA QUÉ SIRVE UN SENSOR MAGNETORRESISTIVO?

Un sensor magnetorresistivo se usa en distintas aplicaciones, como; mediciones de
recorrido y ángulos, determinación de campos magnéticos, mediciones de corriente
altamente dinámicas, interruptores sin contacto, mediciones dinamias en condiciones
extremas, entre otras.
La siguiente figura muestra el principio básico de funcionamiento de un sensor de RM
con una tira de material ferromagnético llamado Permaloy. Suponga que cuando no hay
un campo magnético externo, el permaloy tiene un vector de magnetización interno
paralelo al flujo de corriente i de izquierda a derecha. Si se aplica un campo magnético
externo H paralelo al plano del Permaloy, pero perpendicular al flujo de corriente i, el
vector de magnetización interno del Permaloy gira en un ángulo. Esto cambia la
resistencia R del Permaloy dependiendo del ángulo de rotación que se da de la siguiente
forma.
¿CÓMO MIDE UN SENSOR MAGNETORRESISTIVO?
En particular, se utiliza el efecto AMR ("efecto anisotrópico magnetorresistivo"). La
resistencia depende del ángulo entre la dirección de la corriente y la magnetización (M),
que está influenciada por un campo magnético externo. La resistencia es mínima cuando
el ángulo es de 90 grados. El valor más alto se da cuando la corriente fluye en paralelo.
Un sensor magnetorresistivo funciona de la siguiente manera: un objeto con su propio
campo magnético se acerca a un sensor y como resultado, la resistencia eléctrica
cambia. De esta manera se puede reconocer en qué ángulo se encuentra el campo
magnético externo con el sensor (y por lo tanto con el objeto). La magnetización del
campo también permite describir la distancia.
Las mediciones son particularmente precisas incluso en condiciones difíciles. Como
resultado, los sensores se utilizan en particular en condiciones extremas.

ESTRUCTURA DE UN SENSOR MAGNETORRESISTIVO

Una simple capa ferromagnética no es suficiente para realizar una medición óptima del
campo magnético. En su lugar, se utiliza una dirección primaria magnética en el eje X
(el eje de orientación horizontal) del material ferromagnético en el sensor. Esta
anisotropía magnética tiene una intensidad de campo anisotrópico uniaxial de aprox.
250A / m. De esta forma se reajusta la magnetización, aunque en realidad su dirección
ha sido rotada por el campo externo.
En otras palabras, al accionar el sensor, el campo magnético del sensor se presiona
contra el campo externo para reinsertarlo en la pista. Este efecto se puede medir como
superación de la resistencia.
Dependiendo de la aplicación, un sensor magnetorresistivo se puede refinar con tiras
de metal de baja resistencia para refinar la precisión de la medición en ciertos ángulos;
generalmente, los sensores trabajan con hierro, cobre, níquel, oro o aluminio.

VENTAJAS Y DESVENTAJAS DE UN SENSOR MAGNETORRESISTIVO

Como ventajas tenemos que las mediciones de este sensor son muy precisas, su
tamaño suele ser pequeño, el consumo que genera el mínimo y entra en varios
campos de aplicación. Sin embargo, su principal desventaja es que el montaje de estos
sensores suele ser complicado en ocasiones.
CONCLUSIONES

• Los sensores magnetorristivos nos permiten tener un codificador lineal (codificador

de datos no binarios a binarios), con la ventaja de tener una cinta magnética de hasta
30m de largo en una sola pieza.
• El efecto magnetorresistivo es la propiedad que tienen algunos materiales de variar
su resistencia eléctrica por la acción de un campo magnético.
• En el caso de la magnetorresistencia anisotrópica se tienen un valor AMR máximo
cuando la dirección de la corriente de polarización es paralela a la dirección del
campo magnético, y mínima cuando la corriente es perpendicular a la dirección del
campo magnético.
