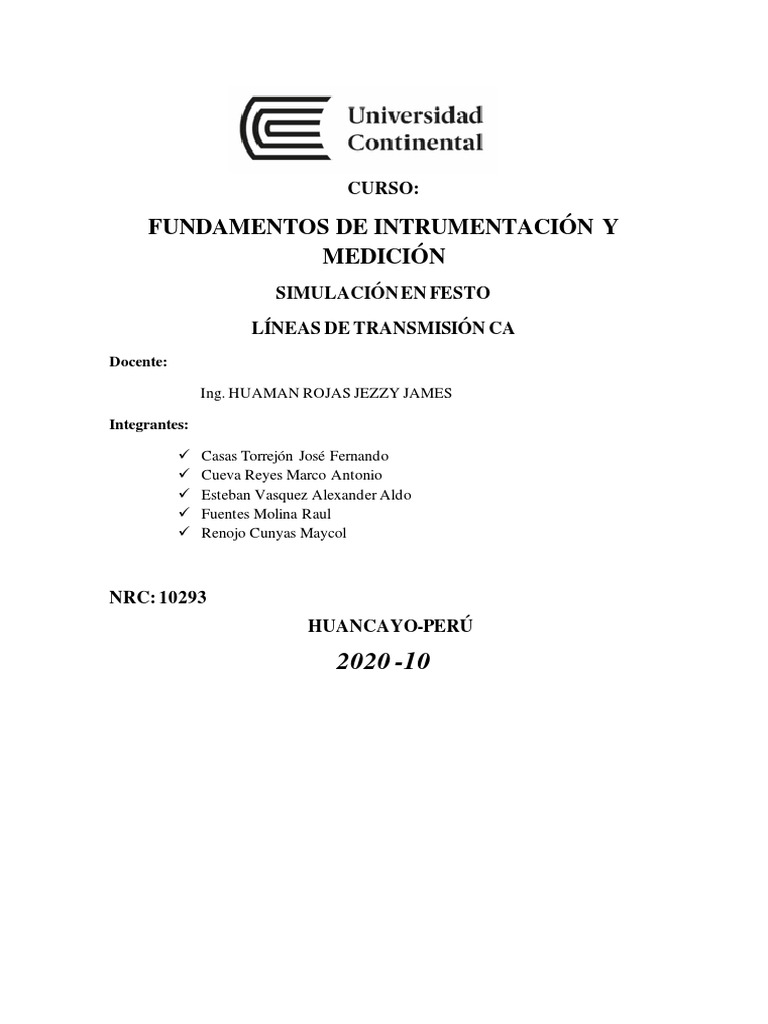

CURSO:

FUNDAMENTOS DE INTRUMENTACIÓN Y
MEDICIÓN
SIMULACIÓN EN FESTO
LÍNEAS DE TRANSMISIÓN CA
Docente:

Ing. HUAMAN ROJAS JEZZY JAMES

Integrantes:

✓ Casas Torrejón José Fernando

✓ Cueva Reyes Marco Antonio
✓ Esteban Vasquez Alexander Aldo
✓ Fuentes Molina Raul
✓ Renojo Cunyas Maycol

NRC: 10293
HUANCAYO-PERÚ

2020 -10
Indice

1.OBJETIVOS……………………………………………………………………………………… …………………… 3

2. SIMULACIÓN FESTO ………………………………………………………………………………………… 3

3. EJERCICIOS DE LINEAS DE TRANSMISION EN FESTO………………………………………… 9

3.1. REGULACION DE TENSIÓN

3.2. COMPENSACIÓN DE TENSIÓN DE UNA LÍNEA DE TRANSMISIÓN CA DE ALTA

TENSIÓN MENDIANTE COMPENSACIÓN

3.3 EFECTO DE LA LONGITUD SOBRE LAS CARACTERÍSTICAS Y LA COMPENSACIÓN DE

TENSIÓN DE UNA LÍNEA DE TRANSMISIÓN CA DE ALTA TENSIÓN

4. APLICACIÓN DE LA SIMULACION EN FESTO………………………………………………………….. 9

5. CONCLUSIONES …………………………………………………………………………………………………… 13
1. OBJETIVO
El objetivo principal de las líneas de transmisión es transferir energía eléctrica
desde las estaciones generadoras de energía (el extremo emisor de las líneas
de transmisión) a la red de distribución (el extremo receptor de las líneas de
transmisión), que a su vez suministra energía eléctrica a los consumidores. Por
lo tanto, las líneas de transmisión representan el segundo paso en la
transferencia de energía eléctrica, como se muestra en la siguiente figura.

2. SIMULACION EN FESTO
Debido a la coyuntura por la cual estamos pasando se no es difícil poder hacer
uso de los laboratorios dentro la universidad; como posible solución a este
problema aparecen los módulos de simulación en línea, los cuales nos facilitan
poder tener un laboratorio virtual ya que el curso de Fundamentos de
Instrumentación y Medición se basa más a la aplicación de laboratorios para
una mejor experiencia y enseñanza.
La ventaja de usar simuladores es que al momento de montar un circuito no
ponemos en riesgo de deterioro a los aparatos que se usaría normalmente en
un laboratorio; sin embargo, esto también nos enseña a no cometer errores y
prever riesgos en una práctica real.

3. EJERCICIOS DE LINEAS DE TRANSMISION EN FESTO

3.1 REGULACIÓN DE TENSIÓN
CARACTERISTICAS DE REGULACION DE TENSION
La tensión medida en el extremo receptor Er de una línea de transmisión ca,
varía dependiendo del tipo de carga a la que se suministra la energía, así como
de la corriente de línea IL que fluye en la línea de transmisión ca. La figura B.
muestra las características de regulación de tensión (es decir, las curvas de la
tensión en el extremo receptor 𝐸r de la línea de transmisión ca en función de la
corriente de línea IL que fluye por la línea) de una línea de transmisión ca
simplificada (es decir, una línea de transmisión representada por un solo inductor
en serie por cada fase) para cargas resistivas, inductivas y capacitivas.
Estas características de regulación de tensión se obtienen con una tensión
constante en el extremo emisor de la línea de transmisión ca simplificada. Las
características muestran que cuando la carga es resistiva o inductiva, la tensión
del receptor
𝐸𝐸𝑅𝑅 disminuye cuando la corriente de línea IL aumenta (es decir, cuando la
carga aumenta). Por el contrario, cuando la carga es capacitiva, la tensión del
receptor 𝐸𝐸𝑅𝑅 aumenta con la corriente de línea IL (es decir, con la carga). Por
consiguiente, para cualquier corriente significativa que fluye en la línea de
transmisión ca, la tensión del receptor Er es menor que la tensión del emisor Ee
cuando la carga es resistiva o inductiva (siendo mayor la diferencia entre la
tensión del receptor Er y la del emisor Ee cuando la carga es inductiva que
cuando es resistiva). Por el contrario, la tensión del receptor Er es mayorque la
del emisor Er cuando la carga es capacitiva.

3.2 COMPENSACIÓN DE TENSIÓN DE UNA LÍNEA DE

TRANSMISIÓN CA DE ALTA TENSIÓN MENDIANTE
COMPENSACIÓN
Los reactores Shunt regulados son una solución rentable y efectiva para la
compensación de potencia reactiva. Estos proporcionan un equilibro de
potencia reactiva compensado y pueden utilizarse tanto en redes de líneas
aéreas como en sistemas de cables en todos los niveles de tensión. Al
contrario que en el reactor Shunt no regulado, en la variante regulada un
cambiador de tomas bajo carga ajusta gradualmente la potencia necesaria en
cada momento. Esta flexibilidad frente a los cambios en la red hace que esta
solución sea una inversión con el futuro asegurado.
Justamente en trayectos de transmisión largos, con los reactores Shunt
regulados se precisan menos instalaciones en comparación con el uso de
variantes no reguladas. Los picos de tensión, como los que se producen en
redes concretas al conectar o desconectar reactores Shunt no regulados, no se
producen en las instalaciones reguladas. Además, los reactores Shunt
regulados pueden mantener la tensión constante en ciertos límites y de este
modo estabilizar redes afectadas por oscilaciones de carga estacionales o
diarias. Sobre todo, en caso de oscilaciones condicionadas por la climatología,
los reactores Shunt regulables proporcionan una tensión de red estable y
aumentan la seguridad en el funcionamiento.

CARTERA INNOVADORA PARA REACTORES SHUNT

REGULADOS
REINHAUSEN le ayuda a diseñar reactores Shunt para su aplicación. Nuestros
probados cambiadores de tomas en vacío ofrecen un servicio sin
mantenimiento hasta 300.000 operaciones.
Además, se sobreentiende una elevada rigidez dieléctrica del cambiador.
Siempre adaptamos nuestros cambiadores de tomas bajo carga de forma
óptima a la correspondiente aplicación y bajo demanda también le
suministramos el regulador de tensión programado específico del cliente. Y, por
supuesto, nuestro servicio de asistencia técnica está a su disposición en todo el
mundo y en cualquier momento.

3.3 EFECTO DE LA LONGITUD SOBRE LAS

CARACTERÍSTICAS Y LA COMPENSACIÓN DE TENSIÓN DE
UNA LÍNEA DE TRANSMISIÓN CA DE ALTA TENSIÓN
La cargabilidad de una línea de transmisión indica la capacidad de potencia
que puede fluir por la línea bajo condiciones de operación aceptables. La
cargabilidad de la línea está en función del calibre y la longitud de la línea, para
conocer su comportamiento se consideran condiciones óptimas de voltaje en
ambos extremos de la misma, es decir, un voltaje de 1 p.u. tanto en el nodo de
envío como en el de recepción, como se muestra en la figura.

➢ Para niveles de transferencia de potencia real menores al SIL, la potencia

capacitiva producida por la línea es menor a la potencia inductiva que esta
consume, bajo estas condiciones la línea aporta potencia reactiva capacitiva a
la red eléctrica.
➢ Cuando el flujo de potencia real a través de la línea es igual al valor de su
SIL la potencia capacitiva producida por la línea es igual a la potencia inductiva
que esta consume. Bajo esta condición de operación, la línea no inyecta, pero
tampoco absorbe potencia reactiva de la red eléctrica.
➢ Finalmente, al aumentar el flujo de potencia real por la línea a valores
superiores al SIL la potencia reactiva consumida por la línea es mayor a la
potencia reactiva generada por la línea eléctrica, en este caso la línea
demanda potencia reactiva de tipo inductiva que debe ser suministrada por
otras fuentes del sistema eléctrico de potencia.
4. APLICACIÓN DE LA SIMULACION EN FESTO
La aplicación será sobre el ejercicio uno (REGULACIÓN DE TENSIÓN) y será
presentada en clases con el montaje respectivo y la explicación de la
aplicación.

5. CONCLUSIONES
En este módulo se observó que cuando se conecta una carga resistiva al
extremo receptor de una línea de transmisión ca de alta tensión, la tensión del
receptor 𝐸𝐸𝑅𝑅 disminuye cuando la corriente de línea aumenta. También
observó que cuando no hay carga conectada al extremo receptor de la línea, la
tensión del receptor 𝐸𝐸𝑅𝑅 excede a la tensión del emisor 𝐸𝐸𝐸𝐸 porque la línea
está muy desequilibrada (es decir, 𝑄𝑄𝐶𝐶 𝐿𝐿í𝑛𝑛𝑛𝑛𝑛𝑛 ≫ 𝑄𝑄𝐿𝐿 𝐿𝐿í𝑛𝑛𝑛𝑛𝑛𝑛).
Aprendió a calcular dos características importantes de una línea de transmisión
ca de alta tensión: la impedancia característica 𝑍𝑍0 y la carga natural 𝑃𝑃0.
Aprendió que una línea de transmisión ca de alta tensión se considera
equilibrada cuando la tensión del emisor 𝐸𝐸𝐸𝐸 y la tensión del receptor 𝐸𝐸𝑅𝑅
son iguales. En ese caso, la potencia reactiva debida a la inductancia de la
línea es igual a la potencia reactiva debida a la capacitancia de la línea
(suponiendo una línea sin pérdidas). Finalmente, se familiarizó con la
característica de regulación de tensión completa (curva de potencia-tensión) de
una línea de transmisión ca de alta tensión. Usted aprendió que esta curva
facilita relacionar el punto en el que opera la línea con la tensión del emisor y
con la carga natural 𝑃𝑃0. Usted observó que aunque toda línea de transmisión
ca puede funcionar más allá de la carga natural 𝑃𝑃0, hay un límite fundamental
(𝑃𝑃𝑀𝑀á𝑥𝑥. ) en la cantidad de potencia activa que una línea puede transmitir a
una carga.
