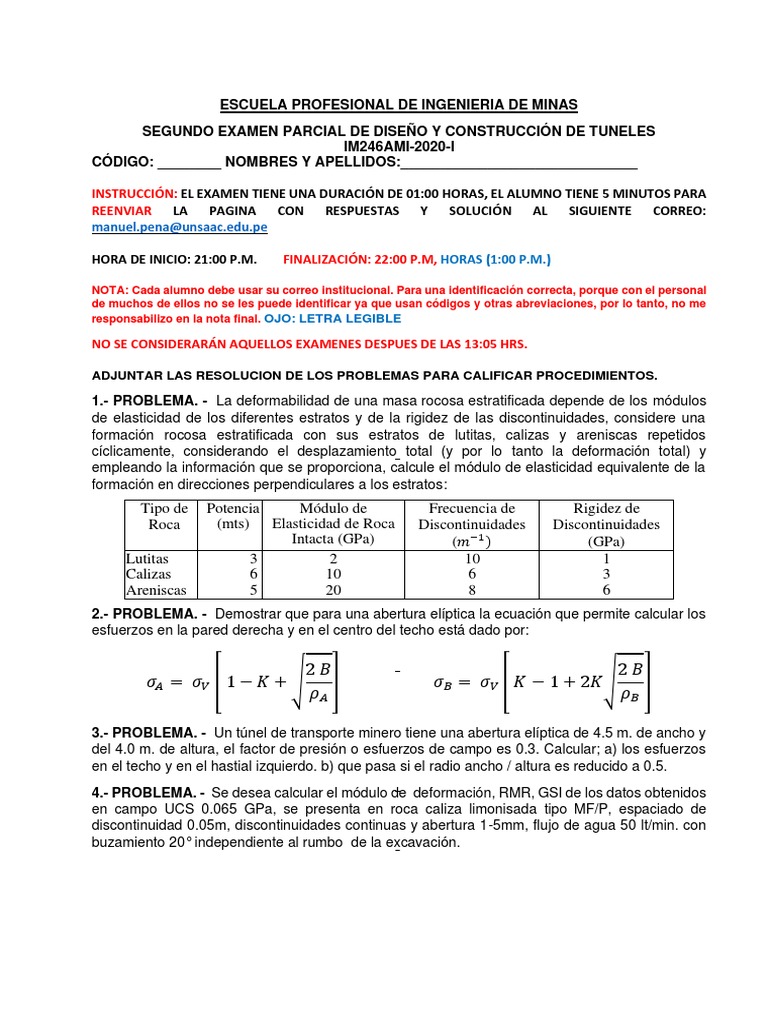

ESCUELA PROFESIONAL DE INGENIERIA DE MINAS

SEGUNDO EXAMEN PARCIAL DE DISEÑO Y CONSTRUCCIÓN DE TUNELES


IM246AMI-2020-I
CÓDIGO: ________ NOMBRES Y APELLIDOS:______________________________

INSTRUCCIÓN: EL EXAMEN TIENE UNA DURACIÓN DE 01:00 HORAS, EL ALUMNO TIENE 5 MINUTOS PARA
REENVIAR LA PAGINA CON RESPUESTAS Y SOLUCIÓN AL SIGUIENTE CORREO:
manuel.pena@unsaac.edu.pe

HORA DE INICIO: 21:00 P.M. FINALIZACIÓN: 22:00 P.M, HORAS (1:00 P.M.)

NOTA: Cada alumno debe usar su correo institucional. Para una identificación correcta, porque con el personal
de muchos de ellos no se les puede identificar ya que usan códigos y otras abreviaciones, por lo tanto, no me
responsabilizo en la nota final. OJO: LETRA LEGIBLE

NO SE CONSIDERARÁN AQUELLOS EXAMENES DESPUES DE LAS 13:05 HRS.

ADJUNTAR LAS RESOLUCION DE LOS PROBLEMAS PARA CALIFICAR PROCEDIMIENTOS.

1.- PROBLEMA. - La deformabilidad de una masa rocosa estratificada depende de los módulos
de elasticidad de los diferentes estratos y de la rigidez de las discontinuidades, considere una
formación rocosa estratificada con sus estratos de lutitas, calizas y areniscas repetidos
cíclicamente, considerando el desplazamiento total (y por lo tanto la deformación total) y
empleando la información que se proporciona, calcule el módulo de elasticidad equivalente de la
formación en direcciones perpendiculares a los estratos:
Tipo de Potencia Módulo de Frecuencia de Rigidez de
Roca (mts) Elasticidad de Roca Discontinuidades Discontinuidades
Intacta (GPa) (𝑚−1 ) (GPa)
Lutitas 3 2 10 1
Calizas 6 10 6 3
Areniscas 5 20 8 6
2.- PROBLEMA. - Demostrar que para una abertura elíptica la ecuación que permite calcular los
esfuerzos en la pared derecha y en el centro del techo está dado por:

2𝐵 2𝐵
𝜎𝐴 = 𝜎𝑉 [ 1 − 𝐾 + √ ] 𝜎𝐵 = 𝜎𝑉 [ 𝐾 − 1 + 2𝐾√ ]
𝜌𝐴 𝜌𝐵

3.- PROBLEMA. - Un túnel de transporte minero tiene una abertura elíptica de 4.5 m. de ancho y
del 4.0 m. de altura, el factor de presión o esfuerzos de campo es 0.3. Calcular; a) los esfuerzos
en el techo y en el hastial izquierdo. b) que pasa si el radio ancho / altura es reducido a 0.5.
4.- PROBLEMA. - Se desea calcular el módulo de deformación, RMR, GSI de los datos obtenidos
en campo UCS 0.065 GPa, se presenta en roca caliza limonisada tipo MF/P, espaciado de
discontinuidad 0.05m, discontinuidades continuas y abertura 1-5mm, flujo de agua 50 lt/min. con
buzamiento 20° independiente al rumbo de la excavación.
