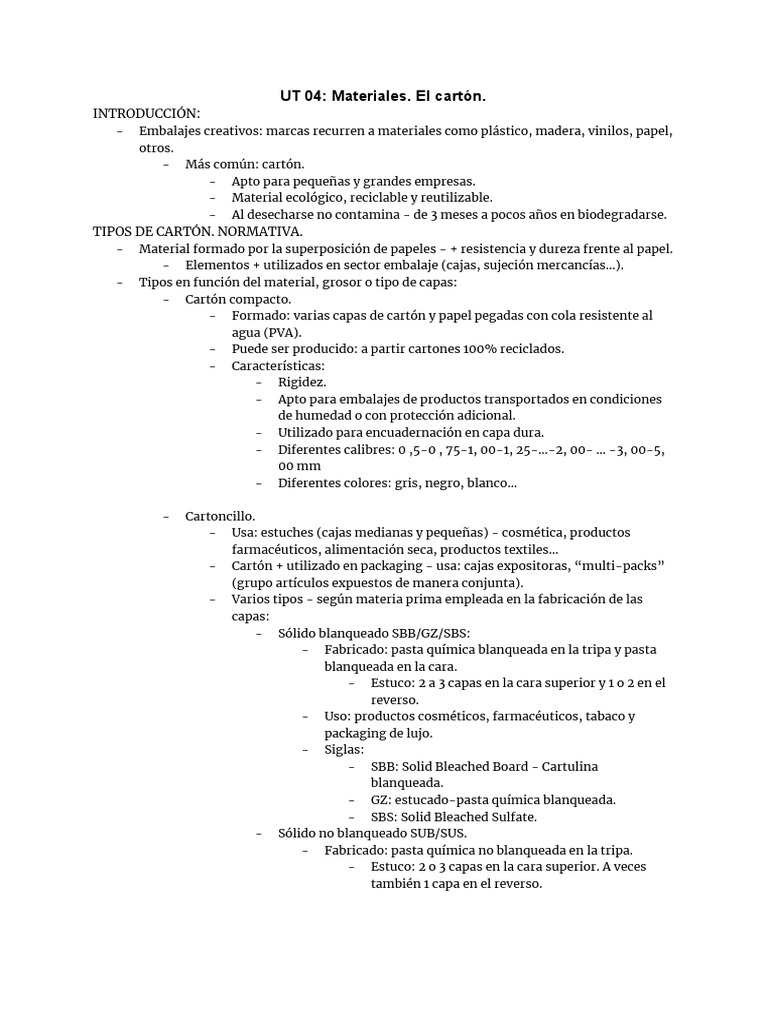

UT 04: Materiales. El cartón.

INTRODUCCIÓN:
- Embalajes creativos: marcas recurren a materiales como plástico, madera, vinilos, papel,
otros.
- Más común: cartón.
- Apto para pequeñas y grandes empresas.
- Material ecológico, reciclable y reutilizable.
- Al desecharse no contamina - de 3 meses a pocos años en biodegradarse.
TIPOS DE CARTÓN. NORMATIVA.
- Material formado por la superposición de papeles - + resistencia y dureza frente al papel.
- Elementos + utilizados en sector embalaje (cajas, sujeción mercancías…).
- Tipos en función del material, grosor o tipo de capas:
- Cartón compacto.
- Formado: varias capas de cartón y papel pegadas con cola resistente al
agua (PVA).
- Puede ser producido: a partir cartones 100% reciclados.
- Características:
- Rigidez.
- Apto para embalajes de productos transportados en condiciones
de humedad o con protección adicional.
- Utilizado para encuadernación en capa dura.
- Diferentes calibres: 0 ,5-0 , 75-1, 00-1, 25-…-2, 00- … -3, 00-5,
00 mm
- Diferentes colores: gris, negro, blanco…

- Cartoncillo.
- Usa: estuches (cajas medianas y pequeñas) - cosmética, productos
farmacéuticos, alimentación seca, productos textiles…
- Cartón + utilizado en packaging - usa: cajas expositoras, “multi-packs”
(grupo artículos expuestos de manera conjunta).
- Varios tipos - según materia prima empleada en la fabricación de las
capas:
- Sólido blanqueado SBB/GZ/SBS:
- Fabricado: pasta química blanqueada en la tripa y pasta
blanqueada en la cara.
- Estuco: 2 a 3 capas en la cara superior y 1 o 2 en el
reverso.
- Uso: productos cosméticos, farmacéuticos, tabaco y
packaging de lujo.
- Siglas:
- SBB: Solid Bleached Board - Cartulina
blanqueada.
- GZ: estucado-pasta química blanqueada.
- SBS: Solid Bleached Sulfate.
- Sólido no blanqueado SUB/SUS.
- Fabricado: pasta química no blanqueada en la tripa.
- Estuco: 2 o 3 capas en la cara superior. A veces
también 1 capa en el reverso.
 - Uso: Envases agrupadores de bebida (botellas y latas).
Otros sectores donde la resistencia del envase es
importante.
- Características: muy resistente, y puede ser resistente al
agua (aspecto del proceso de envasado).
- Siglas:
- SUB: Solid Unbleached Board - Cartulina no
blanqueada.
- GN: pasta química sin blanquear.
- SUS: Solid Unbleached Sulfate.
- Folding FBB/GC/UC.
- Fabricado: varias capas de pasta mecánica situadas entre
2 capas de pasta química estucada.
- Estuco: 2 o 3 capas de estuco en la cara superior y 1
en el reverso.
- Uso: bebidas, productos farmacéuticos, congelados,
refrigerados, dulces y otros mercados.
- Siglas:
- FBB: Folding Box Board.
- GC: Estucado - pasta mecánica.
- Uc: sin estucar - pasta mecánica.
- De fibras recicladas WLC/GD/GT/UD.
- Fabricado: con fibras recuperadas, muchas capas - cada
una con distintos tipos de materia prima. En la cara se usa
papel recuperado blanco. El reverso puede ser blanco o
gris.
- Siglas:
- WLC: White-lned chipboard.
- GD: Coated WLC, grey back.
- GT: Coated WLC, cream or white back.
- UD: Uncoated WL, grey back.
- Kraft liner.
- Fabricado: cartoncillo fabricado con pasta química sin
blanquear - procedente de fibra virgen.
- Uso: encuadernación (carpetas), embalaje, etiquetas, etc.

- Normativa referida a cartón y cartoncillo:

- UNE-EN 14054: 2003: Envases y embalajes. Envases y embalajes de papel
y cartón. Diseño de los envases y embalajes de cartón.
- Aplicado: estuches de cartoncillo.
- Basado: ECMA ( The European Carton Makers Association) - al
definir los tipos de envases.
- 6 grupos de envases:
- Grupo A: envases plegables de cartón con pestaña lateral
encolada y superficies rectangulares.
- Características: encolado longitudinal, caras
exteriores perpendiculares unas a otras (excepto
para cierre de dientes o cierre de anclaje).
- Usa: farmacia, cosmética y alimentación.
 - Grupo B: Envases plegables de cartón con superficies
rectangulares, sin pestaña lateral encolada.
- Características: no hay encolado longitudinal y
presenta diferentes sistemas de cierre.
- Usa: cajas de camisas (ropa), confitería, etc.
- Grupo C: Envases plegables de cartón con pestaña lateral
encolada y superficies no rectangulares.
- Grupo D: Envases plegables de cartón sin pestaña lateral
encolada y superficies no rectangulares.
- Grupo E: Envases plegables de cartón con producto
integrado.
- Grupo F: Otros envases plegables de cartón.

- Cartón ondulado/cartón corrugado:

- Cartón + utilizado en industria embalaje - resistencia y cualidades.
- Composición: 2 o + capas o planchas - forman un sándwich de cartón -
incrementa la resistencia del cartón.
- Capa interior - medium: formada ondas/flautas.
- Cresta de las ondas unidas mediante pegamento especial a 1 o 2
planchas planas exteriores (liners).
- Tipos cartón ondulado según estructura o composición: gramaje y altura
ondas - determinan resistencia y compresión vertical (indica peso puede
soportar una caja sometida por apilamiento).
- 1 cara/ single face/ simple cara: + frágil pero gran aislante de
golpes.
- Composición: 1 linner + 1 medium.
- Sencillo/Single Wall/ Una Onda: + usado para embalaje - 90%
cajas cartón corrugado/ondulado son de este material.
- Composición: 1 lámina ondulada + 2 liners.
- Doble onda: Muy resistente - usa cajas de fruta y verdura.
- Composición: 2 mediums separados por 1 liner y 2 liners
exteriores.
- Triple onda/Triple Wall/ Triplex: + resistente.
- Composición: 3 planchas onduladas y 4 liner.
- Tipos cartón ondulado en función número ondas/flautas/canales:
- Función número flautas - clasificación (+ comunes):

- 2ª clasificación:
- Canal E (microcanal): onda altura aprox 1,5 mm.
- Canal B (onda pequeña): onda altura aprox 3 mm.
- Canal C (onda mediana): onda altura aprox 4 mm.
- Canal A (onda grande): onda altura aprox 5 mm.
- Características:
 - + pequeñas curvas - + ligero cartón.
- curvas mayores - cartón + robusto y apilable.
- Canales A,B,C - usan cajas embalaje colectivo.

- Cartón microcorrugado:
- Combinación cartón ondulado encolado a un cartoncillo estucado
mediante onda E (microcanal) o F (mini-micro).
- Misma estructura carton corrugado con resistencia y rigidez (igual
corrugado).
- Diferencia: tamaño y cantidad ondas utilizadas - supone mejora
de superficie de caras imprimibles.
- Sector cartón: reducción tamaños ondas - mejor planimetría en plancha
- conseguir registro impresión + nítido y uniforme.
- Ondas bajas (F y N): relacionadas reducción gramaje - solo
pueden fabricar con papeles ligeros.
- Normativa referida a cartón ondulado y compacto:
- UNE-EN 14053:2003 - Envases y embalajes fabricados a partir de cartón
ondulado o compacto. Tipos y construcción.
- Aplica: estuches cartón ondulado y cartón compacto.
- Contiene:
- Pautas correcta definición de dimensiones caja.
- Importancia tener cuenta espesor plancha.
- Define grupos de modelos básicos: XXXX-XXXX
- 4 primeros digitos - modelo/diseño
- 4 segundos dígitos - número de versión -
diferenciar las variaciones dentro modelo
estándar.
- Pautas de almacenamiento: plano, a una HR entre 30% y
70%.
- Normas EN ISO 12048 y EN ISO 2234 - medir resistencia a
compresión.
