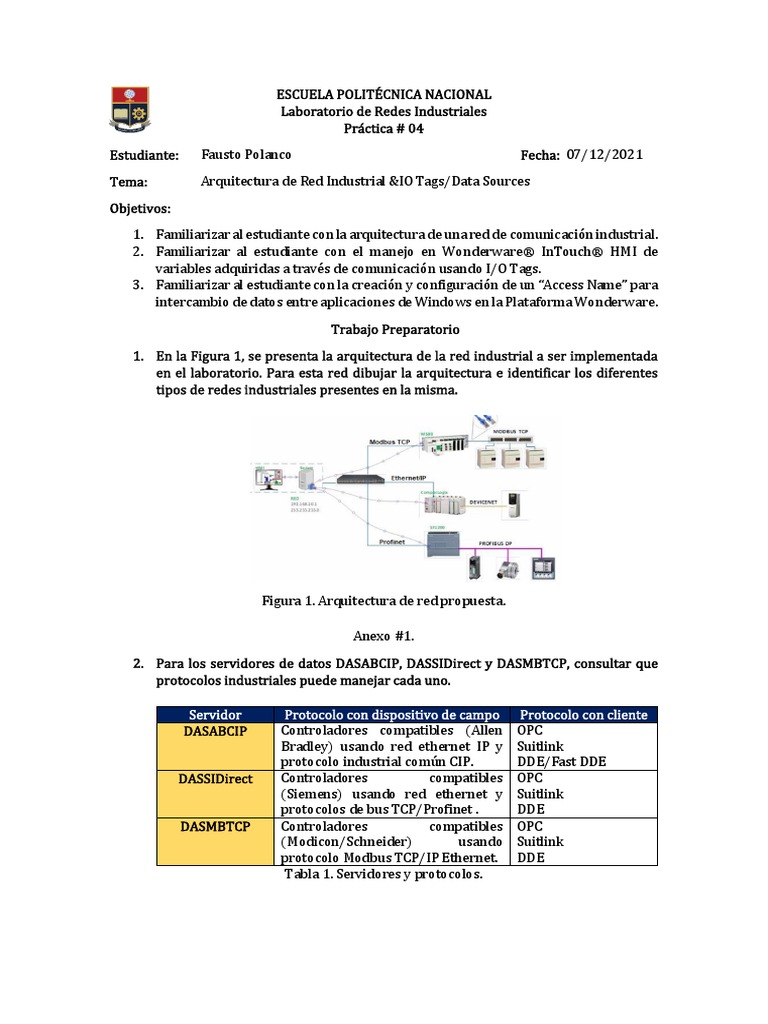

ESCUELA POLITÉCNICA NACIONAL

Laboratorio de Redes Industriales

Práctica # 04
Estudiante: Fausto Polanco Fecha: 07/12/2021
Tema: Arquitectura de Red Industrial &IO Tags/Data Sources
Objetivos:
1. Familiarizar al estudiante con la arquitectura de una red de comunicación industrial.
2. Familiarizar al estudiante con el manejo en Wonderware® InTouch® HMI de
variables adquiridas a través de comunicación usando I/O Tags.
3. Familiarizar al estudiante con la creación y configuración de un “Access Name” para
intercambio de datos entre aplicaciones de Windows en la Plataforma Wonderware.
Trabajo Preparatorio
1. En la Figura 1, se presenta la arquitectura de la red industrial a ser implementada
en el laboratorio. Para esta red dibujar la arquitectura e identificar los diferentes
tipos de redes industriales presentes en la misma.

Figura 1. Arquitectura de red propuesta.

Anexo #1.
2. Para los servidores de datos DASABCIP, DASSIDirect y DASMBTCP, consultar que
protocolos industriales puede manejar cada uno.

Servidor Protocolo con dispositivo de campo Protocolo con cliente

DASABCIP Controladores compatibles (Allen OPC
Bradley) usando red ethernet IP y Suitlink
protocolo industrial común CIP. DDE/Fast DDE
DASSIDirect Controladores compatibles OPC
(Siemens) usando red ethernet y Suitlink
protocolos de bus TCP/Profinet . DDE
DASMBTCP Controladores compatibles OPC
(Modicon/Schneider) usando Suitlink
protocolo Modbus TCP/IP Ethernet. DDE
Tabla 1. Servidores y protocolos.
 3. Presentar una tabla con la nomenclatura a usarse en el campo ITEM de la
configuración de los I/O Tags en InTouch (Item-naming convention), para el caso
en que el servidor DASSIDirect deba conectarse a un PLC S7-1200 a través de
Profinet. Presentar la nomenclatura para tags de tipo booleano, byte, word, entero
y real.

Tipo de Dato Registro Interno PLC Item (HMI)

Booleano %M0.0 MX0.0
Byte %MB.0 MB.0
Word %MW.0 MW.0
Int %MW.0 MINT.0
Real %MD.0 MREAL.0
Tabla 2. Nomenclatura de ítems para usar el servidor DASSIDIRECT.

4. Del link https://mega.nz/folder/qZhWnSDY#BLx9DiiKfSamTV3tcnbk0g bajar el

Interface de Operador (HMI) a ser usado durante la práctica. Para este HMI realizar:

4.1 Las configuraciones necesarias de los siguientes servidores de datos para

conectarlos con el PLCs propuesto, usando el protocolo de comunicación
indicado:

Tabla 3
Evidencia de la configuración de servidores:
-DASABCIP (Allen Bradley):

Figura 2. Configuración servidor DASABCIP.

-DASSIDIRECT (Siemens):

Figura 3. Configuración servidor DASSIDIRECT

-DASMBTCP (Schneider):

Figura 4. Configuración servidor DASMBTCP.

4.2 Crear los Access Name para la integración hacia el HMI de los tres PLCs
mencionados en numeral anterior. Para el parámetro ITEM de los Tags I/O
tomar en cuenta los mapas de memoria:
Evidencia:

Figura 5
 Figura 6

Figura 7

La configuración de los ítems se realizó de acuerdo al mapeo de memoria dado en la hoja

guía, se muestrea un ejemplo de ello:

Figura 8
 5. Bibliografía

[1 D. Maldonado, «Tutoriales Laboratorio Redes Industriales,» [En línea]. Available:

] https://www.youtube.com/watch?v=JXuMasU63ww&list=PLMERXdqGeKytW976zyA
9VMUx7Pucb0UMl&index=8. [Último acceso: 30 11 2021].
