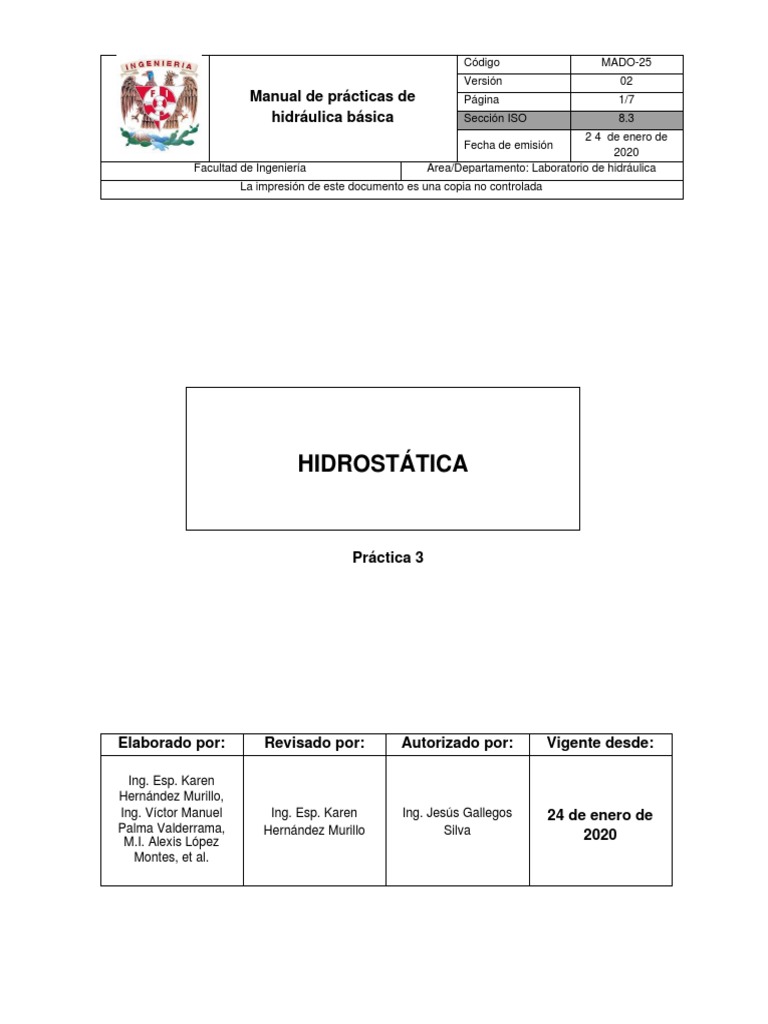

Código MADO-25

Versión 02
Manual de prácticas de Página 1/7
hidráulica básica Sección ISO 8.3
2 4 de enero de
Fecha de emisión
2020
Facultad de Ingeniería Área/Departamento: Laboratorio de hidráulica
La impresión de este documento es una copia no controlada

HIDROSTÁTICA

Práctica 3

Elaborado por: Revisado por: Autorizado por: Vigente desde:

Ing. Esp. Karen

Hernández Murillo,
Ing. Víctor Manuel Ing. Esp. Karen Ing. Jesús Gallegos 24 de enero de
Palma Valderrama, Hernández Murillo Silva
M.I. Alexis López 2020
Montes, et al.
 Código MADO-25
Versión 02
Manual de prácticas de Página 2/7
hidráulica básica Sección ISO 8.3
2 4 de enero de
Fecha de emisión
2020
Facultad de Ingeniería Área/Departamento: Laboratorio de hidráulica
La impresión de este documento es una copia no controlada

1. Seguridad en la ejecución

Peligro o Fuente de energía Riesgo asociado

1 Rejillas de los canales del cárcamo Posible caída

2. Objetivos de aprendizaje

I. Objetivo general

El alumno analizará la distribución hidrostática de la presión y calculará la fuerza que ejerce

un líquido en reposo sobre una superficie plana y la fuerza vertical sobre un cuerpo
sumergido en un líquido en reposo.

II. Objetivos específicos

Analizar el giro de una compuerta provocado por el empuje hidrostático.

Determinar el empuje vertical ascendente con el principio de Arquímedes. Analizar
las condiciones de equilibrio de cuerpos en flotación.

3. Introducción y antecedentes

• Empuje hidrostático en superficies planas; ecuación general, centro de presiones

• Empuje hidrostático mediante el prisma o cuña de presiones
• Principio de Arquímedes
• Condiciones de equilibrio de los cuerpos en flotación

4. Material y equipo

• Modelo de compuerta giratoria (I-03)

• Cinta métrica
• Caja de acrílico
• Pesa de 1kgf (JGO-01)
• Báscula de plataforma
• Esfera, cilindro, cubo de madera y cubo de concreto
 Código MADO-25
Versión 02
Manual de prácticas de Página 3/7
hidráulica básica Sección ISO 8.3
2 4 de enero de
Fecha de emisión
2020
Facultad de Ingeniería Área/Departamento: Laboratorio de hidráulica
La impresión de este documento es una copia no controlada

5. Desarrollo

Actividad 1: Empuje horizontal

1. Medir la altura ℎ1, en m, cuando inicie el giro de la compuerta sometida al empuje del
agua por un solo lado de ella (figura 1). Registrar en tabla1.

compuerta giratoria

2. Tapar los orificios del fondo, colocar la compuerta en posición vertical y medir las
alturas ℎ2 y ℎ3, en m, cuando inicie el giro de la compuerta, (figura 2). Registrar en
tabla 1.

Figura 2. Empuje en ambos lados de la compuerta

Tabla 1. Registro de mediciones empuje horizontal.

Variable Valor (m)
b 0.400
ℎ𝑏 0.069
ℎ1
ℎ2
ℎ3
 Código MADO-25
Versión 02
Manual de prácticas de Página 4/7
hidráulica básica Sección ISO 8.3
2 4 de enero de
Fecha de emisión
2020
Facultad de Ingeniería Área/Departamento: Laboratorio de hidráulica
La impresión de este documento es una copia no controlada

Actividad 2: Empuje vertical

1. Medir la masa de la caja de acrílico 𝑊𝐶𝑉, cuya base mide 0.10 m por 0.15 m y registrar
la masa en la tabla 2.

2. Medir y registrar la profundidad hs, a la que se sumerge la caja para los casos de la
tabla 2 (figura 3).

Figura 3. Empuje vertical ascendente sobre la caja de acrílico

Tabla 2. Registro de mediciones empuje vertical

Caso 𝑾 [𝒌𝒈𝒇] 𝒉𝒔 [𝒎]
Caja vacía (CV)
Caja más 1 kgf

Actividad 3 (Flotación)

1. Analizar las condiciones de equilibrio de los cuerpos en flotación (cubo de concreto,

esfera, cilindro y cubo de madera).
 Código MADO-25
Versión 02
Manual de prácticas de Página 5/7
hidráulica básica Sección ISO 8.3
2 4 de enero de
Fecha de emisión
2020
Facultad de Ingeniería Área/Departamento: Laboratorio de hidráulica
La impresión de este documento es una copia no controlada

6. Análisis del giro de una compuerta provocado por el empuje horizontal

y cálculo del empuje vertical con el principio de Arquímedes en un
cuerpo en flotación.

Ejercicio 1: Empuje sobre un lado de la compuerta

1. Calcular el empuje hidrostático 𝑃1, con la ecuación general, en y 𝑘𝑔𝑓.

𝑃1 = 𝑔 𝜌 𝐴 𝑧𝐺

Donde:
g aceleración de la gravedad, 9.81 m/s2
 densidad del agua, 1,000 kg/m3
A área de la superficie donde desea conocer el empuje hidrostático, en m2 𝑧𝐺
profundidad al centro de gravedad de la superficie A, en m, 𝑧𝐺 = 0.5ℎ1

2. Calcular el empuje hidrostático 𝑃1, con el volumen de la cuña de distribución de

presiones ∀𝑝𝑝, en y 𝑘𝑔𝑓 (figura 4).
P1= pp

Figura 4. Cuña de distribución de presiones

3. Determinar la ordenada 𝑦𝑘, en m, del centro de presiones .

𝑟̅𝑥2
𝑦𝑘 = + 𝑦𝐺
𝑦𝐺
Donde:

rx 2 cuadrado de radio de giro del área A respecto del eje centroidal paralelo a x,
en m
yG ordenada al centro de gravedad de la superficie, en m
 Código MADO-25
Versión 02
Manual de prácticas de Página 6/7
hidráulica básica Sección ISO 8.3
2 4 de enero de
Fecha de emisión
2020
Facultad de Ingeniería Área/Departamento: Laboratorio de hidráulica
La impresión de este documento es una copia no controlada
4. Obtener el brazo de palanca 𝑑1 respecto al perno, en m y de acuerdo con la figura 1.

5. Obtener el momento , en 𝑁𝑚, respecto al perno. Considerar positivo el sentido

horario de giro. ( +𝑀 > 0).

Ejercicio 2: Empuje sobre ambos lados de la compuerta

1. Realizar los puntos 1 a 5 del ejercicio 1, para el caso de empuje en ambos lados de la
compuerta.

Ejercicio 3: Empuje vertical

1. Para los dos casos realizados con la caja de acrílico, calcular el empuje vertical
ascendente 𝑃𝑧, en y 𝑘𝑔𝑓, con el principio de Arquímedes (figura 3).

𝑃𝑧𝑖 = 𝑔 𝜌 ∀𝑠𝑖

Donde:
∀𝑠𝑖 volumen de líquido desalojado, en m3

2. Calcule el error relativo, entre el empuje 𝑃𝑍, en y lo registrado en tabla 2.

𝑊𝑖 −𝑃𝑧𝑖
𝑒=| | × 100
𝑊𝑖

7. Análisis de las condiciones de equilibrio de los cuerpos en flotación

Ejercicio 1: Flotación
1. Explicar las condiciones de equilibrio de los cuerpos en flotación vistos en la práctica.
 Código MADO-25
Versión 02
Manual de prácticas de Página 7/7
hidráulica básica Sección ISO 8.3
2 4 de enero de
Fecha de emisión
2020
Facultad de Ingeniería Área/Departamento: Laboratorio de hidráulica
La impresión de este documento es una copia no controlada

8. Conclusiones

9. Referencias bibliográficas
1. Sotelo, A. G. (1999). Hidráulica General. México. Limusa Noriega.
2. Potter, M. C., Wiggert, D. C. (1997). Mecánica de Fluidos. México. Prentice Hall.
3. Mott, R. L. (1996). Mecánica de Fluidos Aplicada. México. Prentice-Hall
Hispanoamericana.
