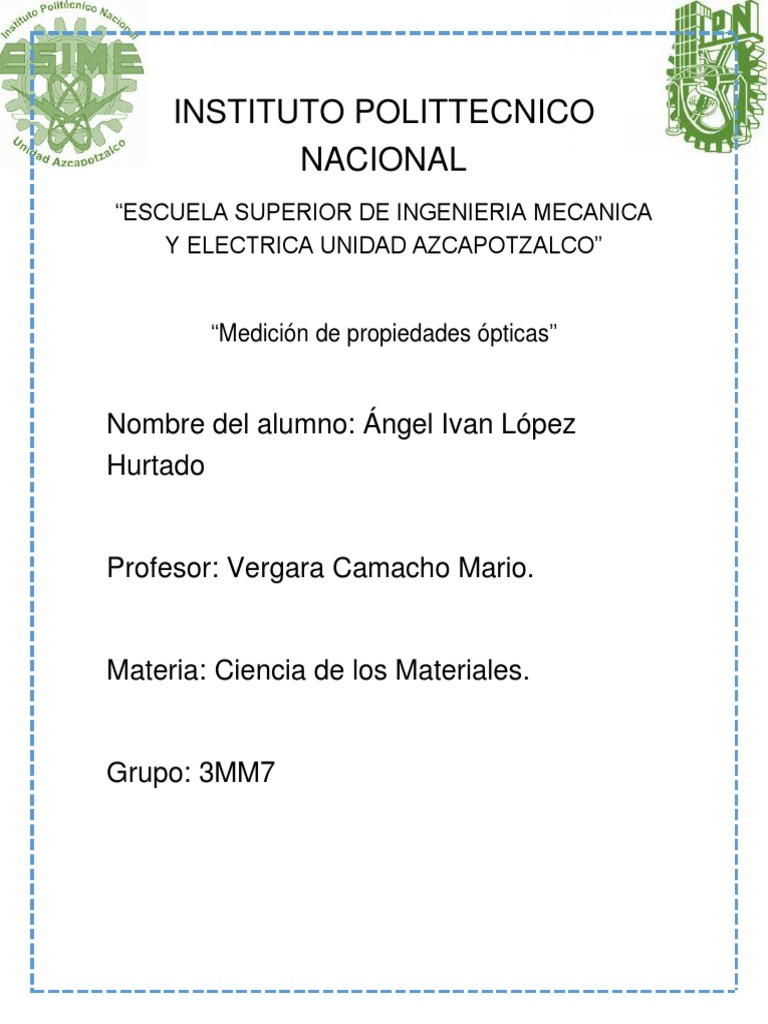

INSTITUTO POLITTECNICO

NACIONAL
“ESCUELA SUPERIOR DE INGENIERIA MECANICA
Y ELECTRICA UNIDAD AZCAPOTZALCO”

“Medición de propiedades ópticas”

Nombre del alumno: Ángel Ivan López

Hurtado

Profesor: Vergara Camacho Mario.

Materia: Ciencia de los Materiales.

Grupo: 3MM7
 Objetivo
En esta práctica tenemos como objetivo conocer y entender que son
las propiedades ópticas, y de esta manera ver sus funciones y sus
utilidades y de que manera esta nos pueden servir en la industria e
ingeniería.

Introducción
La medición óptica es una técnica de medición que se basa en el uso
de sensores ópticos para recopilar mediciones. Existen ventajas y
desventajas que deben sopesarse cuando se utilizan dispositivos
capaces de realizar mediciones ópticas. Se encuentran disponibles
varios tipos diferentes de sistemas, incluidos los totalmente
automatizados, así como sistemas que permiten un mayor control
manual para las mediciones de precisión. Los sistemas de alta gama
pueden ser bastante costosos y se encuentran en laboratorios e
instalaciones de prueba de materiales donde las mediciones exactas
son de vital importancia.

Una ventaja de la medición óptica es

que no es invasiva. No se requiere
contacto, más allá del contacto con la
platina de un dispositivo óptico de
medición. Las sondas no tocan el objeto
que se está midiendo y el dispositivo no
se basa en técnicas de medición
destructivas. Para muchas aplicaciones,
existe el deseo de mantener intactos los
elementos medidos durante todo el
proceso y, posteriormente, la medición óptica puede ser muy atractiva.

Esta técnica también puede ser muy precisa. El sensor óptico es muy
sensible y puede detectar gradaciones sutiles y otras diferencias que
pueden no ser visibles para alguien que utilice sondas o técnicas de
medición manual. Esto permite mediciones muy precisas. Hay muchos
ajustes en los que pueden ser importantes, como el mecanizado de
piezas de precisión que tienen tolerancias muy bajas y deben
producirse con el menor número de errores posible. La medición
óptica también es muy rápida una vez que un elemento se ha
configurado correctamente, con el dispositivo capaz de tomar múltiples
mediciones a la vez.

La principal desventaja de la medición óptica es que los sistemas

automatizados no necesariamente pueden corregir los errores que los
humanos podrían abordar. Por ejemplo, si se está midiendo una parte
plana y hay una pequeña rebaba a lo largo de un lado, la máquina
leerá la rebaba en la medición, mientras que una persona notará la
rebaba y la compensará durante el proceso de medición. Los sistemas
computarizados controlados numéricamente (CNC) como los que se
utilizan para la medición óptica en entornos como el control de calidad
pueden ser muy adaptables, pero generalmente no son capaces de
dar saltos intuitivos como los humanos. (spiegato, 2015)

Desarrollo
Entre las propiedades ópticas, la transparencia (es decir, la
transmisión de luz visible) es la más importante. Las propiedades
ópticas de los polímeros, como el brillo, la transparencia, la claridad, la
turbidez, el color, el aspecto de la superficie y el índice de refracción
están estrechamente relacionados con nuestra percepción de la
calidad y el rendimiento visual de un producto plástico. Las pruebas de
propiedades ópticas de polímeros le brindarán información para
acelerar el desarrollo y optimizar o solucionar problemas de
producción. La transparencia es esencial para su uso en la
construcción cuando se busca un sustituto del vidrio (ventanas,
tabiques y techos, tapas para aviones, cobertura de túneles e
invernaderos en la agricultura) embalaje y uso doméstico. Los
polímeros más transparentes son los amorfos, como el
polimetilmetacrilato (mejor conocido como acrílico o Perspex),
policarbonato, poliestireno y PVC (con un rango de 88% -92% de
transmitancia de luz aparente). La transmitancia también depende del
grosor, por lo que muchos polímeros transmiten luz como películas
delgadas. Entre los termoestables como el poliéster insaturado, el
refuerzo interfiere con la transmitancia de la luz. La transparencia, en
general, cae con la cristalinidad (por ejemplo, polietileno) y con un
aumento del tamaño del cristalito que causa la dispersión de la luz. La
mayoría de los rellenos, colorantes y aditivos auxiliares producen
opacidad. La transmitancia depende del índice de refracción, por lo
que algunos rellenos pueden preservar la transparencia total o parcial
(translúcida). También existe ese polímero que se disuelve en el
polímero, de modo que se produce un polímero transparente
coloreado. También es posible encontrar estabilizadores (incluidos
antioxidantes o absorbentes de UV) que no afectan la transparencia
del polímero. Durante la producción, varios pasos como la coloración,
el tratamiento térmico y el procesamiento mecánico pueden afectar las
propiedades ópticas. Cualquier cambio químico en los polímeros,
como degradación u oxidación, o puede reducirse la transmisión de
luz.

Las propiedades ópticas de interés son: índice de refracción y

refracción molecular, polarización, doble refracción (birrefringencia) de
los polímeros isotrópico y orientado, claridad, transparencia, turbidez y
brillo. Por ejemplo, los gránulos de PE son blancos y translúcidos, pero
la apariencia final varía desde una película dura, rígida, de colores
brillantes, brillante, flexible o transparente a una de alta tenacidad. En
el estado de fusión, el índice de refracción es 1.4297 y 1.4432 y la
reflectividad molar es 0.3297 y 0.32986 para HDPE y LDPE,
respectivamente. Los gránulos del PP son naturalmente blancos y
translúcidos. Sin embargo, el aspecto final del material puede ser muy
diferente y abarca desde una película dura, bastante rígida, de colores
brillantes, brillante, flexible o transparente hasta fibra de alta
tenacidad. Las molduras hechas del homopolímero de color natural
son semitransparentes, dependiendo del grosor y otros parámetros de
procesamiento y materiales. Las propiedades ópticas de un material
se definen en términos de índice de refracción, claridad o
transparencia, turbidez y brillo. El índice de refracción del PP es de
1,49. El resto de catalizador restante en la resina puede afectar la
opacidad de la resina PP y producir amarillez.

Diferentes sistemas catalizadores pueden tener diferentes efectos

sobre la transparencia y el amarilleo de la resina. Por lo tanto, las
propiedades ópticas de los grados equivalentes del PP pueden ser
diferentes.

Propiedades ópticas: color y opacidad

Las propiedades ópticas dependen del material específico de polímero

o copolímero, la formulación (colorantes, cargas, plastificantes y otros
aditivos) y la cristalinidad de los materiales. Pero también los procesos
mecánicos y químicos de degradación o envejecimiento y las
condiciones mecánicas y / o los tratamientos de temperatura aplicados
durante el procesamiento influyen en las propiedades ópticas de los
polímeros y formulaciones de polímeros. Cualquier impacto negativo
en las propiedades ópticas de un polímero, como el envejecimiento,
puede afectar la vida útil del producto, incluso si las propiedades
funcionales o mecánicas aún cumplen con las especificaciones. Las
propiedades ópticas de los materiales son el resultado de una
combinación de dos efectos que surgen de la forma en que interactúan
con la luz visible: absorción y dispersión. Un objeto aparece coloreado
cuando absorbe selectivamente ciertas longitudes de onda de luz
visible. Los colores más brillantes e intensos en general son
proporcionados por el uso de pigmentos orgánicos. Los colores de los
pigmentos inorgánicos son, por regla general, más débiles y opacos.
Alta transparencia en un material plástico requiere la ausencia de
centros de dispersión de la luz, ya sea dentro de la estructura del
propio polímero o como resultado de los aditivos presentes. Para
producir un artículo transparente coloreado, inherentemente el
polímero transparente se colorea con colorantes que se disuelven en
el polímero o con pigmentos orgánicos. Los pigmentos orgánicos son
generalmente materiales de bajo índice de refracción fabricados en
forma de partículas finas, mucho más pequeñas que la longitud de
onda de la luz visible, asegurando que causan una mínima dispersión
de luz y, por lo tanto, son muy transparentes. Cuando hay una
considerable dispersión de luz, el artículo de plástico aparecerá opaco.
Pigmentos inorgánicos, un buen ejemplo es el dióxido de titanio, por lo
general, son materiales de alto índice de refracción y, por lo tanto, muy
dispersantes, por lo que cuando se incorporan a los plásticos
proporcionan opacidad.

Brillo

Otra propiedad óptica es el brillo, que está determinado por la

reflexión de la luz. La mayoría de los polímeros tienen superficies lisas
y alto brillo. Sin embargo, se desea reducir el brillo mediante la
inclusión de aditivos especiales, como las fibras. En general, el brillo
es una propiedad beneficiosa, principalmente en artículos para el
hogar, transporte o juguetes. En la actualidad, la propiedad de la
reflexión de la luz también es un punto crucial para el almacenamiento
de energía solar.

Neblina

Otra propiedad óptica se define como neblina, que es importante

principalmente en envases. Se mide por difracción de luz, es decir,
como la fracción de luz incidente que se difracta por encima de 2.5°.
Cuando la neblina excede 30%, el material se vuelve translúcido. La
birrefringencia (doble reflexión) se observa principalmente en
polímeros orientados.
Transmitancia

La transmitancia depende del índice de refracción, por lo que algunos

rellenos pueden preservar la transparencia total o parcial (translúcida).
También existe ese polímero que se disuelve en el polímero, de modo
que se produce un polímero transparente coloreado. También es
posible encontrar estabilizadores (incluidos antioxidantes o
absorbentes de UV) que no afectan la transparencia del polímero.
Cualquier cambio químico en los polímeros, como la degradación u
oxidación, o la difusión de algunos componentes, puede reducir la
transmisión de luz. Cuando un polímero absorbe luz en la región
ultravioleta, puede descomponer dos en la alta energía absorbida.
Para superar esta deficiencia, se recomiendan estabilizadores que
actúen como absorbentes ultravioleta (UVA) para neutralizar la
energía. Los acrílicos se destacan en la estabilidad ultravioleta, siendo
transparentes a la radiación UV, pero los objetos subyacentes deben
ser protegidos.

índice de refracción

Las propiedades ópticas están relacionadas tanto con el grado de

cristalinidad como con el polímero real estructura. La refracción de una
onda es la flexión que sufre cuando entra en un medio con velocidad
de propagación diferente. La refracción de la luz, cuando pasa de un
medio de propagación rápido a otro más lento, dobla el rayo de luz en
dirección a la normal a la superficie de contacto entre ambos medios.
La cantidad de difracción depende de los índices de refracción de los
dos medios.

Transparencia

La transparencia se puede definir como el estado que permite la

percepción de objetos a través o más allá de la muestra. A menudo se
evalúa como la fracción de la luz normalmente incidente transmitida
con una desviación de menos de 0.1 grados de la dirección del haz
primario. Un material con buena transparencia tendrá una alta
transmitancia y poca turbidez. La transmitancia es la relación entre la
luz transmitida y la luz incidente y es complementaria de la
reflectancia. (mexipolimeros, 2012)

Equipamientos para medir las propiedades ópticas

1. Analizador óptico del espectro

Un analizador de espectro óptico (u OSA) es un instrumento de

precisión diseñado para medir y visualizar la distribución de la potencia
de una fuente óptica durante un intervalo de longitud de onda
específico. Un OSA muestra la potencia en la escala vertical y la
longitud de onda en la escala horizontal

2. Reflectómetro (OTDR)

Los reflectómetros (OTDR) son instrumentos utilizados para la

localización de eventos o fallos a través de un enlace de fibra,
típicamente dentro de una red óptica de comunicaciones.
3. Medidores de potencia portátiles y fuentes de luz

Una fuente de luz portátil compacta y un

medidor de potencia óptica son herramientas
cruciales para probar y verificar que las
pérdidas de inserción estén dentro de las
especificaciones en los enlaces de fibra
implementados por TV por cable, empresa,
proveedor de servicios, operador, Ethernet y
redes FTTH.

4. Sistema de prueba de fabricación modular

Una plataforma de prueba modular con una amplia selección de

módulos permite la configuración óptima de soluciones de prueba para
la fabricación de componentes ópticos y sistemas de red.

5. Medidor de longitud de onda óptica

Un medidor de longitud de onda óptica mide la

longitud de onda pico de una señal óptica con
una precisión máxima de picómetro y sub-
picómetro. (grupolava, 2016)
 Conclusiones
Podemos concluir con esta práctica la importancia de conocer las
propiedades ópticas de todos los materiales ya que están son de gran
utilidad a la hora de trabajar con ciertos materiales.

También podemos concluir que es importante saber como medir estas

propiedades ópticas como conocer los diferentes equipos de
mediciones ópticas.

Bibliografía
grupolava. (8 de mayo de 2016). Obtenido de
https://www.grupoalava.com/ingenieros/productos/instrumentacion-y-ensayos/sistemas-
para-ensayos/ensayos-de-potencia-y-energia/equipamiento-para-pruebas-opticas/

mexipolimeros. (18 de junio de 2012). Obtenido de

https://www.mexpolimeros.com/propiedades%20%C3%B3pticas.html

spiegato. (28 de marzo de 2015). Obtenido de https://spiegato.com/es/que-es-la-medicion-optica
