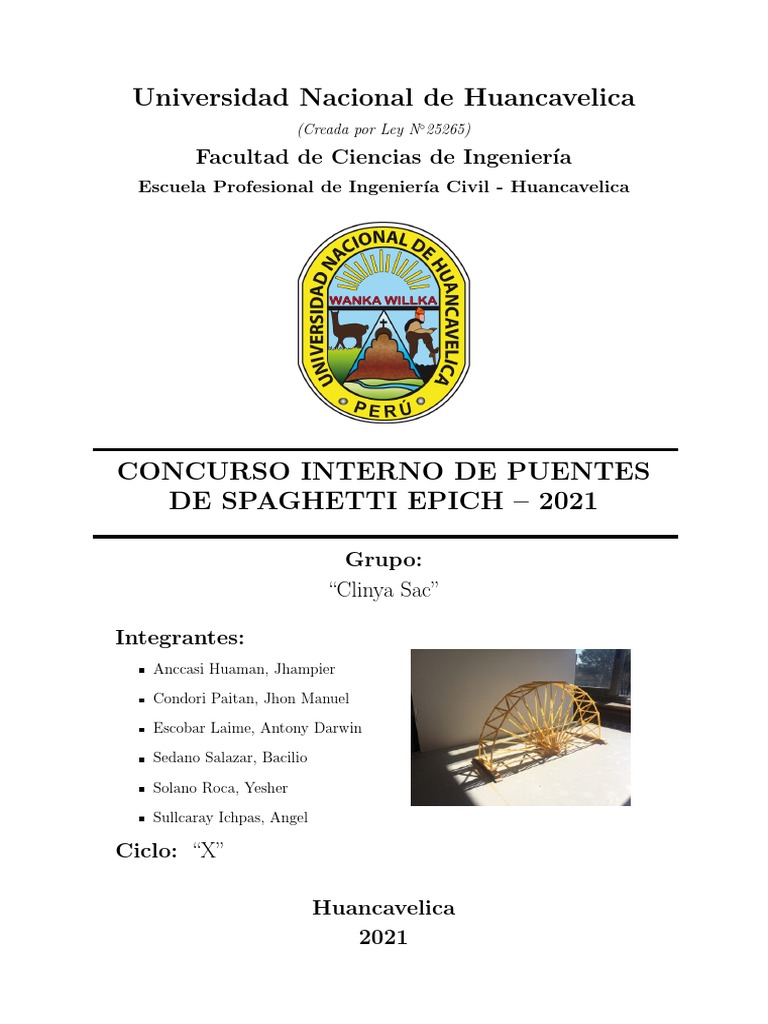

Universidad Nacional de Huancavelica

(Creada por Ley N◦ 25265)

Facultad de Ciencias de Ingenierı́a
Escuela Profesional de Ingenierı́a Civil - Huancavelica

CONCURSO INTERNO DE PUENTES

DE SPAGHETTI EPICH – 2021

Grupo:
“Clinya Sac”

Integrantes:
Anccasi Huaman, Jhampier

Condori Paitan, Jhon Manuel

Escobar Laime, Antony Darwin

Sedano Salazar, Bacilio

Solano Roca, Yesher

Sullcaray Ichpas, Angel

Ciclo: “X”

Huancavelica
2021
 Universidad Nacional de Huancavelica
Facultad de Ciencias de Ingenierı́a
Escuela Profesional de Ingenierı́a Civil - Huancavelica

1. Introducción
El presente informe trata sobre el diseño, modelado, hipótesis de falla y construcción
de un puente hecho de fideos spaghetti, se mostrará el diseño matemático calculando las
medidas necesarias para su posterior armado, modelado en el programa SAP y los pasos
de construcción del puente.

2. Objetivos
Construir un puente con Spaguetti, aplicando los conocimientos de estática, resistencia
de materiales y análisis estructural.

3. Materiales
Fideos espagueti (Don Vittorio).

Pegamento Soldi Mix.

Alicate.

Reglas y escuadras.

Madera.

Silicona liquida y en barra.

4. Construcción del Puente de Sspagueti

Cortar los fideos según las medidas calculadas para el modelo con los traslapes de
3.5 cm para los casos mayores de 25 cm.

Se sujeta los fideos que constituyen el arco para pegar los montantes en los lugares
especificados según el plano. Después de ello se procede a pegar las diagonales,
formando una capa modelo.

CONCURSO INTERNO DE PUENTES DE SPAGHETTI EPICH – 2021 1

 Universidad Nacional de Huancavelica
Facultad de Ciencias de Ingenierı́a
Escuela Profesional de Ingenierı́a Civil - Huancavelica

Luego procedemos a unir cada extremo del puente usando los arriostres entre los
dos arcos y las bases, con un grupo de fideos.

Se coloca madera en el medio con una argolla para aplicar la carga puntual.

5. Dimenciones finales del puente

Tomando en cuenta las bases del concurso, sobre las dimensiones permitidas, se di-
señó con las siguientes medidas:

Ancho del puente: 9 cm

Altura : 35 cm

Luz del puente :70 cm

6. Memoria de Cálculo

6.1. Ensayo de las propiedades fisicas del material

Antes de empezar los diseños reales y cálculos, es necesario contar con datos de las
propiedades de los materiales que se están utilizando, lo que conlleva a un trabajo de
investigación previo; ya que el material base de la construcción del puente es Spaguetti,
no es un material común del que se tengan especificaciones en el aspecto constructivo.

6.1.1. Diámetro promedio de un fideo spaghetti

Se realizó la medición mediante el vernier y con 15 spaguettis al azar para cada marca
comercial evaluada, obteniendo luego el valor más representativo mediante el promedio
aritmético.

Obteniéndose como resultado promedio:

φ= 1.63 mm = 0.163cm
Área de la sección de talları́n = 0.0209 cm2
CONCURSO INTERNO DE PUENTES DE SPAGHETTI EPICH – 2021 2
 Universidad Nacional de Huancavelica
Facultad de Ciencias de Ingenierı́a
Escuela Profesional de Ingenierı́a Civil - Huancavelica

6.1.2. Densidad y densidad lineal de los fideos

Mediante revisión de bibliografı́a se obtuvo los siguientes resultados:

Densidad lineal: 3.2451x10-2 g/cm

Peso especı́fico del spaghetti = 1.55 gr/cm3

6.1.3. Esfuerzo máximo a tracción de un fideo

Para este ensayo era necesario un equipo que pudiera someter a la probeta de fideo, a
un esfuerzo solamente de tracción, sin aplicar momentos flectores ni cortantes además de
cuantificar el esfuerzo sometido, equipos que existen en el mercado para pruebas a barras,
pero que no se contaba en la facultad; por lo que se recurrió a revisar bibliografı́as en el
internet, donde:
Se llegó a obtener que los Spaguetti Don Vittorio resistieron fuerzas promedio a trac-
ción f = 2.5 kg De donde se obtuvo el esfuerzo promedio σ =119.5 kg/cm2 .

6.1.4. Módulo de elasticidad del Spaguetti para pandeo

El módulo de elasticidad del spaghetti es de 23467 kg/cm2.

6.1.5. Calculo de los esfuerzos de compresión y tracción

Para el cálculo de los esfuerzos axiales de la estructura se utilizó el software para

análisis estructural SAP 2000 V21.

Para 100 kg. Se puede observar en los cálculos que el esfuerzo máximo a tracción es
de 36.31 kg-f y compresión 38.58 kg-f.

Para el cálculo de la secciones de las barras de espagueti que conformara nuestro

puente será :

f
A= = 38,58/38,58 = 0,3228cm2
σ
N o de Spaguetti = 0,3228/0,021 = 16,7

CONCURSO INTERNO DE PUENTES DE SPAGHETTI EPICH – 2021 3

 Universidad Nacional de Huancavelica
Facultad de Ciencias de Ingenierı́a
Escuela Profesional de Ingenierı́a Civil - Huancavelica

6.1.6. Hipótesis de falla

En forma ideal se tomó una carga de 50 kg, pero como las uniones hace que se genere
puntos de debilidad por el pegamento utilizado, por ello se consideró un factor de reduc-
ción de 15 % entonces la hipótesis de falla será:

Carga máxima del puente 42.5 kg

CONCURSO INTERNO DE PUENTES DE SPAGHETTI EPICH – 2021 4

 Universidad Nacional de Huancavelica
Facultad de Ciencias de Ingenierı́a
Escuela Profesional de Ingenierı́a Civil - Huancavelica

7. Anexos

Figura 1: Ensamblado de spaghetti para los tirantes

Figura 2: Armado de un lado del puente tipo arco

CONCURSO INTERNO DE PUENTES DE SPAGHETTI EPICH – 2021 5

 Universidad Nacional de Huancavelica
Facultad de Ciencias de Ingenierı́a
Escuela Profesional de Ingenierı́a Civil - Huancavelica

Figura 3: Ensamblado final del puente Spaghetti

CONCURSO INTERNO DE PUENTES DE SPAGHETTI EPICH – 2021 6

 Universidad Nacional de Huancavelica
Facultad de Ciencias de Ingenierı́a
Escuela Profesional de Ingenierı́a Civil - Huancavelica

Figura 4: Reforzamiento de juntas con pegamento SoldiMix

CONCURSO INTERNO DE PUENTES DE SPAGHETTI EPICH – 2021 7

 Universidad Nacional de Huancavelica
Facultad de Ciencias de Ingenierı́a
Escuela Profesional de Ingenierı́a Civil - Huancavelica

ELEVACIÓN
PLANTA

70
70

A
11°

9
35
CORTE A-A

35

Figura 5: Planos

CONCURSO INTERNO DE PUENTES DE SPAGHETTI EPICH – 2021 8
