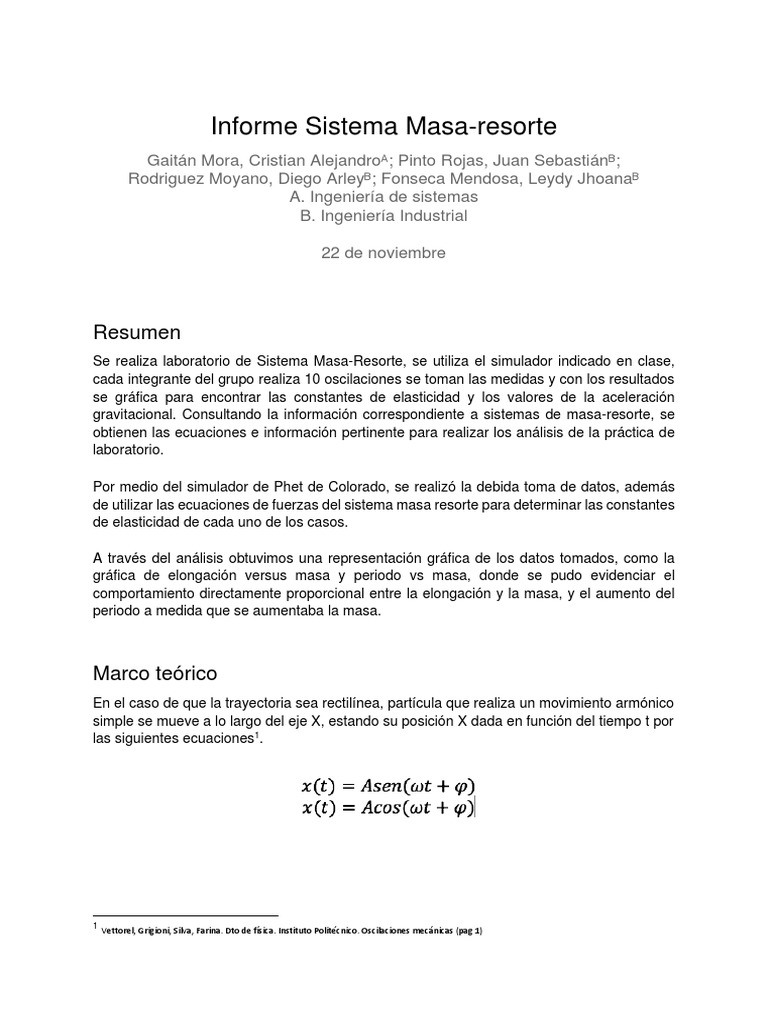

Informe Sistema Masa-resorte

Gaitán Mora, Cristian Alejandroᴬ; Pinto Rojas, Juan Sebastiánᴮ;


Rodriguez Moyano, Diego Arleyᴮ; Fonseca Mendosa, Leydy Jhoanaᴮ
A. Ingeniería de sistemas
B. Ingeniería Industrial

22 de noviembre

Resumen
Se realiza laboratorio de Sistema Masa-Resorte, se utiliza el simulador indicado en clase,
cada integrante del grupo realiza 10 oscilaciones se toman las medidas y con los resultados
se gráfica para encontrar las constantes de elasticidad y los valores de la aceleración
gravitacional. Consultando la información correspondiente a sistemas de masa-resorte, se
obtienen las ecuaciones e información pertinente para realizar los análisis de la práctica de
laboratorio.

Por medio del simulador de Phet de Colorado, se realizó la debida toma de datos, además
de utilizar las ecuaciones de fuerzas del sistema masa resorte para determinar las constantes
de elasticidad de cada uno de los casos.

A través del análisis obtuvimos una representación gráfica de los datos tomados, como la
gráfica de elongación versus masa y periodo vs masa, donde se pudo evidenciar el
comportamiento directamente proporcional entre la elongación y la masa, y el aumento del
periodo a medida que se aumentaba la masa.

Marco teórico
En el caso de que la trayectoria sea rectilínea, partícula que realiza un movimiento armónico
simple se mueve a lo largo del eje X, estando su posición X dada en función del tiempo t por
las siguientes ecuaciones1.

1
Vettorel, Grigioni, Silva, Farina. Dto de física. Instituto Politécnico. Oscilaciones mecánicas (pag 1)
Donde;

La partícula oscila alejándose y acercándose de un punto, situado en el centro de su


trayectoria o punto de equilibrio, de tal forma que su posición en función del tiempo con
respecto a ese punto es un sinusoide. En ese movimiento, la fuerza que actúa sobre la
partícula es proporcional a su desplazamiento respecto a dicho punto y dirigida hacia este,
esta fuerza en todo momento dirige a la partícula hacia su posición de equilibrio y recibe el
nombre de fuerza restauradora. En el movimiento armónico simple la posición, la velocidad,
la aceleración y la fuerza varían con la posición en función del tiempo

SISTEMA MASA-RESORTE

Un sistema masa-resorte es la combinación de un resorte y una masa que generan un


movimiento armónico simple. Es un sistema conservativo, es decir, la energía interna del
sistema no cambia, se mantiene constante. En este sistema no hay fricción.

El sistema masa resorte está compuesto por una masa puntual, un resorte ideal una colgante
y un punto de sujeción del resorte

El resorte puede ser un resorte de alto coeficiente de elasticidad y que no se deforma en el


rango de estiramiento del resorte. La ecuación de fuerzas del sistema masa resorte es:

Donde;
• x es la posición (altura) de la masa respecto a la línea de equilibrio de fuerzas
del sistema
• k es la constante de elasticidad del resorte y m la masa del cuerpo que es
sometido a esta oscilación.

Esta ecuación puede escribirse como:


LEY DE HOOKE

En el siglo XVII, al estudiar los resortes y la elasticidad, el físico Robert Hooke observó que
para muchos materiales la curva de esfuerzo vs. deformación tiene una región lineal. Dentro
de ciertos límites, la fuerza requerida para estirar un objeto elástico, como un resorte de metal,
es directamente proporcional a la extensión del resorte2. A esto se le conoce como la ley de
Hooke, y comúnmente la escribimos así:

Donde K es la constante de elasticidad.


X la longitud de la extensión o compresión.

Montaje y Procedimiento Experimental


En la práctica de laboratorio se utilizó la página Phet de Colorado, en la cual se realizó una
simulación de la práctica de laboratorio como se puede observar en la figura 3. Dentro de la
aplicación se procedió a colocar diferentes masas en un resorte colocado verticalmente y
sujeto al techo, donde se tomó medidas de la longitud del resorte en reposo antes y después
de colocarle los diferentes pesos, además, manualmente, se estiró el resorte fuera de su
punto de equilibrio, donde se procedió a medir el tiempo en el que el resorte completaba 10
oscilaciones, lo cual se realizó 5 veces para 10 masas distintas por cada autor del informe.

Figura 3. Montaje experimental de un sistema Masa-resorte

2
Elasticidad: Ley de Hooker. Reginaldo Durazo, Facultad de Ciencias Marinas, UABC. 2017 pg 3.
Resultados y Análisis
Los resultados obtenidos en la simulación se presentan en las siguientes gráficas:

Gráfica 1: Periodo en función de la masa.

La gráfica 1 muestra los resultados obtenidos de las diferentes pruebas realizadas, cada una
representada por un color y junto a esta la fórmula que representa su comportamiento, los
resultados se muestran como puntos que son usados para la regresión lineal, teniendo en
cuenta que se desconoce la constante(k) para cada resorte podemos observar como las
cuatro pruebas arrojaron un comportamiento similar en los resultados y la regresión sin
importar que se usarán diferentes resortes para cada caso, donde a medida que el peso de
la masa aumenta el periodo en que el resorte trabaja también lo hace.

Las fórmulas encontradas en la gráfica corresponden a la fórmula 1:

Fórmula 1

De la fórmula 1 está compuesta por el periodo(T), masa(m), una potencia (B) que debe tener
un valor muy cercano a 0.5 y por Z que corresponde a un valor determinado según la
constante(K) de cada resorte, en la siguiente tabla se presentan los componentes para las
fórmulas obtenidas en las pruebas, para cada caso teniendo en cuenta que la (m) y (T) son
las variables independientes y dependientes no son mostradas.
Tabla 1: Valores de Z y B (fórmulas gráfica 1)

Para calcular el valor de (K) se usa la fórmula 2.

Fórmula 2

Ejemplo: caso 1

La tabla 2 muestra los valores de k para cada caso, los valores fueron obtenidos basados en
el ejemplo anterior.

Tabla 2(Constante k)

Usando el valor de B(tabla 1) se verificó el error entre los datos obtenidos y el teórico que
corresponde a 0.5 usando la fórmula 3.
Fórmula 3

Ejemplo: caso 1

El porcentaje de error para todos los casos son presentados en la tabla 3.

Tabla 3(%Error)

La siguiente gráfica toma los valores de elongación de los resortes en función de la masa
aplicada:

Gráfica 2: Elongación en función de la masa


En la gráfica 2 se puede observar los resultados obtenidos de las pruebas, en este caso se
presentan con un comportamiento lineal, igual que lo observado en la gráfica 1 contienen la
fórmula que representa su comportamiento, se obtuvo resultados muy exactos a la regresión
lineal y comportamiento parecido entre los cuatro casos, la diferencia corresponde a que en
cada caso se usó un resorte diferente.

El comportamiento visto en la anterior gráfica es representado por la fórmula 4, donde la


elongación(L) es la variable dependiente de la masa(m), la pendiente de la recta(Q) y el punto
de corte(D) que debe ser lo más cercano a 0 posible.

La elongación(L) también se puede expresar como:(lf-lo)

Fórmula 4

Fórmula 5

Los datos relacionados a Q y D en las fórmulas mostradas en la gráfica 2 son presentados


en la siguiente tabla:

Tabla 4 (Datos Q y D)

Con los datos de Q mostrados en la tabla anterior y el valor de K de la tabla 2, se usa la


fórmula 5 para calcular la gravedad(g)

Ejemplo: caso 1
Como los datos fueron tomados en cm/s^2, el resultado de la gravedad obtenido con la
fórmula 5 puede convertirse a m/s^2 quedaría como resultado lo mostrado en la siguiente
tabla:

Tabla 5(Gravedad experimental)

Usando la fórmula 3 calculamos el porcentaje de error de la gravedad(g)

Tabla 6 (%Error gravedad)

Conclusiones
Con la práctica de laboratorio y el análisis de los resultados determinamos que:

• La amplitud del resorte no afecta el periodo de oscilación, pero la constante de


elasticidad del resorte y la masa si afectan el periodo.
• La fuerza del resorte es proporcional a la distancia de elongación.
• Las magnitudes de periodo y masa son inversamente proporcionales.
• Teniendo la constante de elasticidad del resorte podemos calcular la distancia
que se desplazará el sistema de masa resorte con determinada masa o fuerza
aplicada.
• Para obtener gráficas lineales se debe elevar el periodo al cuadrado, para
eliminar la raíz.
• Se debe ser lo más preciso posible en la toma de datos, ya que se pueden
obtener cálculos erróneos, como se observó en el cálculo del porcentaje de error
de la gravedad.
Bibliografía
● [1] R. A. Serway. Física para ciencias e ingeniería, 7ª ed. Mexico D.F.:
Cengage Learning Editores, 2008.
● [2] R. Durazo. Elasticidad: Ley de Hooke. Facultad de Ciencias Marinas,
UABC, 2017.
● [3] Vettorel. Dto de física. Instituto Politécnico.
