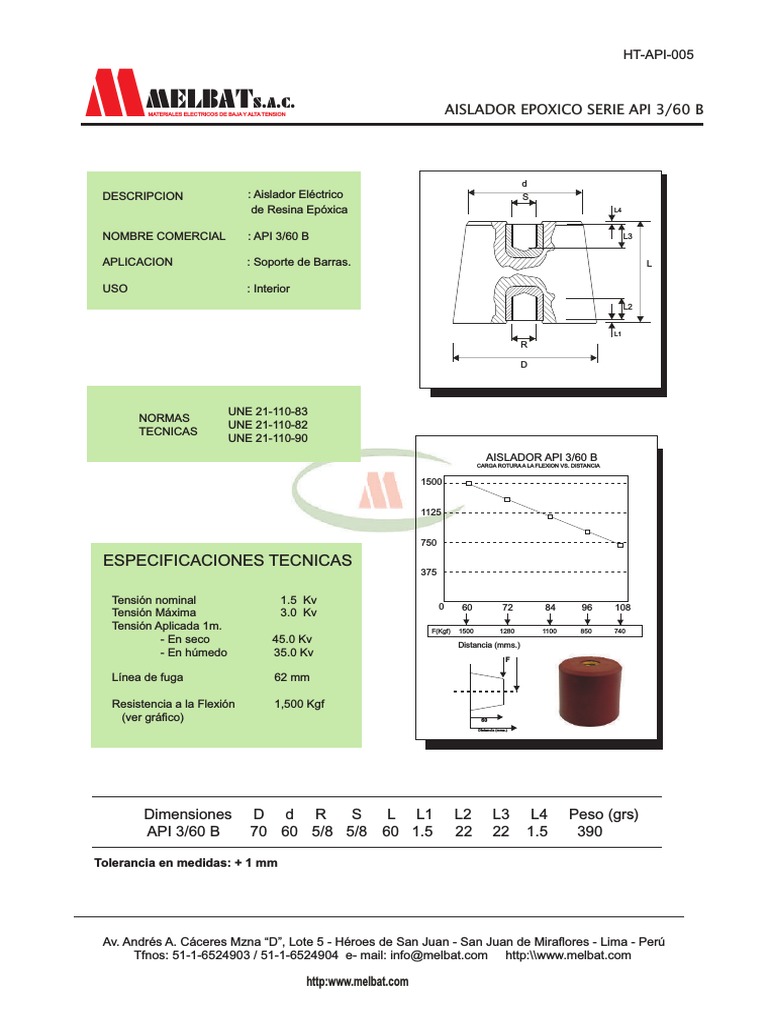

HT-API-005

M MELBATS.A.C.
MATERIALES ELECTRICOS DE BAJA Y ALTA TENSION AISLADOR EPOXICO SERIE API 3/60 B

d
DESCRIPCION : Aislador Eléctrico S
de Resina Epóxica L4

NOMBRE COMERCIAL : API 3/60 B L3

APLICACION : Soporte de Barras. L

USO : Interior
L2

L1
R

UNE 21-110-83
NORMAS
UNE 21-110-82
TECNICAS
UNE 21-110-90
AISLADOR API 3/60 B
CARGA ROTURA A LA FLEXION VS. DISTANCIA

1500

1125

750

ESPECIFICACIONES TECNICAS
375

Tensión nominal 1.5 Kv


0 60 72 84 96 108
Tensión Máxima 3.0 Kv
Tensión Aplicada 1m. F(Kgf) 1500 1280 1100 850 740
- En seco 45.0 Kv Distancia (mms.)
- En húmedo 35.0 Kv
F

Línea de fuga 62 mm

Resistencia a la Flexión 1,500 Kgf


(ver gráfico) 60
Distancia (mms.)

Dimensiones D d R S L L1 L2 L3 L4 Peso (grs.)


API 3/60 B 70 60 5/8 5/8 60 1.5 22 22 1.5 390

Tolerancia en medidas: + 1 mm

Av. Andrés A. Cáceres Mzna “D”, Lote 5 - Héroes de San Juan - San Juan de Miraflores - Lima - Perú
Tfnos: 51-1-6524903 / 51-1-6524904 e- mail: info@melbat.com http:\\www.melbat.com

http:www.melbat.com
