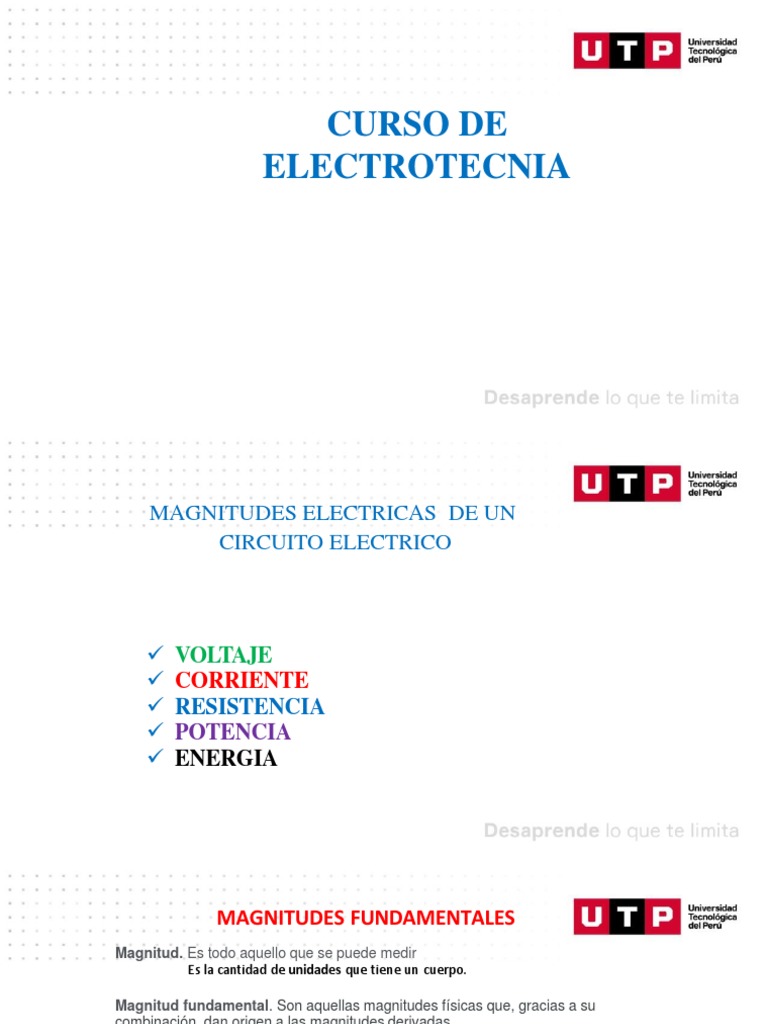

CURSO DE

ELECTROTECNIA
MAGNITUDES ELECTRICAS DE UN
CIRCUITO ELECTRICO

✓ VOLTAJE
✓ CORRIENTE
✓ RESISTENCIA
✓ POTENCIA
✓ ENERGIA
 MAGNITUDES FUNDAMENTALES
Magnitud. Es todo aquello que se puede medir
Es la cantidad de unidades que tiene un cuerpo.

Magnitud fundamental. Son aquellas magnitudes físicas que, gracias a su

combinación, dan origen a las magnitudes derivadas
MAGNITUDES DERIVADAS
SISTEMA DE UNIDADES “MKS”
UNIDAD

Es el patrón de medida que adoptan un grupo de personas para medir un cuerpo.

Es un sistema internacional de medición “S I”

Sus iniciales provienen de los símbolos de las unidades fundamentales.

Longitud Metro M

Masa Kilogramo K

Tiempo Segundo S
La unidad de longitud del sistema M.K.S. es el metro:

METRO: Es una longitud igual a la del metro patrón que se conserva en la Oficina Internacional de pesas y
medidas.
La unidad de masa es el kilogramo:

KILOGRAMO: Es una masa igual a la del kilogramo patrón que se conserva en la Oficina Internacional de
pesas y medidas.
Un kilogramo es aproximadamente igual a la masa de un decímetro cúbico de agua destilada a 4º C.
La unidad de tiempo es el segundo.

SEGUNDO: Se define como la 86,400 ava. Parte del día solar medio.
El día solar medio es el promedio de duración de cada uno de los días del año.
Los días tienen diferente duración, según las épocas del año y la distancia de la Tierra al Sol
OTROS SISTEMAS DE UNIDADES
MULTIPLOS Y SUBMULTIPLOS
 CIRCUITO ELECTRICO

Es un conjunto de componentes eléctricos que están relacionados entre si y forman una trayectoria cerrada
para un determinado fin.
 ELEMENTOS DE UN CIRCUITO ELECTRICO

Los elementos de un circuito eléctrico son:

➢ Generadores

➢ Receptores.

➢ Cables.

➢ Elemtos de protección.

➢ Elementos de control.
GENERADORES

Generadores de energía eléctrica: Es el elemento que entrega energía al circuito.

Es el que transforma un tipo de energía en energía eléctrica.

RECEPTORES
Son los elementos que almacenan o transforman la energía eléctrica
en otro tipo de energía, por ejemplo en luz, calor, movimiento, etc.
Elementos pasivos.
CONDUCTORES O CABLES

Son los elementos de enlace y el camino de los electrones en un circuito eléctrico.

ELEMENTOS DE CONTROL

Son los elementos que permiten el flujo de la corriente eléctrica.

Los encargados de encender o apagar un circuito eléctrico.
Controlan el encendido o apagado de un receptor.
Que sirve para dirigir o interrumpir a voluntad el paso de la corriente eléctrica.
Se conectan en serie al receptor.
ELEMENTOS DE PROTECCION
Son los elementos que protegen al circuito eléctrico:
Ante una sobrecorriente o sobre carga.
Ante un corto circuito.
Ante una falla.
Protejen al usuario del circuito.
Ejemplos: Fusibles, interruptores diferenciales, etc.
 MAGNITUDES ELECTRICAS
Las magnitudes eléctricas son aquellas propiedades físicas de la electricidad que podemos medir; en consecuencia,
podemos conocer su valor (unidad)
En cada uno de los elementos de un circuito eléctrico.
Para utilizarlas en varias aplicaciones.
Las más importantes son: Voltaje, intensidad de corriente, resistencia, potencia y energía.
.
 MAGNITUDES ELECTRICAS

Tensión eléctrica
También conocido como diferencia de potencial o voltaje. V = E/Q
Es una magnitud física de cuantificación.
Es el trabajo o energía por unidad de carga eléctrica.
Es el producto de la corriente eléctrica por la resistencia
Es la fuerza capaz de mover a los electrones.
V=I*R
Unidad de medida: Voltio
Símbolo V
Instrumento de medida: voltímetro
El instrumento se conecta en paralelo al componente
 MAGNITUDES ELECTRICAS

Intensidad de corriente eléctrica

Es el flujo o desplazamiento de electrones

Es la relación de las cargas eléctricas por unidad de tiempo. I = Q/t
Es la relación del voltaje por unidad de resistencia.

I = V/R
Unidad de medida: Amperio
Símbolo A
Instrumento de medida: Amperímetro
El instrumento se conecta en serie a los componentes
 MAGNITUDES ELECTRICAS

Resistencia eléctrica
Es todo aquello que ofrece oposición al paso de la corriente eléctrica R = L*p/S
Es la relación del producto de la longitud por su resistividad por unidad de superficie.
Es la relación del voltaje por unidad de corriente eléctrica.

Unidad de medida: Ohm R = V /I

Símbolo Omega
Instrumento de medida: Ohmímetro
El instrumento se conecta en paralelo
a los componentes que no entregan
energía
LEYES DE LOS CIRCUITOS
ELECTRICOS EN
CORRIENTE CONTINUA
CONTENIDO DELTEMA

✓ LEY DE OHM
✓ RESISTENCIA
✓ POTENCIA
✓ ENERGIA

✓ LEYES DE KIRCHHOFF
✓ PRIMERA LEY
✓ SEGUNDA LEY

✓ APLICACIONES
LEY DE OHM
 LEY DE OHM
La ley de Ohm nos permite calcular los parámetros eléctrico como: El voltaje,
intensidad de corriente y
resistencia de cada uno de los elementos de un circuito eléctrico.

Circuito eléctrico es el conjunto de elementos eléctricos que están

relacionados entre si y forman una trayectoria cerrada
 LEY DE OHM
✓ Tensión o voltaje “E” en volt (V)
✓ Intensidad de la corriente “I” en Ampere (A)
✓ Resistencia “R” en ohm de la carga o consumidor conectado al circuito
 LEY DE OHM
También establece la intensidad que circula por un conductor, circuito o
resistencia este puede ser inversamente proporcional a la resistencia (R) y
directamente proporcional a la tensión (E)

𝑉
𝐼=
𝑅
Donde:

I = Intensidad de Amper (A)

V = Diferencia de Potencial en volt (V)
R = Resistencia en ohm ( Ὠ )
 LEY DE OHM
¿Qué es la ley de Ohm

La resistencia de un elemento eléctricos es igual a la relación del voltaje sobre su corriente.

 Ejemplo 1
¿Calcular el valor de la resistencia “R” que es alimentado por un generador “E” de 12 Voltios y circula
una corriente “I” atreves de ella de 2 Amperios.

Como datos se Aplicado la ley de Ohm:

tiene:

E = V = 12 V. R=V/I

I = 2A R = 12 / 2

R=? R = 6 Ohm
 Ejemplo 2
¿Calcular el valor la corriente “I” que pasa por la resistencia “R” de 100 ohm y es alimentado por un
generador “E” de 120 Voltios ?

Como datos se Aplicado la ley de Ohm se tiene:

tiene:

E = V = 120 V I=V/R

R = 100 ohm I = 120 / 100

I=? I = 1.2 A
CONFIGURACIONES DE LOS CIRCUITOS
ELECTRICOS
Existen tres tipos de circuitos eléctricos según la configuración de
conexión de los dispositivos que lo componen:

✓ Circuito eléctrico en serie.

✓ Circuito eléctrico en paralelo.
✓ Circuito eléctrico mixto.
Circuito serie y divisor de tension
Es un circuito eléctrico provisto de un único camino para la corriente, que debe
alcanzar a todos los componentes conectados en la red de manera sucesiva, es
decir uno detrás de otro, conectando sus puntos de salida con el de entrada del
siguiente.

Los circuitos en serie suministran a los terminales la misma cantidad

de corriente.

Provee al circuito de una resistencia equivalente igual a la suma de las

resistencias de cada terminal conectado.
La resistencia equivalente es más alta que la mayor de ellas; esto
significa que a medida que añadimos resistencias, la resistencia
equivalente se incrementa.

Los circuitos en serie son útiles porque permiten la suma de voltaje.

Resistencia Equivalente

Resistencia equivalente.

Las resistencias conectadas en serie es igual a la suma de los valores de

cada una de ellas. Req. (resistencia total) = R1 + R2 + R3 + …+ Rn,
donde n es el número de resistencias en serie
Resistencia Equivalente
Serie
Ejemplo:

Determinar la resistencia equivalente

Parámetros Eléctricos de un Circuito
Serie
Ejemplo:

Determinar la resistencia equivalente, la corriente y la caída de tensión en

cada resistencia
Req = R1 + R3 VR1 = R1* I

Req = 10 + 15 VR1 = 10 * 0.2 5 = R1* I + R3 * I

Req = 25 ῼ VR1 = 2.0 V 5 = 2.0 + 3.0

5 V = 5.0 V
I = V / Req VR3 = R2* I COMPROBACIÓN

I = 5 / 25 VR3 = 15 * 0.2

I = 0.2 A VR3 = 3.0 V

Circuito Serie
Circuito Serie
CIRCUITOS ELECTRICOS EN
CORRIENTE CONTINUA
 CONFIGURACION DEL PUENTE DE WHEATSTONE

El puente de Wheatstone es un arreglo de cuatro resistencias

para determinar el valor de una resistencia desconocida.

El arreglo es compatible con señales de DC y AC para su

polarización de voltaje.

La configuración del puente se realiza con las resistencias

conectadas en dos conjuntos de dos resistencias.

Se toman dos nodos para polarizar el puente, y los otros dos

nodos para medir la diferencia de tensión.

El puente de Wheatstone fue aplicado por primera vez en 1832,

sin embargo, gracias a Charles Wheatsonte en 1843 fue que se
popularizo y se le dio el nombre que tiene actualmente.
FUNCIONAMIENTO DEL PUENTE
WHEATSTONE
El Puente de Wheatstone tiene los siguientes componentes:
•Las resistencias R1 y R3 son resistencias de precisión,
•R2 es una resistencia variable calibrada,
•Rx es la resistencia bajo medición y
•G es un galvanómetro de gran sensibilidad.
Si variamos R2 hasta que el galvanómetro indique cero corriente, se cumplirá que:
Por lo general, la configuración con la que se representa este circuito es la mostrada en la adjunta, y la condición
de equilibrio del Puente, cuando la corriente por el galvanómetro es igual a cero, está dada por la expresión:
FACTORES DE LOS QUE DEPENDE LA EXACTITUD
DEL PUENTE DE WHEATSTONE

La exactitud y precisión con la que determinemos el valor de Rx de una resistencia con un puente de
Wheatstone dependen de los siguientes factores:

1.- De la exactitud y precisión de las otras tres resistencias que constituyen el puente.
Si Rx está dada por la expresión:

Rx = R1 . R2/ R3

El error relativo de Rx en función de los errores relativos de las resistencias está dada por la expresión:

DRx / Rx = DR1 / R1 + DR2 / R2 + DR3/R3

2.- De los valores de las resistencias de precisión R1 y R3. Cuanto menores sean los valores
nominales de dichas resistencias, mayores serán las corrientes en el circuito, y será más simple
detectar variaciones de las mismas.

3.- Del valor de la fuente E. Cuanto mayor sea dicho valor, mayores serán las corrientes en el circuito,
por lo que será más simple detectar variaciones en sus valores. Debido a las condiciones impuestas
sobre la batería y las resistencias, se tienen que realizar los diseños tomando en cuenta las
limitaciones de potencia de estas últimas.

4.- De la sensibilidad del galvanómetro. Cuanto mayor sea dicha sensibilidad se podrá apreciar mejor
la corriente ig, y por lo tanto se podrán ajustar las resistencias con más precisión para que la
corriente sea cero.
SENSIBILIDAD DEL PUENTE DE WHEATSTONE

La sensibilidad del puente de Wheatstone se define como el número de divisiones que deflecta
el galvanómetro cuando se produce una variación en la resistencia incógnita (Rx) o en la
resistencia de ajuste (R2).

La sensibilidad del puente viene dada por:

S p = Nº de divisiones / DR x

Para hallar experimentalmente la sensibilidad del puente se produce una variación de Rx, se
observa el número de divisiones que deflecta el galvanómetro y se calcula Sp aplicando la
fórmula anterior.
 DISEÑO DE UN PUENTE DE
WHEATSTONE
Por lo general, cuando se va a diseñar un puente de Wheatstone se especifica para qué rango o rangos de
resistencias se quiere utilizar.
Por ejemplo, supongamos que queremos diseñar un puente de Wheatstone con la configuración de la
Figura para medir resistencias del orden de los Kohm.
 DISEÑO DE UN PUENTE DE WHEATSTONE
El potenciómetro Rp en serie con el galvanómetro tiene como función proteger a este dispositivo mientras realizamos los
primeros ajustes.

Al comenzar el proceso de medición colocamos este potenciómetro de forma que su resistencia sea máxima, y a medida
que nos vamos aproximando al valor real de la resistencia incógnita, lo vamos variando, hasta hacer que su resistencia sea
igual a cero.

Las resistencias R1 y R3 van a ser resistencias de precisión (tolerancia 1% o menor), y la resistencia variable R2 va a ser una
década de resistencias de valor máximo 100K por ejemplo, como la presentada en la Figura
 DISEÑO DE UN PUENTE DE
WHEATSTONE
Como nos interesa hacer mediciones de resistencias del orden de 1 Kohm con la
mayor precisión posible, vamos a hacer corresponder los valores del selector A, a
pasos de 1 Kohm.
Esto significa que cuando Rx sea 1 Kohm, el selector A va a estar en la posición
1 y todos los demás en cero. Para lograr esto, en la siguiente expresión:

R x = (R 1 / R 3) ×R 2

la relación R1/R3 debe ser igual a 0,1. Podemos asignarle a estas resistencias los
valores que deseemos, con tal de que cumplan esta relación. Como vimos
anteriormente, es conveniente que estas resistencias tengan un valor nominal
bajo para maximizar la precisión del Puente. Vamos a asignar a la más pequeña
de las dos (R1) un valor de l0 ohm por ejemplo, lo cual significa que R3 = 100
ohm. La tolerancia de estas resistencias debe ser lo menor posible.
El valor de E debe ser lo más grande posible, tomando en cuenta que las
resistencias pueden disipar como máximo 1/2W y la década R2 hasta 1/4W.
Como peor caso, podemos considerar la conexión directa de la resistencia de
10 W a la fuente E

Para que dicha resistencia disipe menos de 1/2W en estas condiciones, la

fuente no debe superar los 2,24 V.
En condiciones normales de operación, el voltaje aplicado a dicha resistencia
será una fracción del voltaje de la fuente, y por lo tanto su disipación de
potencia será mucho menor
 CONFIGURACIONES DE FUENTES

Fuente de tensión ideal

Una fuente de tensión es un elemento activo que es capaz de entregar

energía, en forma de una diferencia de potencial o voltaje constante
entre sus extremos y se resistencia interna es cero ohm.
 CURSO DE
ELECTROTECNIA
MAGNITUDES ELECTRICAS DE UN
CIRCUITO ELECTRICO

✓ VOLTAJE
✓ CORRIENTE
✓ RESISTENCIA
✓ POTENCIA
✓ ENERGIA
 MAGNITUDES FUNDAMENTALES
Magnitud. Es todo aquello que se puede medir
Es la cantidad de unidades que tiene un cuerpo.

Magnitud fundamental. Son aquellas magnitudes físicas que, gracias a su

combinación, dan origen a las magnitudes derivadas
MAGNITUDES DERIVADAS
SISTEMA DE UNIDADES “MKS”
UNIDAD

Es el patrón de medida que adoptan un grupo de personas para medir un cuerpo.

Es un sistema internacional de medición “S I”

Sus iniciales provienen de los símbolos de las unidades fundamentales.

Longitud Metro M

Masa Kilogramo K

Tiempo Segundo S
La unidad de longitud del sistema M.K.S. es el metro:

METRO: Es una longitud igual a la del metro patrón que se conserva en la Oficina Internacional de pesas y
medidas.
La unidad de masa es el kilogramo:

KILOGRAMO: Es una masa igual a la del kilogramo patrón que se conserva en la Oficina Internacional de
pesas y medidas.
Un kilogramo es aproximadamente igual a la masa de un decímetro cúbico de agua destilada a 4º C.
La unidad de tiempo es el segundo.

SEGUNDO: Se define como la 86,400 ava. Parte del día solar medio.
El día solar medio es el promedio de duración de cada uno de los días del año.
Los días tienen diferente duración, según las épocas del año y la distancia de la Tierra al Sol
OTROS SISTEMAS DE UNIDADES
MULTIPLOS Y SUBMULTIPLOS
 CIRCUITO ELECTRICO

Es un conjunto de componentes eléctricos que están relacionados entre si y forman una trayectoria cerrada
para un determinado fin.
 ELEMENTOS DE UN CIRCUITO ELECTRICO

Los elementos de un circuito eléctrico son:

➢ Generadores

➢ Receptores.

➢ Cables.

➢ Elemtos de protección.

➢ Elementos de control.
GENERADORES

Generadores de energía eléctrica: Es el elemento que entrega energía al circuito.

Es el que transforma un tipo de energía en energía eléctrica.

RECEPTORES
Son los elementos que almacenan o transforman la energía eléctrica
en otro tipo de energía, por ejemplo en luz, calor, movimiento, etc.
Elementos pasivos.
CONDUCTORES O CABLES

Son los elementos de enlace y el camino de los electrones en un circuito eléctrico.

ELEMENTOS DE CONTROL

Son los elementos que permiten el flujo de la corriente eléctrica.

Los encargados de encender o apagar un circuito eléctrico.
Controlan el encendido o apagado de un receptor.
Que sirve para dirigir o interrumpir a voluntad el paso de la corriente eléctrica.
Se conectan en serie al receptor.
ELEMENTOS DE PROTECCION
Son los elementos que protegen al circuito eléctrico:
Ante una sobrecorriente o sobre carga.
Ante un corto circuito.
Ante una falla.
Protejen al usuario del circuito.
Ejemplos: Fusibles, interruptores diferenciales, etc.
 MAGNITUDES ELECTRICAS
Las magnitudes eléctricas son aquellas propiedades físicas de la electricidad que podemos medir; en consecuencia,
podemos conocer su valor (unidad)
En cada uno de los elementos de un circuito eléctrico.
Para utilizarlas en varias aplicaciones.
Las más importantes son: Voltaje, intensidad de corriente, resistencia, potencia y energía.
.
 MAGNITUDES ELECTRICAS

Tensión eléctrica
También conocido como diferencia de potencial o voltaje. V = E/Q
Es una magnitud física de cuantificación.
Es el trabajo o energía por unidad de carga eléctrica.
Es el producto de la corriente eléctrica por la resistencia
Es la fuerza capaz de mover a los electrones.
V=I*R
Unidad de medida: Voltio
Símbolo V
Instrumento de medida: voltímetro
El instrumento se conecta en paralelo al componente
 MAGNITUDES ELECTRICAS

Intensidad de corriente eléctrica

Es el flujo o desplazamiento de electrones

Es la relación de las cargas eléctricas por unidad de tiempo. I = Q/t
Es la relación del voltaje por unidad de resistencia.

I = V/R
Unidad de medida: Amperio
Símbolo A
Instrumento de medida: Amperímetro
El instrumento se conecta en serie a los componentes
 MAGNITUDES ELECTRICAS

Resistencia eléctrica
Es todo aquello que ofrece oposición al paso de la corriente eléctrica R = L*p/S
Es la relación del producto de la longitud por su resistividad por unidad de superficie.
Es la relación del voltaje por unidad de corriente eléctrica.

Unidad de medida: Ohm R = V /I

Símbolo Omega
Instrumento de medida: Ohmímetro
El instrumento se conecta en paralelo
a los componentes que no entregan
energía
 MAGNITUDES ELECTRICAS
Potencia eléctrica
P = E/t
Es la energía entregada o consumida por unidad de tiempo .
Es el producto del voltaje por la corriente eléctrica.

Unidad de medida: Watt o Vatio P=V*I

Símbolo W
Instrumento de medida: Vatímetro

Este instrumento tiene dos conexiones

una para medir el voltaje y la otra para
medir la corriente
 MAGNITUDES ELECTRICAS

Energía eléctrica
E = V *Q
Es la forma de manifestación que resulta de la existencia de una diferencia de
potencial entre dos puntos, lo que permite establecer una corriente eléctrica entre
ambos cuando se los pone en contacto por medio de un conductor eléctrico E = V* I*t
durante un tiempo.
Es el producto de la carga eléctrica por el voltaje.
E=P*t
Unidad de medida: Joule , KW*H
Símbolo E
Instrumento de medida: Contador de energía

Este instrumento tiene dos conexiones

una para medir el voltaje y la otra para
medir la corriente
APLICACIONES

1. ¿Que sistema de unidades conoces?

2. De 3 ejemplos de magnitudes derivas con respecto a nuestro tema de estudio.
3. De 3 ejemplos de receptores que observar en su entorno.
4. De 3 ejemplos de generadores.
5. De 3 ejemplos de elementos de control.
6. De 3 ejemplos de elementos de protección.
7. De 3 ejemplos de circuitos eléctricos.
8. ¿Un metro cubico de agua a cuantos litros equivale?
9. ¿A cuantos milivoltios equivale 20 voltio?
10. ¿Convertir 30 Kiloamperios en amperios?
GRACIAS
LEYES DE LOS CIRCUITOS
ELECTRICOS EN
CORRIENTE CONTINUA
CONTENIDO DELTEMA

✓ LEY DE OHM
✓ RESISTENCIA
✓ POTENCIA
✓ ENERGIA

✓ LEYES DE KIRCHHOFF
✓ PRIMERA LEY
✓ SEGUNDA LEY

✓ APLICACIONES
LEY DE OHM
 LEY DE OHM
La ley de Ohm nos permite calcular los parámetros eléctrico como: El voltaje,
intensidad de corriente y
resistencia de cada uno de los elementos de un circuito eléctrico.

Circuito eléctrico es el conjunto de elementos eléctricos que están

relacionados entre si y forman una trayectoria cerrada
 LEY DE OHM
¿Qué es la ley de Ohm

La resistencia de un elemento eléctricos es igual a la relación del voltaje sobre su corriente.

 Ejemplo 1
¿Calcular el valor de la resistencia “R” que es alimentado por un generador “E” de 12 Voltios y circula
una corriente “I” atreves de ella de 2 Amperios.

Como datos se Aplicado la ley de Ohm:

tiene:

E = V = 12 V. R=V/I

I = 2A R = 12 / 2

R=? R = 6 Ohm
 Ejemplo 2
¿Calcular el valor la corriente “I” que pasa por la resistencia “R” de 100 ohm y es alimentado por un
generador “E” de 120 Voltios ?

Como datos se Aplicado la ley de Ohm se tiene:

tiene:

E = V = 120 V I=V/R

R = 100 ohm I = 120 / 100

I=? I = 1.2 A
 Ejemplo 3
¿Calcular el valor del voltaje “Vr” en los extremos cd de la resistencia “R” de 50 ohm y conduce una
corriente “I” 10 A. ?

Como datos Aplicado la ley de Ohm se tiene:

se tiene:

R = 50 ohm Vr = R * I

I = 10 A Vr = 50 * 10 Vr
Vr = ? Vr = 500 V
 POTENCIA
Es la cantidad de energía eléctrica entregada o absorbida por un elemento en un determinado tiempo

P=E*I

UNIDAD = Watt o Vatio P =( I * I )* R

P = (E *E) / R
 Ejemplo
¿Calcular la potencia “P” absorbida por la resistencia “R” que es alimentada por una tensión “E” de 220 V,
y circula una corriente “I” de 10 A?

Como datos Aplicado la ley de Ohm

se tiene:

E = 220 V. P=V*I
I = 10 A P = 220 * 10 A
P=? I = 2200 W
RESUMEN
 ENERGIA ELECTRICA
La energía eléctrica es la potencia entregada o absorbida de un elemento eléctrico por un determinado
tiempo

Ĕ= P* t E = Joule.

E = E * I *t P = Watt.
Ĕ=( I * I )* R* t
t = Segundos
Ĕ= ( (E *E) / R) * t
 Ejemplo

¿Calcular la energía eléctrica “Ĕ” que consume la resistencia “R” y absorbe una potencia “P” de 1000
Watt durante un tiempo “t” de 200 segundos?

Como datos Aplicado la ley de Ohm

se tiene:

P = 1000 W. Ĕ= P* t
t = 200 S Ĕ= 1000 * 200

Ĕ= ? Ĕ= 200000 J

Ĕ= 0.0555 Kw-H
 LEYES DE KIRCHHOFF
Las leyes de Kirchhoff son dos:
La sumatoria de corriente en un nodo de un circuito eléctrico es igual a cero
La sumatoria de tensiones en una malla de un circuito eléctrico es cero
PRIMERA LEYES DE KIRCHHOFF
 PRIMERA LEYES DE KIRCHHOFF

La sumatoria de corriente en un NODO es igual a cero

Las corrientes que entran a un nodo son igual a las corrientes que salen
SEGUNDA LEYES DE KIRCHHOFF
 SEGUNDA LEYES DE KIRCHHOFF

La sumatoria de tensiones en una MALLA de un circuito eléctrico es cero

 Ejemplo 1

¿En la figura Calcular la corriente I1 que entra al nodo y salen las corriente I2 = 20 A y la corriente I3 = 10 A?

Como datos Primera ley de Kirchhoff

se tiene:

I2 = 20 A. I1 - I2 - I3 = 0

I3 = 10 A I1 = I2 + I3

I1 = ? I1 = 20 + 10

I1 = 30 A
 Ejemplo 2
¿En el circuito eléctrico calcular el voltaje en la resistencia R2? si:

Vs = 100 V
V1 = Vr1= 50 v
V2 = Vr2 = 20 v
V3 = Vr3 = ?

Como datos Aplicando la

se tiene: segunda ley de
Kirchhoff
V = 100 V
Vs = V1 + V2 + V3
V1 = 50 V.
V3 = Vs - V1 - V2
V2 = 20 V
V3 = 100 – 50 - 20
V3 = ?
V3 = 30 V
GRACIAS
CONTENIDO

✓ Configuraciones de los circuitos eléctricos

✓ Circuito serie divisor de tensión
✓ Circuito paralelo divisor de corriente
CONFIGURACIONES DE LOS CIRCUITOS ELECTRICOS

Existen tres tipos de circuitos eléctricos según la configuración de

conexión de los dispositivos que lo componen:

✓ Circuito eléctrico en serie.

✓ Circuito eléctrico en paralelo.
✓ Circuito eléctrico mixto.
Circuito serie y divisor de tension
Es un circuito eléctrico provisto de un único camino para la corriente, que debe
alcanzar a todos los componentes conectados en la red de manera sucesiva, es
decir uno detrás de otro, conectando sus puntos de salida con el de entrada del
siguiente.

Los circuitos en serie suministran a los terminales la misma cantidad

de corriente.

Provee al circuito de una resistencia equivalente igual a la suma de las

resistencias de cada terminal conectado.
La resistencia equivalente es más alta que la mayor de ellas; esto
significa que a medida que añadimos resistencias, la resistencia
equivalente se incrementa.

Los circuitos en serie son útiles porque permiten la suma de voltaje.

Resistencia Equivalente

Resistencia equivalente.

Las resistencias conectadas en serie es igual a la suma de los valores de

cada una de ellas. Req. (resistencia total) = R1 + R2 + R3 + …+ Rn,
donde n es el número de resistencias en serie
Resistencia Equivalente Serie
Ejemplo:

Determinar la resistencia equivalente

Parámetros Eléctricos de un Circuito Serie
Ejemplo:

Determinar la resistencia equivalente, la corriente y la caída de tensión en

cada resistencia
Req = R1 + R3 VR1 = R1* I

Req = 10 + 15 VR1 = 10 * 0.2 5 = R1* I + R3 * I

Req = 25 ῼ VR1 = 2.0 V 5 = 2.0 + 3.0

5 V = 5.0 V
I = V / Req VR3 = R2* I COMPROBACIÓN

I = 5 / 25 VR3 = 15 * 0.2

I = 0.2 A VR3 = 3.0 V

Circuito Serie
Circuito Serie
Circuito Serie
Divisor De Tensión
Un divisor de voltaje es un circuito simple que reparte la tensión de una
fuente entre una o más resistencias conectadas en serie. Con sólo dos
resistencias en serie y un voltaje de entrada, se puede obtener un voltaje de
salida equivalente a una fracción del de entrada. Los divisores de voltaje
son uno de los circuitos más fundamentales.

El divisor de voltaje sea dibujado de distintas maneras, pero siempre debe

ser esencialmente el mismo circuito.
Ecuaciones del Divisor de Tensión
Divisor de Tensión

Ejemplo:

Determinar la caída de tensión en la resistencia R3

VR3 = ( R3 / R1 + R3) * 5

VR3 = ( 15 / 10 + 15 ) * 5

VR3 = ( 15 / 25 ) * 5

VR3 = ( 3 / 5 ) * 5

VR3 = 3.0 V
Circuito Paralelo y Divisor de Corriente
Un circuito en paralelo o conexión en paralelo, es una conexión de dispositivos
eléctricos ( bobinas, generadores, resistencias, condensadores, etc.) colocados de
manera tal que tanto los terminales de entrada, como sus terminales de salida,
coincidan entre sí.
Características de un Circuito Paralelo
El circuito en paralelo todas las resistencias tienen el mismo voltaje.

Este tipo de circuitos permiten reparar alguna conexión o dispositivo sin

que se vean afectados los demás.

La resistencia equivalente obtenida de esta manera es menor que la

sumatoria de las resistencias del circuito completo.

Mientras más resistencias, menor la resistencia equivalente.

La gran ventaja de los circuitos en paralelo es la independencia de cada

resistencia, cuya posible falla no altera en absoluto la diferencia de
potencial que hay en los extremos del circuito.
Circuito Paralelo

It
Resistencia Equivalente
Resistencia Equivalente
Resistencia Equivalente
Resistencia Equivalente
Circuito Paralelo

Ejemplo:

Determinar la resistencia equivalente, la corriente It, I1 e I2 del

circuito adjunto.
Divisor De Corriente

Un divisor de Corrientes es un circuito eléctrico que transforma una corriente de

entrada en otras 2 corrientes diferentes más pequeñas.

A una de las corrientes o intensidades se le suele llamar de salida(Is).

Al igual que un divisor de tensión convierte una tensión en otra más pequeña,
el divisor de corriente convierte una corriente en otra más pequeña.

El circuito para conseguir esto es un simple circuito de 2 resistencias en

paralelo como el que puedes ver en la figura siguiente:
Ejemplo de Divisor de Corriente

¿Calcular la corriente I1 e I2 del circuito adjunto y el voltaje en la

resistencia R1 y R2?
VR1 = R1 * I1 VR2 = R2 * I2

VR1 = 5000 * 4 VR2 = 20000 * 1

VR1 = 20000 V VR2 = 20000 V

Ejercicio Divisor de Corriente

¿Calcular la corriente I1 e I2 del circuito adjunto y el voltaje en

la resistencia R1 y R2?

I = 20 A

R1 = 5 ohm

R2 = 10 ohm
Divisor De Corriente Para N Ramas
Ejemplo de Divisor de Corriente para N Ramas
Circuito Mixto

Un Circuito Mixto es un circuito eléctrico que tiene una combinación de

elementos tanto en serie como en paralelos. Para la solución de estos
problemas se trata de resolver primero todos los elementos que se encuentran
en serie y en paralelo para finalmente reducir a la un circuito puro, bien sea en
serie o en paralelo.

Lógicamente estos circuitos tendrán más de dos resistencias, ya que si tuvieran 2

estarían en serie o en paralelo.
Circuito Mixto
Resistencia Equivalente
 CIRCUITOS
ELECTRICOS

EN

CORRIENTE CONTINUA
 CONFIGURACION DEL PUENTE DE WHEATSTONE

El puente de Wheatstone es un arreglo de cuatro resistencias

para determinar el valor de una resistencia desconocida.

El arreglo es compatible con señales de DC y AC para su

polarización de voltaje.

La configuración del puente se realiza con las resistencias

conectadas en dos conjuntos de dos resistencias.

Se toman dos nodos para polarizar el puente, y los otros dos

nodos para medir la diferencia de tensión.

El puente de Wheatstone fue aplicado por primera vez en 1832,

sin embargo, gracias a Charles Wheatsonte en 1843 fue que se
popularizo y se le dio el nombre que tiene actualmente.
FUNCIONAMIENTO DEL PUENTE WHEATSTONE
El Puente de Wheatstone tiene los siguientes componentes:
•Las resistencias R1 y R3 son resistencias de precisión,
•R2 es una resistencia variable calibrada,
•Rx es la resistencia bajo medición y
•G es un galvanómetro de gran sensibilidad.
Si variamos R2 hasta que el galvanómetro indique cero corriente, se cumplirá que:
Por lo general, la configuración con la que se representa este circuito es la mostrada en la adjunta, y la condición
de equilibrio del Puente, cuando la corriente por el galvanómetro es igual a cero, está dada por la expresión:
FACTORES DE LOS QUE DEPENDE LA EXACTITUD
DEL PUENTE DE WHEATSTONE

La exactitud y precisión con la que determinemos el valor de Rx de una resistencia con un puente de
Wheatstone dependen de los siguientes factores:

1.- De la exactitud y precisión de las otras tres resistencias que constituyen el puente.
Si Rx está dada por la expresión:

Rx = R1 . R2/ R3

El error relativo de Rx en función de los errores relativos de las resistencias está dada por la expresión:

DRx / Rx = DR1 / R1 + DR2 / R2 + DR3/R3

2.- De los valores de las resistencias de precisión R1 y R3. Cuanto menores sean los valores
nominales de dichas resistencias, mayores serán las corrientes en el circuito, y será más simple
detectar variaciones de las mismas.

3.- Del valor de la fuente E. Cuanto mayor sea dicho valor, mayores serán las corrientes en el circuito,
por lo que será más simple detectar variaciones en sus valores. Debido a las condiciones impuestas
sobre la batería y las resistencias, se tienen que realizar los diseños tomando en cuenta las
limitaciones de potencia de estas últimas.

4.- De la sensibilidad del galvanómetro. Cuanto mayor sea dicha sensibilidad se podrá apreciar mejor
la corriente ig, y por lo tanto se podrán ajustar las resistencias con más precisión para que la
corriente sea cero.
SENSIBILIDAD DEL PUENTE DE WHEATSTONE

La sensibilidad del puente de Wheatstone se define como el número de divisiones que deflecta
el galvanómetro cuando se produce una variación en la resistencia incógnita (Rx) o en la
resistencia de ajuste (R2).

La sensibilidad del puente viene dada por:

S p = Nº de divisiones / DR x

Para hallar experimentalmente la sensibilidad del puente se produce una variación de Rx, se
observa el número de divisiones que deflecta el galvanómetro y se calcula Sp aplicando la
fórmula anterior.
 DISEÑO DE UN PUENTE DE WHEATSTONE

Por lo general, cuando se va a diseñar un puente de Wheatstone se especifica para qué rango o rangos de
resistencias se quiere utilizar.
Por ejemplo, supongamos que queremos diseñar un puente de Wheatstone con la configuración de la
Figura para medir resistencias del orden de los Kohm.
 DISEÑO DE UN PUENTE DE WHEATSTONE
El potenciómetro Rp en serie con el galvanómetro tiene como función proteger a este dispositivo mientras realizamos los
primeros ajustes.

Al comenzar el proceso de medición colocamos este potenciómetro de forma que su resistencia sea máxima, y a medida
que nos vamos aproximando al valor real de la resistencia incógnita, lo vamos variando, hasta hacer que su resistencia sea
igual a cero.

Las resistencias R1 y R3 van a ser resistencias de precisión (tolerancia 1% o menor), y la resistencia variable R2 va a ser una
década de resistencias de valor máximo 100K por ejemplo, como la presentada en la Figura
 DISEÑO DE UN PUENTE DE WHEATSTONE
Como nos interesa hacer mediciones de resistencias del orden de 1 Kohm con la
mayor precisión posible, vamos a hacer corresponder los valores del selector A, a
pasos de 1 Kohm.
Esto significa que cuando Rx sea 1 Kohm, el selector A va a estar en la posición
1 y todos los demás en cero. Para lograr esto, en la siguiente expresión:

R x = (R 1 / R 3) ×R 2

la relación R1/R3 debe ser igual a 0,1. Podemos asignarle a estas resistencias los
valores que deseemos, con tal de que cumplan esta relación. Como vimos
anteriormente, es conveniente que estas resistencias tengan un valor nominal
bajo para maximizar la precisión del Puente. Vamos a asignar a la más pequeña
de las dos (R1) un valor de l0 ohm por ejemplo, lo cual significa que R3 = 100
ohm. La tolerancia de estas resistencias debe ser lo menor posible.
El valor de E debe ser lo más grande posible, tomando en cuenta que las
resistencias pueden disipar como máximo 1/2W y la década R2 hasta 1/4W.
Como peor caso, podemos considerar la conexión directa de la resistencia de
10 W a la fuente E

Para que dicha resistencia disipe menos de 1/2W en estas condiciones, la

fuente no debe superar los 2,24 V.
En condiciones normales de operación, el voltaje aplicado a dicha resistencia
será una fracción del voltaje de la fuente, y por lo tanto su disipación de
potencia será mucho menor
 CONFIGURACIONES DE FUENTES

Fuente de tensión ideal

Una fuente de tensión es un elemento activo que es capaz de entregar

energía, en forma de una diferencia de potencial o voltaje constante
entre sus extremos y se resistencia interna es cero ohm.
 FUENTE DE CORRIENTE IDEAL

Una fuente de corriente ideal es la que nos suministra una intensidad constante
.
independientemente del valor de la tensión en sus borne.
Fuentes de tensión en serie
Fuentes de corriente en paralelo
FORMA CORRETA DE CONEXIÓN
ES POSIBLE ESTA CONEXIÓN SÍ LAS FUENTES SON IGUALES
FUENTE DE TENSIÓN REAL

Una fuente de tensión real estará constituida, por una

fuente de tensión ideal conectada en serie con una
resistencia interna.

FUENTE DE CORRIENTE REAL

Una fuente de corriente real estará constituida, por

una fuente de corriente ideal con una resistencia
interna conectada en paralelo.
 Conversión de una fuente de tensión a una fuente de corriente.

Para transformar una fuente practica de voltaje en una fuente

practica de corriente se calcula la corriente de la fuente ideal
como:
𝑉𝑠
𝐼𝑠 =
𝑅𝑠

Para esto se conecta la fuente de corriente en paralelo con una

resistencia Rs.
GRACIAS
 Conceptos básicos en corriente continua, Leyes
eléctricas fundamentales

Video
Fuentes de tensión y corriente
Imagen
docente
✓ Fuente de tensión
✓ Fuente de corriente
Fuente de tensión

¿Qué es una fuente de tensión real?

Una fuente de tensión real estará
constituida, por una fuente de
tensión ideal conectada en serie
con una resistencia interna.

es.wikipedia.org
Fuente de corriente

¿Qué es una fuente de corriente ideal?

Es la que nos suministra una

intensidad constante independien-
temente del valor de la tensión en
sus bornes.
Fuente de corriente

¿Qué es una fuente de corriente real?

Una fuente de corriente real estará

constituida, por una fuente de
corriente ideal con una resistencia
interna conectada en paralelo.

es.wikipedia.org
Utilice este modelo
para colocar
definiciones
CONVERSION DE UNA FUENTE DE TENSION
A FUENTE DE CORRIENTE

analisisdecircuitos1.files.wordpress.com
Utilice este modelo
para colocar
definiciones CONVERSION DE UNA FUENTE DE CORRIENTE A
FUENTE DE TENSION

analisisdecircuitos1.files.wordpress.com
Teorema de Thevenin y
Norton
• Teorema de Thevenin
• Teorema de Norton
• Aplicaciones
Utilice este modelo
para colocar
definiciones Teorema de Thevenin

¿Qué es el teorema de Thevenin?

Es un método que nos permite
simplificar una red de circuitos a
una fuente de voltaje Thevenin y
una resistencia Thevenin.
Utilice este modelo
para colocar Aplicaciones
definiciones
Determinar el circuito equivalente Thevenin

personales.unican.es
Aplicaciones

Hallar la resistencia thevenin, que será la resistencia

equivalente cuando se colocan en corto circuito las fuentes de
tensión, y se desconectan las fuentes de corriente.

personales.unican.es
Aplicaciones
Calculamos la tensión Thevenin, regresando todas las fuentes a
su estado inicial.

personales.unican.es

Tomar en cuenta que la corriente en la ultima resistencia será cero, al ser

un circuito abierto.
Aplicaciones
Resolviendo

personales.unican.es

personales.unican.es
Aplicaciones
Respuesta

personales.unican.es
Utilice este modelo
para colocar
definiciones Teorema de Norton

¿Qué es el teorema de Norton?

Es un método que nos permite
simplificar una red de circuitos a
una fuente de corriente Norton
paralela a una resistencia.

(Resistencia que es equivalente a la

resistencia Thevenin).
Utilice este modelo
para colocar Aplicaciones
definiciones

Calcular el circuito equivalente Norton

Aplicaciones

commons.wikimedia.org

Rtv =
Aplicaciones
Aplicaciones

Respuesta:

commons.wikimedia.org
