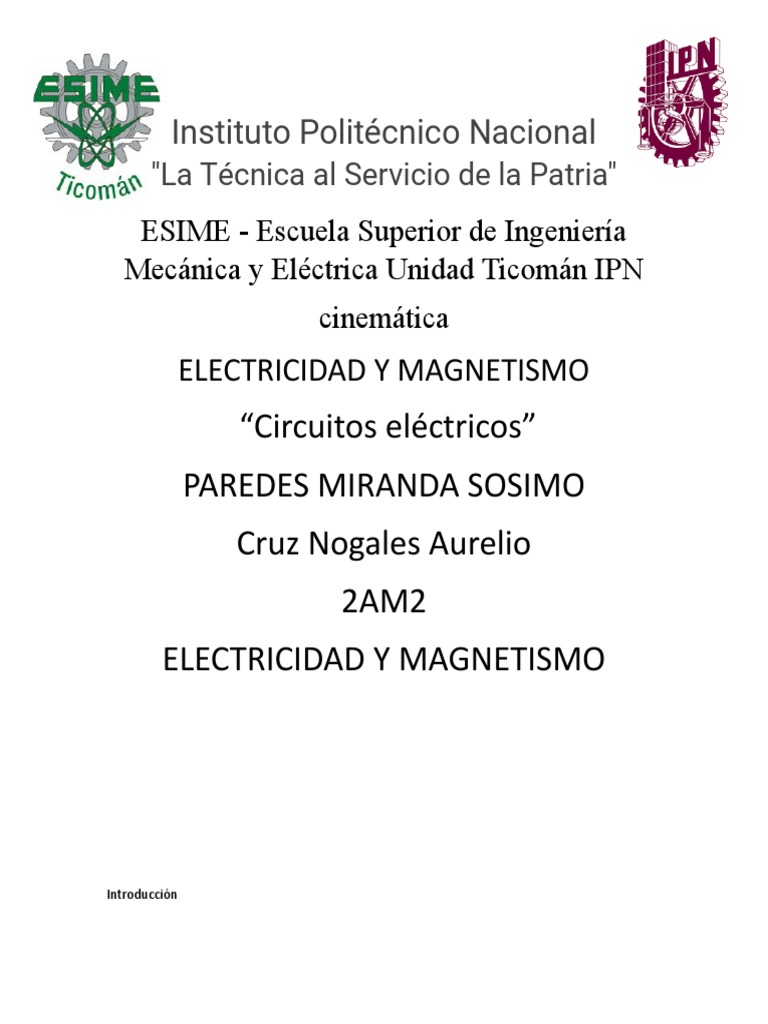

Instituto Politécnico Nacional

"La Técnica al Servicio de la Patria"

ESIME - Escuela Superior de Ingeniería
Mecánica y Eléctrica Unidad Ticomán IPN
cinemática
ELECTRICIDAD Y MAGNETISMO
“Circuitos eléctricos”
PAREDES MIRANDA SOSIMO
Cruz Nogales Aurelio
2AM2
ELECTRICIDAD Y MAGNETISMO

Introducción
Un circuito eléctrico es un sistema de componentes eléctricos interconectados que permiten el
flujo de corriente eléctrica. Los componentes principales de un circuito eléctrico son la fuente de
energía, los conductores, los dispositivos de control y la carga.

La resistencia eléctrica es una propiedad de los materiales que se opone al flujo de corriente
eléctrica. La unidad de medida de la resistencia es el ohmio y se representa con la letra griega
omega (Ω).

El voltaje, también conocido como diferencia de potencial, es la fuerza electromotriz que impulsa
la corriente eléctrica a través de un circuito. La unidad de medida del voltaje es el voltio (V).

La intensidad eléctrica, también conocida como corriente eléctrica, es la cantidad de carga

eléctrica que fluye a través de un circuito por unidad de tiempo. La unidad de medida de la
intensidad es el amperio (A).

Un multímetro es una herramienta de medición que se utiliza para medir la resistencia, el voltaje y
la intensidad en un circuito eléctrico.

Los conductores son materiales que permiten el flujo de corriente eléctrica a través de ellos con
facilidad, mientras que los aislantes son materiales que impiden el flujo de corriente eléctrica. En
los circuitos eléctricos, se utilizan conductores para conectar los componentes del circuito y
permitir el flujo de corriente eléctrica.

Desarrollo.

Los circuitos eléctricos son un conjunto de elementos eléctricos interconectados que permiten el
flujo de corriente eléctrica. Los elementos eléctricos básicos que se utilizan en los circuitos
eléctricos incluyen fuentes de alimentación, resistencias, capacitores, inductores y dispositivos
semiconductores.

Los circuitos eléctricos se pueden clasificar en diferentes tipos en función de su complejidad y

aplicación, como circuitos simples de corriente continua (CC) y circuitos complejos de corriente
alterna (CA). Los circuitos eléctricos también se pueden dividir en dos categorías principales: los
circuitos en serie y los circuitos en paralelo.

En un circuito en serie, los elementos están conectados uno tras otro, de modo que la corriente
que fluye a través de cada elemento es la misma. En un circuito en paralelo, los elementos están
conectados de tal manera que la corriente se divide entre ellos.

El análisis y diseño de circuitos eléctricos es una parte fundamental de la ingeniería eléctrica y

electrónica. Para ello, se utilizan diferentes técnicas, como la ley de Ohm, las leyes de Kirchhoff y
los teoremas de circuitos, entre otros. Los circuitos eléctricos se pueden simular y analizar
utilizando software de simulación de circuitos como SPICE o Proteus.

La resistencia es uno de los componentes básicos de los circuitos eléctricos y su presencia tiene un
gran impacto en su comportamiento. La resistencia se mide en ohmios y se representa con el
símbolo "R". Su función es oponerse al flujo de corriente eléctrica en un circuito, convirtiendo
parte de la energía eléctrica en calor.
La resistencia afecta al flujo de corriente eléctrica a través del circuito. Cuanto mayor es la
resistencia, menor será el flujo de corriente en el circuito, ya que una mayor cantidad de energía
eléctrica se convierte en calor en la resistencia. Por otro lado, cuanto menor sea la resistencia,
mayor será el flujo de corriente en el circuito, ya que menos energía eléctrica se disipa en forma de
calor en la resistencia.

La resistencia también influye en la caída de voltaje en un circuito. La ley de Ohm establece que la
caída de voltaje en un circuito es igual al producto de la corriente y la resistencia. Por lo tanto,
cuanto mayor sea la resistencia, mayor será la caída de voltaje en el circuito para una corriente
dada.

El uso de resistencias en un circuito también permite controlar la corriente y la potencia que fluye
a través de este. Las resistencias se utilizan en una amplia variedad de aplicaciones, desde limitar la
corriente en LED hasta ajustar el volumen en un sistema de audio. En resumen, la resistencia es un
componente clave en los circuitos eléctricos y su presencia e importancia no se pueden
subestimar.

El multímetro es una herramienta esencial para cualquier persona que trabaje en circuitos
eléctricos, ya que permite medir voltajes, corrientes y resistencias en un circuito de manera precisa
y eficiente. El multímetro es un instrumento de medición eléctrica que combina varias funciones
en una sola herramienta.
Existen diferentes tipos de multímetros, pero los más comunes son los multímetros digitales, que utilizan
pantallas LCD para mostrar los valores medidos. Los multímetros también pueden tener diferentes rangos de
medición y funciones adicionales, como la capacidad de medir la continuidad de un circuito, la capacitancia,
la frecuencia y la temperatura.

Para utilizar un multímetro en un circuito eléctrico, primero se debe conectar el multímetro en la posición
correcta, ya sea para medir el voltaje, la corriente o la resistencia. A continuación, se debe conectar el
multímetro en paralelo o en serie con el elemento que se desea medir. Es importante asegurarse de que el
multímetro tenga el rango de medición adecuado para el elemento que se está midiendo para evitar daños
en el instrumento.

Los multímetros también pueden ser utilizados para solucionar problemas en un circuito, ya que permiten
identificar componentes defectuosos o averías en el circuito. Por ejemplo, si se está midiendo la corriente en
un circuito y se observa que la corriente es más alta de lo esperado, puede indicar que hay un componente
en cortocircuito.

En resumen, el multímetro es una herramienta valiosa para cualquier persona que trabaje en circuitos
eléctricos, ya que permite medir voltajes, corrientes y resistencias con precisión y eficiencia. Su uso
adecuado puede ayudar a solucionar problemas en el circuito y garantizar un funcionamiento seguro y
eficiente del mismo.

La resistencia eléctrica se puede calcular utilizando la ley de Ohm, que establece que la resistencia eléctrica
es igual a la relación entre la diferencia de potencial (voltaje) y la corriente que fluye a través de un
elemento.
La fórmula matemática para calcular la resistencia eléctrica es:

R=V/I

Donde:

R es la resistencia eléctrica en ohmios (Ω).

V es la diferencia de potencial (voltaje) en voltios (V).

I es la corriente eléctrica en amperios (A).

Para calcular la resistencia eléctrica de un elemento, se debe medir la diferencia de potencial

(voltaje) y la corriente que fluye a través del elemento utilizando un multímetro. A continuación, se
puede utilizar la fórmula anterior para calcular la resistencia eléctrica.

Es importante tener en cuenta que la resistencia eléctrica de algunos elementos puede variar con
la temperatura y otros factores, como la frecuencia de la corriente eléctrica en el circuito. Por lo
tanto, es recomendable realizar mediciones y cálculos precisos en las condiciones específicas del
circuito.

para calcular la resistencia, voltaje e intensidad en un circuito mixto, se pueden seguir los
siguientes pasos:

Identificar los elementos del circuito: Es importante identificar todos los elementos del circuito,
incluyendo las fuentes de energía, los conductores, los dispositivos de control y la carga.

Analizar el circuito: Se debe analizar el circuito y determinar cómo están conectados los elementos.
Un circuito mixto es aquel que tiene elementos conectados en serie y en paralelo.

Calcular la resistencia total: Para calcular la resistencia total de un circuito mixto, se debe utilizar la
fórmula de la resistencia equivalente. Para elementos conectados en serie, la resistencia
equivalente es la suma de las resistencias individuales. Para elementos conectados en paralelo, la
resistencia equivalente es el inverso de la suma de los inversos de las resistencias individuales. Una
vez que se han calculado las resistencias equivalentes de las secciones en serie y en paralelo, se
pueden sumar para obtener la resistencia total del circuito.

Calcular el voltaje total: El voltaje total en un circuito mixto se mantiene constante en todo el
circuito. Para calcular el voltaje total, se puede medir el voltaje en cualquier punto del circuito.
Calcular la intensidad total: La intensidad total en un circuito mixto se puede calcular utilizando la
ley de Ohm. La ley de Ohm establece que la intensidad es igual al voltaje dividido por la resistencia.
Por lo tanto, la intensidad total es igual al voltaje total dividido por la resistencia total.

Calcular las caídas de voltaje y las intensidades parciales: Una vez que se han calculado la
resistencia total, el voltaje y la intensidad totales, se pueden calcular las caídas de voltaje y las
intensidades parciales en las secciones del circuito. Para calcular la caída de voltaje y la intensidad
en cada sección del circuito, se pueden utilizar las fórmulas de la ley de Ohm y la ley de Kirchhoff.

En resumen, para calcular resistencia, voltaje e intensidad en un circuito mixto, se debe identificar
los elementos del circuito, calcular la resistencia total, el voltaje y la intensidad totales, y luego
calcular las caídas de voltaje y las intensidades parciales en las secciones del circuito utilizando las
leyes de Ohm y Kirchhoff.
