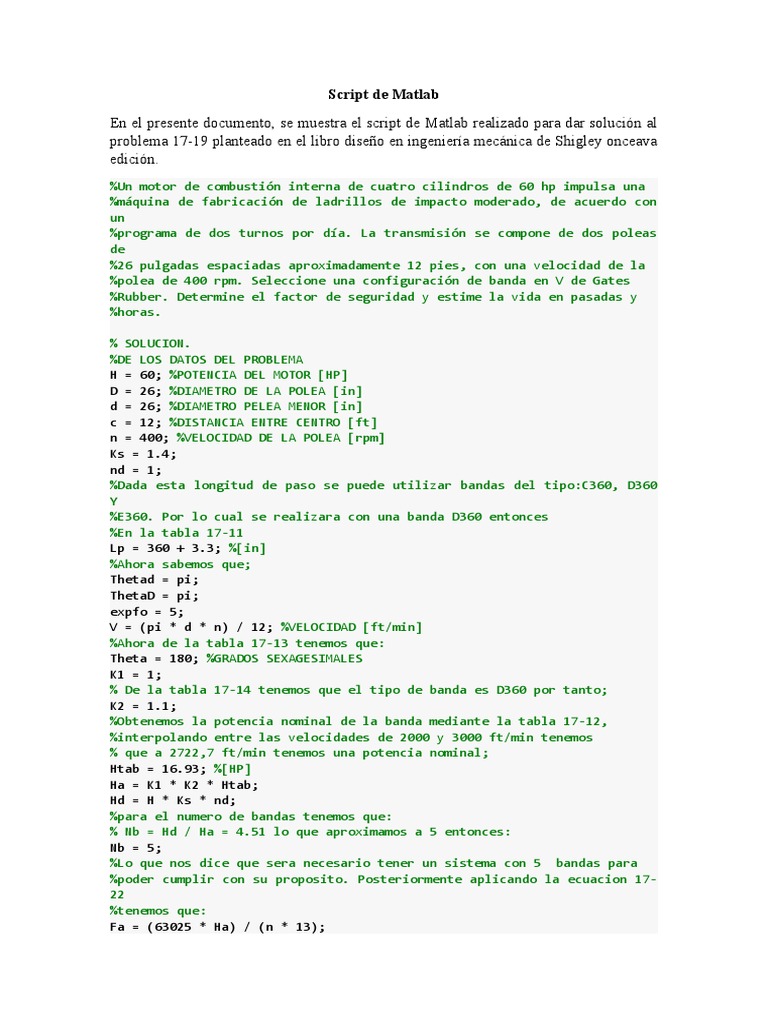

Script de Matlab

En el presente documento, se muestra el script de Matlab realizado para dar solución al

problema 17-19 planteado en el libro diseño en ingeniería mecánica de Shigley onceava
edición.
%Un motor de combustión interna de cuatro cilindros de 60 hp impulsa una
%máquina de fabricación de ladrillos de impacto moderado, de acuerdo con
un
%programa de dos turnos por día. La transmisión se compone de dos poleas
de
%26 pulgadas espaciadas aproximadamente 12 pies, con una velocidad de la
%polea de 400 rpm. Seleccione una configuración de banda en V de Gates
%Rubber. Determine el factor de seguridad y estime la vida en pasadas y
%horas.

% SOLUCION.
%DE LOS DATOS DEL PROBLEMA
H = 60; %POTENCIA DEL MOTOR [HP]
D = 26; %DIAMETRO DE LA POLEA [in]
d = 26; %DIAMETRO PELEA MENOR [in]
c = 12; %DISTANCIA ENTRE CENTRO [ft]
n = 400; %VELOCIDAD DE LA POLEA [rpm]
Ks = 1.4;
nd = 1;
%Dada esta longitud de paso se puede utilizar bandas del tipo:C360, D360
Y
%E360. Por lo cual se realizara con una banda D360 entonces
%En la tabla 17-11
Lp = 360 + 3.3; %[in]
%Ahora sabemos que;
Thetad = pi;
ThetaD = pi;
expfo = 5;
V = (pi * d * n) / 12; %VELOCIDAD [ft/min]
%Ahora de la tabla 17-13 tenemos que:
Theta = 180; %GRADOS SEXAGESIMALES
K1 = 1;
% De la tabla 17-14 tenemos que el tipo de banda es D360 por tanto;
K2 = 1.1;
%Obtenemos la potencia nominal de la banda mediante la tabla 17-12,
%interpolando entre las velocidades de 2000 y 3000 ft/min tenemos
% que a 2722,7 ft/min tenemos una potencia nominal;
Htab = 16.93; %[HP]
Ha = K1 * K2 * Htab;
Hd = H * Ks * nd;
%para el numero de bandas tenemos que:
% Nb = Hd / Ha = 4.51 lo que aproximamos a 5 entonces:
Nb = 5;
%Lo que nos dice que sera necesario tener un sistema con 5 bandas para
%poder cumplir con su proposito. Posteriormente aplicando la ecuacion 17-
22
%tenemos que:
Fa = (63025 * Ha) / (n * 13);
Ta = (Fa * d) / 2;
%Ahora aplicando la ecuacion 17-21 de la tension centrifuga tenemos que:

Kc = 3.489; %de la tabla 17-16

Fc = Kc*(V/1000)^(2);
%Ahora con la friccion tenemos la ecuacion 17-9 donde:
Fi = (Ta / d) * ((expfo +1)/(expfo - 1));
%Con la ecuacion 17-10:
F1 = Fc + (Fi*((expfo*2)/(expfo + 1)));
F2 = F1 - Fa
nfs = (Ha * Nb) / Hd;
%De la tabla 17-16
Kb = 5680;
T1 = F1 + (Kb / d); T2 = T1;
%De la ecuacion 17-27
%Donde k y b se toman de la tabla 17-17 para una banda D
K = 4208;
b = 11.105;
Np = (((K / T1)^(-b)) + ((K / T2)^(-b)))^(-1);
%COMO Np > 10^9 entonces se toma a NP NP = 10^(9);
%De la ecuacion 17-28
t = (Np * Lp) / (720 * V);
