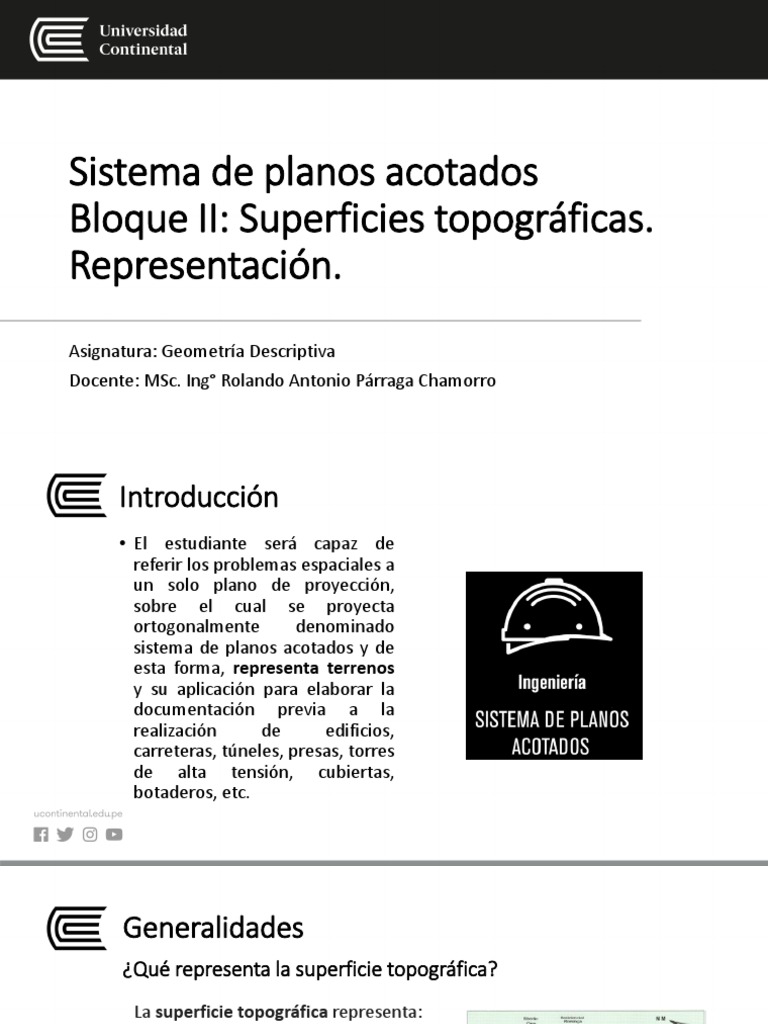

Sistema de planos acotados
Bloque II: Superficies topográficas.
Representación.
Asignatura: Geometría Descriptiva
Docente: MSc. Ing° Rolando Antonio Párraga Chamorro
Introducción
• El estudiante será capaz de
referir los problemas espaciales a
un solo plano de proyección,
sobre el cual se proyecta
ortogonalmente denominado
sistema de planos acotados y de
esta forma, representa terrenos
y su aplicación para elaborar la
documentación previa a la
realización de edificios,
carreteras, túneles, presas, torres
de alta tensión, cubiertas,
botaderos, etc.
Generalidades
¿Qué representa la superficie topográfica?
La superficie topográfica representa:
• Perfil longitudinal
• Plano topográfico
• Vista en perspectiva
• Plano de relieves
¿Para qué sirve la superficie topográfica?
• Sirve para representar terrenos y su aplicación es básica en el campo de la
ingeniería, arquitectura y derecho.
Sistema acotado: Superficies topográficas
Una superficie topográfica es la que envuelve a la parte sólida de la tierra.
El sistema acotado es el utilizado, casi exclusivamente, para representar la superficie
terrestre porque permite hallar con facilidad las alturas y pendientes en cada punto de la
superficie y proporciona imágenes claras e intuitivas de la forma y accidentes del terreno.
Representación de un terreno mediante curvas de nivel
Sistema acotado: Equidistancia
Distancia vertical o desnivel entra cada dos planos horizontales de corte, es decir, entre
cada dos curvas de nivel consecutivas.
Plano vertical y horizontal de proyección
Sistema acotado: Curvas de nivel
Para facilitar la lectura de los planos, todas las curvas de nivel se dibujan con trazo fino y
cada cuatro o cinco curvas, se dibuja una con trazo más grueso.
Curvas de nivel de un terreno
Sistema acotado: Línea de máxima pendiente
La máxima pendiente del terreno se determina según la línea más corta que une al punto
con las curvas más cercanas.
Recta AB es la Línea de máxima pendiente
Sistema acotado: Perfil de terrenos
La sección producida en un terreno por un plano vertical (o una superficie cilíndrica de
generatrices verticales) se llama perfil del terreno.
En el siguiente trazado se
trata de obtener el perfil
del terreno por el plano
definido por AB.
De la teoría a la práctica
• Representación de la superficie
terrestre
Dado que la superficie terrestre
es irregular, se supone
seccionada en una serie de
planos horizontals equidistantes,
que producen intersecciones,
llamadas curvas de nivel. Estas
están debidamente acotadas.
De la teoría a la práctica
• Curvas de nivel:
Para el modelamiento de
un terreno.
De la teoría a la práctica
Perfiles mineros:
* Barrenos
• Ubicación coordenadas UTM
• Orientación
• Profundidad
• Estratigrafía
De la teoría a la práctica
• Topografía jurídica:
Planos para juicios,
regularización,
avalúos, compra
venta de terrenos y
subdivisions.
De la teoría a la práctica
• Lixiviación de minerales:
Para calcular volúmenes de
mineral en el patio de
minerales – Pile Stock.
Calcular superficies o areas
de regadios de lixiviante.
De la teoría a la práctica
• Explanaciones:
