COMUNICACION DIGITAL AVANZADA

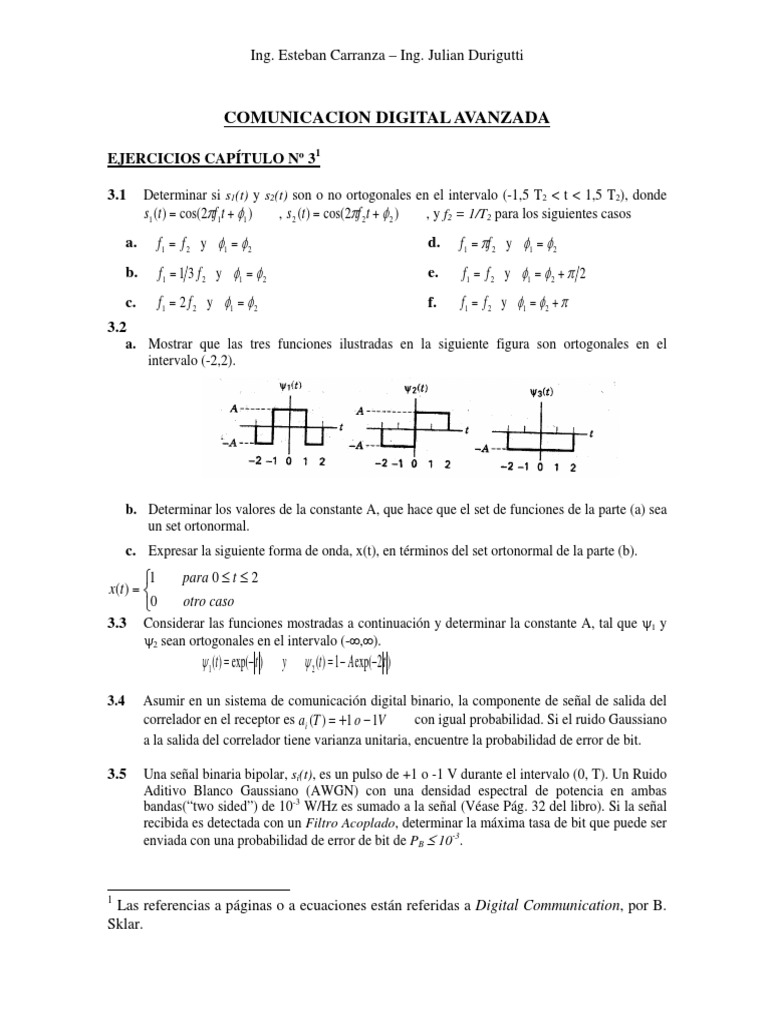

EJERCICIOS CAPÍTULO Nº 31

3.1 Determinar si s1(t) y s2(t) son o no ortogonales en el intervalo (-1,5 T2 < t < 1,5 T2), donde
s1 (t ) = cos(2πf1t + φ1 ) , s 2 (t ) = cos(2πf 2 t + φ 2 ) , y f2 = 1/T2 para los siguientes casos

a. f 1 = f 2 y φ1 = φ 2 d. f1 = πf 2 y φ1 = φ 2
b. f 1 = 1 3 f 2 y φ1 = φ 2 e. f 1 = f 2 y φ1 = φ 2 + π 2
c. f 1 = 2 f 2 y φ1 = φ 2 f. f 1 = f 2 y φ1 = φ 2 + π
3.2
a. Mostrar que las tres funciones ilustradas en la siguiente figura son ortogonales en el
intervalo (-2,2).

b. Determinar los valores de la constante A, que hace que el set de funciones de la parte (a) sea
un set ortonormal.
c. Expresar la siguiente forma de onda, x(t), en términos del set ortonormal de la parte (b).
1 para 0 ≤ t ≤ 2
x(t ) = 
0 otro caso
3.3 Considerar las funciones mostradas a continuación y determinar la constante A, tal que ψ1 y
ψ2 sean ortogonales en el intervalo (-∞,∞).
ψ 1 (t ) = exp(− t ) y ψ 2 (t ) = 1 − A exp(−2 t )

3.4 Asumir en un sistema de comunicación digital binario, la componente de señal de salida del
correlador en el receptor es ai (T ) = +1 o − 1V con igual probabilidad. Si el ruido Gaussiano
a la salida del correlador tiene varianza unitaria, encuentre la probabilidad de error de bit.

3.5 Una señal binaria bipolar, si(t), es un pulso de +1 o -1 V durante el intervalo (0, T). Un Ruido
Aditivo Blanco Gaussiano (AWGN) con una densidad espectral de potencia en ambas
bandas(“two sided”) de 10-3 W/Hz es sumado a la señal (Véase Pág. 32 del libro). Si la señal
recibida es detectada con un Filtro Acoplado, determinar la máxima tasa de bit que puede ser
enviada con una probabilidad de error de bit de PB ≤ 10-3.

1
Las referencias a páginas o a ecuaciones están referidas a Digital Communication, por B.
Sklar.
 Ing. Esteban Carranza – Ing. Julian Durigutti

3.6 Señales de pulso bipolar, si(t) (i = 1, 2), de amplitud ±1 V son recibidas en presencia
de AWGN que tiene una varianza de 0,1 V2. Determinar el límite de decisión óptimo
(mínima probabilidad de error), γo, para una detección con filtro acoplado si las
probabilidades a priori son:
a. P( s1 ) = 0,5 d. Explicar los efectos de las
probabilidades a priori sobre los
b. P( s1 ) = 0,7 valores de γo.(Ayuda: Vea Ec. (B.10 a
B.12 del Apéndice B del Digital
c. P( s1 ) = 0,2
Communication, por B. Sklar))

3.7 Un sistema de comunicación digital binario transmite señales si(t) (i = 1, 2). El test estadístico del
receptor es z (T ) = a i + no , donde la componente de la señal ai es a1=+1 o a2=-1 y la componente del
ruido no está distribuida uniformemente, teniendo una función de densidad de probabilidad condicional
p(z!si) dada por
 1 para − 0,2 ≤ z ≤ 1,8  1 para − 1,8 ≤ z ≤ 0,2
p( z s1 ) =  2 y p( z s 2 ) =  2
0 otro caso 0 otro caso
Hallar la probabilidad de error de bit, PB, para el caso de señales equiprobables y el uso de un
detector con umbral de decisión óptimo.
3.8
a. ¿Cuál es el mínimo ancho de banda teórico necesario para un sistema (banda base) con
una tasa de 10 Mbits/seg, usando una señal PAM de 16 niveles sin ISI?.
b. ¿Cuán amplio puede ser el factor de Roll-off del filtro, si el ancho de banda permitido del
sistema es 1.375 MHz?.

3.9 Una señal de voz (entre los 300 Hz y los 3300 Hz) es digitalizada tal que la distorsión de
cuantización es ≤ ± 0.1% de pico a pico del voltaje de la señal. Asumir una tasa de muestreo
de 8000 muestras/seg y una forma de onda PAM multinivel con M=32 niveles. Encontrar el
mínimo ancho de banda teórico del sistema que evite el ISI.

3.10 Una tasa de datos de 9600 bits/s son transmitidos usando modulación PAM 8-areas, usando
en el transmisor un sistema de coseno alzado, característico del filtro Roll-off. El sistema
tiene una respuesta en frecuencia de salida de 2.4 kHz
a. ¿Cuál es la tasa de símbolos?. b. ¿Cuál es el factor de Roll-off del filtro?.
3.11 Una señal de voz en el rango de 300-3300 Hz es muestreada a 8000 muestras/seg. Se deberán
trasmitir esas muestras directamente como pulsos PAM o convertir cada muestra a un
formato PCM y usar formas de ondas binarias PCM para transmitir.
a. ¿Cuál es el mínimo ancho de banda requerido en el sistema para la detección de PAM sin
ISI y con un filtro de característica de Roll-off de r=1?
b. Usando la misma característica del filtro Roll-off, cuál es el mínimo ancho de banda
requerido para la detección de forma de onda binarias PCM, si las muestras son
cuantizadas a 8 niveles?.
c. Repetir el inciso (b) usando una cuantización de 128 niveles.

3.12 Una señal analógica es formateada en PCM y transmitida usando formas de ondas binarias,
sobre un canal que tiene un ancho de banda limitado en 100 KHz. Asumir que 32 niveles de
 Ing. Esteban Carranza – Ing. Julian Durigutti

cuantización son usados y que la función de transferencia equivalente es de tipo de coseno

alzado con roll-off r = 0,6.
a. Hallar la máxima tasa de bit que puede ser usada por este sistema sin introducir ISI.
b. Hallar el máximo ancho de banda de la señal analógica original que puede ser acomodada
dentro de estos parámetros.
c. Repetir el apartado (a) y (b) para la transmisión de formas de ondas PAM 8-arias.

3.13 Asumir que los pulsos binarios equiprobables RZ son detectados coherentemente sobre un
canal Gaussiano con N0= 10-8 W/Hz. Asumir que la sincronización es perfecta y que los
pulsos recibidos tienen una amplitud de 100 mV. Si se especifica la probabilidad de error de
bit en PB = 10-3, determinar la tasa de datos que puede ser transmitida utilizando este sistema.

3.14 Considerar que pulsos binarios sin retorno a cero (NRZ) son trasmitido a lo largo de un cable
que atenúa la potencia de la señal 3 dB (de transmisor a receptor). Los pulsos son
coherentemente detectados en el receptor, y la tasa de datos es 56 kbit/s. Asumir AWGN con
N0= 10-6 W/Hz. ¿Cuál es la mínima cantidad de potencia necesaria para transmitir y mantener
una probabilidad de error de bit en el orden de PB= 10-3?.

3.15 Demostrar que el mínimo ancho de banda de Niquist para una secuencia binaria aleatoria
enviada con pulsos bipolares ideales es el mismo que el ancho de banda de ruido equivalente.
(Sugerencia: la densidad espectral de potencia para una secuencia bipolar aleatoria esta dada
2
 sin πfT 
por la siguiente ecuación G X ( f ) = T   = T*sinc2(f*T), y el ancho de banda
 πfT 
equivalente de ruido está definido como W N = Px G x ( f c ) donde Px es la potencia total de la
señal sobre todas las frecuencias y Gx(fc) es el valor de Gx(fc) en el centro de la banda.)

3.16 Considere la secuencia modulada PAM 4-aria con los símbolos de mensaje [+1 +1 -1 +3 +1
+3], donde los miembros del alfabeto son : [±1, ±3]. Los pulsos han sido formados con un
filtro raíz de coseno alzado tal que el tiempo soportado de cada pulso filtrado es de 6
símbolos, y la secuencia transmitida es una forma de onda analógica mostrada en la siguiente
figura. Note que la forma de onda aparece distorsionada debido a que el filtro introduce ISI.
Mostrar cómo un banco de N correladores puede ser implementado para la demodulación de
la secuencia de pulsos recibidos, r(t), por medio de un filtro acoplado, donde N corresponde
al numero de símbolos en el tiempo de soporte del pulso. (Sugerencia: para el banco de
correladores, usar señales de referencia de la forma s1 (t − kT ) , donde k=0,…..,5 y T es el
tiempo de símbolo).
 Ing. Esteban Carranza – Ing. Julian Durigutti

3.17 Una respuesta al impulso deseada de un sistema de comunicación es el impulso ideal,

h(t)=δ(t), donde δ(t) es la función impulso. Asumir que el canal introduce ISI tal que la
respuesta al impulso viene dada h(t)= δ(t)+α δ(t-T), donde α<1, y T es el tiempo de símbolo.
Derive una expresión para la respuesta al impulso de un filtro forzado a cero que ecualizara
los efectos de ISI. Demostrar que este filtro suprime el ISI. Si el resultado de la supresión es
estimado inadecuadamente, ¿cómo puede el filtro diseñado ser modificado para incrementar
la supresión de ISI adicional?

3.18 El resultado de la transmisión de un pulso simple es una secuencia de muestras, con valores
0.1, 0.3, -0.2, 1, 0.4, -0.1, 0.1 donde la muestra de más a la izquierda es la primera
transmitida. El valor 1 corresponde al lóbulo principal del puso, las otras entradas son
muestras adyacentes. Diseñar un ecualizador transversal de 3 etapas que fuerce al ISI a ser
cero en los puntos de muestreos a cada lado de la muestra correspondiente al lóbulo principal.
Calcule los valores de los pulsos de salida ecualizados a tiempos k= 0, ±1, ±2, ±3. Después
de la ecualización, ¿cuál es la muestra de mayor magnitud que contribuye al ISI, y cuál es la
suma de todas las magnitudes del ISI?.

3.19 Repetir el problema 3.18 para el caso de un canal con respuesta al impulso descripta por las
siguientes muestras recibidas : 0.01, 0.02, -0.03, 0.1, 1.0, 0.2, -0.1, 0.05, 0.02. Use una
computadora para hallar los pesos de un ecualizador transversal de nueve etapas con el
criterio de Mínimo Error Cuadrático (MSE). Calcule el valor de los pulsos de salida
ecualizados para los tiempos k = 0, ±1, …,±8. Luego de la ecualización ¿cuál es la muestra
de mayor magnitud que contribuye al ISI, y cuál es la suma de todas las magnitudes de ISI?.

3.20 En el capítulo 3 de Digital Communication por B. Sklar se dio énfasis a que los dispositivos
de procesamiento de señal, como los multiplicadores y los integradores, típicamente trabajan
con señales en unidades de volts. Por esto, las funciones de transferencia de cada procesador
debe acomodar esas unidades. Dibuje un diagrama de bloques de un producto-integrador
mostrando las unidades de la señal en cada uno de los cables y la función de transferencia de
dispositivo en cada bloque. (Ayuda: Ver sección 3.2.5.1 de Digital Communication por B.
Sklar)

EJERCICIO ADICIONAL

3.21 Dada la señal binaria bipolar (amplitud ±1 [V]) se le suma un ruido gaussiano blanco que
tiene una densidad espectral de potencia para ambos lados de 10-5 W/Hz. Si la señal recibida
 Ing. Esteban Carranza – Ing. Julian Durigutti

es detectada con un filtro acoplado, determine la máxima tasa de bit que puede ser recibida
con una probabilidad de error de bit de PB≤10-3.
