COMUNICION DIGITAL AVANZADA

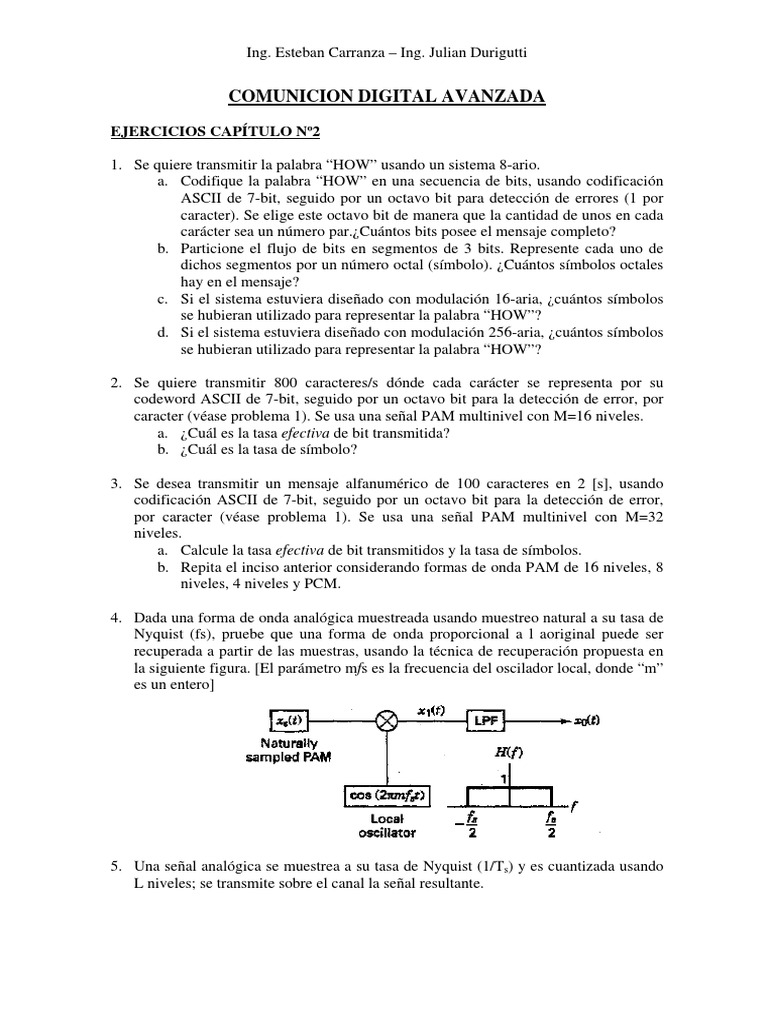

EJERCICIOS CAPÍTULO Nº2

1. Se quiere transmitir la palabra “HOW” usando un sistema 8-ario.

a. Codifique la palabra “HOW” en una secuencia de bits, usando codificación
ASCII de 7-bit, seguido por un octavo bit para detección de errores (1 por
caracter). Se elige este octavo bit de manera que la cantidad de unos en cada
carácter sea un número par.¿Cuántos bits posee el mensaje completo?
b. Particione el flujo de bits en segmentos de 3 bits. Represente cada uno de
dichos segmentos por un número octal (símbolo). ¿Cuántos símbolos octales
hay en el mensaje?
c. Si el sistema estuviera diseñado con modulación 16-aria, ¿cuántos símbolos
se hubieran utilizado para representar la palabra “HOW”?
d. Si el sistema estuviera diseñado con modulación 256-aria, ¿cuántos símbolos
se hubieran utilizado para representar la palabra “HOW”?

2. Se quiere transmitir 800 caracteres/s dónde cada carácter se representa por su

codeword ASCII de 7-bit, seguido por un octavo bit para la detección de error, por
caracter (véase problema 1). Se usa una señal PAM multinivel con M=16 niveles.
a. ¿Cuál es la tasa efectiva de bit transmitida?
b. ¿Cuál es la tasa de símbolo?

3. Se desea transmitir un mensaje alfanumérico de 100 caracteres en 2 [s], usando

codificación ASCII de 7-bit, seguido por un octavo bit para la detección de error,
por caracter (véase problema 1). Se usa una señal PAM multinivel con M=32
niveles.
a. Calcule la tasa efectiva de bit transmitidos y la tasa de símbolos.
b. Repita el inciso anterior considerando formas de onda PAM de 16 niveles, 8
niveles, 4 niveles y PCM.

4. Dada una forma de onda analógica muestreada usando muestreo natural a su tasa de
Nyquist (fs), pruebe que una forma de onda proporcional a l aoriginal puede ser
recuperada a partir de las muestras, usando la técnica de recuperación propuesta en
la siguiente figura. [El parámetro mfs es la frecuencia del oscilador local, donde “m”
es un entero]

5. Una señal analógica se muestrea a su tasa de Nyquist (1/Ts) y es cuantizada usando

L niveles; se transmite sobre el canal la señal resultante.
 Ing. Esteban Carranza – Ing. Julian Durigutti

a. Muestre que la duración en tiempo (T) de un bit de la señal binaria

Ts
codificada transmitida debe satisfacer la siguiente relación T ≤ .
log 2 L
b. ¿Cuándo es válido el signo igual en la relación anteriormente planteada?

6. Determinar el número de niveles de cuantización que están implicados, si el numero

de bits por muestras en un código PCM dado, es a)5; b)8 c)x

7. Determine la mínima tasa de muestreo necesaria para muestrear correctamente1 la

señal x(t)=sen (6280t)/(6280t).

8. Considerar una señal de audio con componentes espectrales limitada en una banda
de frecuencia de 30-3300 Hz. Asumir que una tasa de muestreo de 8000 muestras
S
por seg. se usara para generar una señal PCM. Asumir que   requerida es de 30
 N q
[dB].
a. ¿Cuál es el número mínimo de niveles de cuantización uniforme necesario?
b. ¿Cuál es el numero mínimo de bits por muestra necesarios?
c. Calcular el ancho de banda del sistema (especificado por el lóbulo principal
de la señal) requerido para la detección de la señal PCM.

9. Se muestrea uniformemente con propósitos de transmisión la señal:

x(t ) = 10 cos(1000t + π ) + 20 cos(2000t + π ) .
3 6
a. ¿Cuál es el intervalo de tiempo máximo permitido entre muestras para
garantizar la reproducción perfecta de la señal?
b. Si se desea reproducir 1 hora de dicha forma de onda, ¿cuántos valores de
muestras necesitan ser guardados?

10.
a. Una forma de onda que está limitada a 50 [Khz] se muestrea cada 10 [μs].
Demuestre gráficamente que dichas muestras caracterizan unívocamente a la
forma de onda original. (Sugerencia: use por simplicidad un ejemplo
sinusoidal. Evite muestrear en los nulos de la señal)
b. Si las muestras ahora se toman cada 30 [μs] (en vez de cada 10 [μs]),
muestre gráficamente que otras formas de onda aparte de la original pueden
ser representadas por estas muestras.

11. Use el método de la convolución para ilustrar el efecto del submuestreado en la

forma de onda: x(t)=cos(2πf0t), para una fs=(3/2)*f0.

12. No ocurre “aliasing” (solapamiento) si la tasa de muestreo es más grande que el

doble del ancho de banda de la señal. Sin embargo, dado que las señales
perfectamente de banda limitada no existen en la naturaleza, es de esperarse que
ocurra siempre algún grado de solapamiento.
a. Suponga que la señal filtrada tiene un espectro descrito por un filtro
Butterworth de orden n=6, y frecuencia superior de corte fu=1000[hz]. ¿Qué

1
Entiéndase: con posibilidades de recuperar perfectamente la señal de origen.
 Ing. Esteban Carranza – Ing. Julian Durigutti

tasa de muestreo se requiere para que el “aliasing” quede acotado a –50 [dB]
en el espectro de potencia?
b. Repita el inciso anterior para un filtro Butterworth de orden n=12.

13.
a. Graficar en forma completa la característica de compresión con µ = 10 que
maneja una entrada de voltajes en un rango de –5 V a 5 V
b. Dibuje la característica de expansión correspondiente.
c. Dibujar un sistema de cuantización no uniforme con 16 niveles que
corresponde a la característica de compresión con µ = 10 .

14. La información en una señal analógica cuya frecuencia máxima fm= 4000 Hz., es
transmitida usando un sistema PAM de 16 niveles. La distorsión de cuantización no
debe exceder en +- 1% de la señal analógica valor pico a pico.
a. ¿Cuál es el mínimo numero de bits por muestra o bits por codeword PCM
que podría ser usada en este sistema de transmisión PAM?
b. ¿Cuál es la mínima frecuencia de muestreo requerida, y cual es la tasa de bits
resultante?
c. ¿Cuál es la tasa de transmisión de símbolos 16-ary PAM?

15. Una señal en el rango de frecuencia 300-3300[hz] está limitada en una excursión
pico a pico de 10[V]. Esta es ahora muestreada a 8000 [muestras/s] y cuantizada en
64 niveles equiespaciados. Calcule y compare los anchos de banda y las tasas de
potencia pico a ruido RMS si las muestras cuantizadas se transmiten como: pulsos
binarios o como pulsos de cuarto niveles. Asuma que el ancho de banda del sistema
se define por el ancho espectral del lóbulo principal de la señal.

16. En un sistema de audio digital CD, una señal analógica es digitalizada para que la
relación de la Potencia de señal pico sobre la potencia de ruido de cuantización
pico sea por lo menos 96 dB. La frecuencia de muestreo es 44.1 Ksamples/seg.
a. Cuantos niveles de cuantización de la señal analógica serán necesarios para
 S 
una   =96[dB].
N 
 q  pico
b. ¿Cuántos bits por muestras son necesarios para el número de niveles
encontrados en el inciso anterior?
c. ¿Cuál es la tasa de datos en bits/seg?

17. Calcule la diferencia en requerimientos de potencia de señal entre dos formas de

onda PCM: NRZ y RZ, asumiendo que cada esquema de señalización tiene los
mismos requerimientos de tasa de datos y probabilidad de error de bit. Asuma
también señalización equiprobable y que la diferencia entre los niveles de alto y
bajo voltaje es la misma para ambos esquemas. En caso de constar ventaja alguna,
en lo que respecta a potencia, al utilizar alguno de dichos esquemas, ¿existe alguna
desventaja implicada?

18. En 1962 AT&T ofreció el primer servicio de transmisión digital llamado T1. Cada
trama T1 esta particionado en 24 canales o time slots. Cada time slots contiene 8
bits (una muestra de voz) y hay un bit adicional por trama para el alineamiento. La
trama es muestreada a la frecuencia de Nyquist de 8000 muestras/seg. y el ancho de
 Ing. Esteban Carranza – Ing. Julian Durigutti

banda usado para transmitir la señal compuesta es 386 Khz. Encuentre la eficiencia
de ancho de banda (bits/s/Hz) de este esquema de señalización.

19.
a. Considere un sistema de transmisión digital cuya distorsión de cuantización
no excede el ±2% del voltaje pico a pico de la señal analógica. Si el ancho de
banda (BW) de la señal de audio y el disponible para la transmisión es de
4[Khz], considerando muestreo a la tasa de Nyquist, ¿cuál es la eficiencia de
ancho de banda (bits/s/Hz) requerida?
b. Repita el inciso anterior considerando ahora audio de alta fidelidad
(BW=20[Khz.]) y manteniendo en BW disponible para transmisión de
4[Khz].

PROBLEMAS PROPUESTOS PARA EL CAPÍTULO Nº2

20. Una señal de TV de 5.5 [Mhz] se va a codificar en PCM en muestras de 8 bits con
cuantificación uniforme. Determine:
a. La frecuencia de muestreo mínima
b. Tasa de bit (Rb).
c. (S/N)q alcanzable.

21. Una señal de voz tiene una razón de potencia máxima a media de 10[dB]. Determine
el número de niveles de cuantificación L=2l requerido para garantizar una
(S/N)q≥50[dB].

22. A diferencia de cuando se trabaja con señales de voz, en la codificación de señales

de TV se usa cuantificación uniforme. Además, a menudo la calidad de la señal de
TV se evalúa en términos de la razón del valor pico a pico de la señal al valor eficaz
del ruido. Considérese una señal de TV con BW bajo limitado a 3.2[Mhz]. Se va a
codificar en PCM de palabras de 6[bits] con cuantificación uniforme. Determine:
a. Frecuencia de muestreo mínima.
b. Tasa de símbolos
c. (S/N)q requerida
d. Repita todos los incisos, pero para un sistema de BW 5.5 [Mhz] y palabras
de 8 [bits].

23. Si un sistema de CD usa 16 [bits] y una frecuencia de muestreo de 44.1 [Khz] x

canal , y además la razón potencia máxima a media de una señal (de fm=20[Khz])es
13 [dB]: determine la (S/N)q alcanzable y Rb.
