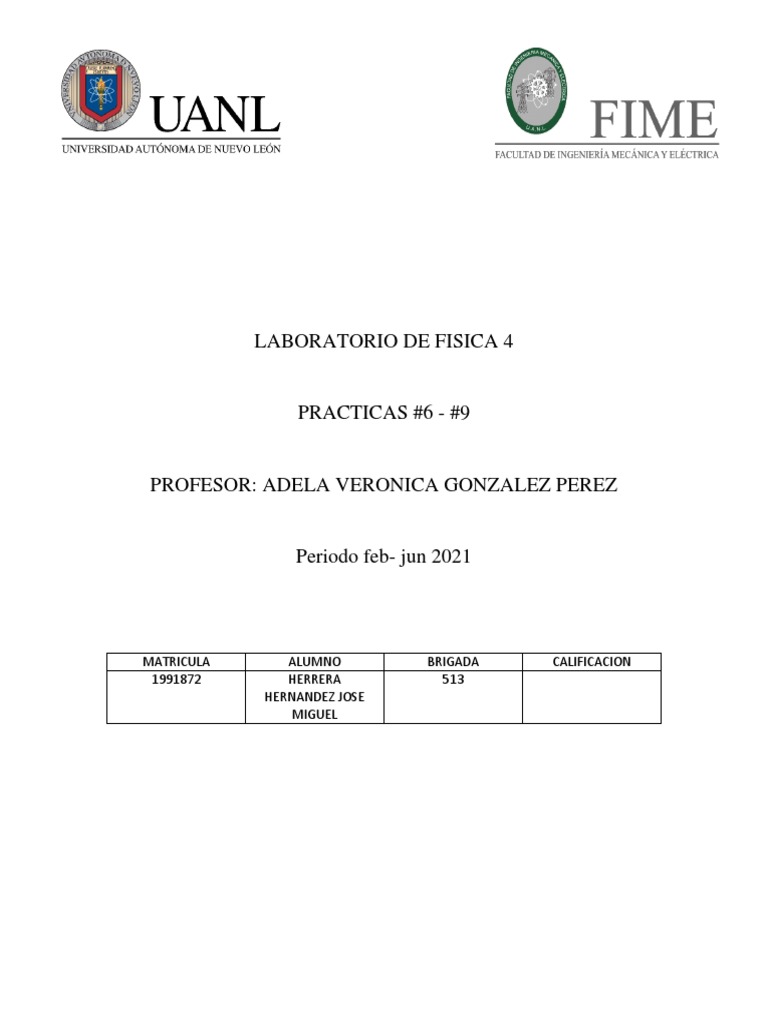

LABORATORIO DE FISICA 4
PRACTICAS #6 - #9
PROFESOR: ADELA VERONICA GONZALEZ PEREZ
Periodo feb- jun 2021
MATRICULA ALUMNO BRIGADA CALIFICACION
1991872 HERRERA 513
HERNANDEZ JOSE
MIGUEL
PRACTICA 6
FENOMENO DE DIFRACCION DE LA LUZ
• OBJETIVO:
La practica tiene como objetivo demostrar el comportamiento de la luz y como se
comporta en distintos materiales.
• HIPOTESIS:
La luz que se proyecte en las distintas rendijas, se vera afectada dependiendo el ancho de
las rendijas en que se vaya a probar.
MARCO TEORICO
DIFRACCIÓN DE LA LUZ
Difracción de Fraunhofer
En general la difracción ocurre cuando las ondas pasan a través de pequeñas aberturas,
alrededor de obstáculos o por bordes afilados.Cuando un objeto opaco se encuentra entre
la fuente puntual de luz y una pantalla como se muestra en la imágen superior, la frontera
entre las regiones sombreadas e iluminada sobre la pantalla no está definida. Una
inspección cuidadosa de la frotera muestra que una pequeña cantidad de luz se desvía hacia
la región sombreada. La región fuera de la sombra contiene bandas alteradas brillantes y
oscuras, donde la intensidad de la primera banda es más brillante que la región de
iluminación uniforme.
Difracción de una sola rendija
Hasta ahora hemos considerado que una rendijas se comportan como fuentes puntuales de
luz. Pero en esta sección abandonaremos esta suposición y determinaremos cómo el ancho
finito de las rendijas es la base para comprender la difracción de Fraunhofer (la rendija está
muy lejos con respecto a la pantalla)
Para analiza el patron de difracción es conveniente dividir la rendija en dos mitades, como
se muestra en la figura.. Todas las ondas que se originan desde la rendija están en fase.
Considere las ondas 1 y 3, que se originan de un segmentojusto arriba de la parte inferior y
justo arriba de la parte superior del centro de la rendija, respectivamente. Las ondas1 viaja
más lejos que la onda 3 en una cantidad igual a la diferencia de camino óptico (a/2 senθ) ,
donde a es el ancho de la rendija. De manera similar ocurre para las ondas 2 y 4 . Si esta
diferencia de camino es igual a la mitad de la longitud de onda, las ondas se cancelan entre
sí y se produce interferencia destructiva. En definitiva las ondas provenientes de la mitad
superior de la rendija interfieren destructivamente con ondas provenientes de la mitad
inferior de la rendija cuando
MEDICIONES
CASO 2
x = 3.5 cm
L = 1.92 m
3.5 𝑐𝑚
𝜃 = 𝑡𝑔−1 ( ) = 1.044°
192 𝑐𝑚
±𝑚𝜆 (632.8 𝑛𝑚)
𝑎= = = 34730.62 𝑛𝑚
𝑠𝑒𝑛 𝜃 𝑠𝑒𝑛 1.044°
𝑎 = 34730.62 𝑛𝑚(1𝑥10−6 ) = 0.0347𝑚𝑚 ≈ 0.4𝑚𝑚
CONCLUSIONES
El efecto de la difracción es un efecto muy interesante de observar ya que nos permite ver como se
comporta un haz de luz coherente al atravesar una malla con cierta distancia, igual que dependiendo
de la distancia se manifestará de maneras un poco diferentes la difracción
1. Distancia de rendija a pared
2. Tamaño de rendija
3. Angulo
4. Longitud de onda del laser
Al modificar el ancho de las rendijas se modifico el patrón de como se refleja la luz, cambando así el
valor que conocemos como x. Al estrechar cada vez mas las rendijas el patrón que se logra ver se
acorta en cuanto la distancia del primer haz de luz hacia al centro.
El método utilizado para obtener el ancho de rendija es considerado una aproximación muy precisa,
ya que se toman principios y relaciones matemáticas muy básicas pero certeras que nos ayudan a
imaginarnos el comportamiento de la luz de una manera más certera.
Si hubiera dos rendijas en lugar de dos, considero que luz se propagaría de formas homogénea en
la superficie que fuera proyectada, pero con algunas zonas en las que la luz se vea más presente
BIBLIOGRAFIA
https://www.fisic.ch/contenidos/ondas-y-la-luz/difracción-de-la-luz/
PRACTICA 7
REDES DE DIFRACCION
• OBJETIVO:
El objetivo de la practica es observar el comportamiento de una haz de luz emitida hacia una red
con cierta cantidad de hilos que crearan el efecto visual
• HIPOTESIS:
Al hacer pasar el haz luz por distintos orificios que tiene la red la luz se dispersara de acuerdo a los
orificios y se vera como muchos puntos pequeños.
MARCO TEORICO
Las redes de difracción son sobre todo interferómetros. Están constituidas por centenares o miles
de aberturas practicadas sobre un sustrato de metal o vidrio. Cada abertura produce difracción que
consiste en que la luz se propaga en todas las direcciones tras pasar cada aberturas. Donde todas
estas ondas se superponen se produce la interferencia. El resultado es que debido a la interferencia
la luz acaba propagándose sólo en unas direcciones específicas (órdenes de difracción) que son
distintas para cado color. Esto se ilustra en la siguiente fotografía donde se tiene un frasco de vidrio
octogonal con agua y un poco de leche para hacer visible las trayectorias de luz. Se ha apoyado una
red de difracción contra la pared lateral derecha y se ha iluminado con dos punteros láser, uno verde
y uno rojo. Puede verse que es como si cada rayo de luz se desdoblara en varios al pasar por la red
(uno por cada orden de difracción). También puede apreciarse que la separación entre rayos es
mayor para el rojo que para el verde. Se dice que el rojo se difracta más por tener mayor longitud
de onda. Vea más sobre difracción y difracción en casa. También puede ver interferencia en jabón,
vidrio, aceite, talco, gafas, agua y celofán.
Existen dos tipos fundamentales de redes de difracción: Las redes de transmisión están constituidas
por un soporte trasparente que se raya para conseguir surcos o dientes de sierra muy estrechos y
próximos que hagan el papel de obstáculos difractores. Por otro lado están las redes de reflexión,
más utilizadas en aplicaciones astronómicas. En estas redes el soporte se raya del mismo modo que
en las de transmisión y una vez rayada se recubre de un material reflectante. El proceso de
fabricación es muy delicado, ya que para que una red sea eficiente las separaciones de los obstáculos
deben ser del orden de la longitud de onda difractada (una red típica puede tener del orden de 1200
líneas por milímetro) y además ser muy uniformes para que las interferencias constructivas
producidas por cada parte de la red sean en el mismo sitio.
Para describir el efecto de una red de difracción utilizaremos la siguiente expresión:
mλ = σ(sen α + senβ)
donde m es el orden de difracción, λ la longitud de onda, σ el paso de la red (separación entre
obstáculos), α el ángulo de incidencia y β el ángulo de difracción
Las redes de difracción sencillas tienen el problema de que casi toda la luz va a parar al orden
cero,difracción en red que es donde menos interesa. Para evitar esto la mayoría de las redes se raya
con forma de dientes de sierra con un cierto ángulo que hace que el máximo de luz caiga en el orden
deseado. Es lo que se conoce como ángulo de blaze, y que se indica en el dibujo como θb. En este
tipo de redes la máxima luz se produce para la longitud de onda dada por la expresión:
mλ = σsen 2θb
MEDICIONES
13 𝑐𝑚 1
𝜃 = 𝑡𝑔−1 (203 𝑐𝑚) = 3.66° 𝑑= 80
= 0.0125mm
𝑑 𝑆𝑒𝑛 𝜃 (0.0125𝑚𝑚)(𝑠𝑒𝑛3.66°)
𝜆= ±𝑚
= 1
= 7.97𝑥10−4 𝑚𝑚
𝜆 =7.97𝑥10−4 𝑚𝑚(1𝑥106 ) = 797.9𝑛𝑚
CONCLUSIONES
Como se planteó en la hipótesis el efecto visto en esta practica fue acertado, al proyectarse la luz
en la red la luz reflejada es una línea punteada de menor o mayor intensidad dependiendo de la
cantidad de hilos por malla.
Uno de sus principales usos seria usar como un nivel en una construcción, para asegurarse de que
las paredes estén bien alineadas. Esta práctica en concreto sirvió para determinar al numero de
hilos por milímetro que había en la red y para determinar la longitud de onda de haz de luz.
Las diferencias principales de entre ambos casos fueron la cantidad de hilos por milímetro que
había en cada prueba y por eso es por lo que los cálculos fueron diferentes.
Para ver si las piezas que se fabrican tienen alguna fractura que no se pueda ver asimple vista, se
podría determinar si es factible repararla o dejarla asi y no venderla o utilizarla
Se vería el patrón muy variado y sin simetría.
BIBLIOGRAFIA
https://www.orbitalesmoleculares.com/redes-de-difraccion/
https://webs.ucm.es/info/gioq/fenopt/imagenes/redes/index.htm
PRACTICA 8
POLARIZACION
• OBJETIVO:
El objetivo de practica es estudiar el fenómeno de polarización, ver como se provoca y es que
afecta al ser provocado.
• HIPOTESIS:
L a luz emitida en el polarizador hará que un rayo de luz que se emite en todas direcciones se
redirija a un solo lugar
MARCO TEORICO
Las ondas luminosas no suelen estar polarizadas, de forma que la vibración electromagnética se
produce en todos los planos. La luz que vibra en un solo plano se llama luz polarizada.
Supongamos un dispositivo experimental consistente en dos polarizadores superpuestos
(polarizador y analizador), de forma que un haz de luz los atraviese, y que uno de ellos puede girar
respecto del otro, que permanece estático. La intensidad luminosa transmitida por el sistema
variará con el ángulo de giro, de tal manera que pasará por dos puntos de máxima luminosidad
separados 180º, con dos puntos de oscuridad total a 90º de los anteriores. Entre estos extremos la
intensidad va creciendo y decreciendo paulatinamente, según los casos.
Este fenómeno de polarización solo se da con ondas transversales, pero no con longitudinales, ya
que implica una asimetría respecto del eje en la dirección de propagación. Si se demuestra que un
haz luminoso puede ser polarizado, llegaremos a la conclusión de que las ondas luminosas son
transversales.
La luz emitida por un manantial está constituida por una serie de trenes de ondas procedentes de
átomos distintos; en cada uno de estos trenes de ondas el campo eléctrico oscila en un plano
determinado pero, en general, su orientación es distinta de unos a otros. Dado el enorme número
de moléculas y átomos de un manantial luminoso, se comprende el gran número de trenes de ondas
que constituye un haz de luz y, por consiguiente, la existencia en éste de ondas polarizadas en todas
las direcciones transversales posibles.
Veamos algunos casos en los que se produce polarización de la luz.
Polarización por reflexión
Sabemos que si sobre una superficie reflectora incide luz natural parte de la luz se refleja y parte se
refracta. Malus descubrió en 1808 que si hacemos incidir una luz sobre una superficie pulimentada
de vidrio con un ángulo de incidencia i de 57º aproximadamente, la luz reflejada está polarizada,
siendo el plano de vibración perpendicular al plano de incidencia de los rayos. Si el ángulo de
incidencia no es de 57º habrá también polarización pero será menor a medida que el rayo incidente
vaya siendo mayor o menor que dicho ángulo.
Más tarde Brewster descubrió que si el rayo reflejado y el refractado forman entre si un ángulo de
90º, el ángulo de incidencia es precisamente el ángulo de polarización. El ángulo de polarización
depende del índice de refracción "n" del medio.
En el caso del vidrio, que acabamos de ver, el ángulo es aproximadamente 57º. Hay que señalar
también que para este ángulo, el rayo refractado está polarizado parcialmente, coincidiendo su
plano de vibración con el de incidencia, mientras que el rayo reflejado está completamente
polarizado.
Polarización por doble refracción
Hay determinados cristales que tienen la propiedad de la doble refracción, es decir, el rayo incidente
se desdobla en dos en el interior del cristal (espato de islandia, turmalina), uno de ellos llamado
ordinario y que sigue las leyes de la refracción y otro llamado extraordinario que no las sigue.
Este tipo de cristal permite obtener luz polarizada partiendo de la luz natural, siempre que logremos
eliminar a la salida uno de los rayos emergentes. Esto se puede conseguir con un prisma de Nicol,
constituido por un cristal de espato de Islandia al que se le han cortado las caras externas de manera
que el ángulo de 71º pase a ser de 68º, después se corta la diagonal, obteniéndose dos prismas que
se pegan con bálsamo de Canadá, cuyo índice de refracción está entre el indice de refracción del
rayo ordinario y el del extraordinario. En estas condiciones el rayo ordinario sufre reflexión total al
llegar a la lámina de bálsamo de Canadá, mientras que el extraordinario se refracta en el bálsamo y
se transmite a través del segundo prisma.
Polarización rotatoria
Hemos visto que un prisma de Nicol puede utilizarse como polarizador, ya que al incidir sobre él la
luz natural obtenemos a la salida del mismo luz polarizada cuyo plano de vibración es paralelo a la
sección principal. Si este haz de luz polarizada se hace incidir sobre otro prisma de Nicol cuya sección
principal sea perpendicular a la del primero, este haz no podrá penetrar en el segundo Nicol ya que
vibra en una sección normal, y por lo tanto no habrá salida de luz del segundo Nicol.
En este caso se dice que los Nicols están cruzados, esto se llama Polarización cruzada. Variando la
posición relativa de las secciones principales de los dos Nicols se logrará mayor o menor luz a la
salida, desde el valor máximo (prismas de Nicol paralelos) hasta la anulación completa (prismas de
Nicol cruzados).
MEDICIONES
𝜃 I
(mA)
0 2.69
POLARIZACION
20 2.67 3
INTENSIDAD DE CORRINTE (mA)
40 2.38
2.5
80 1.96
90 1.08 2
110 0.64
130 1.61 1.5
160 2.53 1
180 2.73
200 2.72 0.5
230 2.39
0
250 1.69 0 50 100 150 200 250 300 350 400
280 0.35
ANGULO
300 1.14
320 1.99
340 2.49
360 2.72
CONCLUSIONES
La polarización es la manera de redireccionar las ondas, uno de sus aplicaciones mas frecuentes
son en los gafas de sol, en esta practica vimos como con el uso de diferentes lentes se puede
lograr este fenómeno.
Cuando la luz natural incide sobre una superficie plana de separación entre dos medios, por ejemplo, el
aire y el vidrio, experimenta un fenómeno conjugado de reflexión y refracción (o transmisión)
parciales.
BIBLIOGRAFIA
https://www.hiru.eus/es/fisica/polarizacion-de-la-
luz#:~:text=Polarización%20por%20reflexión,refracción%20(o%20transmisión)%20parciales.
http://www.educaplus.org/luz/polarizacion.html
PRACTICA 9
ESTUDIO DE INSTRUMENTOS OPTICOS
• OBJETIVO:
El objetivo de la practica es ver el comportamiento de diferentes lámparas con distintos
gases
• HIPOTESIS:
Las lámparas emitirán distintos espectro de luz y de diferentes coloras dependiendo del
gas con el que la cámara espectral se llene
MARCO TEORICO
¿Qué son las cámaras multiespectrales?
Como su nombre indica, una cámara multiespectral es aquella que puede recoger imágenes
haciendo uso de diferentes frecuencias de onda simultáneamente. Esto significa que las
imágenes que se van a captar no se limitan únicamente al espectro de la luz visible (la que
percibe el ojo humano), sino que podrá graduarse para obtener diferentes imágenes según
el tipo de onda a lo largo del espectro electromagnético.
Este tipo de cámaras son una combinación compacta del espectrógrafo INSPECTOR y una
cámara matricial, que es la que genera la imagen multiespectral, lo que permite resolver
aplicaciones colorimétricas tanto de carácter industrial como científico. De hecho, si no
fuera por este tipo de cámaras, habría aplicaciones que no podrían desarrollarse
correctamente debido a la ausencia de luz visible.
Diferencia entre Multiespectral e Hiperespectral
Cuando hablamos de una imagen multiespectral, estamos hablando de imágenes que están
formadas por un número de bandas que se podría considerar pequeño (por lo general entre
3 y 20 bandas aproximadamente). Además, estas bandas no tienen por que ser
necesariamente contiguas entre sí.
Por el contrario, cuando hablamos de una imagen hiperespectral, en la mayoría de los casos
estaremos hablando de imágenes formadas por un número de bandas considerablemente
superior y, además, en este caso las bandas siempre serán contiguas entre sí. De este modo,
con una imagen multiespectral se podrá obtener una serie de valores de intensidad en las
longitudes de onda que el sistema capte, mientras que una imagen hiperespectral permitirá
obtener un espectro continuo o firma espectral del elemento observado.
MEDICIONES
1 5.7 𝑐𝑚
𝑑= 300
= 3.33𝑥10−3 𝜃𝑎𝑧𝑢𝑙 = 𝑡𝑔−1 ( 25
) = 8.41°
4.3𝑐𝑚
𝜃𝑣𝑒𝑟𝑑𝑒 = 𝑡𝑔−1 ( ) = 9.75°
25
4.5 𝑐𝑚
𝜃𝑎𝑚𝑎𝑟𝑖𝑙𝑙𝑜 = 𝑡𝑔−1 ( ) = 10.20°
25
5
𝜃𝑟𝑜𝑗𝑜 = 𝑡𝑔−1 ( ) = 11.30°
25
(3.33𝑥10 − 3)𝑠𝑒𝑛8.41
𝜆𝑎𝑧𝑢𝑙 = = 4.387𝑥10 − 4 𝑛𝑚 = 4.387𝑥10 − 3 𝐴
1
(3.33𝑥10−3)75
𝜆𝑣𝑒𝑟𝑑𝑒 = 1
= 5.08x10-4 nm= 5.08x10-3 A
(3.33𝑥10−3)𝑠𝑒𝑛 10.20
𝜆𝑎𝑚𝑎𝑟𝑖𝑙𝑙𝑜 = 1
= 5.31x10-4 nm= 5.31x10-3 A
(3.33𝑥10 − 3)𝑠𝑒𝑛 11.30
𝜆𝑟𝑜𝑗𝑜 = = 5.87𝑥10 − 4 𝑛𝑚 = 5.87𝑥 − 3𝐴
1
LAMPARA DE NEON
CONCLUSION
Se pudo observar que dependiendo del elemento que se este empleando es el espectro de luz que
se va a observar y dado el caso se observo una lampara de neón.
Es necesario para identificar el material de la lampara saber calculas la longitud de onda de los
rayos de luz y revisar las escalas que esta ya documentas y revisar que tengas coincidencias.
Se considera que la lampara de argón podría ser una de las mas eficientes ya que el espectro de
colores que abarca es muy amplio y esto nos permite estudiar mejor sus características
BIBLIOGRAFIA
https://blog.infaimon.com/usos-y-ventajas-camara-
multiespectral/#:~:text=Este%20tipo%20de%20cámaras%20pueden,infrarrojo%20(400%20–
%201.000%20nm)
