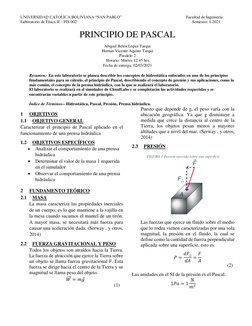

UNIVERSIDAD CATOLICA BOLIVIANA “SAN PABLO” Facultad de Ingeniería
Laboratorio de Física II – FIS 002 Semestre: I-2021
PRINCIPIO DE PASCAL
Abigail Belen Lopez Tarqui
Hernan Vicente Aquino Tarqui
Paralelo 2
Horario: Martes 12:45 hrs.
Fecha de entrega: 02/03/2021
Resumen.- En este laboratorio se planea describir los conceptos de hidrostática enfocados en uno de los principios
fundamentales para su cálculo, el principio de Pascal, describiendo el concepto de presión y sus aplicaciones, como la
más común, el concepto de la prensa hidráulica, con la que se realizará el laboratorio.
El laboratorio se realizará en el simulador de CloudLabs y se completarán las actividades requeridas y se
encontrarán variables a partir de este principio.
Índice de Términos-- Hidrostática, Pascal, Presión, Prensa hidráulica.
Puesto que depende de g, el peso varía con la
1 OBJETIVOS ubicación geográfica. Ya que g disminuye a
1.1 OBJETIVO GENERAL medida que crece la distancia al centro de la
Caracterizar el principio de Pascal aplicado en el Tierra, los objetos pesan menos a mayores
funcionamiento de una prensa hidráulica altitudes que a nivel del mar. (Serway , y otros,
2014)
1.2 OBJETIVOS ESPECÍFICOS
Analizar el comportamiento de una prensa 2.3 PRESIÓN
hidráulica FIGURA 1 Presión ejercida sobre una superficie
Determinar el valor de la masa 1 requerida
en el simulador
Observar el comportamiento de una prensa
hidráulica
2 FUNDAMENTO TEÓRICO
2.1 MASA
La masa caracteriza las propiedades inerciales
de un cuerpo; es lo que mantiene a la vajilla en
la mesa cuando sacamos el mantel de un tirón.
A mayor masa, se necesitará más fuerza para Las fuerzas que ejerce un fluido sobre el medio
causar una aceleración dada. (Serway , y otros, que lo rodea vienen caracterizadas por una sola
2014) magnitud, la presión en el fluido, la cual se
define como la cantidad de fuerza perpendicular
2.2 FUERZA GRAVITACIONAL Y PESO aplicada sobre una superficie, esto es:
Todos los objetos son atraídos hacia la Tierra.
La fuerza de atracción que ejerce la Tierra sobre 𝑑𝐹⊥ 𝐹
𝑃= =
un objeto se llama fuerza gravitacional F. Esta 𝑑𝐴 𝐴
fuerza se dirige hacia el centro de la Tierra y su (2)
magnitud se llama peso del objeto. Las unidades en el SI de la presión es el Pascal.
⃗⃗⃗ = 𝑚𝑔
𝑊 𝑁
(1) 1𝑃𝑎 = 1 2
𝑚

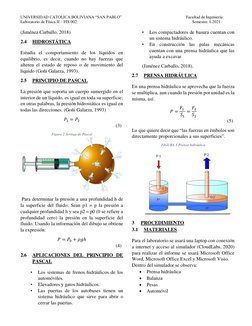

UNIVERSIDAD CATOLICA BOLIVIANA “SAN PABLO” Facultad de Ingeniería
Laboratorio de Física II – FIS 002 Semestre: I-2021
(Jiménez Carballo, 2018) • Los compactadores de basura cuentan con
un sistema hidráulico.
2.4 HIDROSTÁTICA
• En construcción las palas mecánicas
Estudia el comportamiento de los líquidos en cuentan con una prensa hidráulica que las
equilibrio, es decir, cuando no hay fuerzas que ayuda a excavar.
alteren el estado de reposo o de movimiento del (Jiménez Carballo, 2018).
líquido (Goñi Galarza, 1993).
2.7 PRENSA HIDRÁULICA
2.5 PRINCIPIO DE PASCAL
En una prensa hidráulica se aprovecha que la fuerza
La presión que soporta un cuerpo sumergido en el se multiplica, aun cuando la presión por unidad es la
interior de un líquido, es igual en toda su superficie; misma, así:
en otras palabras, la presión hidrostática es igual en
todas las direcciones. (Goñi Galarza, 1993) 𝐹1 𝐹2
𝑃= =
𝑆1 𝑆2
𝑃1 = 𝑃2 (5)
(3)
Lo que quiere decir que “las fuerzas en émbolos son
Figura 2 Jeringa de Pascal
directamente proporcionales a sus superficies”.
FIGURA 3 Prensa hidraulica
Para determinar la presión a una profundidad h de
la superficie del fluido; Sean p1 = p la presión a
cualquier profundidad h y sea p2 = p0 (0 se refiere a
profundidad cero) la presión en la superficie del
fluido. Usando la información del dibujo se obtiene 3 PROCEDIMIENTO
la expresión: 3.1 MATERIALES
𝑃 = 𝑃0 + 𝜌𝑔ℎ Para el laboratorio se usará una laptop con conexión
(4) a internet y acceso al simulador (CloudLabs, 2020)
2.6 APLICACIONES DEL PRINCIPIO DE para realizar el informe se usará Microsoft Office
PASCAL Word, Microsoft Office Excel y Microsoft Visio.
Dentro del simulador se observa:
• Los sistemas de frenos hidráulicos de los Prensa hidráulica
automóviles. Balanza
• Elevadores y gatos hidráulicos. Pesas
• Las puertas de los autobuses tienen un Automóvil
sistema hidráulico que sirve para abrir o
cerrar las puertas.

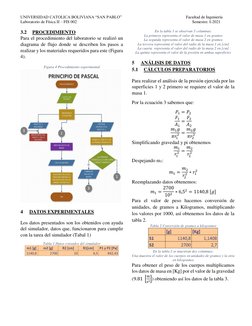

UNIVERSIDAD CATOLICA BOLIVIANA “SAN PABLO” Facultad de Ingeniería
Laboratorio de Física II – FIS 002 Semestre: I-2021
3.2 PROCEDIMIENTO En la tabla 1 se observan 5 columnas:
La primera representa el valor de masa 1 en gramos
Para el procedimiento del laboratorio se realizó un La segunda representa el valor de masa 2 en gramos
diagrama de flujo donde se describen los pasos a La tercera representa el valor del radio de la masa 1 en [cm]
La cuarta representa el valor del radio de la masa 2 en [cm]
realizar y los materiales requeridos para este (Figura La quinta representa el valor de la presión en ambas superficies
4).
5 ANÁLISIS DE DATOS
Figura 4 Procedimiento experimental
5.1 CÁLCULOS PREPARATORIOS
Para realizar el análisis de la presión ejercida por las
superficies 1 y 2 primero se requiere el valor de la
masa 1.
Por la ecuación 3 sabemos que:
𝑃1 = 𝑃2
𝐹1 𝐹2
=
𝐴1 𝐴2
𝑚1 𝑔 𝑚2 𝑔
=
𝜋𝑟12 𝜋𝑟22
Simplificando gravedad y pi obtenemos
𝑚1 𝑚2
= 2
𝑟12 𝑟2
Despejando m1:
𝑚2
𝑚1 = ∗ 𝑟2
𝑟22 1
Reemplazando datos obtenemos:
2700
𝑚1 = ∗ 6,52 = 1140,8 [𝑔]
102
Para el valor de peso hacemos conversión de
unidades, de gramos a Kilogramos, multiplicando
4 DATOS EXPERIMENTALES los valores por 1000, así obtenemos los datos de la
tabla 2.
Los datos presentados son los obtenidos con ayuda
Tabla 2 Conversión de gramos a kilogramos
del simulador, datos que, funcionaron para cumplir
con la tarea del simulador (Tabal 1)
Tabla 1 Datos extraídos del simulador
En la tabla 2 se muestran dos columnas:
Una muestra el valor de los cuerpos en unidades de gramos y la otra
en kilogramos
Para obtener el peso de los cuerpos multiplicamos
los datos de masa en [Kg] por el valor de la gravedad
m
(9.81 [s2 ]) obteniendo así los datos de la tabla 3.

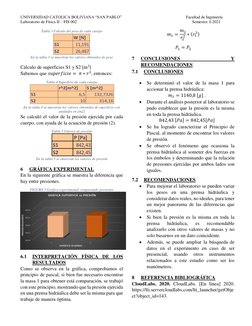

UNIVERSIDAD CATOLICA BOLIVIANA “SAN PABLO” Facultad de Ingeniería
Laboratorio de Física II – FIS 002 Semestre: I-2021
Tabla 3 Cálculo del peso de cada cuerpo 𝑚2
𝑚1 = ∗ (𝑟12 )
𝑟22
𝑃1 = 𝑃2
En la tabla 3 se muestran los valores obtenidos de peso 7 CONCLUSIONES Y
RECOMENDACIONES
Cálculo de superficies S1 y S2 [m2]
Sabemos que 𝑠𝑢𝑝𝑒𝑟𝑓𝑖𝑐𝑖𝑒 = 𝜋 ∗ 𝑟 2, entonces: 7.1 CONCLUSIONES
Tabla 4 Superficie de cada cuerpo Se determinó el valor de la masa 1 para
accionar la prensa hidráulica:
𝑚1 = 1140,8 [𝑔] .
Durante el análisis posterior al laboratorio se
En la tabla 4 se muestran los valores obtenidos de superficie con pudo establecer que la presión es la misma
unidades en [m2]
en toda la prensa hidráulica.
Se calculó el valor de la presión ejercida por cada
842,43 [𝑃𝑎] = 842,45[𝑃𝑎]
cuerpo, con ayuda de la ecuación de presión (2).
Se ha logrado caracterizar el Principio de
Tabla 5 Valores de presión
Pascal, al momento de encontrar los valores
P [Pa] de presión.
S1 842,43 Se observó el fenómeno que ocasiona la
S2 842,45 prensa hidráulica al someter dos fuerzas en
En la tabla 5 se observan los valores de presión los émbolos y determinando que la relación
de presiones ejercidas por ambos lados son
6 GRÁFICA EXPERIMENTAL iguales.
En la siguiente gráfica se muestra la diferencia que
hay entre presiones. 7.2 RECOMENDACIONES
Para mejorar el laboratorio se pueden variar
FIGURA 5 Grafica experimental comparando presiones
los pesos en una prensa hidráulica y
considerar datos reales, no ideales, para tener
un mejor panorama de las diferencias que
existen.
Si bien la presión es la misma en toda la
prensa hidráulica, es recomendable
analizarlo con otros valores de masas y no
solo basarnos en un dato coincidente.
Además, se puede ampliar la búsqueda de
datos en el experimento en caso de ser
6.1 INTERPRETACIÓN FÍSICA DE LOS presencial, usando otros instrumentos
RESULTADOS relacionados a este estudio como ser los
Como se observa en la gráfica, comprobamos el manómetros.
principio de pascal, si bien fue necesario encontrar
8 REFERENCIA BIBLIOGRÁFICA
la masa 1 para obtener está comparación, se trabajó
CloudLabs. 2020. CloudLabs. [En línea] 2020.
con este principio, mostrando que la presión ejercida
https://lti.servercloudlabs.com/lti_launcher/getObje
en una prensa hidráulica debe ser la misma para que
ct?object_id=143.
trabaje de manera óptima.
UNIVERSIDAD CATOLICA BOLIVIANA “SAN PABLO” Facultad de Ingeniería
Laboratorio de Física II – FIS 002 Semestre: I-2021
Goñi Galarza, Juan. 1993. FÍSICA GENERAL:
Curso completo de teoría y problemas. Lima :
Ingenieria, 1993. págs. 255-271. Vol. 8.
Jiménez Carballo, Adrián. 2018. Mecánica de
fluidos: Hidrostática 1. Costa Rica : s.n., 2018.
Serway , Raymond y Jewett, John. 2014. Física
para ciencias e ingeniería. México D.F. : Cengage
Learning , 2014.
Young, Hugh D. y Freedman, Roger A. 2009.
Física Universitaria. [ed.] Rubén Fuerte Rivera.
[trad.] Victoria A. Flores. decimosegunda. Ciudad
de mexico : Pearson Educación de Mexico, 2009.
